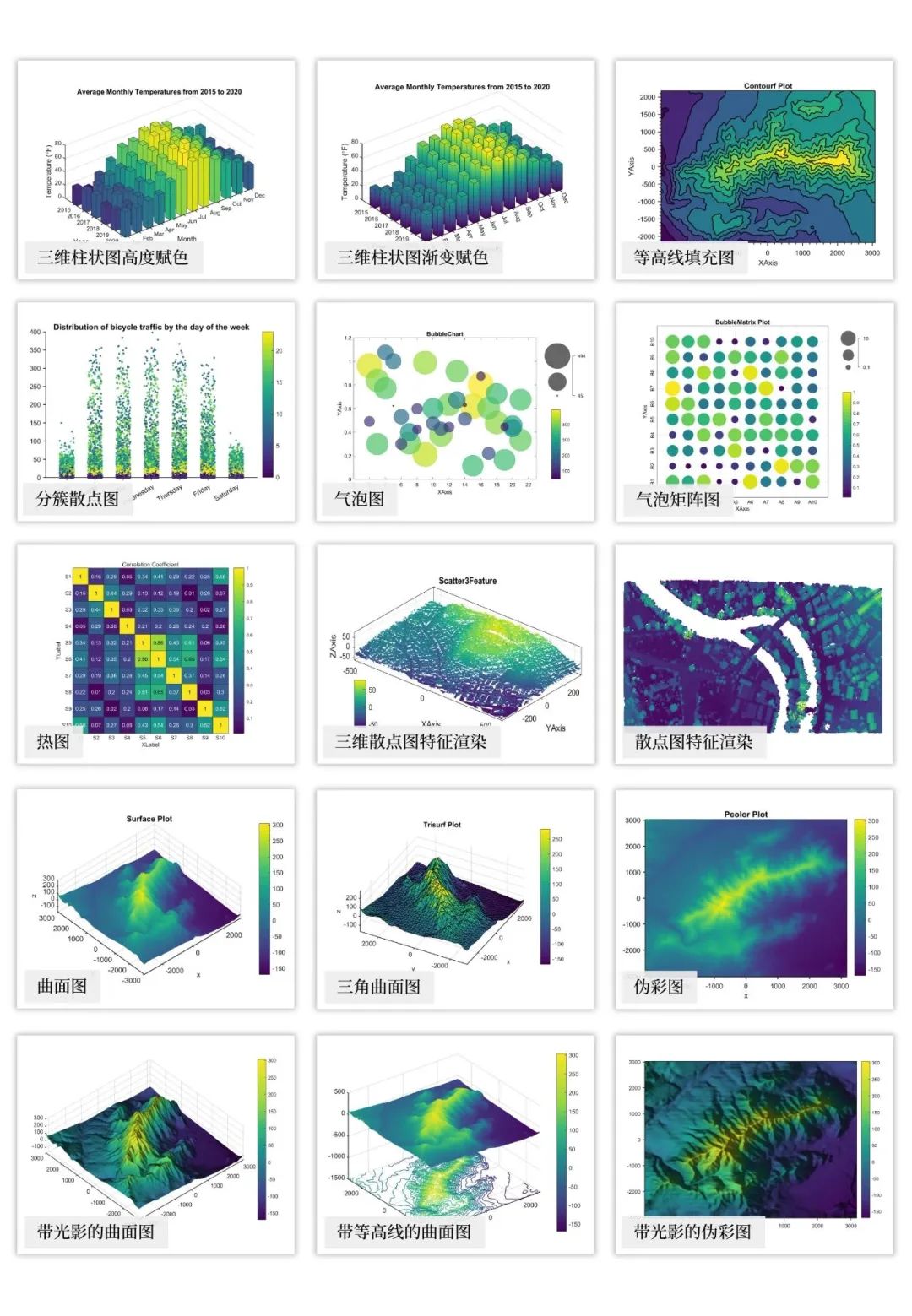

我要评论渐变配色在科研绘图时十分常用，比如三维柱状图、特征渲染散点图、热图、曲面图、等高线填充图等等，都需要使用渐变配色。

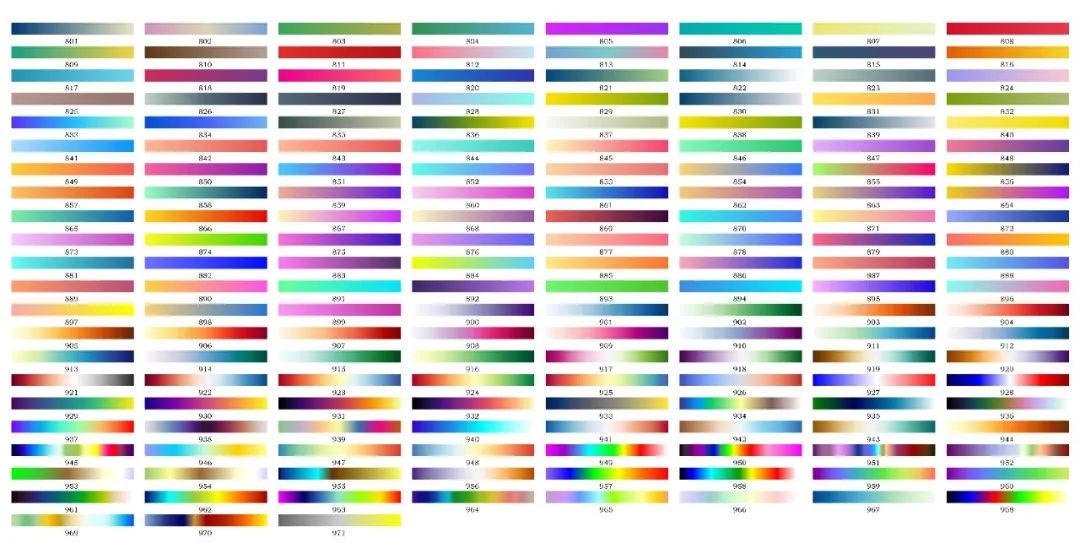

虽说现成的渐变配色有很多，比如，在thecolor配色工具的渐变颜色库中便集成了近千种的渐变色：
然而，在很多时候，仍然需要我们自己来制作渐变颜色图。
此外，一些渐变色仅由少量颜色组成，在一些场景应用时，会出现“波纹“现象，因此需要对其进行致密化处理；另一方面，如果我们就是想要七八种颜色组成的稀疏渐变色，那还需要对其进行稀疏化处理。

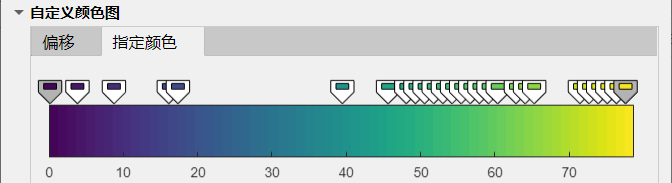

还有一个问题是，当我们想要编辑颜色图，调节颜色的显示区间时，会发现matlab自带的colormapeditor有些难用，这个懂得都懂。
为了解决上述问题，我在今年6月份用matlab制作了一个colormap渐变色生成/编辑器。
推出以来，虽说得到了大家的一致好评，但实际应用了一段时间后，发现还有一些地方可以进一步增强。
新增功能1：颜色条二分化

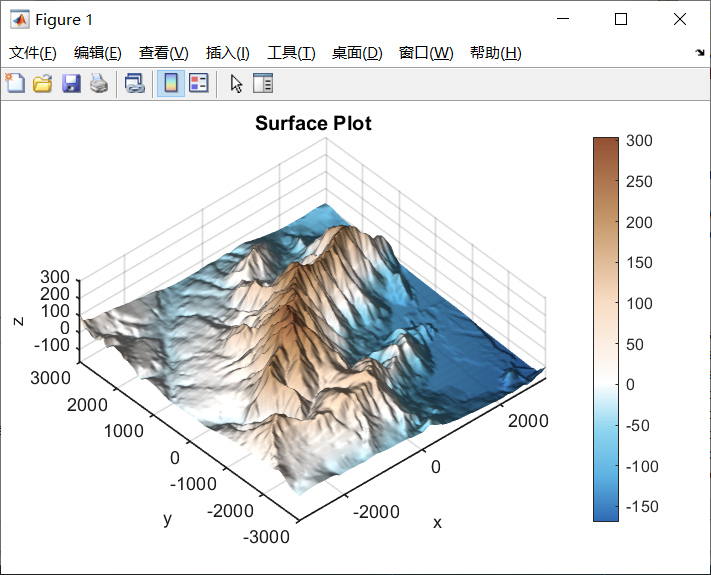

假如我们绘制了这样一幅带光影的曲面图：
想要让colorbar上0以上的部分为棕色，0以下的部分为蓝色，该怎么操作呢？
很简单，只需要用colormappro的‘mode3’功能：
n = 256;c = [146 080 051196 151 105248 220 195255 255 255143 214 239094 179 226048 106 180]/255;[map2,ca] = colormappro('color',c, ... % 待处理渐变色'number',n, ... % 生成渐变颜色数'center',0, ... % 二分化断点位置'maxcentermincolorid',[1 4 7], ... % 最大、中心、最小值颜色在c中的行号'mapdata',z(:), ... % 待渲染特征'mode3');
其中，‘center’表示二分化中心，在此例中为0；‘maxcentermincolorid’表示颜色条最大值、中心以及最小值所对应颜色矩阵c的行号，此例中最大值对应棕色，行号为1，中心对应白色，行号为4，最小值对应蓝色，行号为7；ca为颜色条范围参数。
然后：
% 赋色colormap(map2)colorbarcaxis(ca)
即可得到所需要的以0为中心的二分化对象：
具体示例程序见demo5
新增功能2：图片提取渐变色
旧版本中，在生成渐变色前，需要我们自己定义由少量颜色组成的基础颜色矩阵c，有些影响作图效率。
新版本中，增加了图片取色功能，使用时，只需要在colormappro中增加‘copy’参数：
%% colormappro取色生成渐变色n = 256;% 等间距模式map1 = colormappro('copy','number',n,'mode1');figureimage(permute(map1,[1,3,2]))% 非等间距模式ratio = [0.1 0.1 0.1 0.1 0.2 0.4];map2 = colormappro('copy','number',n,'ratio',ratio,'mode2');

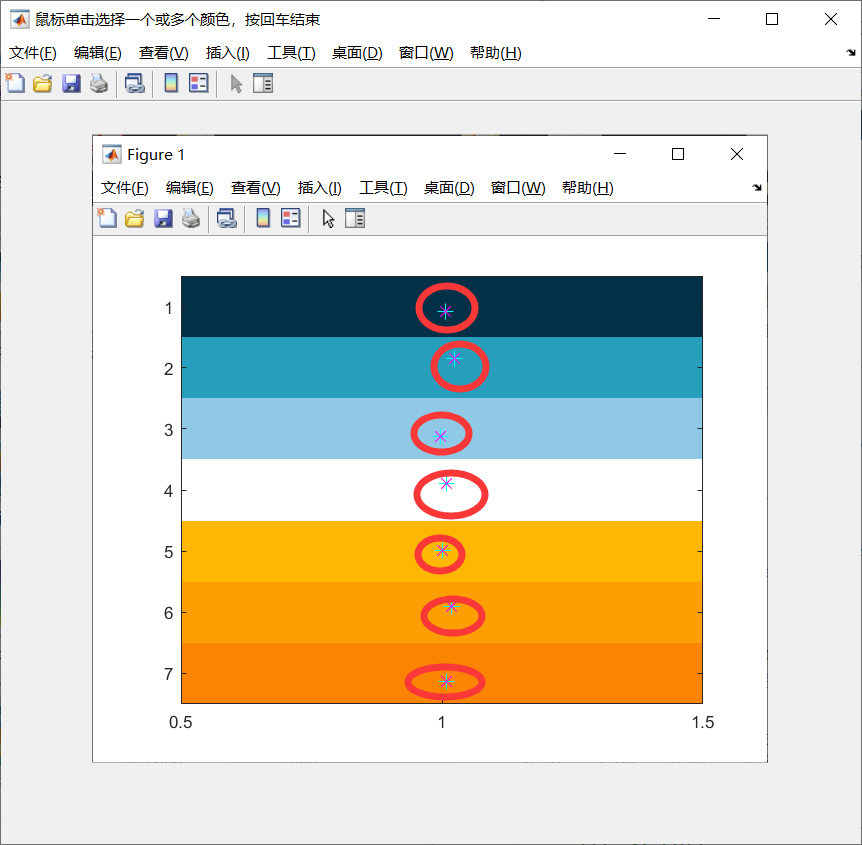

然后打开图片，鼠标单击取点：

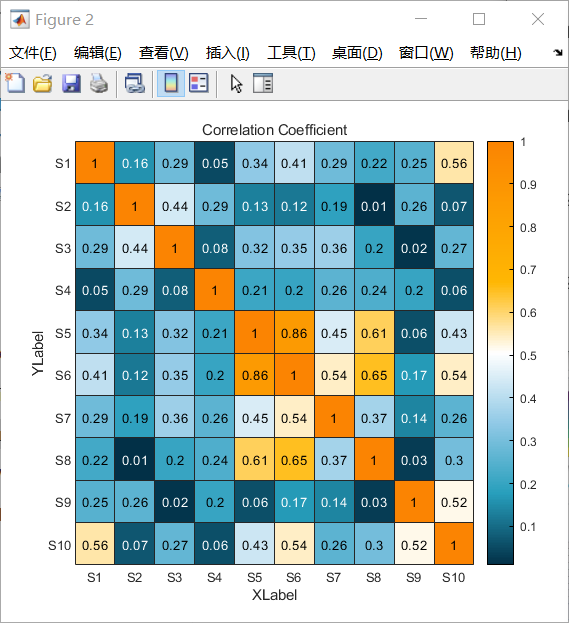

即可快速得到想要的颜色条，以用于作图：
具体示例程序见demo4
功能1：生成渐变色颜色图
对于给定的颜色矩阵：
c = [ 2 48 7118 104 13139 158 188144 201 230255 255 255]/255;
利用colormap工具，将颜色矩阵c与渐变色数量n作为输入参数，即可得到渐变色颜色图map：
n = 256;map = colormappro('color',c,'number',n,'mode1');

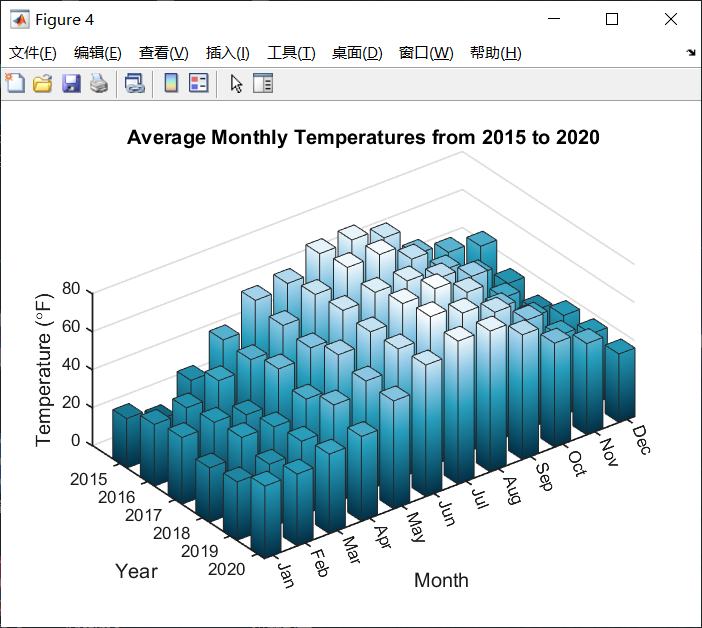

然后利用colormap(map)命令对已有数据图赋色：
具体示例程序见demo1
功能2：致密化与稀疏化
对于已有的渐变色颜色图，比如addcolorplus配色强化工具中的300号渐变色：
c = addcolorplus(300);% 绘图figureimage(permute(c,[1,3,2]))
如果觉得颜色渐变程度还不够，可以通过colormap工具，设置一个较大的渐变色数量n1：

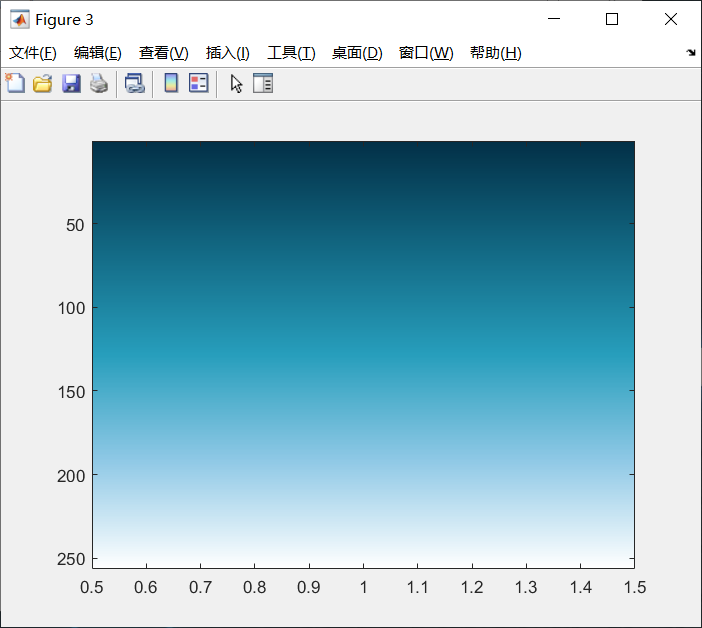

% 致密化后渐变色总数n1 = 256;% colormap颜色致密化处理map = colormappro('color',c,'number',n1,'mode1');% 绘图figureimage(permute(map,[1,3,2]))
而如果想要对其进行稀疏化处理，只需设置一个较小的渐变色数量n2：

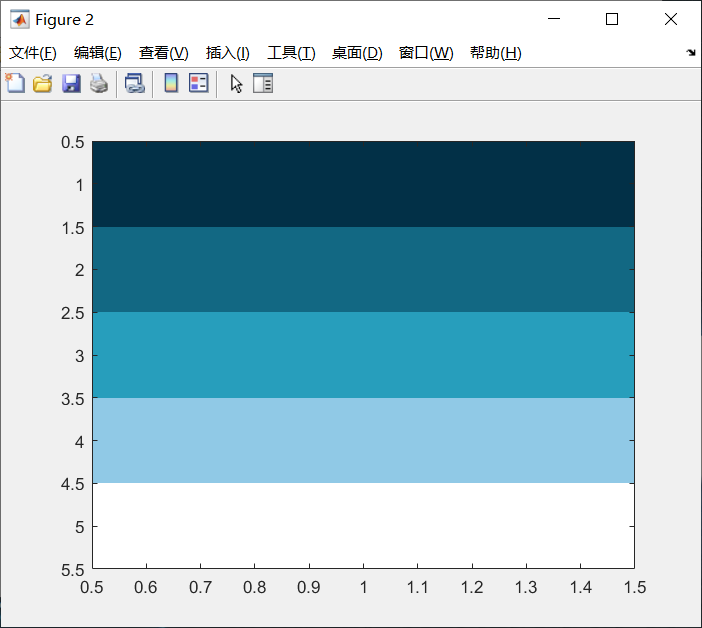

% 稀疏化后渐变色总数n2 = 7;% colormap颜色稀疏化处理map = colormappro('color',c,'number',n2,'mode1');% 绘图figureimage(permute(map,[1,3,2]))

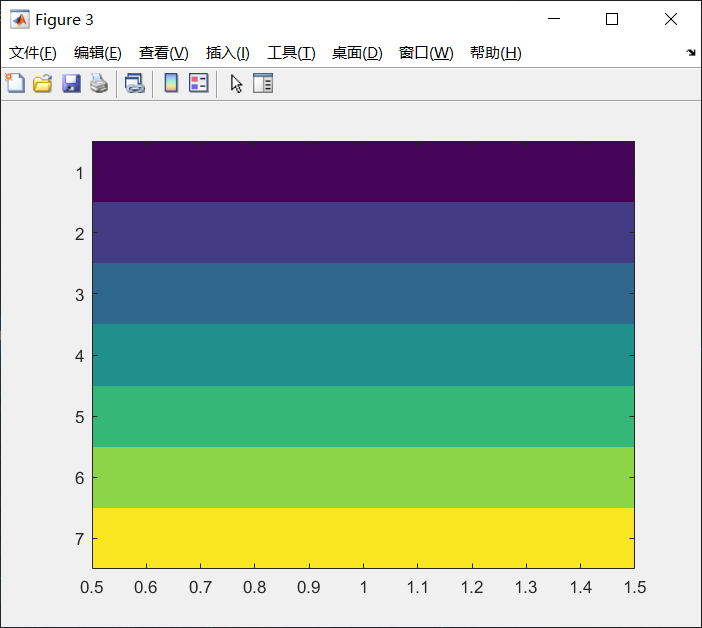

具体示例程序见demo2
功能3：显示区间调节
上述两种功能均采用等间距模式生成渐变色。
而colormap工具中还包括另一种模式：非等间距模式。
对于给定的颜色矩阵c：
c = [068 004 090065 062 133048 104 141031 146 139053 183 119145 213 066248 230 032]/255;
首先定义比例参数ratio：

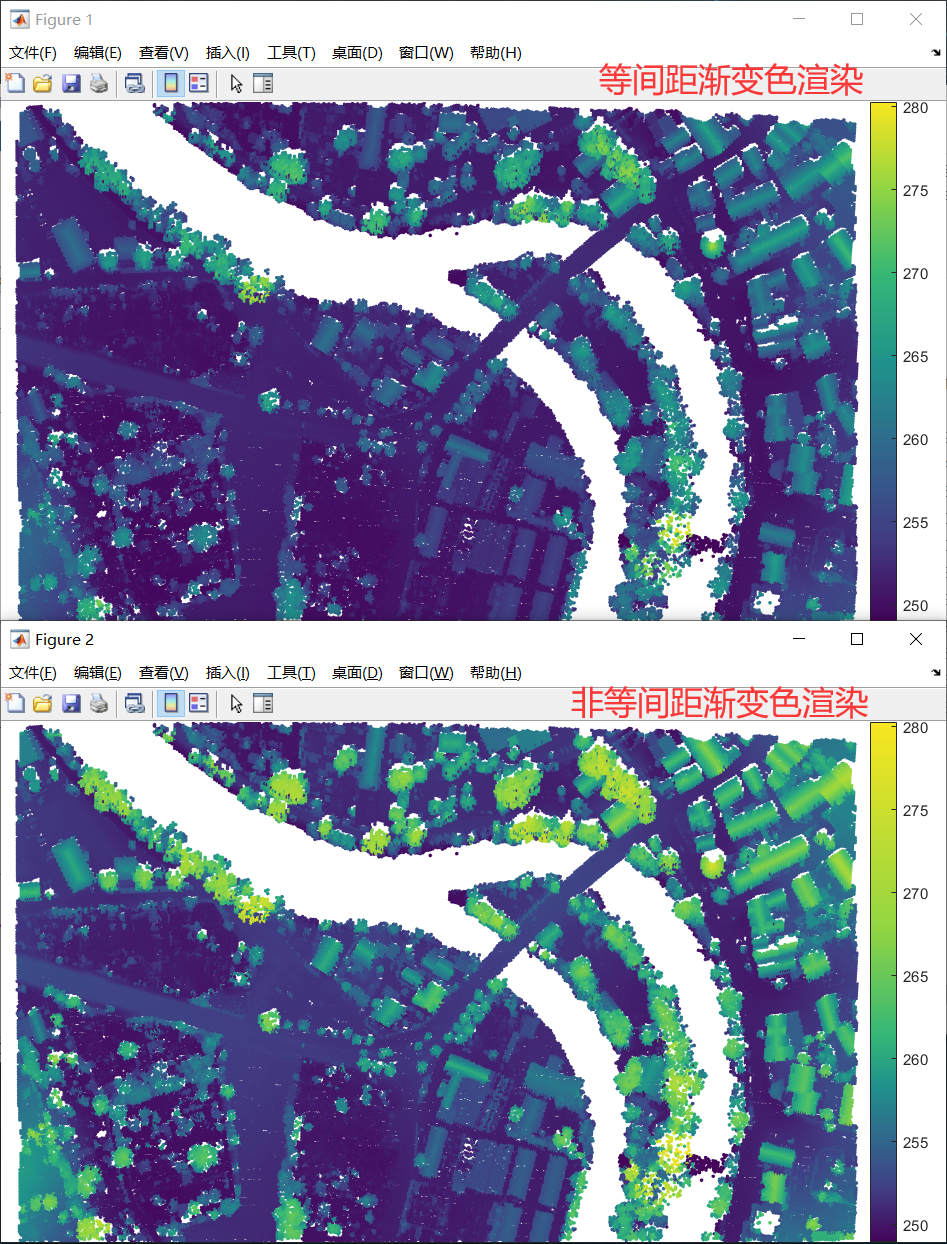

ratio = [0.1 0.1 0.1 0.1 0.2 0.4];具体来说，对于给定数量的渐变色颜色图，ratio中的0.4表示（145 213 066）和（248 230 032）两种颜色渐变的占比为40%，0.2表示（053 183 119）和（145 213 066）两种颜色渐变的占比为20%……
特别注意，ratio变量中数字的数量等于颜色矩阵c的行数减1，数字之和等于1，而且所有数字不能完全相等（完全相等就是等间距模式）。
然后，利用colormap工具的‘mode2’生成非等间距渐变色：
map2 = colormappro('color',c,'number',n,'ratio',ratio,'mode2');

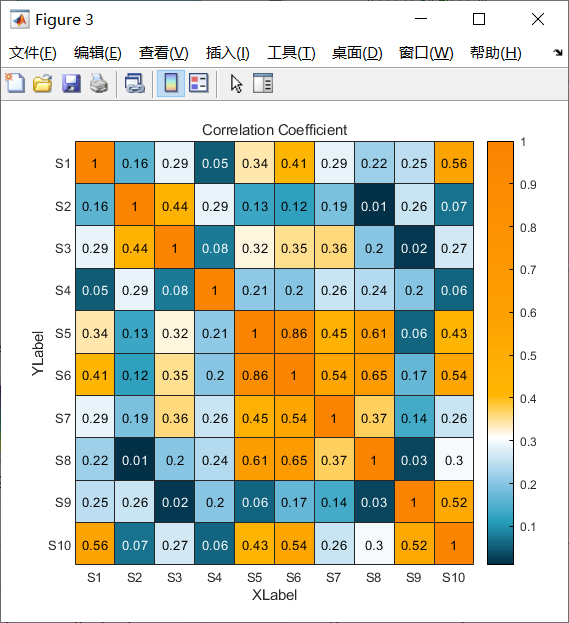

最后使用colormap(map)命令对已有数据图赋色即可：
具体示例程序见demo3
以上。
