一、引言

在现代数据分析中，图数据因其能够自然地表示对象及其相互关系，越来越受到关注。图结构在许多实际应用中普遍存在，如社交网络中的用户关系、化学分子中的原子和键、生物信息学中的基因交互网络、交通系统中的道路和交叉口等。传统的数据分析方法在处理这些复杂的图结构数据时常常力不从心，难以充分挖掘其中的潜在信息。

图神经网络（graph neural networks, gnns）作为一种新兴的机器学习方法，能够有效地处理和分析图结构数据。gnns通过传播机制（message passing）在图的节点和边之间传播信息，捕捉复杂的节点间关系和图的全局结构，从而实现对图数据的深层次理解和高效处理。近年来，随着深度学习技术的发展，gnns在多个领域取得了显著的成果，成为研究热点。

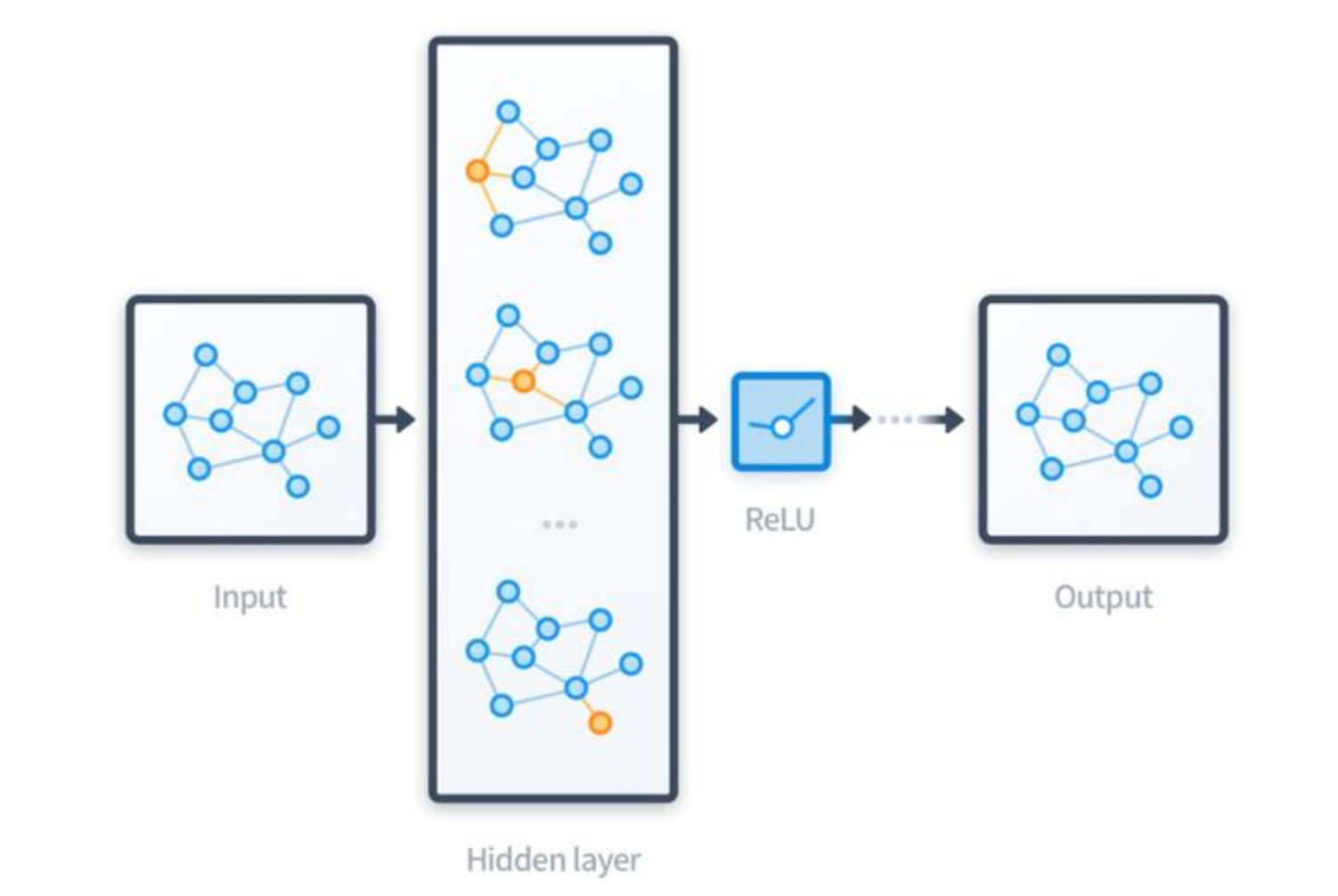

二、图神经网络的基础知识

在这里插入图片描述

1. 图的基本概念和术语

在深入理解图神经网络之前，首先需要了解图的基本概念及其相关术语。

节点（node）：图中的基本元素，表示实体或对象。
边（edge）：连接节点的线，表示节点间的关系。
邻接矩阵（adjacency matrix）：用矩阵形式表示图中节点之间连接关系的矩阵。

例如，一个简单的无向图可以表示为：

图的类型：
- 无向图（undirected graph）：边没有方向。
- 有向图（directed graph）：边具有方向。
- 加权图（weighted graph）：边带有权重，表示关系的强度。

2. 传统的图分析方法

在图神经网络之前，传统的图分析方法主要包括：

最短路径算法：如dijkstra算法，用于计算两个节点之间的最短路径。
pagerank算法：用于评估节点在图中的重要性，广泛应用于网页排名。

3. 图神经网络的基本原理

图神经网络通过一种称为传播机制（message passing）的过程来实现信息在图中节点和边之间的传递与更新。具体来说，gnn的基本原理包括以下几个步骤：

消息传递（message passing）：每个节点从其邻居节点接收信息。
信息聚合（aggregation）：将接收到的邻居节点信息进行聚合，通常使用求和、平均或最大值等操作。
状态更新（update）：根据聚合的邻居信息和节点自身的信息更新节点状态。

可以用下图示来表示消息传递和信息聚合过程：

4. gnn的基本模型

图神经网络的基本模型通过上述过程在多层网络中逐层传播和聚合信息。以下是几种主要的gnn模型：

图卷积网络（graph convolutional network, gcn）：利用卷积操作在图上进行信息聚合，能够捕捉局部图结构特征。
图注意力网络（graph attention network, gat）：引入注意力机制，为每个邻居节点分配不同的权重，从而实现更灵活的信息聚合。
图自编码器（graph autoencoder）：通过编码器-解码器结构实现图数据的自监督学习。
图对抗网络（graph gans）：利用生成对抗网络在图结构数据中生成和判别节点及边的信息。

通过对这些模型的理解，可以更好地应用gnn处理实际的图结构数据。接下来，我们将详细介绍这些主要的图神经网络模型及其应用。

三、主要的图神经网络模型

图神经网络（gnn）在近年来的发展中涌现出多种模型，每种模型都有其独特的优势和应用场景。以下是几种主要的gnn模型及其基本原理和应用示例。

1. 图卷积网络（graph convolutional network, gcn）

gcn利用卷积操作在图结构数据上进行信息聚合，能够有效捕捉局部图结构特征。gcn的核心思想是通过节点的邻居节点信息来更新该节点的表示。

gcn的前向传播公式为：

$h^{(l+1)} = \sigma \left( d^{-\frac{1}{2}} a d^{-\frac{1}{2}} h^{(l)} w^{(l)} \right)$

其中， $h^{(l)}$ 表示第 $l$ 层的节点特征矩阵， $a$ 表示邻接矩阵， $d$ 表示度矩阵， $w^{(l)}$ 表示第 $l$ 层的权重矩阵， $\sigma(\cdot)$ 表示激活函数。

以下是一个简单的gcn代码示例：

import torch
import torch.nn as nn
import torch.nn.functional as f
import networkx as nx
from torch_geometric.datasets import planetoid
from torch_geometric.nn import gcnconv

# 加载数据集
dataset = planetoid(root='/tmp/cora', name='cora')

class gcn(nn.module):
    def __init__(self):
        super(gcn, self).__init__()
        self.conv1 = gcnconv(dataset.num_node_features, 16)
        self.conv2 = gcnconv(16, dataset.num_classes)

    def forward(self, data):
        x, edge_index = data.x, data.edge_index
        x = self.conv1(x, edge_index)
        x = f.relu(x)
        x = f.dropout(x, training=self.training)
        x = self.conv2(x, edge_index)
        return f.log_softmax(x, dim=1)

# 模型训练和评估代码略

2. 图注意力网络（graph attention network, gat）

gat引入了注意力机制，为每个邻居节点分配不同的权重，从而实现更灵活的信息聚合。注意力机制使得模型能够根据邻居节点的重要性来更新节点的表示。

gat的核心思想是通过注意力机制计算邻居节点的权重：

$e_{ij} = \text{leakyrelu}(\mathbf{a}^t [\mathbf{w} \mathbf{h}_i \parallel \mathbf{w} \mathbf{h}_j])$

$\alpha_{ij} = \frac{\exp(e_{ij})}{\sum_{k \in n_i} \exp(e_{ik})}$

以下是一个简单的gat代码示例：

import torch
import torch.nn as nn
import torch.nn.functional as f
from torch_geometric.datasets import planetoid
from torch_geometric.nn import gatconv

# 加载数据集
dataset = planetoid(root='/tmp/cora', name='cora')

class gat(nn.module):
    def __init__(self):
        super(gat, self).__init__()
        self.conv1 = gatconv(dataset.num_node_features, 8, heads=8, dropout=0.6)
        self.conv2 = gatconv(8*8, dataset.num_classes, heads=1, concat=true, dropout=0.6)

    def forward(self, data):
        x, edge_index = data.x, data.edge_index
        x = f.dropout(x, p=0.6, training=self.training)
        x = self.conv1(x, edge_index)
        x = f.elu(x)
        x = f.dropout(x, p=0.6, training=self.training)
        x = self.conv2(x, edge_index)
        return f.log_softmax(x, dim=1)

# 模型训练和评估代码略

3. 图自编码器（graph autoencoder）

图自编码器通过编码器-解码器结构实现图数据的自监督学习，主要用于图的重构和表示学习。

以下是一个简单的图自编码器代码示例：

import torch
import torch.nn.functional as f
from torch_geometric.nn import gcnconv

class gae(nn.module):
    def __init__(self, in_channels, out_channels):
        super(gae, self).__init__()
        self.conv1 = gcnconv(in_channels, 2 * out_channels)
        self.conv2 = gcnconv(2 * out_channels, out_channels)

    def encode(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        return self.conv2(x, edge_index)

    def decode(self, z, edge_index):
        return torch.sigmoid((z[edge_index[0]] * z[edge_index[1]]).sum(dim=1))

    def forward(self, data):
        z = self.encode(data.x, data.edge_index)
        return self.decode(z, data.edge_index)

# 模型训练和评估代码略

4. 图对抗网络（graph gans）

图对抗网络通过生成对抗网络（gan）的框架来处理图结构数据，生成高质量的图数据表示。

以下是一个简单的图对抗网络代码示例：

import torch
import torch.nn as nn
import torch.optim as optim
from torch_geometric.datasets import planetoid
from torch_geometric.nn import gcnconv

class generator(nn.module):
    def __init__(self, in_channels, out_channels):
        super(generator, self).__init__()
        self.conv1 = gcnconv(in_channels, 2 * out_channels)
        self.conv2 = gcnconv(2 * out_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        return self.conv2(x, edge_index)

class discriminator(nn.module):
    def __init__(self, in_channels):
        super(discriminator, self).__init__()
        self.conv = gcnconv(in_channels, 1)

    def forward(self, x, edge_index):
        return torch.sigmoid(self.conv(x, edge_index))

# 模型训练和评估代码略

通过这些模型，可以在不同的应用场景中选择合适的图神经网络，以实现对图结构数据的有效处理和分析。在实际应用中，通常需要根据具体的数据特点和任务要求，对模型进行调整和优化。

四、图神经网络的应用场景

图神经网络（gnn）因其强大的建模能力和灵活性，在许多领域都有广泛的应用。以下是几个主要的应用场景及其具体案例：

1. 社交网络分析

在社交网络中，用户之间的关系可以自然地表示为图结构。gnn在以下几个方面有显著的应用：

用户推荐：通过捕捉用户之间的关系和行为模式，gnn可以预测用户的兴趣，推荐可能感兴趣的朋友或内容。例如，pinterest使用pinsage（一种基于gcn的模型）来进行内容推荐。

代码示例（以pinsage为例）：

import torch
import torch.nn.functional as f
from torch_geometric.nn import gcnconv

class pinsage(torch.nn.module):
    def __init__(self, in_channels, out_channels):
        super(pinsage, self).__init__()
        self.conv1 = gcnconv(in_channels, out_channels)
        self.conv2 = gcnconv(out_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return f.log_softmax(x, dim=1)

# 数据加载和模型训练代码略

社区检测：gnn可以有效识别社交网络中的社区结构，将相似的用户分组。例如，twitter利用gnn来检测和分析网络中的兴趣社区。

代码示例（社区检测）：

import torch
import torch.nn as nn
import torch_geometric.nn as pyg_nn

class communitydetectiongnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(communitydetectiongnn, self).__init__()
        self.conv1 = pyg_nn.gcnconv(in_channels, hidden_channels)
        self.conv2 = pyg_nn.gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return f.log_softmax(x, dim=1)

# 数据加载和模型训练代码略

2. 生物信息学

生物信息学中存在大量的图结构数据，如基因-蛋白质相互作用网络、蛋白质结构图等。gnn在以下几个方面表现出色：

蛋白质-蛋白质相互作用预测：通过建模蛋白质之间的相互作用网络，gnn可以预测未发现的蛋白质交互关系，帮助揭示生物过程的机制。

代码示例（蛋白质相互作用预测）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class proteininteractiongnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(proteininteractiongnn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return torch.sigmoid(x)

# 数据加载和模型训练代码略

药物发现：gnn可以用来分析化合物分子的结构，预测其生物活性，从而加速新药的发现。例如，graphdta使用gnn来预测药物-靶点的结合亲和力。

代码示例（药物发现）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class drugtargetgnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(drugtargetgnn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return torch.sigmoid(x)

# 数据加载和模型训练代码略

3. 化学分子图

化学分子可以表示为图结构，其中节点代表原子，边代表化学键。gnn在以下几个方面有重要应用：

分子性质预测：通过建模分子的图结构，gnn可以预测分子的物理化学性质，如溶解度、稳定性等。这在材料科学和药物设计中尤为重要。例如，chemprop使用gcn来预测分子的各种性质。

代码示例（分子性质预测）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class molecularpropertygnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(molecularpropertygnn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return x

# 数据加载和模型训练代码略

新药研发：通过分析分子图结构，gnn可以生成具有特定性质的新分子，帮助化学家设计新药。

代码示例（新药研发）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class drugdiscoverygnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(drugdiscoverygnn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return x

# 数据加载和模型训练代码略

4. 交通网络

在交通系统中，路网可以表示为图结构，其中节点代表交叉口，边代表道路。gnn在以下几个方面具有应用前景：

路径优化：通过分析交通路网的图结构，gnn可以优化路径选择，提高交通效率。

代码示例（路径优化）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class trafficpathoptimizationgnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(trafficpathoptimizationgnn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return x

# 数据加载和模型训练代码略

交通流量预测：gnn可以通过建模历史交通数据，预测未来的交通流量，帮助交通管理部门做出更好的决策。例如，st-gcn使用gnn来进行交通流量预测，效果显著。

代码示例（交通流量预测）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class trafficflowpredictiongnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(trafficflowpredictiongnn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return x

# 数据加载和模型训练代码略

5. 自然语言处理

在自然语言处理（nlp）领域，文本数据可以表示为图结构，如句子之间的关系、词语之间的依赖关系等。gnn在以下几个方面有广泛应用：

句子关系建模：通过建模句子之间的关系，gnn可以提升问答系统和文本分类的性能。例如，text gcn利用gcn对文档进行分类。

代码示例（句子关系建模）：

import torch
import torch.nn as nn
from torch_geometric.nn import gcnconv

class textgcn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels):
        super(textgcn, self).__init__()
        self.conv1 = gcnconv(in_channels, hidden_channels)
        self.conv2 = gcnconv(hidden_channels, out_channels)

    def forward(self, x, edge_index):
        x = f.relu(self.conv1(x, edge_index))
        x = self.conv2(x, edge_index)
        return f.log_softmax(x, dim=1)

# 数据加载和模型训练代码略

知识图谱：gnn可以用来处理和推理知识图谱中的信息，提升知识图谱的完备性和准确性。例如，r-gcn使用gnn来推理知识图谱中的实体关系。

代码示例（知识图谱推理）：

import torch
import torch.nn as nn
from torch_geometric.nn import rgcnconv

class knowledgegraphgnn(nn.module):
    def __init__(self, in_channels, hidden_channels, out_channels, num_relations):
        super(knowledgegraphgnn, self).__init__()
        self.conv1 = rgcnconv(in_channels, hidden_channels, num_relations)
        self.conv2 = rgcnconv(hidden_channels, out_channels, num_relations)

    def forward(self, x, edge_index, edge_type):
        x = f.relu(self.conv1(x, edge_index, edge_type))
        x = self.conv2(x, edge_index, edge_type)
        return f.log_softmax(x, dim=1)

# 数据加载和模型训练代码略

这些案例展示了图神经网络在不同领域中的广泛应用和巨大潜力。通过结合领域知识和先进的图神经网络技术，可以进一步推动各领域的研究和应用进展。

五、总结

这些应用案例不仅展示了gnn在不同领域中的广泛适用性和巨大潜力，还体现了gnn在处理复杂图结构数据方面的独特优势。未来，随着研究的深入和技术的发展，图神经网络有望在更多领域产生深远影响，为解决复杂的现实问题提供强有力的工具。通过不断探索和优化gnn模型，将进一步推动各领域的创新和进步。

在这里插入图片描述

【机器学习】使用Python实现图神经网络（GNN）：图结构数据的分析与应用

2024年08月04日 • Python •我要评论

文章目录

一、引言

二、图神经网络的基础知识

1. 图的基本概念和术语

2. 传统的图分析方法

3. 图神经网络的基本原理

4. gnn的基本模型

三、主要的图神经网络模型

1. 图卷积网络（graph convolutional network, gcn）

2. 图注意力网络（graph attention network, gat）

3. 图自编码器（graph autoencoder）

4. 图对抗网络（graph gans）

四、图神经网络的应用场景

1. 社交网络分析

2. 生物信息学

3. 化学分子图

4. 交通网络

5. 自然语言处理

五、总结

相关文章:

Python进行大数据挖掘和分析_结合你所掌握的大数据知识,谈谈python在数据爬取,数据分析,数据挖掘,人工智能,机(3)

python机器学习-糖尿病数据挖掘_2024年版(三个实战案例，附代码数据)

AI+OCR赋能古彝文数字化—让经典重新跳动

Python基于PyTorch实现卷积神经网络回归模型(CNN回归算法)项目实战

亚组分析和多因素回归的森林图比较

发表评论


验证码：
