三维点云处理-聚类（上）

  聚类（cluster）是数据处理中常用的一种分析方法，聚类的目标是将相似的数据对象划分到同一个簇中，使得同一簇内的数据对象的相似性尽可能大，而不同簇中的数据对象的差异性也尽可能大。
  这里主要是介绍两种比较经典的聚类算法：k-means和高斯混合模型（gaussian mixture model, gmm）。此外，考虑到上述两种算法都可以看做 expectation maximization（em）算法的具体应用，因此这里也对em算法做一下简单了解。

1. em算法

  expectation maximization（em）算法算法是一种迭代优化算法，主要用于估计含有隐变量（latent variables）的概率模型参数。网上有很多写的比较好的介绍和推导文章，这里就不再赘述了，感兴趣的可以搜素了解下，这里仅留下自己在学习过程中参考的两篇资料：

• 人人都懂em算法
• 期望最大化（em）算法：从理论到实战全解析

  简单来讲：em算法可以用来处理一些含隐变量的模型的参数估计问题，比如k-means中，我们希望得到 k 个聚类数据，如果我们已经知道了样本集x中每个点的归属信息，那么很容易对 k 个聚类利用极大似然估计（mle）方法估计出 k 个聚类的信息；但是现在问题时我们不知道样本集中的每个点的归属问题，那么e-m方法就提供了这样的一个求解方法：期望（e）步骤和最大化（m）步骤。假设给定了初始的 k 个聚类中心，e-step 就是 基于给定的k个聚类信息和样本点信息，计算样本点归属于各个聚类中心的条件概率。m-step 就是基于更新后的点的归属信息，计算新的 k 个聚类的信息。重复迭代e-step和m-step至收敛。

em-算法流程：

2. k-mean算法

  给定 n 个数据，要求将其划分为 k 个类别。

2.1 基本原理：

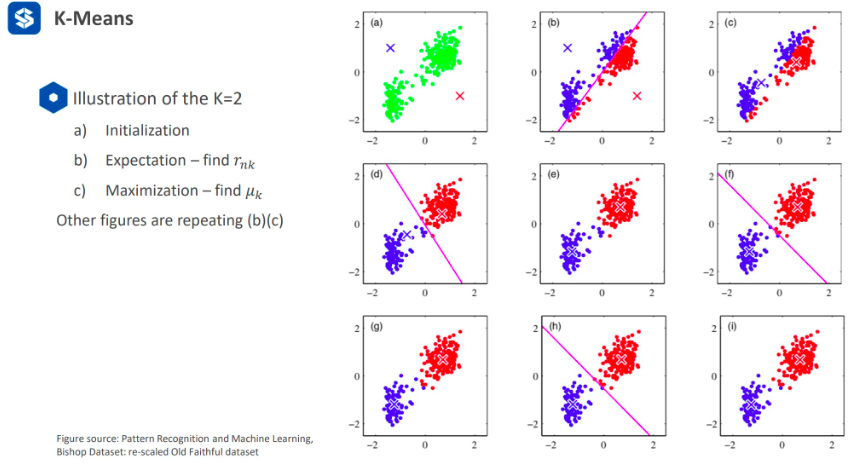

1. 初始化：随机给定 k 个初始中心点，即 k 个类别；
2. 分别计算 n 个数据点 x 到 k 个中心点的距离，并将数据点分配给离其最近的中心点，即把 n 个数据点 x 分配到 k 个类别上。
3. 取平均，更新 k 个类别的中心点的位置。


数学定义：

1. 给定样本集 { x 1 , x 2 , . . . , x n } \{x_1,x_2,...,x_n \} {x1​,x2​,...,xn​}，$x_n\in {\mathbb{r}}^d$
2. 聚类中心 ${\mu }_k,k=1,\mathrm{2...},k$， ${\mu }_k$表示第 k 个聚类的中心
3. 二分变量 r n k ∈ { 0 , 1 } r_{nk} \in \{ 0,1 \} rnk​∈{0,1}， $r_{nk}$表示 当$x_n$属于第 $k_i$个类别时，$r_{nk}=1$，否则为 0
4. 利用损失函数优化目标

$$j=\sum _{n=1}^n\sum _{k=1}^k{r}_{nk}{\Vert x_n-{\mu }_k\Vert }^2$$

5. 重复迭代2-3、4步骤


求解函数

• e-step: 固定${\mu }_k$，求解$r_{nk}$

  将 $x_n$ 分配到离其最近的 ${\mu }_k$类别；

• m-step: 固定$r_{nk}$，求解${\mu }_k$

    对损失函数 j 求一阶导并令其等于0，即

  $$2\sum _{n=1}^n{r}_{nk}(x_n-{\mu }_k)=0,{\mu }_k=\frac{{\sum }_n{r}_{nk}{x}_n}{{\sum }_n{r}_{nk}}$$

• 迭代执行e-step、m-step，直到算法收敛。(判断是否收敛：①${\mu }_k$位置不再变动，或者变化量很小；②$r_{nk}$不再变化；)

工程应用中的一些技巧

1. ${\mu }_k$初始化时应选取样本集中点；
2. 随机初始化多次k-means，选择损失函数 j 最小的作为最终结果；
3. 在e-step中选择 kd-tree 或 octree 进行近邻搜索加速；
4. mini-batch k-means; 每次迭代选择不同的数据子集进行 e&m；


局限性

• k 值未知，需要人为给定；
• 受噪声影响大；

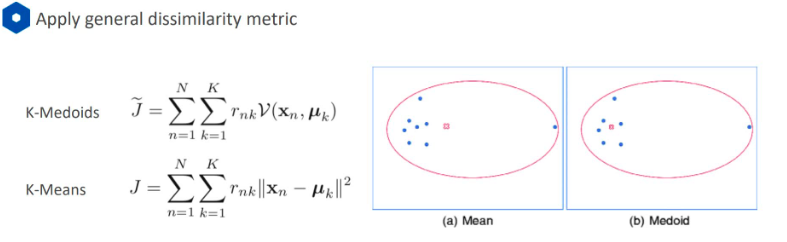

2.2 k-mediods k-中心点算法

  由于标准的 k-means 是对每个类别中的所有数据点取均值，因此计算时容易受到 噪声点的影响。
k-mediods法的中心思想：

1. e-step 与 k-means方法相同；
2. 而 m-step 中不是直接对所有数据取均值。对于每个聚类，需要遍历当前类别中的所有数据点，计算$x_n$到其他数据点的距离 s，选取 s 最小的点作为新的 ${\mu }_k$，从而剔除噪声点的影响；

  损失函数 j:

$$j=\sum _{n=1}^n\sum _{k=1}^k{r}_{nk}\nu (x_n,{\mu }_k)$$
  其中：$\nu (x_n,{\mu }_k)$不可导不可取平均。

2.3 k-means算法的应用

1. 图像压缩

  一般图像所占位数为 h x w x 3 (高x宽x通道数)，假设图像有 n 个pixels，每个 pixel 包含 3 个通道信息（rgb），每一位都用0-255之间的数据表示的话，那么所占的存储空间为 24n bits 。如果人为选取 k =2, 3, 10,… (k << n) 中颜色对图像进行表示，会发现将颜色相近的像素用同一种颜色表达时，肉眼对图像内容的差异可能并不敏感，进而通过这种方式表达图像，可以实现图像的数据压缩。

2.4 代码练习

  这里仅记录k-means算法实现的主流程部分：

1. 定义存储聚类所需的结构体

// 定义存储聚类的结构体
typedef struct cluster{
    // id, 存储索引, 中心点，
    unsigned int id;
    eigen::vectorxd center;
    std::vector<int> data_index;
    int data_index_size;
    double delta;

    cluster(unsigned int id_)
    :id(id_) {
        delta = std::numeric_limits<double>::max();
        data_index_size = 0;
    }
}cluster;

2. 聚类中心随机初始化

bool kmeans::init_cluster(int k){
    // 判断 data_size
    size_t data_size = _data.cols();
    if(data_size < k){
        std::cerr << "data_size < k: " << data_size << " : " << k << std::endl;
        return false;
    }
    // 使用当前时间生成随机数来初始化聚类中心
    srand(int(time(0)));
    // 为了防止生成的随机数重复，还需要考虑去重逻辑!!!
    std::set<int> idx_removed;
    for(int i = 0; i < k;){
        int idx = rand() % data_size;
        if(idx_removed.count(idx) != 0){
            continue;
        }
        cluster cluster(i);
        cluster.center = _data.col(idx);
        cluster.data_index.resize(data_size);   // 方便后续添加聚类数据
        cluster.data_index_size = 0;
        _clusters.emplace_back(cluster);
        idx_removed.insert(idx);
        ++i;
    }

    print_clusters();

    return true;
}

3. e-step：计算每个数据点最可能归属的类别

bool kmeans::e_step(){
    // 不需要聚类时的边界条件！！！
    if(_clusters.size() <= 0){
        std::cerr << "clusters size is zero" << std::endl;
    }
    // 清除聚类中已分配的数据
    for(int i = 0; i < _clusters.size(); ++i){
        _clusters[i].data_index.clear();
        _clusters[i].data_index_size = 0;
    }

    // 计算所有点到这 k 个中心的距离，并分类；
    for(int i = 0; i < _data.cols(); ++i){
        // 计算当前点到k个中心的距离，并将其分配给离得最近的中心
        const eigen::vectorxd tmp_value = _data.col(i);
        double distance = std::numeric_limits<double>::max();
        int id = -1;
        for(int j = 0; j < _clusters.size(); ++j){
            eigen::vectorxd vdiff = tmp_value - _clusters[j].center;
            double diff = vdiff.norm();
            if(diff < distance){
                distance = diff;
                id = j;
            }
        }
        // 无法分配时，输出点号及错误提示
        // 否则将其加入到聚类中
        if(id == -1){
            std::cerr << "no " << i <<" data can not fine cluster center" << std::endl;
            return false;
        }

        _clusters[id].data_index.emplace_back(i);
        _clusters[id].data_index_size += 1;
    }
    return true;
}

4. m-step: 取平均，更新 k 个类别的中心点的位置

bool kmeans::m_step(){
    // 需要考虑聚类数量为 0 的情况！！！
    if(_clusters.size() <= 0){
        std::cerr << "clusters size is zero" << std::endl;
        return false;
    }

    // 更新聚类
    for(int i = 0; i < _clusters.size(); ++i){
        eigen::vectorxd tmp_value(_clusters[i].center.rows());
        tmp_value.setzero();
        for(int j = 0; j < _clusters[i].data_index_size; ++j){
            tmp_value += _data.col(_clusters[i].data_index[j]);
        }
        tmp_value /= _clusters[i].data_index_size;
        // 更新聚类中心
        _clusters[i].delta = (tmp_value - _clusters[i].center).norm();
        _clusters[i].center = tmp_value;
    }
    return true;
}

5. 迭代执行e-step、m-step，直到收敛。

bool kmeans::compute(int k, int max_step, double min_update_size){
    // 检查聚类是否初始化
    if(!init_cluster(k)){
        std::cerr << "clusters initial error! " << std::endl;
        return false;
    }
    // 迭代聚类
    int i = 0;
    for(i = 0; i < max_step; ++i){
        // 执行e-step
        if(!e_step()){
            std::cerr << "e_step error! " << std::endl;
            return false;
        }
        // 执行m-step
        if(!m_step()){
            std::cerr << "m_step error! " << std::endl;
            return false;
        }
        // 判断是否可以提前结束迭代
        double update_size = kmeans::get_update_size();
        if(update_size < min_update_size){
            std::cout << "stop e-m step, update_size: " << update_size << std::endl;
            break;
        }
    }
    // 如果达到max_step仍不收敛，输出提示信息
    if(i >= max_step){
        std::cout << "reach max_step: " << max_step << std::endl;
    }
    return true;
}

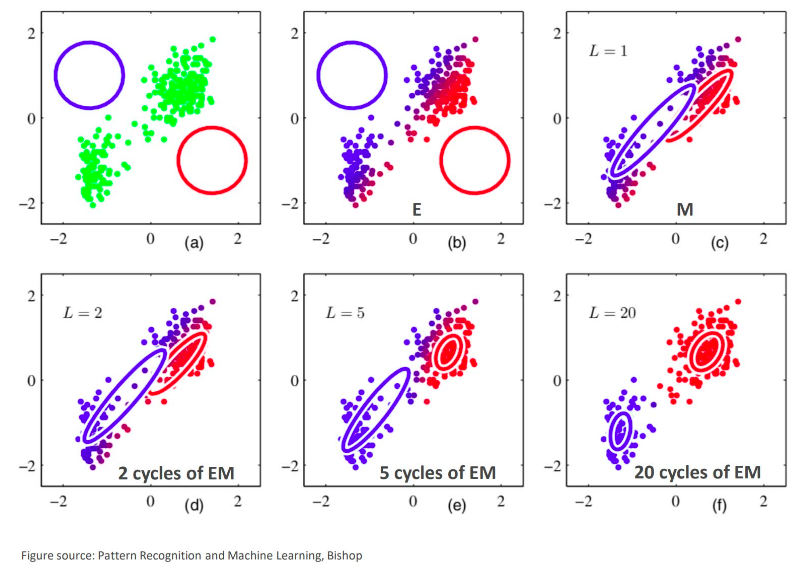

3. 高斯混合模型（gaussian mixture model, gmm）

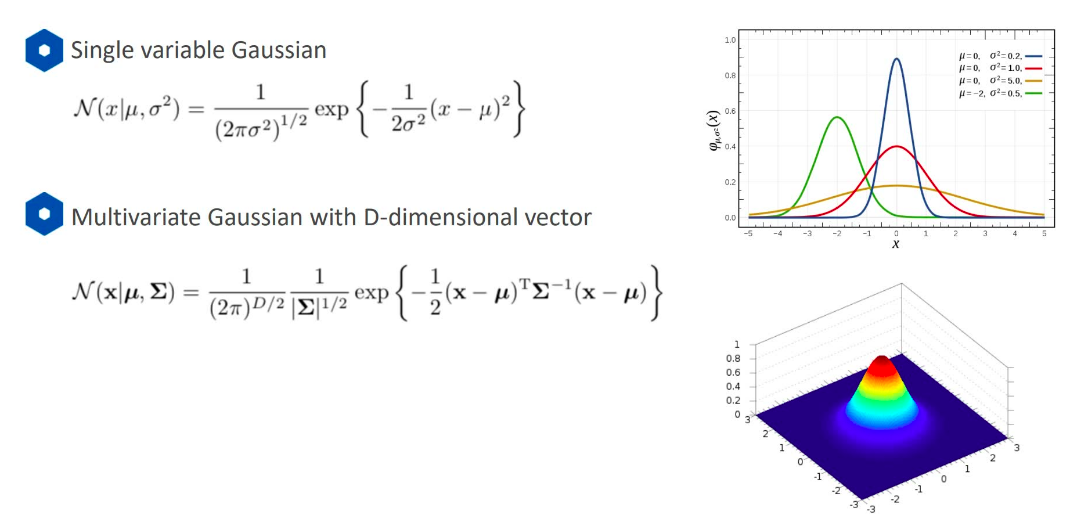

  基本思想：使用高斯分布$n(\mu ,\sigma )$来表示每一个聚类的信息，所有聚类信息结合在一起可以看做是多个高斯分布的线性组合。

  其中${\pi }_k$表示第 k 个高斯分布所占的权重，${\sum }_{k=1}^k{\pi }_k=1$。

3.2 基本原理

  首先引入一个 k 维的二进制变量$z$：
z k ∈ { 0 , 1 } ,    σ k z k = 1 z_k \in \{ 0,1 \}, \space\space \sigma_k z_k =1 zk​∈{0,1},  σk​zk​=1
  高斯分布$n({\mu }_k,{\sigma }_k)$的先验概率$p(z_k=1)$，表示数据点 x 来自第 k 个分布的可能性有多大
$$p(z_k=1)={\pi }_k$$
  给定一个数据点 x，我们希望得到表示聚类“label probability”的条件概率$p(z|x)$，即 x 属于哪一个高斯分布：
$$p(z|x)=\frac{p(x|z)p(z)}{p(x)},p(x)=\sum _{z}p(z)(x|z)$$
  从有向图的角度来看，联合分布$p(x,z)=p(z)p(x|z)$

• $p(z_k=1)={\pi }_k,z=[z_1,\cdots ,z_k,\cdots ,z_k]$，且$0\le {\pi }_k\le 1，{\sum }_{k=1}^k{\pi }_k=1$
• 进一步，$p(z)={\pi }_{k=1}^k{\pi }_k^{z_k}$
• 那么$p(x|z_k=1)$表示已知第 k 个高斯分布的情况下得到数据点 x 的概率：

$$p(x|z_k=1)=\mathrm{n}(x|{\mu }_k,{\sigma }_k)$$

• 进一步，$p(x|z)$可以表示为

$$p(x|z)={\pi }_{k=1}^k\mathrm{n}(x|{\mu }_k,{\sigma }_k{)}^{z_k}$$
  那么 x 的边缘分布可以通过 $p(x)={\sigma }_{z}p(x,z)$得到：
$$p(x)=\sum _{z}p(z)p(x|z)=\sum _{k=1}^k{\pi }_k\mathrm{n}(x|{\mu }_k,{\sigma }_k)$$

推导过程

  假设已知数据点 $x_n$，以及各个高斯分布模型 { π k , μ k , σ k } \{ \pi_k,\mu_k,\sigma_k \} {πk​,μk​,σk​}，求该数据点属于第 k 个高斯分布的概率：
$$p(z|x)=\frac{p(x,z)}{p(x)}=\frac{p(x|z)p(z)}{p(x)}$$

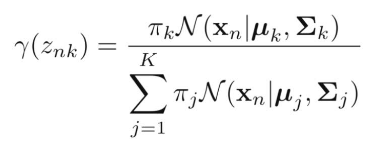

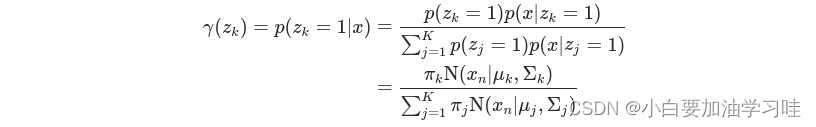

  定义$p(z_k=1|x)$为$\gamma (z_k)$，则：

求解过程

  上一部分是基于高斯模型 { π k , μ k , σ k } \{ \pi_k,\mu_k,\sigma_k \} {πk​,μk​,σk​}给定的情况，但在实际处理中，一般只知道样本数据 $x_n$，需要计算各个高斯模型的参数。也就是要用到极大似然估计（maximum likelihood），即在给定样本数据点 x 后，如何得到最大可能性的高斯分布模型参数 { π k , μ k , σ k } \{ \pi_k,\mu_k,\sigma_k \} {πk​,μk​,σk​}。
$$p(x)=\sum _{k=1}^k{\pi }_k\mathrm{n}(x|{\mu }_k,{\sigma }_k)$$
l n   p ( x ∣ π , μ , σ ) = ∑ n = 1 n l n { π k n ( x n ∣ μ k , σ k ) } ln \space p(x|\pi,\mu,\sigma)=\sum_{n=1}^{n}ln \{\pi_k \nu(x_n|\mu_k,\sigma_k) \} ln p(x∣π,μ,σ)=n=1∑n​ln{πk​n(xn​∣μk​,σk​)}

1. 奇点问题

  假设高斯分布的协方差矩阵${\sigma }_k={\sigma }_k^{2}i$，即每个方向上的方差一致；同时假设有一个数据点 $x_n={\mu }_j$（某个高斯分布的中心）,
$$\mathrm{n}(x_n|x_n,{\sigma }_j^{2}i)=\frac{1}{(2\pi {)}^{1/2}}\frac{1}{{\sigma }_j}$$
  此时如果${\sigma }_j$很小，会导致整体趋于无穷大，此时会出现很大的似然估计。
  解决方法：当出现${\sigma }_k$很小的情况时，随机初始化成另一个值。

2. 求解 mle

  gmm的最大似然优化项为：

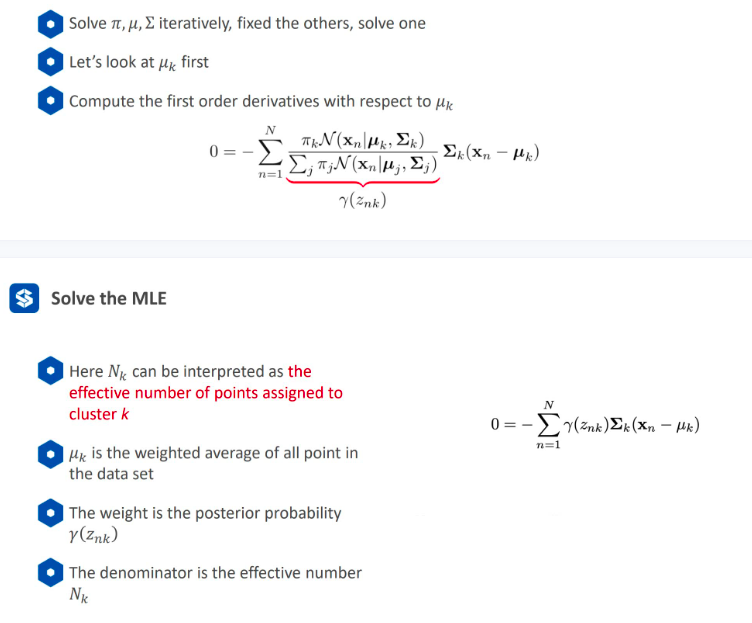

①固定$\pi$和$\sigma$，求解${\mu }_k$：（用到了链式求导法则和对数求导）

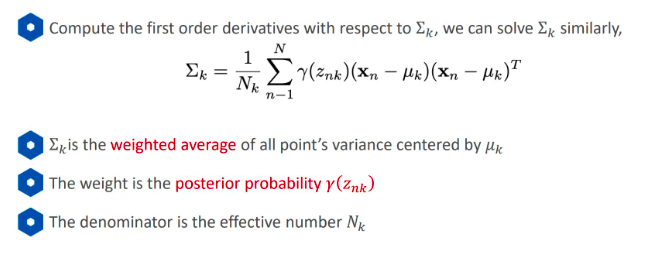

② 固定 $\pi$和$\mu$，求解${\sigma }_k$:

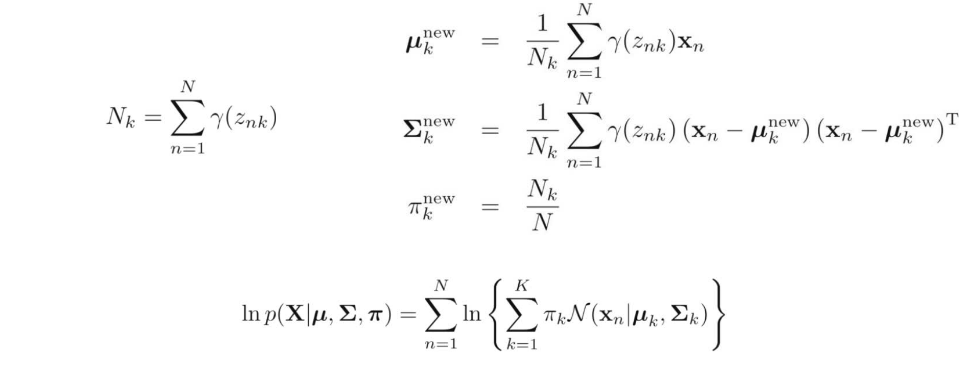

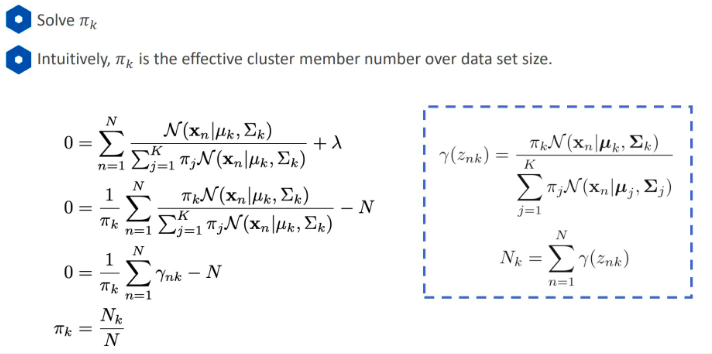

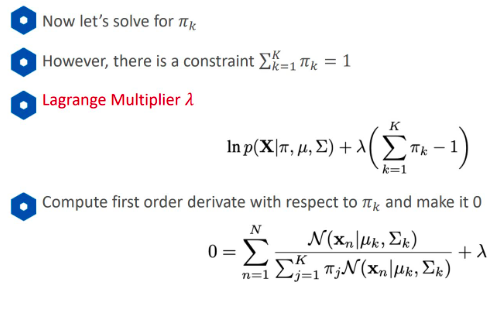

③ 固定$\mu$和$\sigma$，求解 ${\pi }_k$:

总结：

  给定数据集 { x 1 , x 2 , . . . , x n } \{x_1,x_2,...,x_n \} {x1​,x2​,...,xn​}，$x_n\in {\mathbb{r}}^d$，和聚类数量 k，如何求解gmm 的极大似然估计？

1. step-1: 初始化 k 个高斯分布 { π k , μ k , σ k } \{ \pi_k,\mu_k,\sigma_k \} {πk​,μk​,σk​}

2. e-step: 求解一个点属于一个高斯分布的概率$p(z_{nk}=1|x_n)$


3. m-step: 利用mle估算高斯分布模型参数、


4. 迭代执行e-step、m-step，直到算法收敛。


3.2 代码练习

1. 定义存储聚类结果的结构体
   1. 成员属性：id, pi, mu, sigma. delta
   2. 成员方法：有参构造函数，概率计算函数

typedef struct gmmcluster{
    // 成员
    int id;
    eigen::vectorxd mu;
    eigen::matrixxd sigma;
    double pi;
    double delta;	// 记录聚类中心更新前后的变化量

    // 方法
    double probability(const eigen::vectorxd& x){
        // 指数 -1/2 * (x-mu).t * sigma.inverse() * (x-mu)
        eigen::vectorxd exp_index = (x - mu).transpose() *
            sigma.inverse() * (x - mu);
        exp *= -1. / 2;
        // 系数
        double coefficient = 1 / std::pow(2 * m_pi, mu.size() / 2) *
            1 / std::pow(sigma.determinant(), 0.5);
        // 概率值
        double result = coefficient * exp(exp_index);
        return result;
    }

    gmmcluster(int id_, double pi_)
    : id(id_), pi(pi_){
        delta = std::numeric_limits<double>::max();
    }

}gmmcluster;

2. 聚类中心初始化

bool init_clusters(int k){
    // 判断样本集数据是否小于 k
    size_t data_size = _data.cols(); // _data为输入数据，大小是dxn，d表示维度，n表示样本数
    if(data_size < k) {
        std::cerr << "data_size < k: " << data_size << " : " << k << std::endl;
        return false;
    }

    // 从样本集中随机选取 k 个聚类中
    srand(int(time(0)));
    std::set<int> idx_removed;
    for(int i = 0; i < k;){
        int idx = rand() % data_size;
        // 去重
        if(idx_removed.count(idx) != 0){
            continue;
        }
        gmmcluster cluster(i, 1. / k);
        cluster.mu = _data.col(idx);
        cluster.sigma = eigen::matrixxd::identity(_data.rows(), _data.rows());
        _clusters.emplace_back(cluster);

        // 不要忘记把已选取的随机点添加到set中！！！
        idx_removed.insert(idx);
        ++i;
    }

    // 初始化znk矩阵	nxk  n行表示n个样本数据，k列表示每个点归属于当前类别的概率
    _z_nk = eigen::matrixxd::zero(_data.cols(), k);
    return true;
}

2. e-step：求解一个点x_n属于一个类别(高斯分布 k)的概率

// _z_nk 是一个 nxk的矩阵，每一行表示当前点归属于 k 个高斯分布的概率
// 计算每个点归属于 k 个类别的概率，即 z_nk 矩阵
bool e_step(){
    // 遍历每个点，并计算其归属于 k 个类别的概率
    for(int n = 0; n < _data.cols(); ++n){
        // 计算当前点在 k 个分布上的总概率
        double total_prob = 0.;
        for(int k = 0; k < _z_nk.cols(); ++k){
            total_prob += _clusters[k].pi * _clusters[k].probability(_data.col(n));
        }
        // 计算更新当前点归属于 k 个分布的概率
        for(int k = 0; k < _z_nk.cols(); ++k){
            double prob = _clusters[k].pi * _clusters[k].probability(_data.col(n));
            _z_nk(n, k) = prob / total_prob;
        }
    }
    return true;
}

3. m-step：利用mle估计高斯分布模型参数

// 利用mle更新高斯分布模型参数（pi, mu, sigma）
bool m_step(){
    // 需要用到 n_k, 表示指定分布k时，所有点在该分布上的概率加和
    eigen::vectorxd z_nk_sum = _z_nk.colwise().sum();
    // 更新 k 个分布的参数
    for(size_t k = 0; k < _clusters.size(); ++k){
        double n_k = z_nk_sum(k);
        // 更新 mu
        eigen::vectorxd new_mu_ = (_z_nk.col(k).transpose() * _data.transpose()) / n_k;
        eigen::vectorxd new_mu = new_mu_.transpose();
        // 更新 sigma
        eigen::matrixxd new_sigma = eigen::matrixxd::zero(_data.rows(), _data.rows());
        for(size_t n = 0; n < _data.cols(); ++n){
            new_sigma += _z_nk(n, k) * (_data.col(n) - new_mu) * (_data.col(n) - new_mu).transpose();
        }
        new_sigma /= n_k;
        // 更新 pi
        double new_pi = n_k / _data.cols();

        // 判断是否存在奇点情况
        if(new_sigma.determinant() > 1e-6){
            // 正常更新 模型参数
            _clusters[k].delta = (new_mu - _clusters[k].mu).norm();
            _clusters[k].mu = new_mu;
            _clusters[k].sigma = new_sigma;
            _clusters[k].pi = new_pi;
        }else{
            srand(int(time(0)));
            int idx = rand() % _data.cols();
            _clusters[k].mu = _data.col(idx);
            _clusters[k].sigma = eigen::matrixxd::identity(_data.rows(), _data.rows());
        }
    }
    return true;
}

4. 迭代执行e-step、m-step，直到收敛。

bool compute(int k, int max_step=100, double min_update_size=0.01){
    // 聚类分布初始化
    if(!init_clusters(k)){
        std::cerr << "initial cluster failure!" << std::endl;
        return false;
    }
    // 迭代
    int i = 0;
    for(i = 0; i < max_step; ++i){
        std::cout << "iteration: " << i << std::endl;
        // e-step
        if(!e_step()){
            std::cerr << "e_step failure!" << std::endl;
            return false;
        }
        // m_step
        if(!m_step()){
            std::cerr << "m_step failure!" << std::endl;
            return false;
        }
        // 判断是否收敛
        double update_size = get_update_size();
        if(update_size < min_update_size){
            std::cout << "update_size < min_update_size: "
                << update_size << " : " << min_update_size << std::endl;
            break;
        }
    }
    // 判断是否达到了最大迭代次数
    if(i >= max_step){
        std::cout << "reach max_step: " << max_step << std::endl;
    }
    return true;
}

  声明：以上公式和图片来自课程上的ppt部分，小部分参考借鉴了其他博主，仅作为学习、交流使用。
