【HP-Unix盘符飘移分析】HP-Unix系统+SAN存储+Oracle数据场景

1 简介
hp-ux 全称为hewlett packard unix，是惠普科技公司（hp，hewlett-packard）研发的类unix 操作系统，它基于system v，是unix 的一个变种。hp-ux 支持hp 的pa-risc 处理器以及intel 的itanium 处理器。

1.1 多路径
hp-ux系统有两种多路径软件，分别为pv-links和native_multi-path（nmp）。华为ultrapath多路径目前不支持hp-ux系统。
• pv-links
pv-links是通过将同一个lun的多条路径加入同一个vg中，通过vg的功能来实现多路径的管理。pv-links多路径默认不会激活，需要进行手动设置。pv-links不支持alua。
• nmp
不需要进行相关的设置即可使用，支持alua。主要支持以下几种负载均衡策略：
round_robin（默认）：该策略在多条路径中同时下发i/o，使用于多条路径i/o处理能力相同的阵列。
least command load：该策略选择挂起i/o最少的路径下发下一个i/o，该策略适合于多条路径i/o处理能力不同的阵列。
cell aware round robin：该策略适合于支持硬分区的主机，减少内存延迟。
closest path：该策略适合于cell_based平台，主要是根据当前运行的cpu所在的cell来选择路径。
prefer path：该策略用户可自行设定优选路径。
weighted round robin：该策略可设定每条路径下发i/o的百分比。

1.2 卷管理软件
hp-ux上支持两种卷管理工具：lvm和vxvm。其中lvm是hp-ux系统默认的卷管理工具，系统默认已经安装。
lvm可以将几个磁盘（物理卷）里的空间组合成一个卷组，然后把卷组中的空间再分为逻辑卷（lvm里的分区）。
在使用lvm之前，需要先掌握lvm中的几个概念，下面分别加以介绍。

• 物理卷
被lvm管理的磁盘被称为物理卷（pv，physical volume）。磁盘被lvm使用之前，必须将一些特殊的数据结构创建在磁盘上。一旦这些数据被创建，磁盘就被认为是物理卷了，可以加入卷组中。

• 物理卷设备文件
可以通过与物理卷相关的磁盘设备文件引用物理卷。由于磁盘可能被关联为块设备和字符设备模式，故每个物理卷具有块和字符设备文件。例如：
• /dev/dsk/c0t3d0 #在scsi地址3的块设备文件。
• /dev/rdsk/c0t3d0 #在scsi地址3的字符设备文件名。

• 卷组
卷组（vg，volume group）由一个或多个物理卷组成。卷组中的物理卷组成一块能分配给一个或多个逻辑卷的磁盘空间。

• 卷组设备文件
卷组也是通过设备文件相关联的。每个卷组在/dev下包含一个子目录，包含一个叫做group的设备文件与卷组本身相关联，以及一些与卷组中的所有逻辑卷相关联的设备文件。卷组子目录的名字确定了卷组的名字，例如：
• /dev/vg01 #包含了与vg01有关的设备文件的目录。
• /dev/vg01/group #vg01卷组的设备文件。

• 逻辑卷
一个卷组的磁盘空间可以被分配给一个或多个逻辑卷（lv，logical volume）。逻辑卷与分区类似，可以包含文件系统、交换区或原始数据。
逻辑卷还可以：
• 包含所有或任何一部分物理卷上的空间。
• 扩展到多个lvm物理卷。
• 如果需要，可以被改变大小，移动到不同磁盘中。
• 逻辑卷设备文件

逻辑卷设备文件存放在它们所属的卷组的目录中。每个逻辑卷有两个设备文件：一个在用字符模式访问逻辑卷时使用，另一个在用块模式访问逻辑卷时使用。例如：
• /dev/vg01/lvol01 #vg01中逻辑卷“lvol01”的块设备文件。
• /dev/vg01/rlvol01 # vg01中逻辑卷“lvol01”的逻辑设备文件。
• lvm主号和次号

每个逻辑卷和卷组设备文件必须具有主号和次号。所有lvm设备文件的主号均为64，主号与lvm内核驱动相关。次号码的前两位数字表明设备文件与那个卷组相关，最后两位数字表明与设备文件相关的逻辑卷。
例子如下：
bash-4.0# ls -lrt /dev/vg_try/*
crw-r–r-- 1 root sys 64 0x050000 jul 27 17:13 /dev/vg_try/group
brw-r----- 1 root sys 64 0x050001 jul 27 17:57 /dev/vg_try/lv_try00
crw-r----- 1 root sys 64 0x050001 jul 27 17:57 /dev/vg_try/rlv_try00
brw-r----- 1 root sys 64 0x050002 jul 27 17:57 /dev/vg_try/lv_try01
crw-r----- 1 root sys 64 0x050002 jul 27 17:57 /dev/vg_try/rlv_try01
bash-4.0#
上面的内容中，以lv_try01为例，详细解释如下：名字：/dev/vg_try/lv_try01 主号：64 次号：0x050002
此时，次号的前面两位数字（05）表明该卷在vg_try卷组中，最后两位数字（02）表明它是lv_try01。

• pe和le
在lvm中可分配的最小空间单元被称为“extent”，物理卷被分为多个pe（physical extent）。物理卷被加到卷组后即能分配使用。
逻辑卷中包含一系列顺序计数的le（logical extent），每个le只是指向磁盘上一个pe的指针。
一个卷组中pe和le的大小是一致的，可以在创建卷组时设置。默认extent大小为4mb。

1.3 文件系统
hp-ux操作系统上，主要支持hfs（high performance file system），jfs（journaled file system），nfs（network file system）和cdfs（cd-rom file system）四种文件系统。
各个文件系统的介绍如下：

• hfs
hfs文件系统存在于大容量存储设备上，一般为磁盘驱动器。在hp-ux 10.01版本前，这是hp唯一的磁盘文件系统。文件系统大小限制为128gb。

• jfs
也被称为veritas文件系统（vxfs），是一种扩展日志文件系统，提供快速文件系统恢复和联机备份等功能。日志中包含了最近对文件系统数据结构的修改。磁盘出错后，系统能够检查日志文件并执行需要的回滚或前滚操作。

• nfs
nfs允许不同系统通过服务器方式共享文件。nfs提供了在网络上任何地方对文件的透明访问，nfs服务器通过输出一个目录使得网络上的其他主机可以访问这个目录。nfs客户通过mount该目录来访问nfs服务器的目录。对于nfs客户端上的用户，这个目录就相当于一个本地的文件系统。

• cdfs
cd-rom上使用的文件系统。

1.4 ha集群
mc/sg（multi-computer/serviceguard）是hp-ux操作系统上的高可靠集群软件，配置冗余，消除单点故障，保证整个系统连续可用性和安全可靠性。
mc/sg软件由三部分组成，分别是集群管理器（cluster manager）、包管理器（package manager）和网络管理器（network manager）。

1.4.1 集群管理器
集群由节点组成，而节点就是生产机、备份机。
只有在mc/sg的管理下，各个节点才能组成一个集群，其中的生产机节点称为集群协调器（cluster coordinator）。集群协调器接受各节点发送的心跳线消息，可知节点状态。
如果某个节点状态不正常，mc/sg试图形成新的集群，新的集群中不包含不正常的节点。新的集群的配置信息将传给包管理器，使得应用系统不再在不正常的节点上运行。

1.4.2 包管理器
包是运行应用所需的后台进程和服务的总称。包管理器的作用是：
决定何时在何节点运行、挂起、迁移package。
执行用户定义的控制文本从而正确的挂起和运行package。

1.4.3 网络管理器
每个节点的当前活动网卡（主网网卡）应配置其ip地址，这是静态的ip地址。静态的ip地址不会传给另一个节点，但可以传给备份网卡，所以一定不要配置备份网卡的ip地址。
此外，对于每个包应配置其唯一的ip地址，这就是浮动地址（floating address）。集群中的每个节点的浮动地址是相同的，并与主网静态ip地址处于同一网段。启动包时，该浮动地址将分配给主网网卡。主网网卡出现故障时，主网的静态ip地址和包地址都将切换到备份网卡。所以对于应用来讲，访问包时无须知道当前节点的静态ip地址或主机名。

1.5 管理工具
hp-ux 系统有一种名为sam（system administration manager）的管理工具，这种工具功能强大，可以提供完整的联机帮助，引导用户完成系统管理任务。sam命令在hp-ux 11i v3，调整为smh。可以通过输出sam或者smh进入。

2 系统信息查看

2.1 系统物理配置信息：machinfo

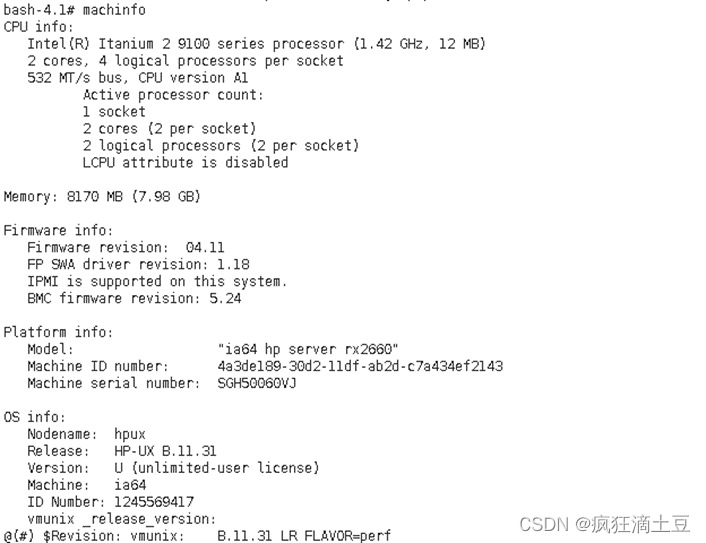

使用命令：machinfo 查询，显示系统的硬件配置信息。也可以使用命令：model只查看主机型号。

2.2 操作系统版本信息：uname -a

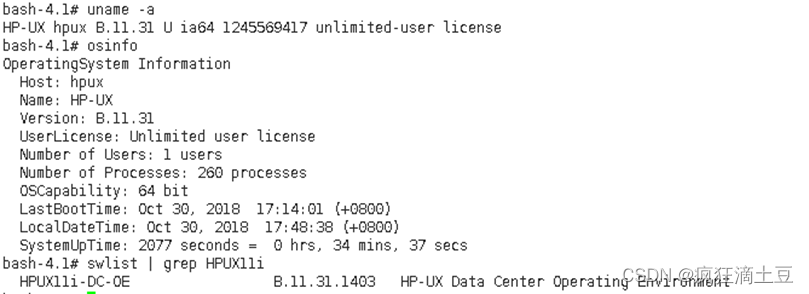

使用命令uname -a、osinfo、swlist | grep hpux11i查询，回显如下：

上图中，hp-ux的版本为b.11.31。
在hp-ux 11.11版之前，hp采用主版本号加小版本号的方式表示hp-ux版本。例如在9版本中，存在9.01、9.03、9.05等版本。
从hp-ux 11.11开始，hp改用版本号11i加上v和代表版本号的数字来标示，其中字母i用于代表其具备互联网功能，因此产生了11i v1、11i v2、11i v3等版本。
例如：hp-ux 11.11即hp-ux 11i v1。hp-ux 11.23即hp-ux 11i v2。hp-ux 11.31即hp-ux 11i v3。

2.3 hba卡-fc
2.3.1 产品型号信息：ioscan -func fc
使用命令：ioscan -func fc查询。关注h/w path、s/w state及description信息。回显信息中，记录最后一列/dev/后面的信息，作为。

上图中，找到两个fc主机端口，速率为4gbps，分配的接口id号为fcd0及fcd1。hba型号为hp ad193-60001。这就表明主机系统已经正常识别出安装的hba了。fc状态为claimed表示可用。
s/w state状态解析：claimed 可用；no hw：设备文件在，硬件找不到；unavailable：设备文件和硬盘在，但不可用。

2.3.2 hba卡驱动信息及wwpn信息：fcmsutil /dev/

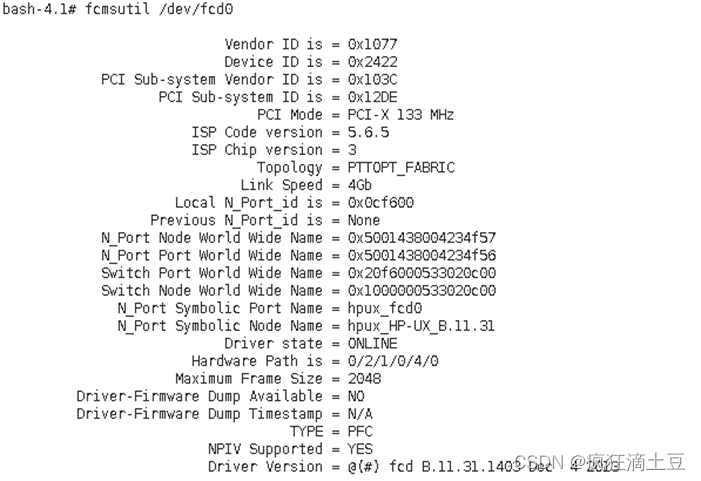

使用命令：fcmsutil /dev/查询，需要关注的有n_port port world wide name（wwpn信息）、link speed以及driver version。

上图中，wwpn号为5001438004234f56，速率为4gb，driver version为fcd b.11.31.1403。

2.3.3 固件版本信息：fcmsutil /dev/ vpd

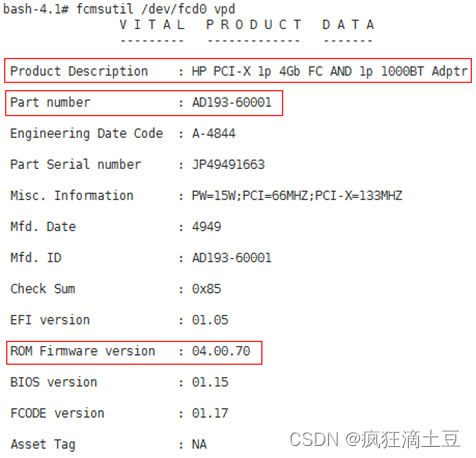

使用命令： fcmsutil /dev/ vpd 查询某个fc端口的固件版本信息。

上图中，fcd0端口的固件版本为04.00.70。

2.3.4 hba超时参数：scsimgr get_attr -h -a path_fail_secs
使用命令：ioscan -p health -c disk 查看磁盘信息。关注online状态磁盘的h/w path。回显信息中，记录h/w path列信息为

使用命令：scsimgr lun_map -h | grep ‘scsi transport protocol’ 查看磁盘是否是光纤协议。

上图中，显示有两条路径。

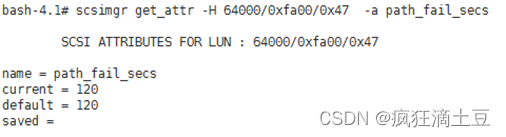

使用命令：scsimgr get_attr -h -a path_fail_secs 查看超时参数，关注current值。

上图中，超时参数为120秒。

2.4 iscsi
2.4.1 ip地址：netstat -rn

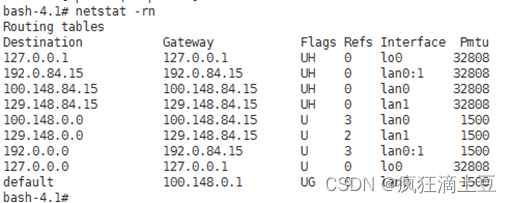

使用命令：netstat -rn 查看系统的ip地址。

上图中，lan0接口有2个ip地址，lan1接口有一个ip地址。

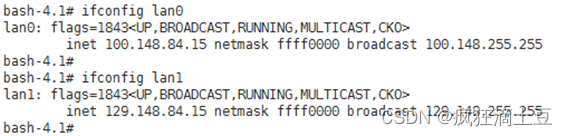

使用命令：ifconfig lan* 查看接口的状态

上图中，接口状态为up。

2.4.2 iscsi软件：ioscan -kfnc iscsi

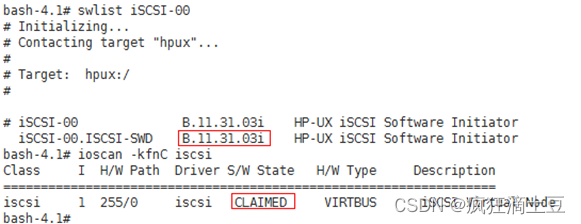

使用命令：swlist iscsi-00 查看iscsi的软件版本，使用命令：ioscan -kfnc iscsi 查看iscsi软件的状态

上图中，iscsi软件的版本是b.11.31.03i，软件状态为claimed可用。
s/w state状态解析：claimed 可用；no hw：设备文件在，硬件找不到；unavailable：设备文件和硬盘在，但不可用。

2.4.3 iscsi启动器信息：iscsiutil -l
使用命令：swlist iscsi-00或者ioscan -kfnc iscsi查询系统是否安装了iscsi软件包。
iscsi软件安装后，会生成iscsi管理工具iscsiutil，其存放路径为：/opt/iscsi/bin/iscsiutil。
使用命令：iscsiutil -l查询系统iscsi启动器信息，关注initiator name信息。

上图中，系统安装了iscsi软件包，iscsi 启动器名称为iqn.1986-03.com.hp:hpux.4a3de189-30d2-11df-ab2d-c7a434ef2143。

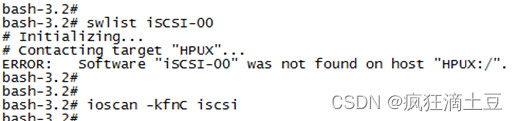

上图中，系统未安装iscsi软件。

2.4.4 iscsi目标器信息：iscsiutil -p –d
使用命令：iscsiutil -p -d收集，关注target数量及ip address。

上图中，iscsi的目标器（即存储）有一个，ip地址是129.148.82.102，使用3260端口相连。使用的认证方式是chap_uni。

2.5 磁盘信息查询

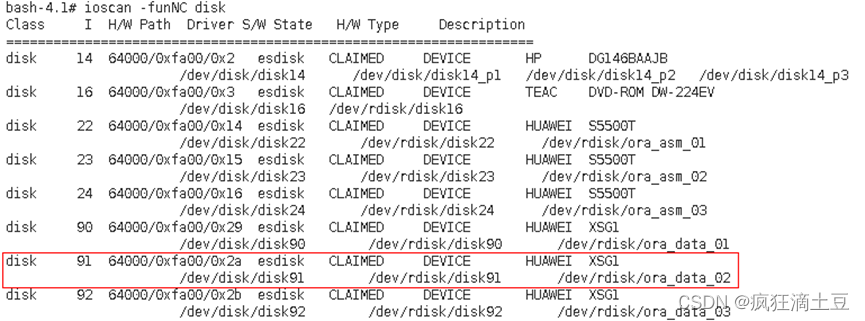

2.5.1 磁盘信息：ioscan -funnc disk
使用命令：ioscan -funnc disk查看系统上的磁盘信息。如果版本是hp-ux 11i v2和11i v1，则可以使用命令：ioscan -func disk来查看。关注h/w path、s/w state、description信息。回显信息中，记录最后一列/dev/disk/ 或者 /dev/rdisk/ 后面的信息，作为。

上图中，主机系统找到从存储系统映射过来的6个lun，disk22-24，disk90~92，状态为claimed可用状态。以disk91为例，/dev/disk/disk91为磁盘的块设备文件名，/dev/rdisk/disk91为磁盘的字符设备文件名。

2.5.2 磁盘容量信息：diskinfo /dev/rdisk/

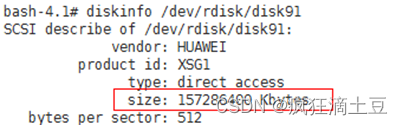

使用命令：diskinfo /dev/rdisk/查看磁盘的容量信息。

上图中disk91的容量是150gb。

2.5.3 磁盘wwn信息：scsimgr -p get_attr all_lun -a hw_path -a device_file -a wwid

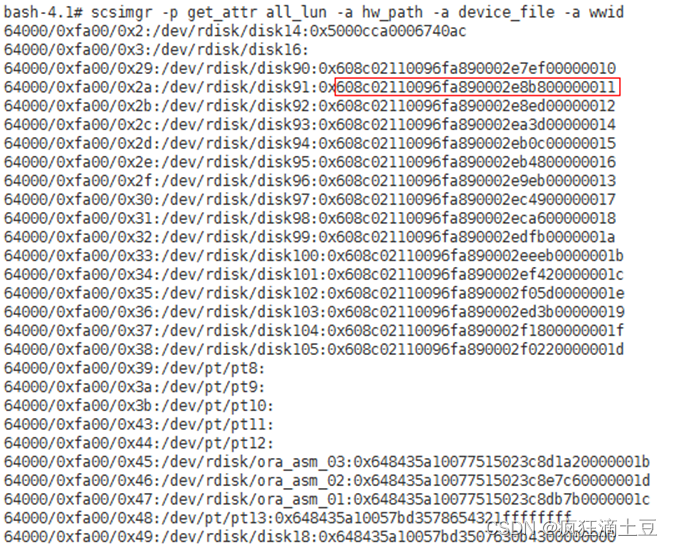

使用命令：scsimgr -p get_attr all_lun -a hw_path -a device_file -a wwid 查看磁盘对应的wwn信息。

上图中，disk91的磁盘对应的lun的wwn信息为608c02110096fa890002e8b800000011。

2.5.4 磁盘的性能监控：iostat -t -l 2

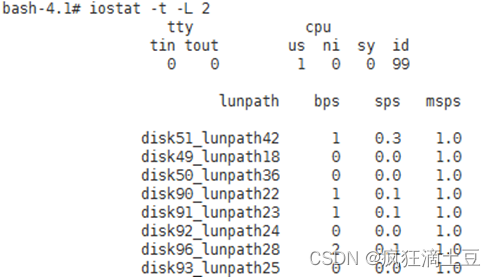

使用命令：iostat -t -l 2查看磁盘的性能监控信息。

2.6 多路径-nmp

2.6.1 是否启用nmp：scsimgr get_attr -a leg_mpath_enable

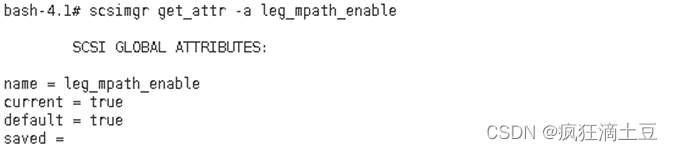

使用命令：scsimgr get_attr -a leg_mpath_enable查看nmp多路径是否启动，默认该功能是启动的。

上图中，current和default都为true，系统已经启用nmp多路径信息。

2.6.2 物理路径信息：ioscan -kfnnc tgtpath

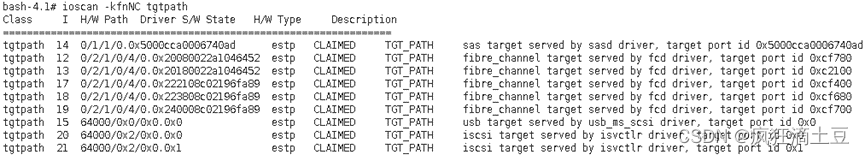

使用命令：ioscan -kfnnc tgtpath收集，关注h/w path、s/w state。

上图中，h/w path 信息中，包含了主机fc端口及存储fc端口信息，两个信息一起组成一条路径信息，以0/2/1/0/4/0.0x240008c02196fa89 为例，0/2/1/0/4是主机的fc端口信息，240008c02196fa89是存储的目标器信息（wwpn）。
可以使用ioscan -func fc命令查看主机的fc端口信息。

2.6.3 物理路径脱机事件信息

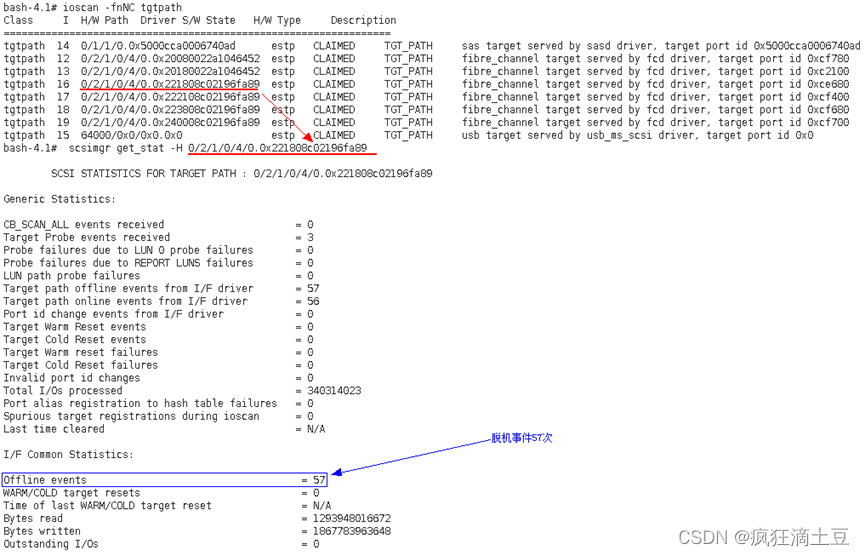

使用命令ioscan -kfnnc tgtpath查询物理路径h/w_path值，再使用scsimgr get_stat -h h/w_path查询脱机事件，回显如下：

脱机事件是指链路断开的次数。

2.6.4 磁盘路径信息：scsimgr lun_map -d

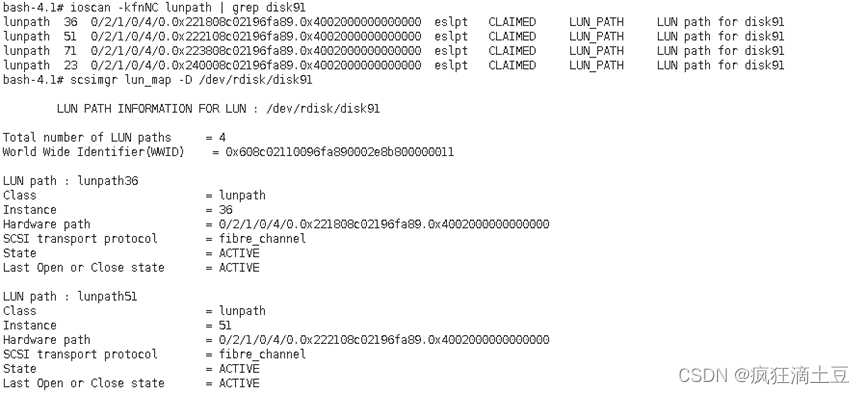

使用命令：ioscan -kfnnc lunpath 或 scsimgr lun_map -d /dev/rdisk/ 收集。

上图中，disk91有4条路径，hardware path 信息中，包含了主机fc端口及存储fc端口信息，两个信息一起组成一条路径信息，以0/2/1/0/4/0.0x222108c02196fa89.0x4002000000000000为例，0/2/1/0/4是主机的fc端口物理地址，222108c02196fa89是存储的目标器信息（wwpn），0x4002000000000000 和主机寻址方式、主机lun id有关的一组64bit的数值，04部分表示主机的寻址方式为：volume set addressing，标红的部分002为lun的hostid。state显示路径的状态，所有路径状态都是active，没有启动alua或者alua配置没有生效。

上图中， state=active的路径对应ao路径，state=standby的路径对应an路径，说明alua配置已经生效。

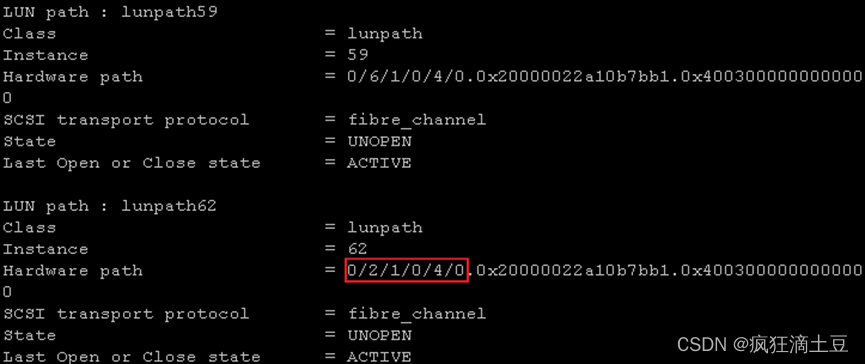

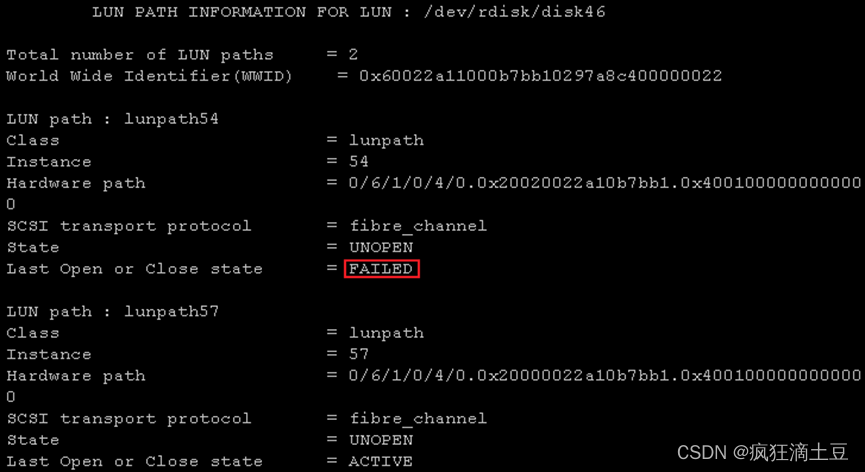

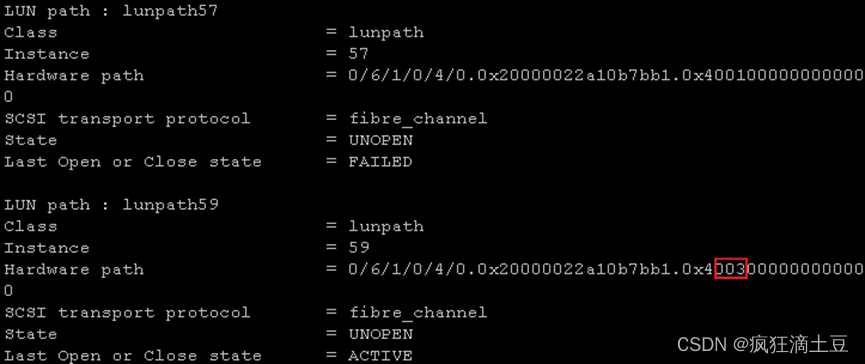

当存储系统映射给主机的lun上没有任何业务的时候，主机上的路径状态会变成“unopen”。此时只需要执行一下硬件扫描命令或者是对映射的lun进行读写操作就可以恢复成“active”的状态。

注：
在hp-ux系统上存在一种鉴权机制，系统会保存每个lun的wwn信息，执行ioscan进行lun扫描的时候，会对这些lun的wwn进行检查，当发现lun的wwn改变的时候，就会导致鉴权失败，后续的lun也无法使用。
hp-ux主机要求存储报给主机的lun的host id从0开始，主机记录这个host id 0的lun信息，如果这个lun的信息发生变化，则主机会将后续的所有lun对应的磁盘置为不可用状态。当存储报给主机的lun的host id不从0开始时，会给主机一个lunz的信息（代替host id 0的lun），主机记录lunz的信息，如果lunz发生变化，则主机会将后续的所有lun对应的磁盘置为不可用状态。

2.6.5 磁盘路径策略信息：scsimgr get_attr -d

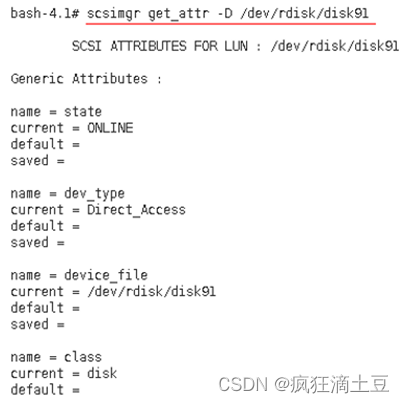

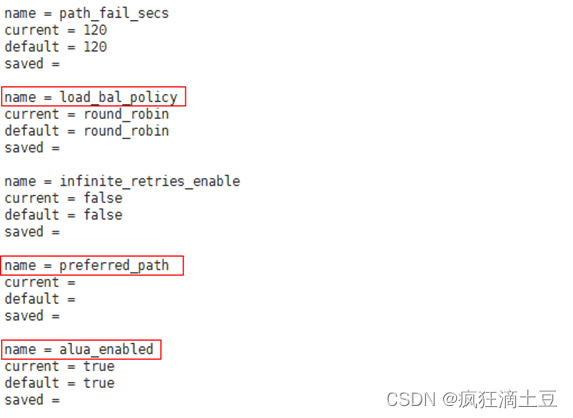

使用命令：scsimgr get_attr -d /dev/rdisk/查看磁盘的详细路径策略信息（参数很多，信息很长），可以使用：scsimgr get_attr -d /dev/rdisk/ -a alua_enabled查看指定参数值。

上图中，disk91负载均衡策略为round_robin，优选路径没有配置，alua配置已经开启（开启alua后，默认使用alua策略）。

可使用scsimgr get_attr -d /dev/rdisk/ -a alua_enabled命令查看磁盘的alua配置。

2.6.6 磁盘配置属性信息：scsimgr get_info -d

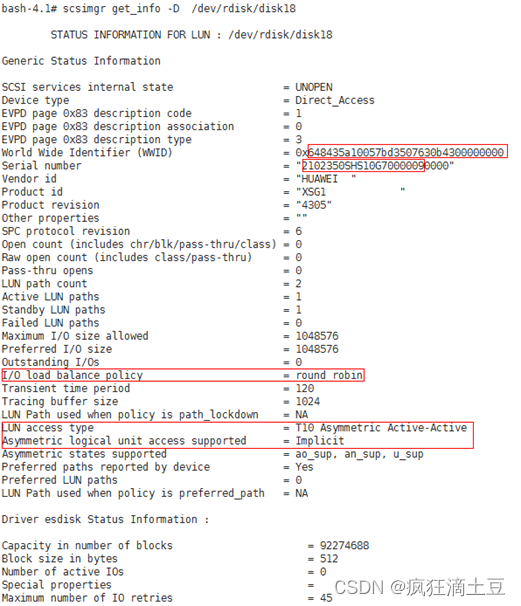

使用命令scsimgr get_info -d /dev/rdisk/查看，关注world wide identifier (wwid)（磁盘的wwn），serial number（存储的sn），i/o load balance policy（负载均衡策略），lun access type（是否开启alua）。

上图中，磁盘的wwn为648435a10057bd3507630b4300000000，存储的sn为2102350shs10g7000009，存储厂商为huawei，磁盘的负载均衡策略为round_robin，lun access type属性显示为t10 asymmetric active-active，表示支持alua，asymmetric logical unit access supported表示隐式alua。

上图中，磁盘的负载均衡策略i/o load balance policy为round_robin；未开启alua属性。

2.6.7 磁盘路径超时配置信息

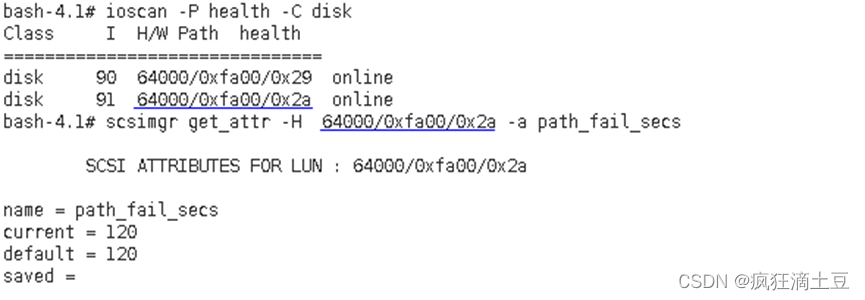

使用命令：ioscan -p health -c disk确认磁盘h/w path后，再用命令：scsimgr get_attr -h h/w_path_id -a path_fail_secs显示磁盘的超时时间，关注current参数。

上图中，超时参数为120秒。

2.6.8 其他超时参数信息

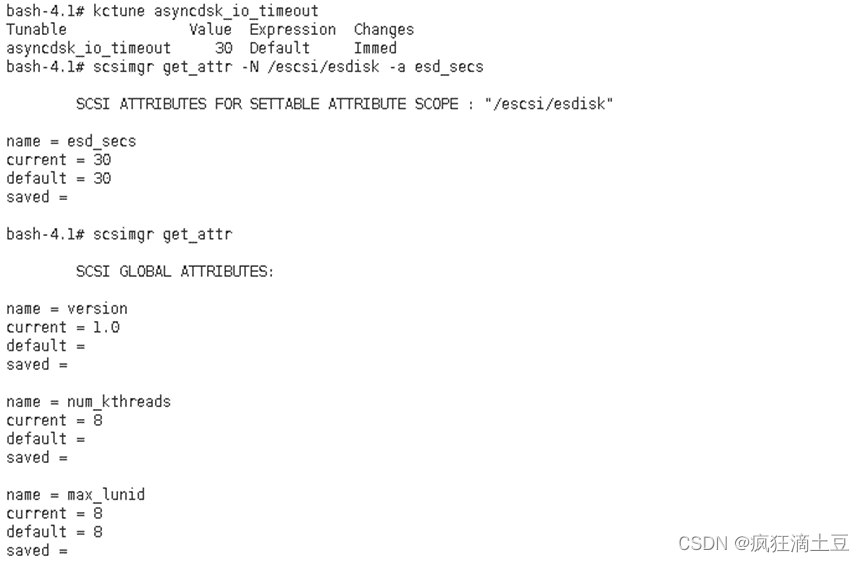

使用命令kctune asyncdsk_io_timeout、scsimgr get_attr -n /escsi/esdisk -a esd_secs、scsimgr get_attr收集，回显如下：

2.6.9 多路径配置文件-无
hp-unix无统一配置文件，需要单个磁盘进行策略修改。

2.7 卷信息查询

2.7.1 物理卷信息：pvdisplay -l /dev/disk/

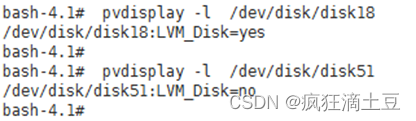

使用命令：pvdisplay -l /dev/disk/查看磁盘是否创建物理卷。

物理卷创建成功，则lvm_disk的值为yes，否则为no。

2.7.2 物理卷组信息及状态：vgdisplay -v

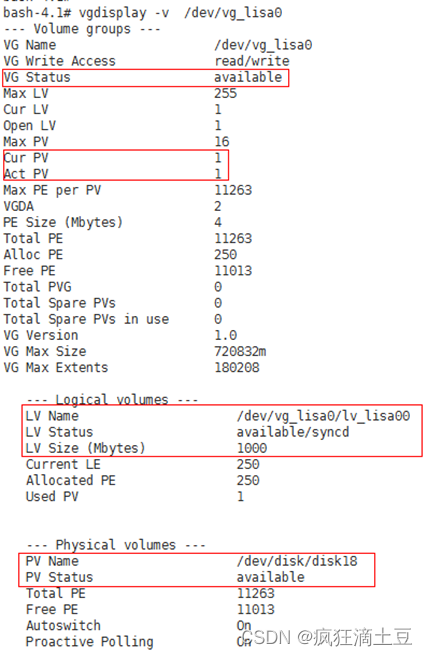

使用命令：vgdisplay查看所有的vg信息，使用命令：vgdisplay -v显示所有vg的详细信息（包括pv及lv的信息），使用vgdisplay -v /dev/vgid显示具体某个vg的详细信息。

上图中，vg的状态为可使用，其下有一个pv为/dev/disk/disk18，其上有一个lv为/dev/vg_lisa0/lv_lisa00，状态都为科使用。

2.7.3 lv信息及状态：lvdisplay /dev/vgid/lvid

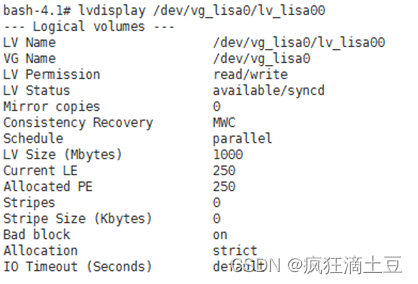

使用命令lvdisplay /dev/vgid/lvid查看lv的信息及状态。

上图中，lv的状态为可使用/已同步。

2.7.4 文件系统信息: bdf

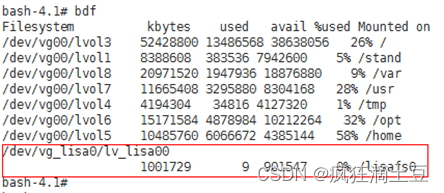

使用命令：bdf 显示文件系统信息。

上图中，文件系统lisafs0大小为1gb，基本未使用。

2.7.5 查看挂载信息: cat /etc/fstab
使用命令：cat /etc/fstab 查看当前系统上已有的挂载信息

2.7.6 查看挂载版本信息: mount -v

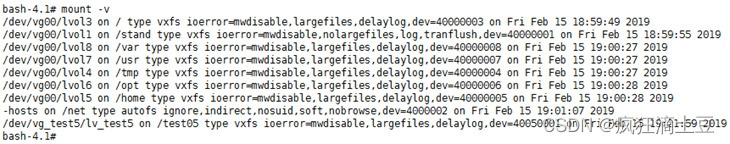

使用命令：mount -v 查看挂载的版本信息

2.8 集群信息
使用cmviewcl –v命令查看集群状态。

2.9 系统日志信息：cat /var/adm/syslog/syslog.log

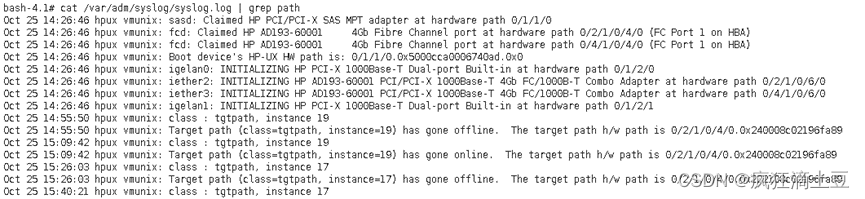

使用cat /var/adm/syslog/syslog.log查看系统日志，必要时下载该日志文件。

3 oracle数据库应用
需要使用oracle asm管理员账号查询asm卷组相关配置参数

3.1 判断oracle数据库是否使用asm及获取oracle_sid信息
使用命令：ps -ef | grep pmon确认oracle数据库是否使用asm，+asm回显表示使用asm磁盘，反之使用文件系统。使用asm磁盘组时，在回显中记录最后一列asm_pmon_后的字符，即为asm实例<oracle_sid>值。

上图中，asm的管理员账号为grid。asm实例名称即oracle_sid值为+asm
记录结果其值为“+asm”表示oracle数据库是单机版，其值为“+asm1”表示是rac环境，本机为节点1，其值为“+asm2”表示是rac环境，本机为节点2；

3.2 获取asm实例oracle_home值
执行命令ps -ef | grep ocssd.bin，记录回显中关键字ocssd.bin行以下各列信息：

记录第一列字符，即为asm实例管理用户
记录最后一列/bin/ocssd.bin之前的路径字符，即为asm实例<oracle_home>值

3.3 设置环境变量，进入数据库

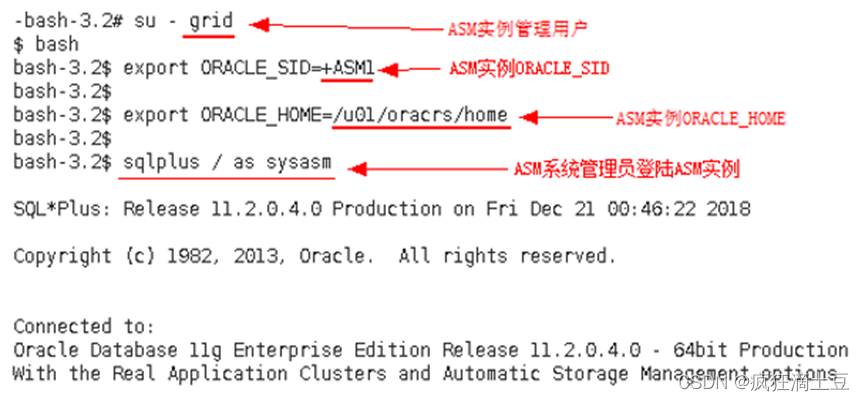

执行命令su - grid，切换用户至asm实例管理用户下（grid为查询到的uid用户），并export设置oracle_home、oracle_sid环境变量，然后以sqlplus / as sysasm 登录asm实例。
su - grid：grid为记录的asm实例管理用户
export oracle_sid=<oracle_sid>
export oracle_home=<oracle_home>

3.4 设置sql回显的显示参数

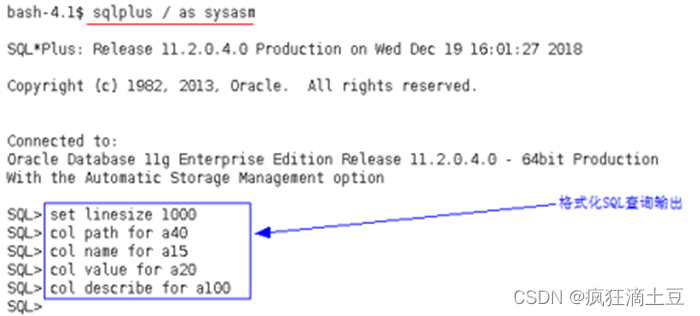

进入数据库后获取信息之前，设置显示参数，格式化sql查询输出格式，使用如下sql语句（可根据实际输出调整参数值）
set linesize 1000
col path for a40
col name for a15
col value for a20
col describe for a100

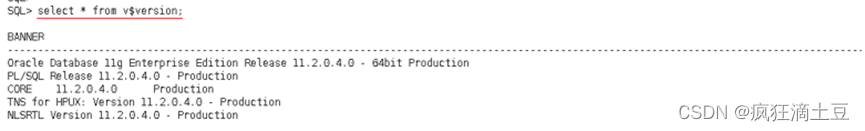

3.5 查询数据库版本信息：select * from v$version;使用sql语句：select\ast fromv$version; 查询数据库版本信息。数据库版本为：11.2.0.3、11.2.0.4或者12.1.0.1时，pst的超时参数默认是15秒，存储升级有中断业务的风险。

上图中，oracle数据库的版本为11.2.0.4

3.6 查询asm磁盘组类型

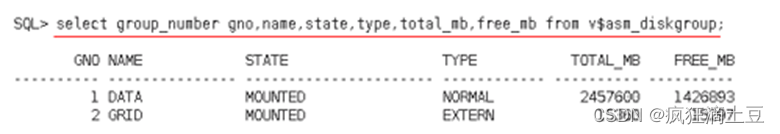

使用sql语句：select group_number gno,name,state,type,total_mb,free_mb from v$asm_diskgroup; 查询asm磁盘组类型信息，asm磁盘有3种类型：high、normal、extern；只有high/normal类型磁盘组存在pst心跳踢盘，导致此asm磁盘组上的业务中断。

上图中data磁盘的类型为normal，grid磁盘的类型为extern。

3.7 查询oracle数据库asm磁盘组子磁盘信息

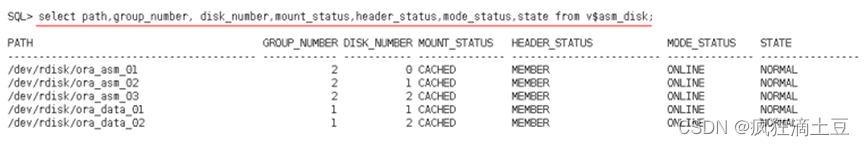

使用sql语句：select name,path,group_number, disk_number,mount_status,header_status,mode_status,state from v$asm_disk; 查询oracle数据库asm磁盘组子磁盘信息。

上图中，asm的磁盘组有3个子磁盘，状态都是normal的，第一列显示了子磁盘的路径信息。

3.8 查询asm磁盘组pst超时时间
使用sql语句：select a.ksppinm name,b.ksppstvl value,a.ksppdesc describe from x$ksppia,x$ksppcv b where a.inst_id = userenv(‘instance’) and b.inst_id = userenv(‘instance’) and a.indx = b.indx and a.ksppinm like ‘_asm_hbeatio%’ escape ‘’;查询asm超时时间，11.2.0.3~12.1.0.1 默认是15秒，其他版本默认120秒，回显如下：

3.9 查看磁盘的权限信息：ls -al /dev/rdisk

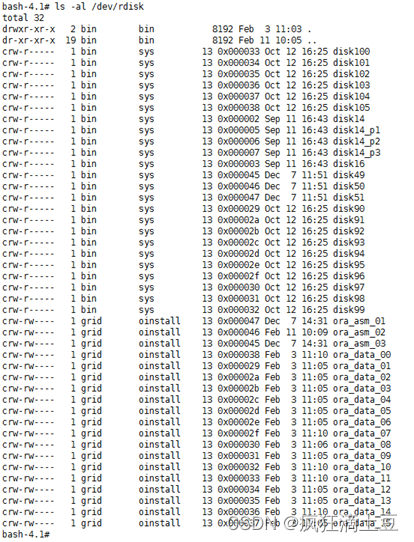

使用命令：ls -al /dev/rdisk 查看物理磁盘及逻辑磁盘权限信息。

上图中，disk磁盘为系统使用，权限为sys，ora被oracle数据库asm磁盘组使用，其管理员为grid，权限为oinstall。

3.10 asm日志信息查询
在asm系统管理员账户grid下，
单机数据库使用cat $oracle_base/diag/asm/+asm/+asm/trace/alert_+asm.log查询
rac数据库使用cat $oracle_base/diag/asm/+asm/+asm1/trace/alert_+asm.log查询（路径中+asm1为节点id，节点1为+asm1、节点2为+asm2）

4 数据库磁盘配置关系
4.1 oracle数据库磁盘与lun的对应关系
oracle数据库下面使用sql语句：select name,state,path from v$asm_disk; 查看oracle数据库使用的子磁盘信息；
上图中，grid磁盘组有3个子磁盘，data磁盘组有16个子磁盘。记录子磁盘的path路径信息。以/dev/rdisk/ora_data_02为例，进行下一步信息查看。

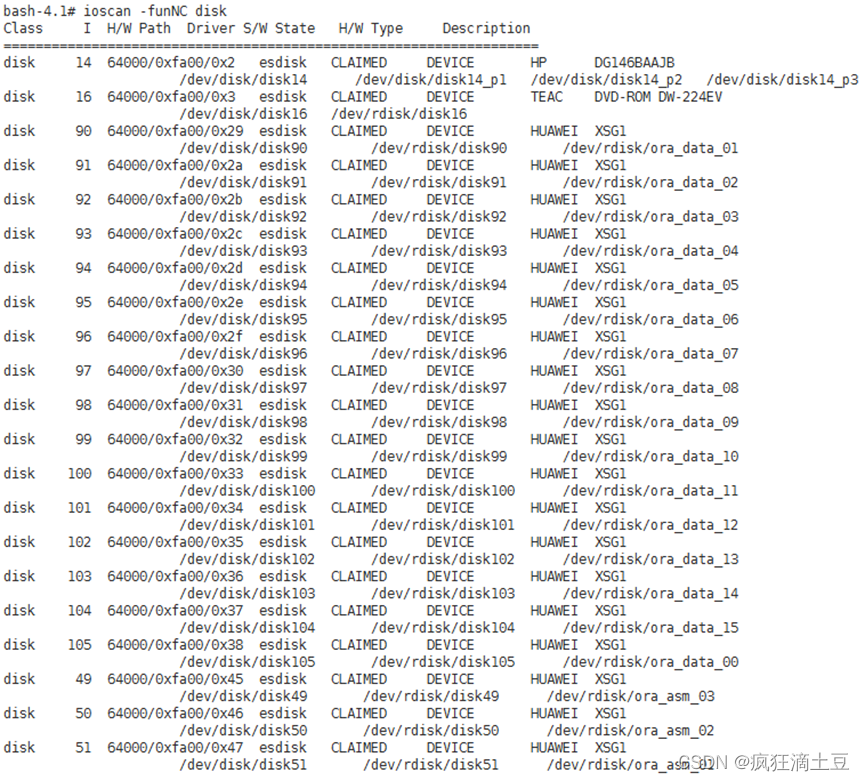

使用命令：ioscan -funnc disk 查看磁盘信息，查看description中的磁盘信息，与上一步获取的信息对应查看。

上图中，/dev/rdisk/ora_data_02的磁盘对应磁盘是disk91。进行下一步信息查看。

使用命令：scsimgr -p get_attr all_lun -a hw_path -a device_file -a wwid 查看磁盘的wwn信息。

上图中，lun的wwn信息为608c02110096fa890002e8b800000011。
通过以上信息查看，asm子磁盘和lun信息已经对应。

4.2 数据库存信息查询
4.2.1 确定数据库是单机版还是集群版：ps -ef | grep pmon
（ssh登陆主机收集）主机使用命令：ps -ef | grep pmon确认oracle数据库是否使用asm，+asm回显表示使用asm磁盘，反之使用文件系统。

上图中，asm的管理员账号为grid。asm实例名称为+asm
记录结果其值为“+asm”表示oracle数据库是单机版，其值为“+asm1”表示是rac环境，本机为节点1，其值为“+asm2”表示是rac环境，本机为节点2；

（jdbc收集信息）asm管理员用户使用sql语句：show parameter instance_name 查看。

4.2.2 单机版

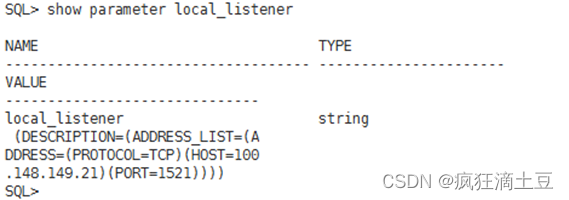

（jdbc收集信息）使用sql语句：show parameter local_listener 获取oracle数据库的监听ip地址，确定具体物理主机。再使用sql语句：select instance_name,host_name from v$instance; 获取主机名。


上图中，监听地址为100.148.149.21，主机名称为rac01。

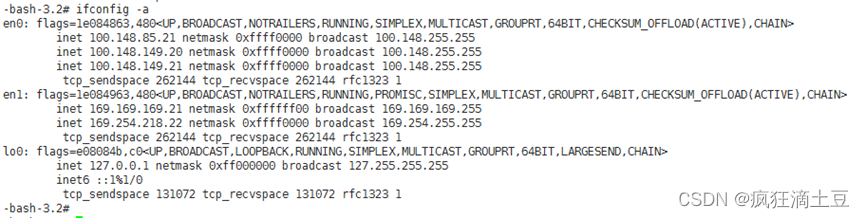

（ssh登陆主机查询）主机上使用命令：ifconfig -a 查看主机的ip地址，使用命令：hostname 查看主机名。

通过 主机ip地址和主机名 确认数据库与主机的关联关系，如果此数据仍然有重复，则需要再增加磁盘信息进行精准确认，参考

4.2.3 获取asm实例oracle_home: ps -ef | grep ocssd.bin
使用命令：ps -ef | grep ocssd.bin

上图中，asm实例oracle_home值为/u01/oracrs/product/11gr2/grid。

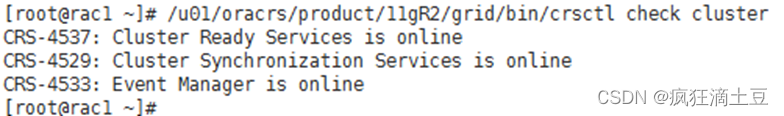

4.2.4 集群状态: $oracl{e}_{h}ome/bin/crsctlcheckcluster使用命令：$oracle_home /bin/crsctl check cluster 查看集群状态信息

上图中，集群状态为online（3个状态均看）

4.2.5 节点状态查询: $oracl{e}_{h}ome/bin/olsnodes-s使用命令：$oracle_home/bin/olsnodes -s

上图中，rac集群有2个节点，都为active状态。

4.2.6 集群名称查询: $oracl{e}_{h}ome/bin/cemutlo-n使用命令：$oracle_home /bin/cemutlo -n

上图中，集群名称为 rac-cluster

4.2.7 集群ip地址查询: srvctl config scan

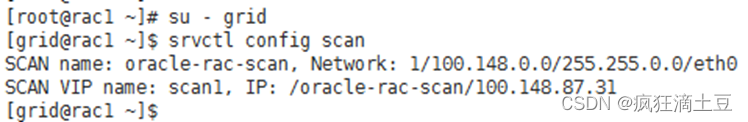

在asm管理员用户下（执行命令：su - grid），使用命令：srvctl config scan
上图中，100.148.87.31即为集群的集群ip地址。

4.2.8 集群单节点ip地址及状态信息: srvctl config nodeapps

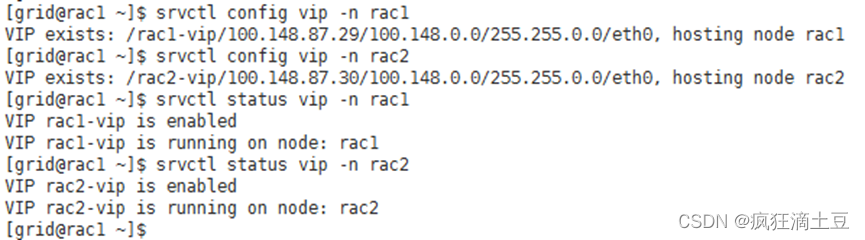

在asm管理员用户下，使用命令：srvctl config vip -n 查看节点ip地址，使用命令：srvctl status vip -n 查看节点状态。

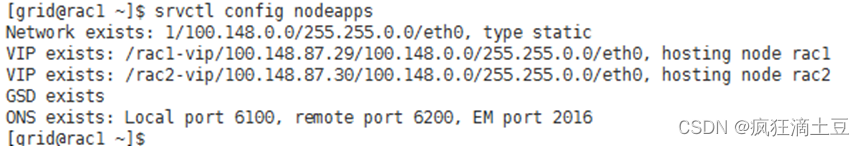

或者使用命令：srvctl config nodeapps

上图中，vip地址为100.148.87.29/30。

附：系统常用维护命令

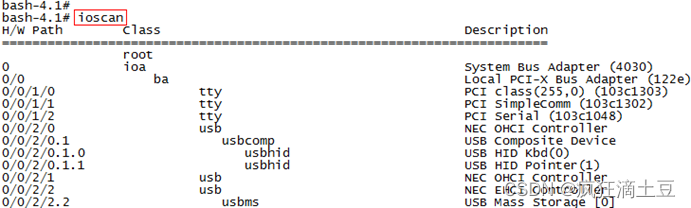

1、硬件扫描命令：ioscan

2、iscsi
2.1 启动器iqn修改
使用命令iscsiutil -i -n iqn.1986-03.com.hp:louis2018.1234567890修改iscsi的iqn。
iscsi initiator name命名规则如下：
格式为iqn.domaindate.reverse.domain.name:optional name，iqn名字中，只允许出现下面的字符：
特殊字符：破折号（‘-’），点号（‘.’），冒号（‘:’）
小写英文字母：‘a’…‘z’
阿拉伯数字：‘0’…‘9’
此外，还要求名字的字符数长度不得超过223。
2.2 添加目标ip
使用iscsiutil -a -i 192.168.5.6添加目标ip。

3、 nmp多路径启用
如果发现系统的nmp状态为false，则可以使用下面的命令进行调整。
scsimgr set_attr -a leg_mpath_enable=true
scsimgr save_attr -a leg_mpath_enable=true

如果发现单个lun的nmp状态为false，则可以使用下面的命令进行调整。第一条设置命令临时生效，重启主机后就会失效。第二条设置命令是永久生效。二者选一即可。
scsimgr set_attr -d /dev/rdisk/disk24 -a leg_mpath_enable=true
scsimgr save_attr -d /dev/rdisk/disk24 -a leg_mpath_enable=true

4、 重启主机命令
使用命令：shutdown –ry 0 重启主机。

5、 磁盘漂移
hp 11i v1,v2中磁盘块设备地址方式为legacy hardware paths，v3系统中有两种块设备地址生成方式，除了legacy hardware paths外，还支持lun path hareware path，这两种地址生成规则不同，分别加以介绍。
5.1 lun path hareware path

• 磁盘的块设备地址

  各字段 含义
  0/6/1/0/4/0 hba卡端口的物理地址
  0x20020022al0b7bb1 target的port wwn
  0x400000000000000 和主机寻址方式、主机lun id有关的一组64bit的数值，04部分表示主机的寻址方式为：volume set addressing标红的部分000为lun的hostid

• 磁盘盘符漂移分析
  lun的块设备地址与hba卡端口物理地址、tgt的port wwn及host lun id相关，这三个参数发生变化，可能会盘符漂移。

1. target port wwn
   当target port wwn发生变化，主机端会打印提示信息：

   盘符未出现漂移，仍可正常读写，此时查看lun的路径信息会显示两条路径，之前的那条状态为failed，如下图所示。


2. lun host_id
   lun 的主机lun_id发生变化后，主机端仍可对lun正常读写，读写之前主机会对lun下发查询命令更新lun信息，此时查看lun的物理路径，发现原来的物理路径状态变为failed，由新的host id生成了新的物理路径。如下图所示：


3. hba卡端口物理地址
   hba卡端口物理地址变化后，主机端会打印提示信息：

   此时lun变得不可读写，需要添加启动器后，在主机端执行扫lun操作，lun盘符未漂移，恢复为可读写状态，此时查看lun的物理路径，由新的hba卡端口物理地址生成新的物理地址。如下图所示:


• 小结
  lun path hareware path方式中，hba卡端口物理地址、tgt的port wwn及host lun id参数发生变化，都会导致主机端为lun生成一条新的物理路径，原来的物理路径状态变为failed。但是物理路径的变化都不会导致盘符漂移。

5.2 legacy hardware paths

• 磁盘的块设备地址

  字段 含义 具体含义
  0/3/1/0/4/0 adapter hba卡端口物理地址
  8 domain 交换机模式时为tgtn_port_id的第一个字节，私有仲裁环模式时固定为8
  0 area 交换机模式时为tgt n_port_id的第二字节，私有仲裁环模式时值固定为0
  1 port 由hba卡的拓扑模式、lun寻址方式和阵列端端口决定
  0 bus 由hba卡的拓扑模式、lun寻址方式和阵列端端口信息决定
  0 target 由hba卡的拓扑模式和lun寻址方式决定
  0 lun 由lun寻址方式决定，lun寻址方式采用logical unit addressing方式，该值为主机lun id

• 磁盘盘符漂移分析
  字段 - 变化是否会引起盘符漂移 - 恢复措施
  adapter - 是 - 阵列端添加启动器，主机端执行扫lun命令：ioscan，insf -e
  domain - 是 - 重新扫描磁盘：ioscan，insf -e
  area - 是 - 重新扫描磁盘：ioscan，insf -e
  port - 是 - 重新扫描磁盘：ioscan，insf -e
  bus - -
  target - -
  lun - 是 - 重新扫描磁盘：ioscan

注意：
1.变更组网会让domain和area字段发生变化。
2.更换阵列连接到交换机的端口会让area值变化。
3. 换插阵列端端口会让port值发生变化。
3.更换主机连接到交换机的端口，以上字段均不会发生变化，盘符不会出现漂移。
4. bus和target暂时没有找到会触发其改变的场景，应该是是属于主机内部的通道上的硬件地址，一般情况下应该不会改变。

• 小结
  legacy hardware paths方式中，参数发生变化都会导致盘符发生漂移，lun状态变得不可以读写，需要在主机端重新扫描磁盘，生成新的块设备地址。
