核心
-
将2d图像特征转换到bev feature特征
-
该算法是bev领域中的一大基石
整体流程
-
流程步骤
-
（1）利用backbone获得环视图像（6张图片）的特征；
-
（2）利用几何关系创建每张图片的视锥；
-
（3）利用相机的内外参，将视锥点云投影到ego坐标系下；
-
（4）利用voxel pooling 将环视图像特征转换为bev特征；
-
（5）bev encoder 对特征进一步融合，添加network head获得任务结果
-
-

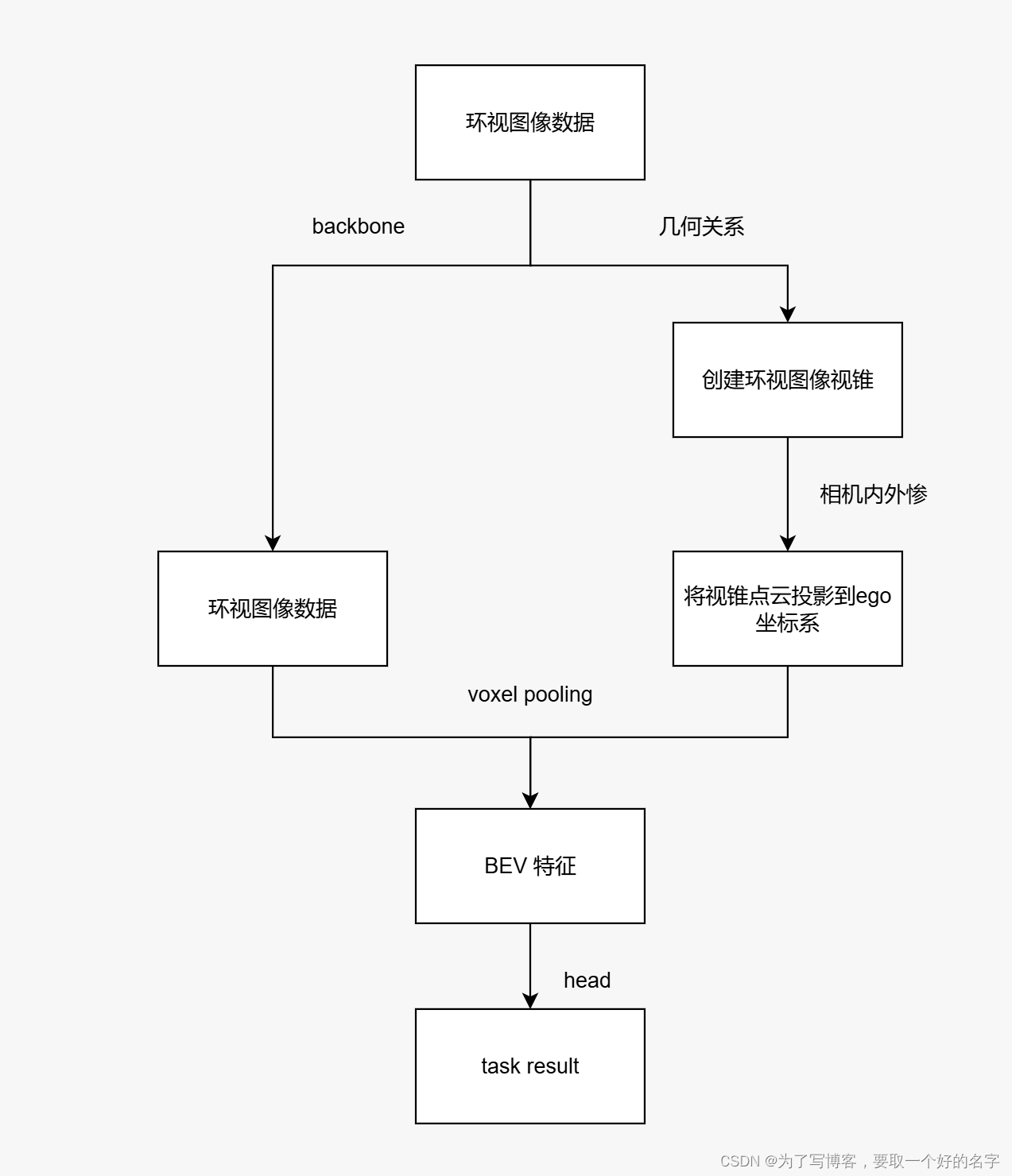

整体流程的示意图如下所示
分步阐述
backbone
-
使用efficientnet网络作为backbone，提取每张图片中的深度特征d=41，语义特征c=61
-
特征图获取流程
-
使用efficientnet-b0获得特征图：24 x 512 x 8 x 22
-
24：b x n -> b=4，n=6 -> 考虑前面3帧和当前帧图像；6张图片（从该部分看相机的数量只能为6，除非重新训练）
-
fh：8；fw：22
-
-
利用1 x 1卷积将特征图的通道数变为512->105（64+41），24 x 105 x 8 x 22
-
105个特征通道中前64个通道为语义通道，后41个通道为深度通道
-
该部分网络进行了深度估计，通过训练所得
-
-
取出后41个特征通道（深度通道），进行softmax概率估计
-
利用广播机制，将语义通道24 x 64 x 1 x 8 x 22 与深度通道24 x 1 x 41 x 8 x 22进行外积，最终获得24 x 64 x 41 x 8 x 22特征图
-
取出上述某一帧中一张图片的特征图：64 x 41 x 8 x 22，其中的每个特征点的维度为 64 x 41
-
如果该特征点的表征为3m距离的狗，则64个语义通道内，表示狗的语义通道的值最大；3m对应的深度通道距离最大。两个通道利用广播的机制相乘，最大的通道即可表示为3m距离的狗
-

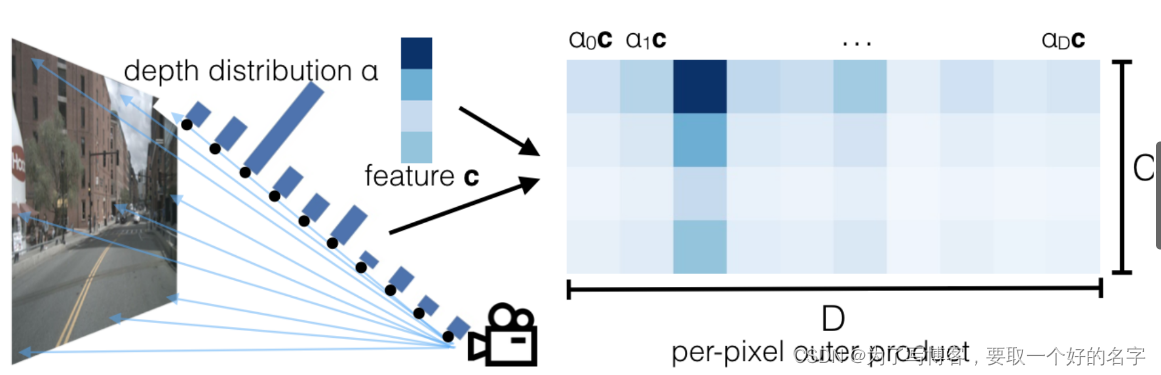

广播机制如下所示，c x a 获得matirx_(c x a)，可以通过该方式获得最大的通道
-
-
-
几何关系（创建视锥）和视锥投影到ego
-
总体流程：像素视锥点->剔除图像增强矩阵的影响->生成camera坐标系下的三维视锥点->将视锥点投影到ego坐标系下
-
像素视锥点（u,v,d）的选择：
-
由于最终的特征图尺寸为：8 x 22，则在原始图像上将图片分为8 x 22个图片块（patch）
-

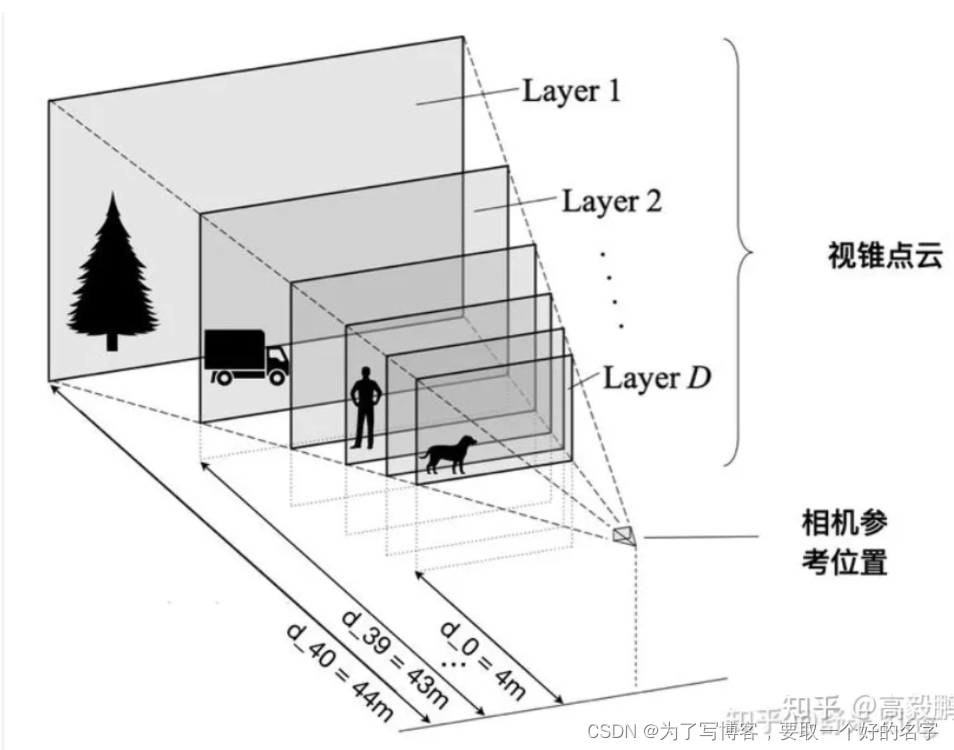

将每个图像块的顶点 + 预设深度（4~45m），即可完成视锥点的构建，形状为d x fh x fw x 3
-

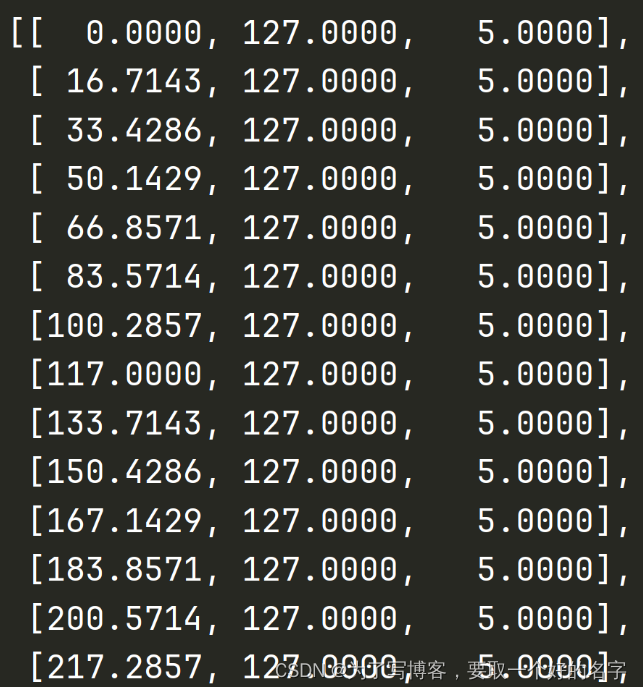

下图所示，第一列为x坐标、第二列为y坐标，第三列为预设深度值
-

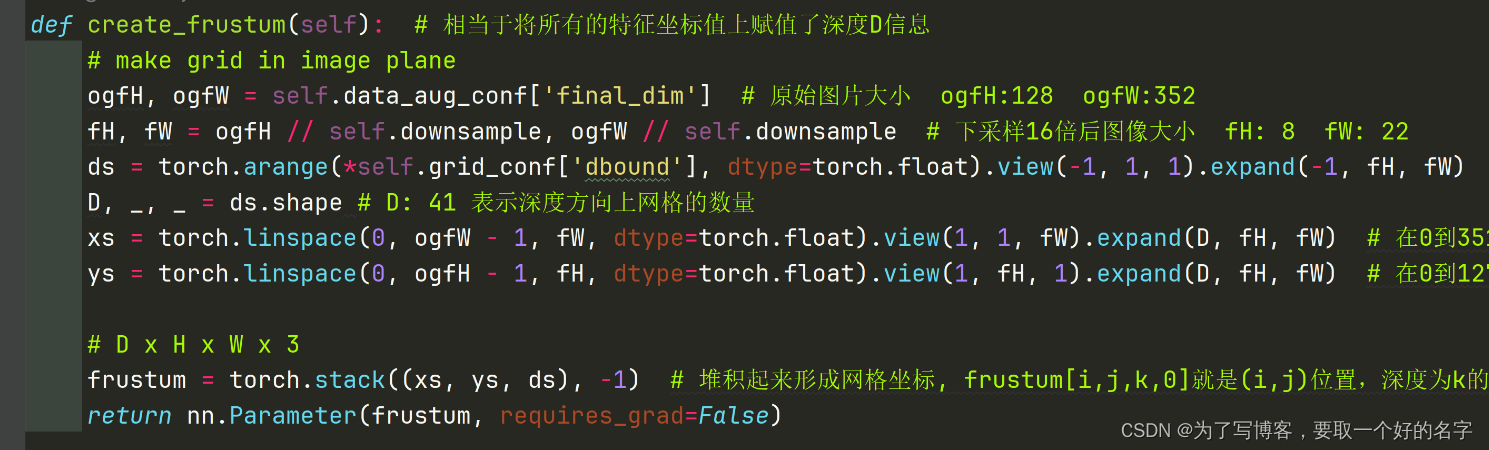

代码如下所示：
-
-
剔除增强矩阵的影响
-
目的：例如，可消除图片旋转的影响
-
利用下列公式消除图像增强的像素视锥的影响
p i m g ′ = a − 1 p i m g p^{'}_{img}=a^{-1}p_{img} pimg′=a−1pimg
-
-
获得camera坐标系下视锥点的坐标：
- 利用下列公式，最终才能获得三维坐标系下的视锥点（形状如视锥）
p c a m = i − 1 ( p i m g ∗ d ) p_{cam} = i^{-1}(p_{img}*d) pcam=i−1(pimg∗d)
- 利用下列公式，最终才能获得三维坐标系下的视锥点（形状如视锥）
-
将camera坐标系下的视锥点转换到ego坐标系
-
利用camera->ego的tf变换关系能够直接获得，略
-
最终获得的视锥点形状为：b x n x d x h x w x 3
-
voxel pooling
-
目的：将环视图像特征转换为bev特征
-
已有图像特征：b x n x d x h x w x c；视锥点：b x n x d x h x w x 3
-
将图像特征铺开，变为（b x n x d x h x w） x c；将视锥点铺开，变为（b x n x d x h x w） x 3。此时，视锥点与图像特征一一对应，可通过训练获得该内在联系
-
将视锥点分配到预设的bev网格内，获得栅格坐标。如下公式所示，其中bx：第一个网格的中心点；dx：每个网格的宽度；gemofeats为视锥点。
- 由于计算栅格坐标时，是取整操作（int），所以存在某几个视锥点位于一个栅格网格内
- 由于预设的xyz范围为[-50, 50]、[-50, 50]、[-10, 10]，所以可剔除超出该范围的视锥点。同时，也剔除对应的图像特征点
-
g e m o f e a t = g e m o f e a t − ( b x − d x / 2 ) / d x gemofeat = gemofeat - (bx - dx / 2) / dx gemofeat=gemofeat−(bx−dx/2)/dx
-
将一个栅格内多个视锥点对应的特征点进行sum pooling，也就是将落在同一个栅格内的多个特征点进行相加操作
-

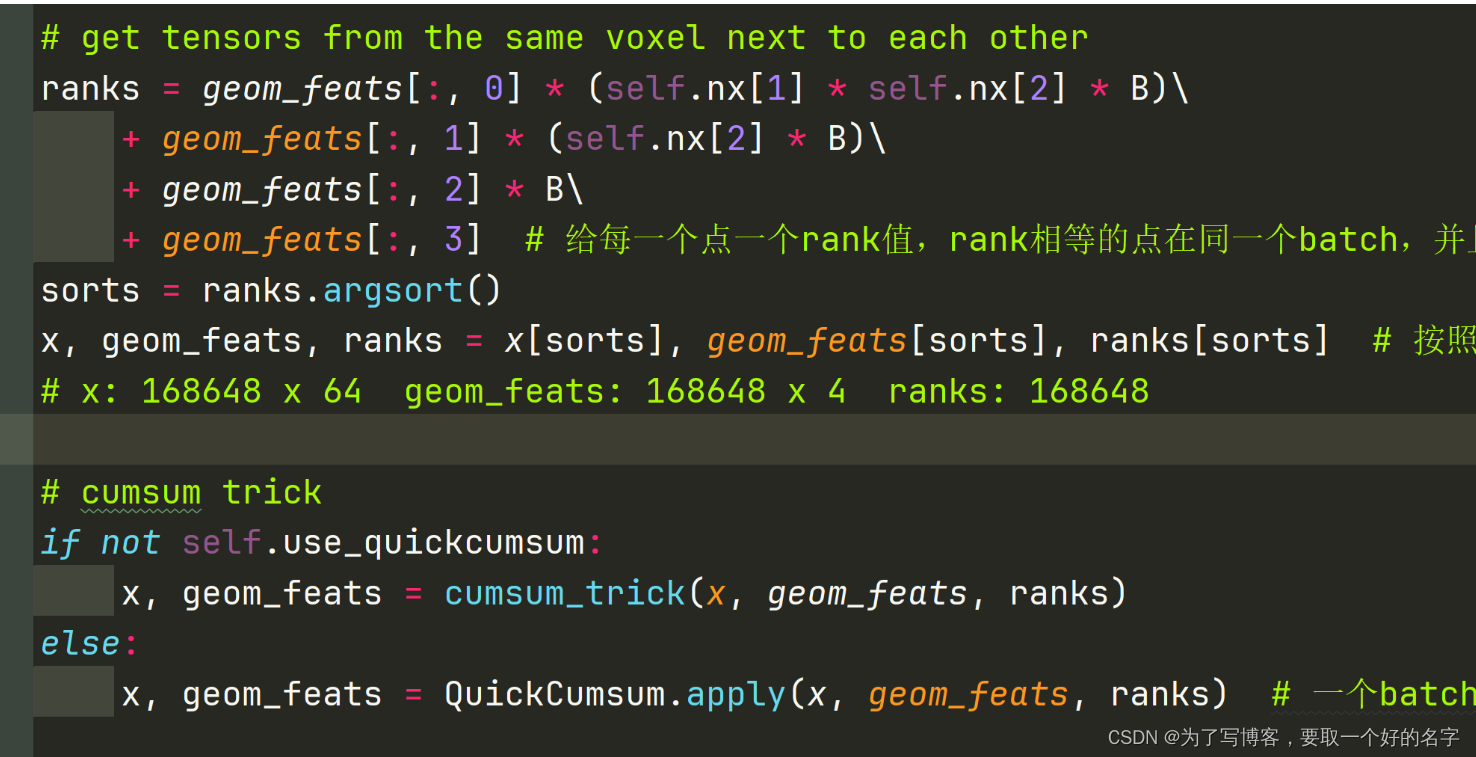

由于特征点的shape大小不一，无法进行批量操作，需要使用如下代码部分进行操作，但实现的效果如上所示。
-
论文中，经过sum pooling后，图像特征的shape为：17375 x 64
-
-

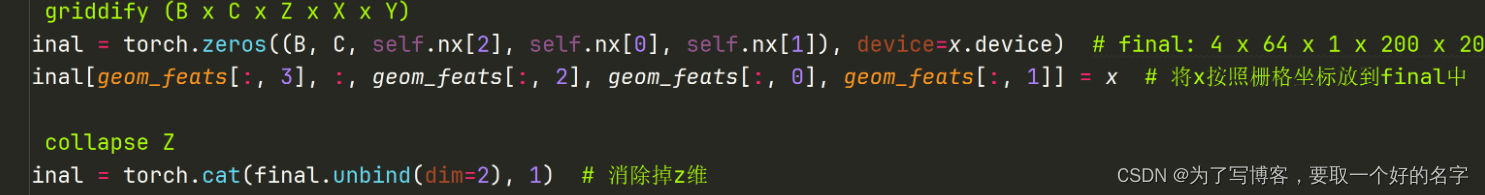

将图像特征按照对应视锥点的位置（即bev栅格的位置）填入bev特征图中，获得最终的bev特征图
- bev栅格的索引位置远大于图像特征数量
head
- 依据不同的任务添加不同的head即可，略
总结
-
lss算法通过相机内外参显式的获取图像深度。其中，生成视锥点、图像特征转换到bev特征的思想值得深究
-
不足
-
没有考虑相邻环视图像的特征，图像特征分散获取
-
图像特征重叠时，使用sum pooling的方式，太过简单、粗暴
-
