经典目标检测yolo系列(三)yolov3算法详解

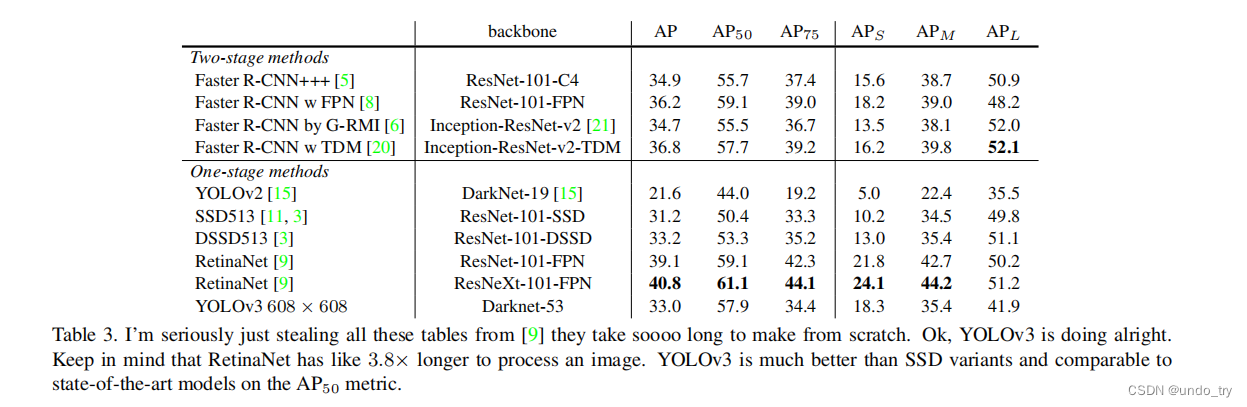

不论是yolov1，还是yolov2，都有一个共同的致命缺陷：小目标检测的性能差。尽管yolov2使用了passthrough技术将16倍降采样的特征图（即c4特征图）融合到了c5特征图中，但最终的检测仍是在c5尺度的特征图上进行的。
为了解决这一问题，yolo作者做了第3次改进，主要改进如下：
- 使用了更好的主干网络darknet-53
- 使用了多级检测与特征金字塔fpn方法
- 修改损失函数

1 yolov3的改进之处

1.1 更好的主干网络darknet-53

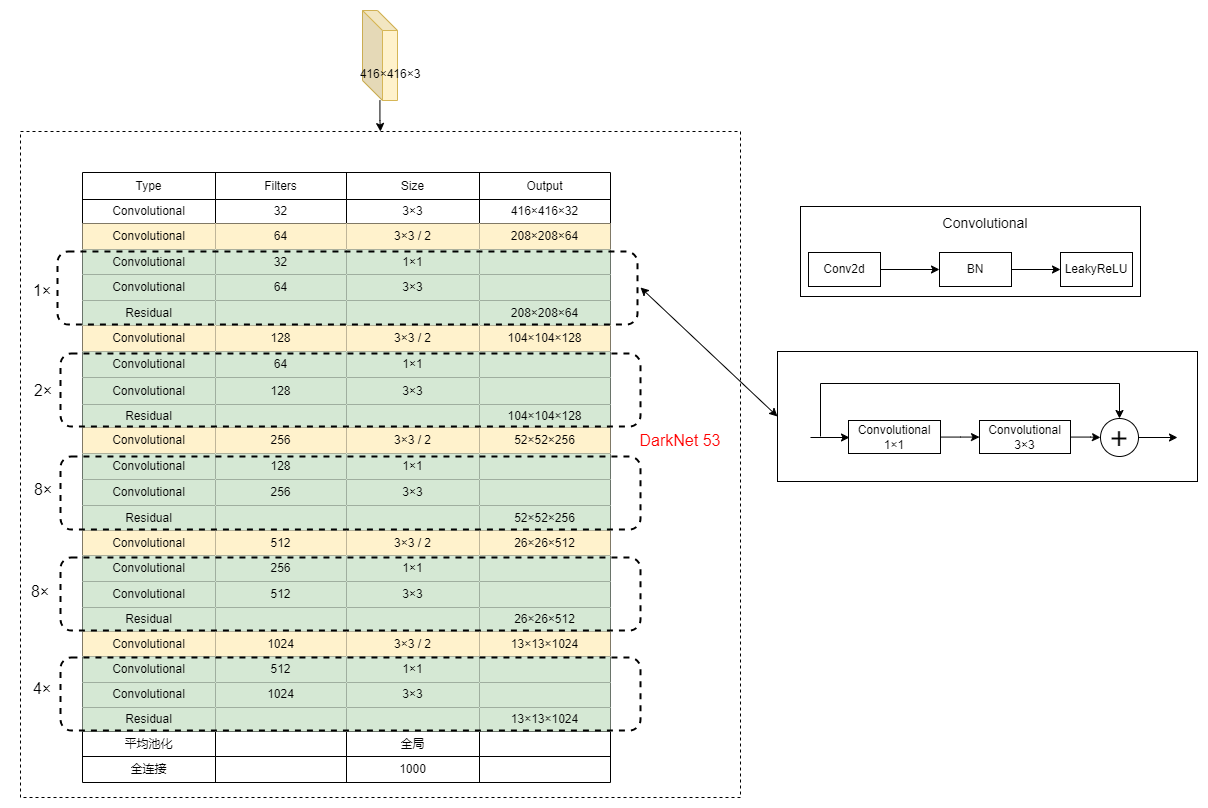

下图是darknet-53的网络架构图。
相较于yolov2中所使用的darknet19，新的网络使用了53层卷积。
同时，添加了残差网络中的残差连结结构，以提升网络的性能。
darknet53网络中的降采样操作没有使用maxpooling层，而是由stride=2的卷积来实现。
卷积层仍旧是线性卷积、bn层以及leakyrelu激活函数的串联组合。
虚线框是核心模块，由一层1×1卷积和一层3×3卷积层串联构成的残差模块。

在这里插入图片描述

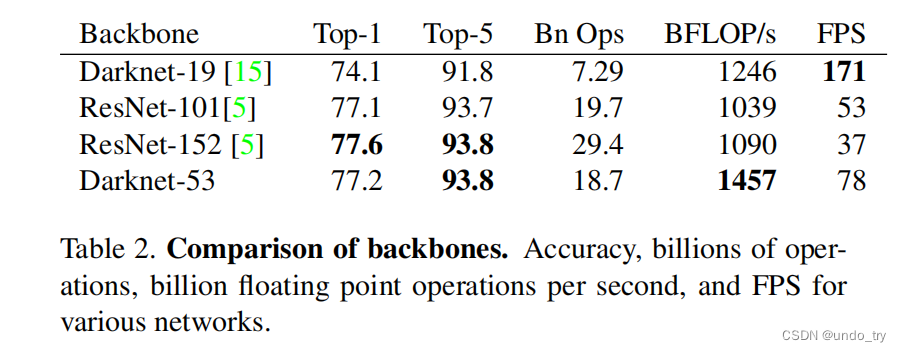

在imagenet数据集上，darknet53的top1准确率和top5准确率几乎与resnet101和resnet152持平，但速度却显著高于后两者。因此，相较于所对比的两个残差网络，darknet53在速度和精度上具有更高的性价比。

不过darknet53没有成为学术界的主流模型，其受欢迎程度仍不及resnet系列。

在这里插入图片描述

1.2 多级检测与特征金字塔

yolo-v1模型精度不足的一个重要表现就是召回率低，即该检的检不出，这一缺点在针对小目标检测方面表现的尤为明显。
为了提高目标检测的召回率，yolo-v2通过使用passthrough操作将浅层特征与深层特征进行融合，使得最终用于目标预测的特征中，既包含细节信息也包含语义信息。
- 这种操作在一定程度上提高了目标检测的召回率，针对小型目标的检测能力也有明显提高。
- 然而，仅使用一层细节特征进行细节特征融合往往是不够的（ssd的目标预测在6个尺度的特征图上进行）。
- 因此，yolo-v3借助了特征金字塔网络（feature pyramid network, fpn）机制，从3个不同尺度的融合特征上进行目标预测。fpn是2017年（早于yolo-v3提出一年）提出的一种特征融合网络结构，旨在为目标检测模型提供一种有效的多尺度特征融合机制。

1.2.1 特征金字塔fpn

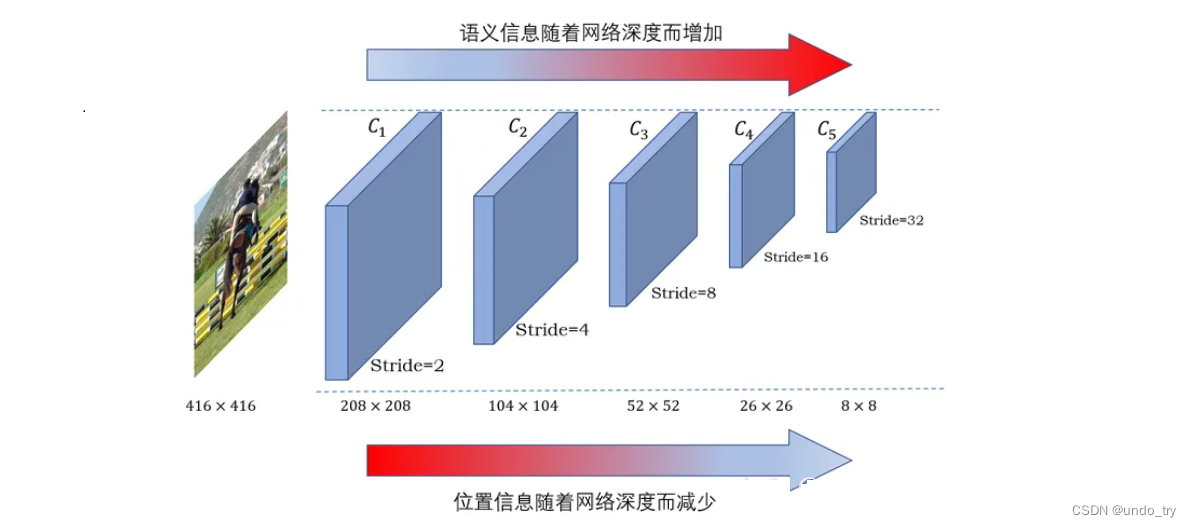

fpn工作认为网络浅层的特征图包含更多的细节信息，但语义信息较少，而深层的特征图则恰恰相反。
随着网络深度的加深，降采样操作的增多，细节信息不断被破坏，致使小物体的检测效果逐渐变差，而大目标由于像素较多，仅靠网络的前几层还不足以使得网络能够认识到大物体（感受野不充分），但随着层数变多，网络的感受野逐渐增大，网络对大目标的认识越来越充分，检测效果自然会更好。
因此，用浅层网络负责检测较小的目标，深层网络负责检测较大的目标。实现这一技术路线的就是ssd网络，但ssd只关注了信息数量问题，没有关注语义深浅问题。浅层特征虽然保留足够多的位置信息，但是语义信息的层次较浅，对目标的理解和认识不够充分。

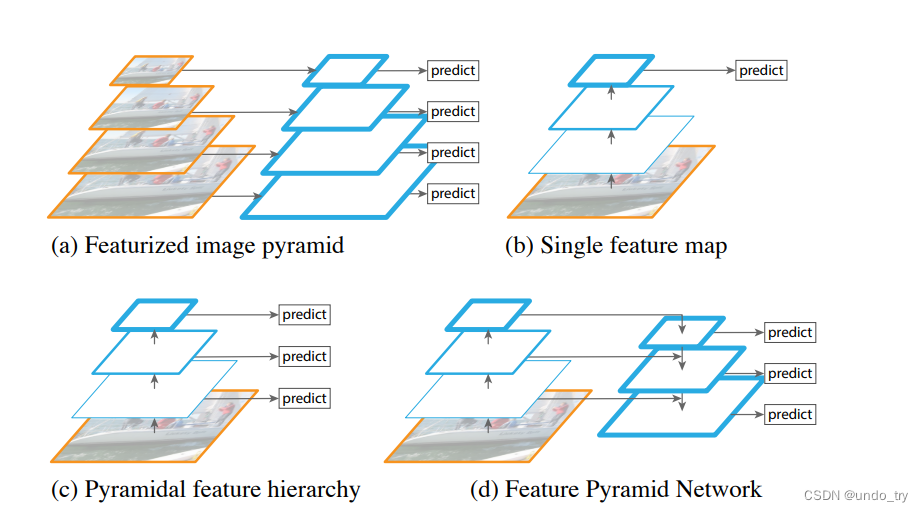

考虑识别物体的类别依赖于语义信息，因此fpn利用自顶向下(top-down)的特征融合结构，利用空间上采样将深层网络的语义信息融合到浅层网络中(下图中的d)。
- 处于性能和算力之间的平衡考虑，我们只会使用到主干网络输出的3个尺度的特征图，即c3、c4和c5，其降采样倍数分别为8、16和32。fpn会通过1×1卷积、3×3卷积以及上采样操作得到p3、p4和p5特征图。
- 如果我们输入图像比较大，如800×1333，c5特征图感受野就不够大，无法覆盖到一些大目标，而且自身的语义信息相对较浅，因此就会在c5或者p5进一步降采样得到特征图p6，甚至p7。例如，retinanet以及fcos等。

1.3 yolov3中的fpn

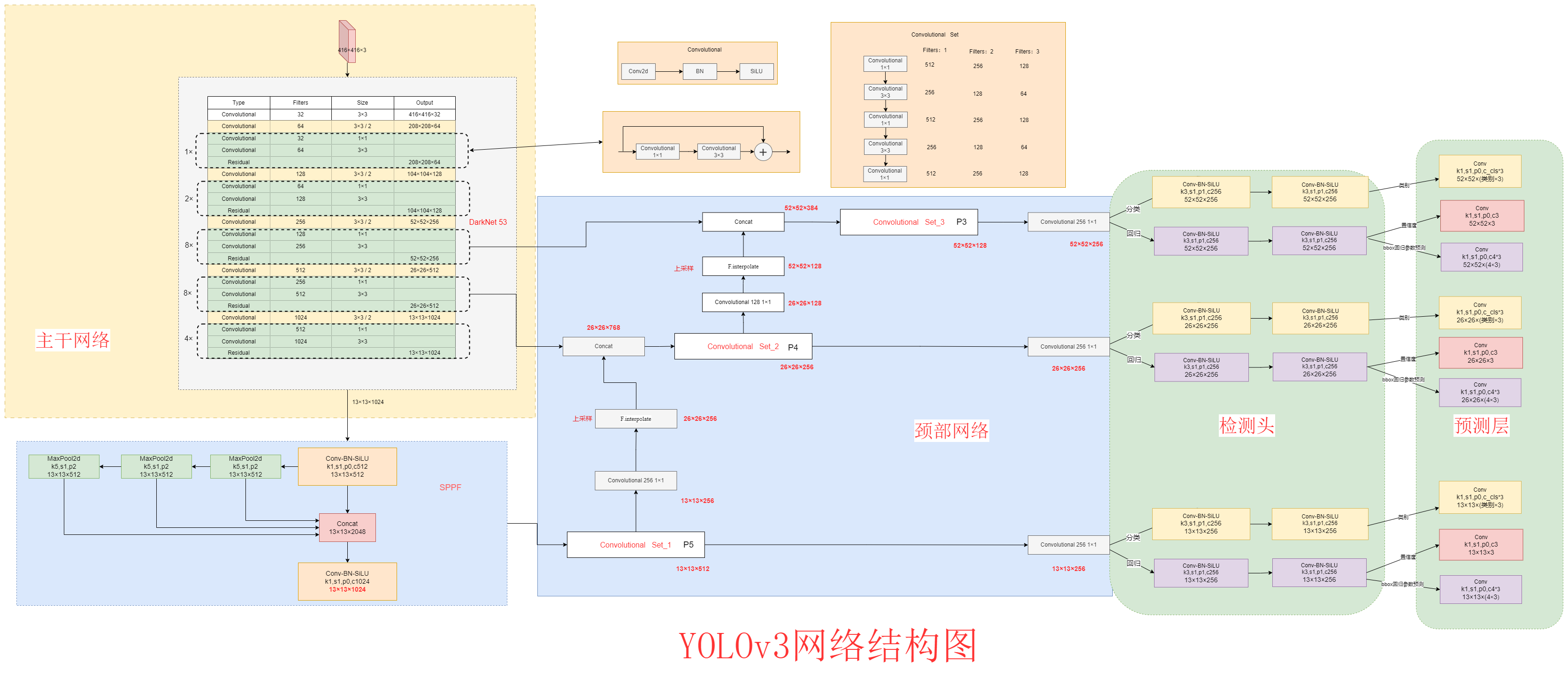

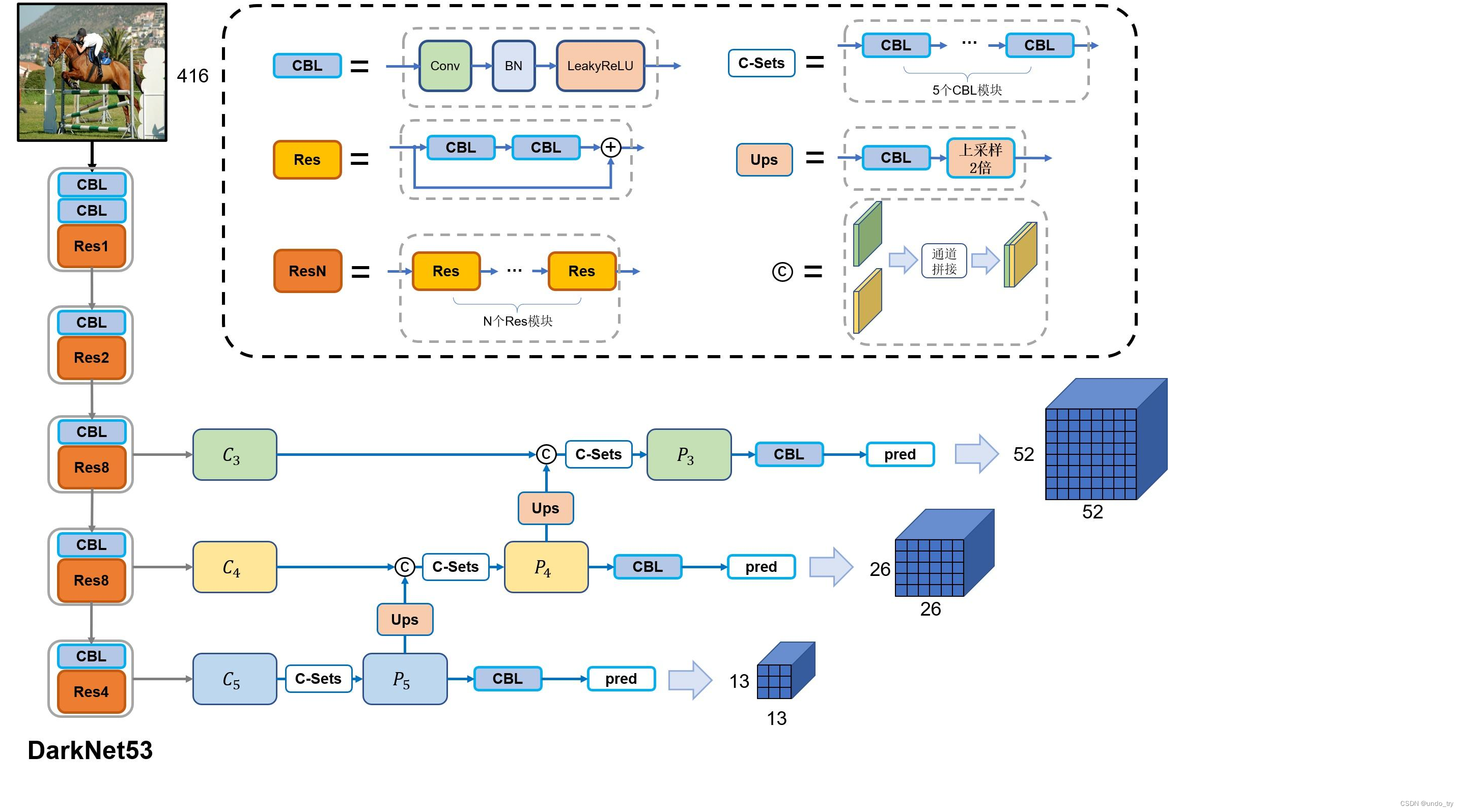

yolov3的关键改进便是使用了fpn结构与多级检测方法。yolov3在3个尺度上去进行预测，分别是经过8倍降采样的特征图c3、经过16倍降采样的特征图c4和经过32倍降采样的特征图c5。yolov3网络结构如下图所示。
- yolov3中的fpn，特征融合采用通道拼接，而非求和。
- yolov3中fpn的卷积层较多。
- yolov3最终会输出52×52×3(1+c+4)、26×26×3(1+c+4)和13×13×3(1+c+4)三个预测张量，然后将这些预测结果汇总到一起，进行后处理，得到最终的检测结果。
从网格角度来看，假如输入图像是416×416，那么darknet-53输出的3个特征图：c3(52×52×256)、c4(26×26×512)和c5(13×13×1024)。相当于针对输入图像做了不同疏密的网格，显然越密的网格越适合检测小物体，而越疏的网格越适合检测大物体。

在每个特征图上，yolov3在每个网格处放置3个先验框。

由于yolov3一共使用3个尺度，因此，yolov3一共设定了9个先验框，这9个先验框仍旧是使用kmeans聚类的方法获得的。
在coco上，这9个先验框的宽高分别是(10, 13)、(16, 30)、(33, 23)、(30, 61)、(62, 45)、(59, 119)、(116, 90)、(156, 198)、(373, 326)。
- c3特征图，每个网格处放置(10, 13)、(16, 30)、(33, 23)三个先验框，用来检测较小的物体。
- c4特征图，每个网格处放置(30, 61)、(62, 45)、(59, 119)三个先验框，用来检测中等大小的物体。
- c5特征图，每个网格处放置(116, 90)、(156, 198)、(373, 326)三个先验框，用来检测较大的物体。

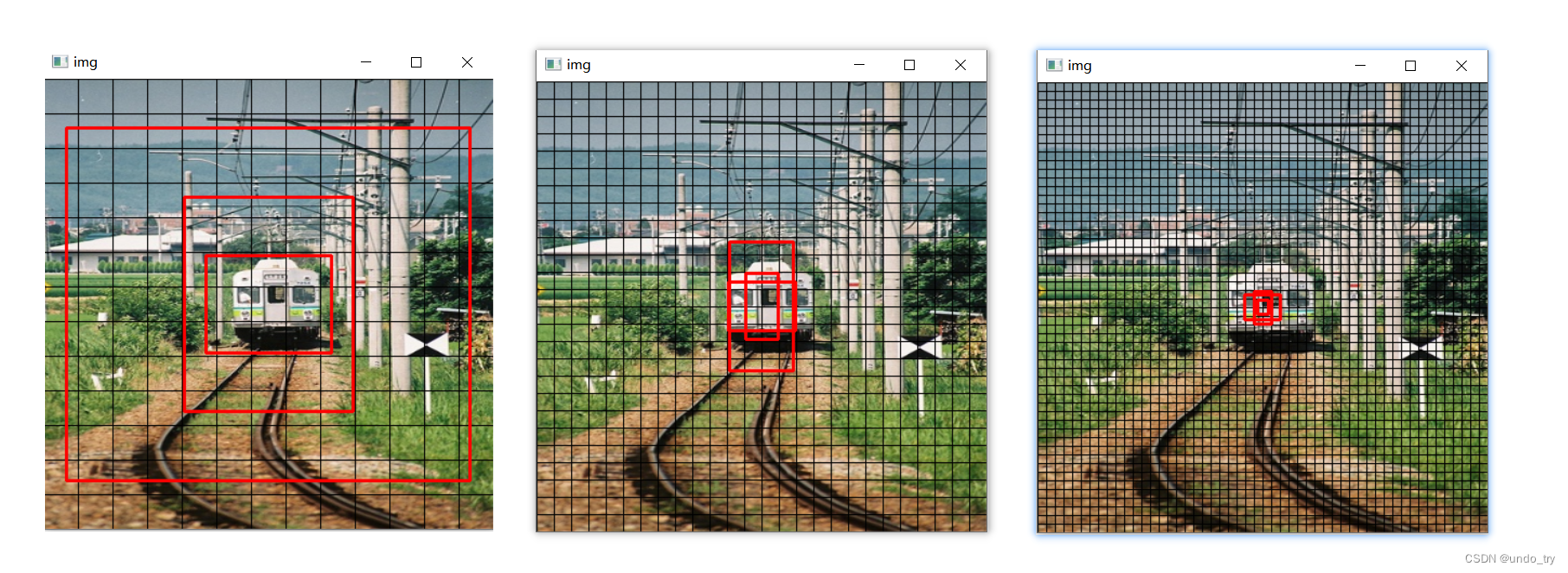

可以使用下面代码可视化，这三组先验框。

#!/usr/bin/env python
# -*- coding:utf-8 -*-
import os
import cv2


def show_anchor_box(picture_path, feature_map_size=13):
    # 输入图片尺寸
    input_size = 416

    # 在coco数据集上，利用kmeans聚类出来的9组不同宽高的anchor box
    mask52 = [0, 1, 2]
    mask26 = [3, 4, 5]
    mask13 = [6, 7, 8]
    anchors = [
        10, 13, 16, 30, 33, 23,  # 小物体
        30, 61, 62, 45, 59, 119,  # 中等物体
        116, 90, 156, 198, 373, 326  # 大物体
    ]
    grid_show_flag = true


    img = cv2.imread(picture_path)
    print("原始图片的shape: ", img.shape)
    img = cv2.resize(img, (input_size, input_size))

    # 显示网格，颜色为黑色
    if grid_show_flag:
        height, width, channels = img.shape
        grid_sizex = int(input_size / feature_map_size)
        for x in range(0, width - 1, grid_sizex):
            cv2.line(img, pt1 = (x, 0), pt2 = (x, height), color = (0, 0, 0), thickness = 1, linetype = 1)  # x grid

        grid_sizey = int(input_size / feature_map_size)
        for y in range(0, height - 1, grid_sizey):
            cv2.line(img, pt1 = (0, y), pt2 = (width, y),  color = (0, 0, 0), thickness = 1, linetype = 1)  # y grid

    if feature_map_size == 13:
        for ele in mask13:
            # 画出图像中心点聚类出来不同宽高的3组anchor box，颜色为红色
            # 需要告诉函数的左上角顶点pt1和右下角顶点的坐标pt2
            cv2.rectangle(img,
                              pt1 = ((int(input_size * 0.5 - 0.5 * anchors[ele * 2]), int(input_size * 0.5 - 0.5 * anchors[ele * 2 + 1]))),
                              pt2 = ((int(input_size * 0.5 + 0.5 * anchors[ele * 2]), int(input_size * 0.5 + 0.5 * anchors[ele * 2 + 1]))),
                              color = (0, 0, 255),
                              thickness = 2
                      )

    if feature_map_size == 26:
        for ele in mask26:
            # 画出图像中心点聚类出来不同宽高的3组anchor box，颜色为红色
            # 需要告诉函数的左上角顶点pt1和右下角顶点的坐标pt2
            cv2.rectangle(img,
                              pt1 = ((int(input_size * 0.5 - 0.5 * anchors[ele * 2]), int(input_size * 0.5 - 0.5 * anchors[ele * 2 + 1]))),
                              pt2 = ((int(input_size * 0.5 + 0.5 * anchors[ele * 2]), int(input_size * 0.5 + 0.5 * anchors[ele * 2 + 1]))),
                              color = (0, 0, 255),
                              thickness = 2
                      )

    if feature_map_size == 52:
        for ele in mask52:
            # 画出图像中心点聚类出来不同宽高的3组anchor box，颜色为红色
            # 需要告诉函数的左上角顶点pt1和右下角顶点的坐标pt2
            cv2.rectangle(img,
                              pt1 = ((int(input_size * 0.5 - 0.5 * anchors[ele * 2]), int(input_size * 0.5 - 0.5 * anchors[ele * 2 + 1]))),
                              pt2 = ((int(input_size * 0.5 + 0.5 * anchors[ele * 2]), int(input_size * 0.5 + 0.5 * anchors[ele * 2 + 1]))),
                              color = (0, 0, 255),
                              thickness = 2
                      )


    cv2.imshow('img', img)
    while cv2.waitkey(1000) != 27:  # loop if not get esc.
        if cv2.getwindowproperty('img', cv2.wnd_prop_visible) <= 0:
            break
    cv2.destroyallwindows()


if __name__ == '__main__':
    directory = './imgs'
    for filename in os.listdir(directory):
        picture_path = os.path.join(directory, filename)
        show_anchor_box(picture_path, feature_map_size=13)
        show_anchor_box(picture_path, feature_map_size=26)
        show_anchor_box(picture_path, feature_map_size=52)

在这里插入图片描述

1.3 修改损失函数

边界框的置信度损失。
- 由yolov1及yolov2的mse损失函数，改为bce损失，即我们之前自己实现的yolov1及yolov2中的损失函数。
- 不设置正负样本的权重，尽管负样本数量远远大于正样本。
- 不使用预测框和目标框的iou值作为置信度的学习标签，而采用0/1离散值，即我们之前自己实现的yolov1做法。
类别损失。
- 不同于之前的mse损失函数，yolov3先使用sigmoid函数将每个类别的置信度映射到0到1之间，再使用bce去计算每个类别的损失，即我们之前自己实现的yolov1做法。
- 不使用softmax的解释。
  - softmax面对的类别必须是平行互斥的，预测得到最终的类别取概率分布中的最大者。
  - 当面对类别标签为非平行互斥的数据集，softmax预测将无能为力。
  - 与之不同的是，sigmoid预测得到的结果仅表示属于对应类别可能性，与其他类别无关，预测类别之间不互斥在某种意义上意味着对象可以拥有多个标签。
边界框损失
- 使用bce函数来计算中心点偏移量的损失
- 使用mse计算宽高偏移量的损失
