我要评论papyrus 介绍
papyrus是eclipse的一个插件。它提供了一个集成的、用户可使用的环境，用于编辑任何类型的emf模型，特别是支持 uml 和相关建模语言，如 sysml 和 marte。
papyrus 为基于 emf 的建模语言提供了图表编辑器，其中包括 uml 2 和 sysml，以及将这些编辑器（无论是否基于 gmf）与其他 mbd 和 mdsd 工具集成所需的媒介。
它还提供了对 uml 配置文件profile的非常高级的支持，使用户能够根据 uml 2 标准及其扩展机制定义 dsl 的编辑器。
papyrus 的主要特点就是一组非常强大的自定义机制，可以利用这些机制来创建用户定义的 papyrus 透视图，并赋予其与原生 dsl 编辑器相同的外观和感觉。
papyrus官网：eclipse papyrus™ | projects.eclipse.org
papyrus user guide 网址：help - eclipse platform
papyrus 使用介绍

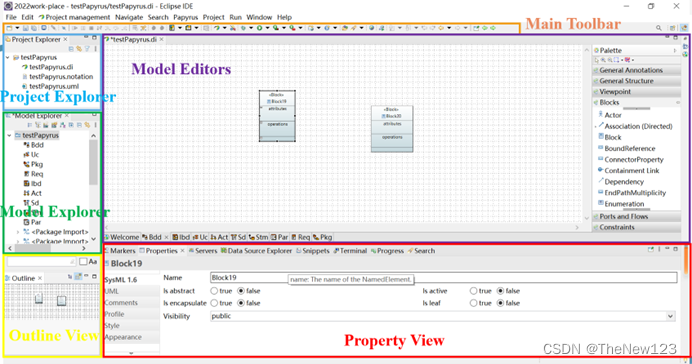

1. 界面介绍
main toolbar：包含各种工具（创建图、图形编辑，例如对齐、分散）
project explorer：用来在文件系统层次管理papyrus项目
model explorer：覆盖整个模型的基于树结构的模型编辑器
outline view：只读模式的整个模型的总览
model editor：用给定的建模语言编辑模型
property view：基于表单的模型编辑器，可以查看和编辑模型元素的属性

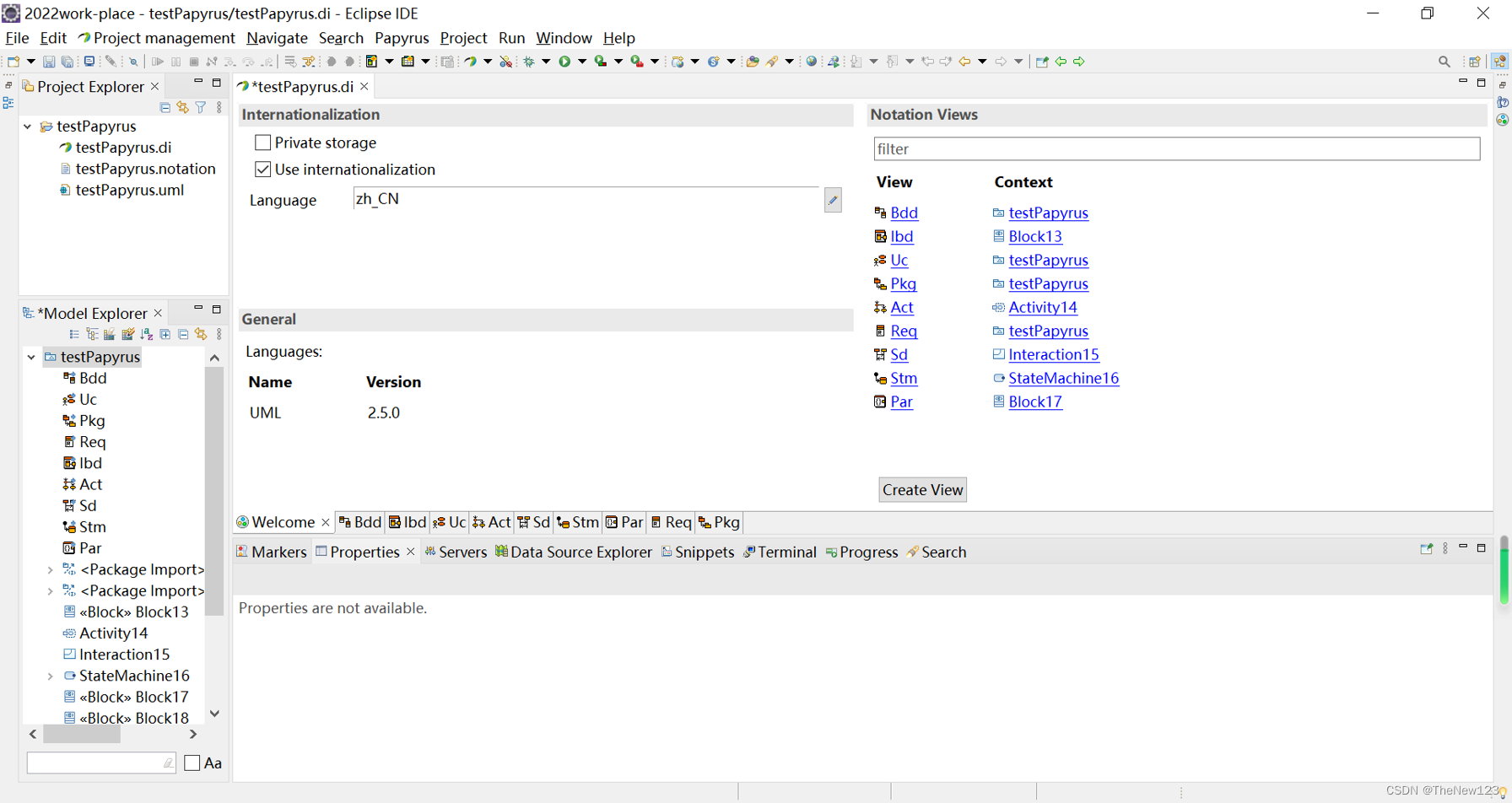

这是模型的欢迎页。
在notation views中可以看到目前模型中包含的不同视图。create view就可以创建模型的不同视图。或者，在model explorer中右击模型，也可以创建新的视图。

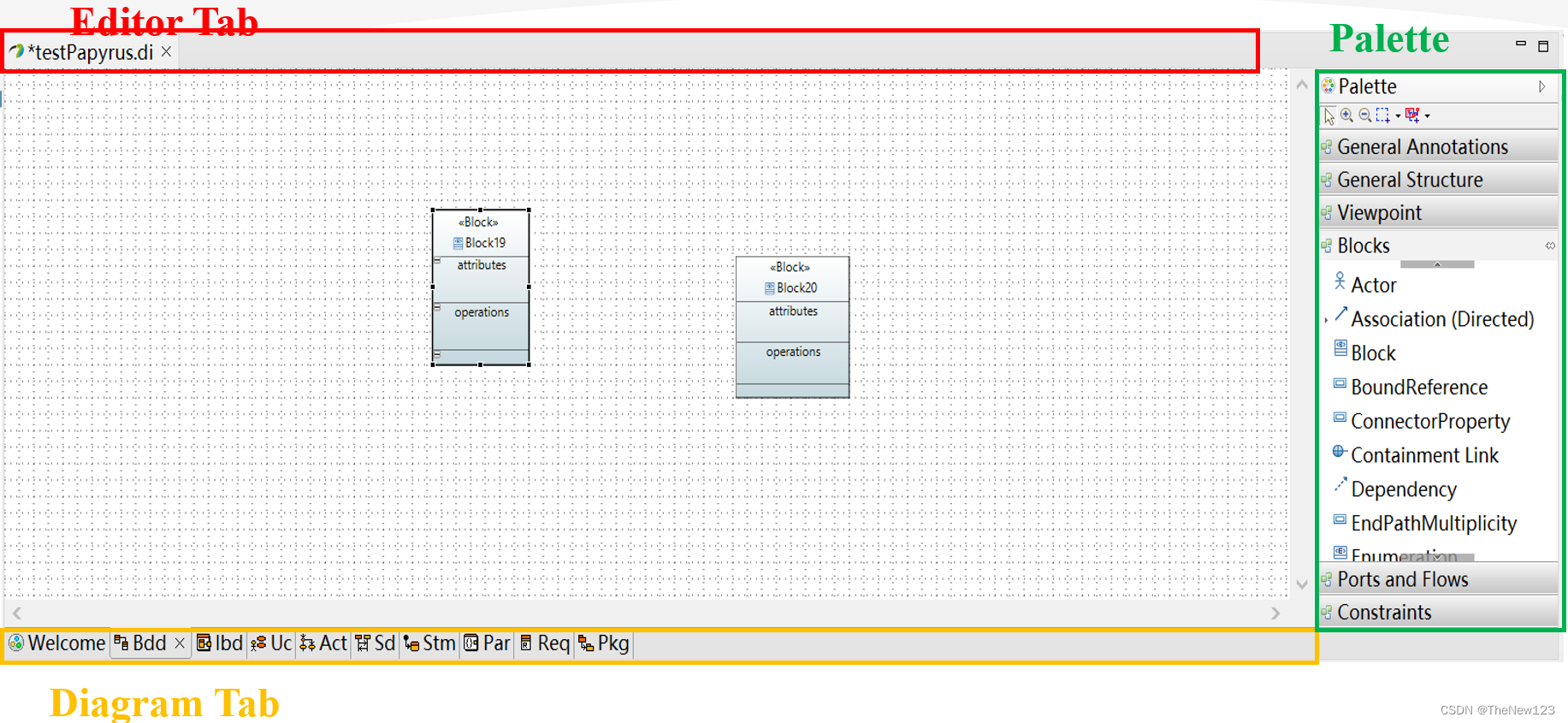

这是上述模型编辑器中的一些总体细节。
editor tab是编辑选项卡。在一个编辑选项卡中，可能同时会打开多个模型
diagram tab是图选项卡。每个选项卡代表一个打开的模型的视图
palette是调色板。在里面可以选择为给定的图创建的模型元素
2. 工具使用
① 对齐工具 alignment actions
方式一：工具栏中的按钮
它有六个选项：align 上下左右分别以上面、下面、左面、右面的模型元素为基准进行对齐；align center和align middle效果和right、top一样。
方式二：模型元素的上下文菜单 -> format -> alignment
方式三：快捷键 ctrl+箭头

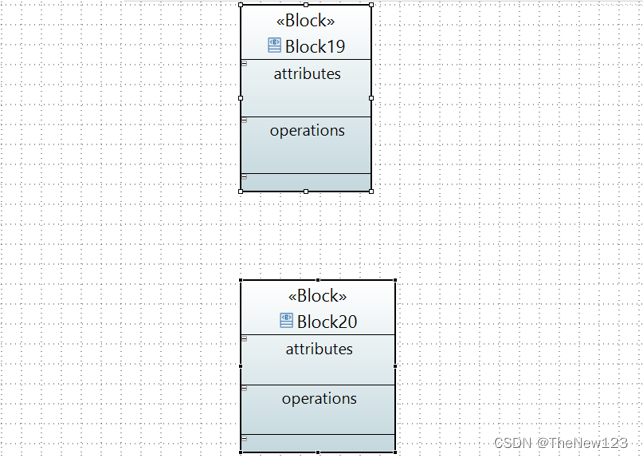

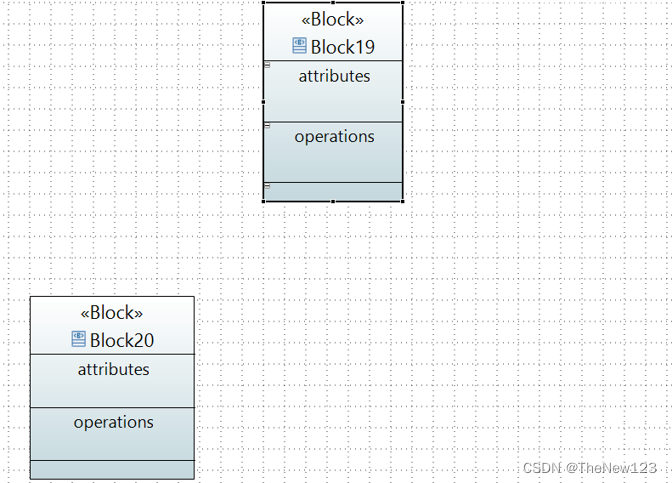

效果：
② 分布工具 distribute actions
方式一：工具栏中的按钮
它有四个选项
第二个和第四个表示：节点平均分布在选择的节点中最外侧两个节点之间。
第一个和第三个表示：节点平均分布在整个容器的范围内
方式二：模型元素的上下文菜单 -> format -> distribution

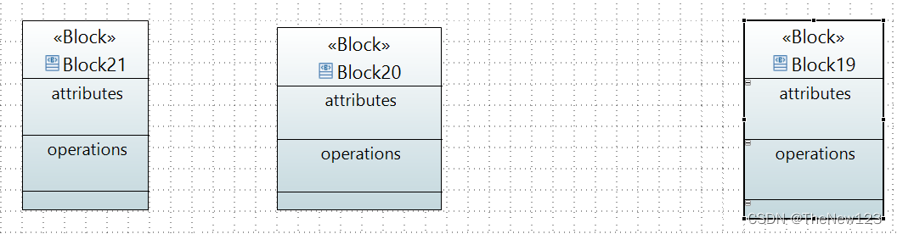

效果：
③ 线风格工具 line style actions
方式一：工具栏中的按钮
它有四个选项
rectilinear表示直线风格；oblique表示斜线风格；tree表示树形风格
方式二：模型元素的上下文菜单 -> format -> line style

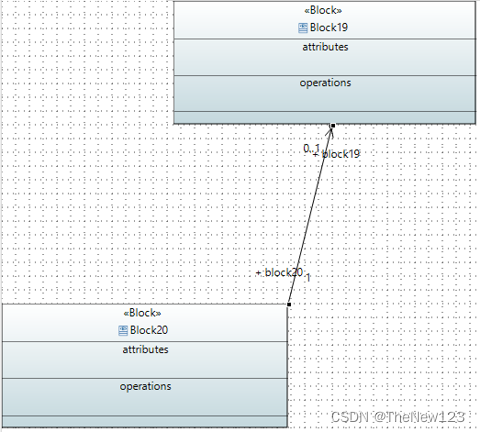

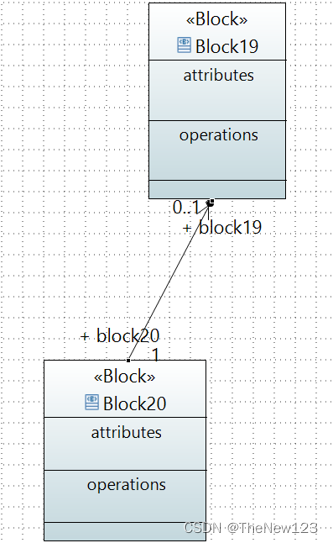

效果：
④ 路线工具 routing actions
方式一：工具栏中的按钮

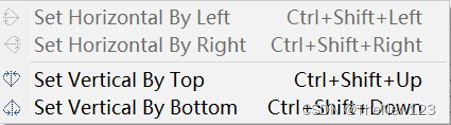

它有四个选项
前两个表示以左/右模型元素为基准设置水平对齐；后两个表示以顶/底模型元素为基准设置垂直对齐
方式二：模型元素的上下文菜单 -> format -> routing
方式三：快捷键（共两种）。第一种快捷方式就是工具中提供的四种，ctrl + shift+箭头；第二种快捷方式是ctrl+箭头，实际上就是上述的对齐工具。两个的区别在于：以边还是以节点为基准调整位置。

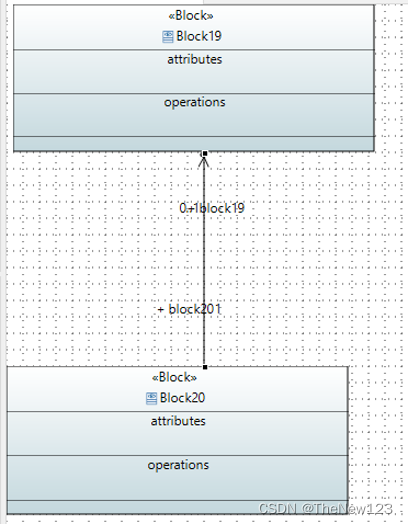

效果：
⑤ 其他工具

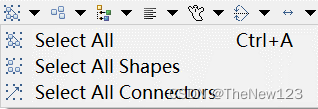

选择工具
文本对齐工具

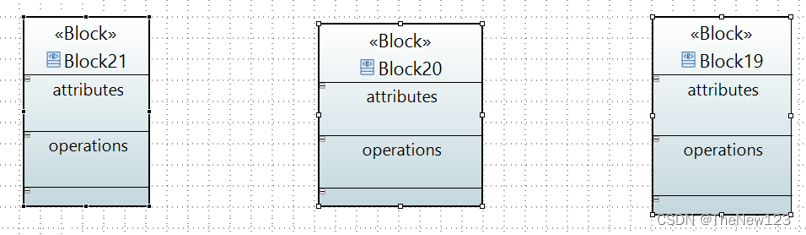

设置模型元素为同一尺寸

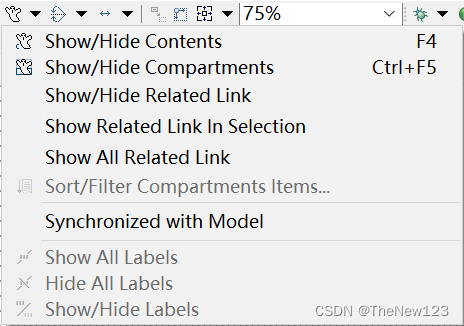

show/hide工具
特别地，第二个选项：用show/hide一个模型元素的分隔框。
