【驱动开发】Windows过滤平台（WFP，Windows Filtering Platform）

windows的发展历程

正题开始之前，先总结一下windows的发展历程。

• windows1.0、2.0、3.0、3.1、3.2：16位。
• windows9x：包括windows 95、windows 98、windows me。
• windowsnt系列：包括windows nt 3.1、windows nt 3.1、windows nt 4.0、windows 2000、windows xp、windows server 2003、windows vista、windows server 2008、windows 7、windows server 2012、windows 8、windows 10，这些版本都源于windows nt 内核。

比较常见的几个版本的顺序：
windows 2000
windows xp
windows vista
windows 7
windows 8
windows10

tdi简介

tdi：transport driver interface，传输层接口。tdi在windows vista之后就不再支持了，之后的版本中被wfp取代。
socket可以指定某种方式开始传输用户的数据（比如tcp或udp），这就是传输层。
传输层的特点是：用户只需要关心实际需要传输的用户数据，而不用担心数据实际的发送次数、如何封装、如何确定发送正确性、出错何重发等。

wfp简介

windows过滤平台（windows filter platform），是从vista系统后新增的一套系统api和服务，为网络数据包过滤提供架构支撑。
wfp框架是分层结构，可以在不同分层中进行过滤、重定向、修改网络数据包。
通过wfp框架，开发者可以在其上轻松实现防火墙、入侵检测系统、网络监视程序以及流量控制程序等。
wfp框架包含用户态api和内核态api。它只是一个提供各层网络数据包过滤的框架，自身并不是防火墙，也不存在任何过滤逻辑。

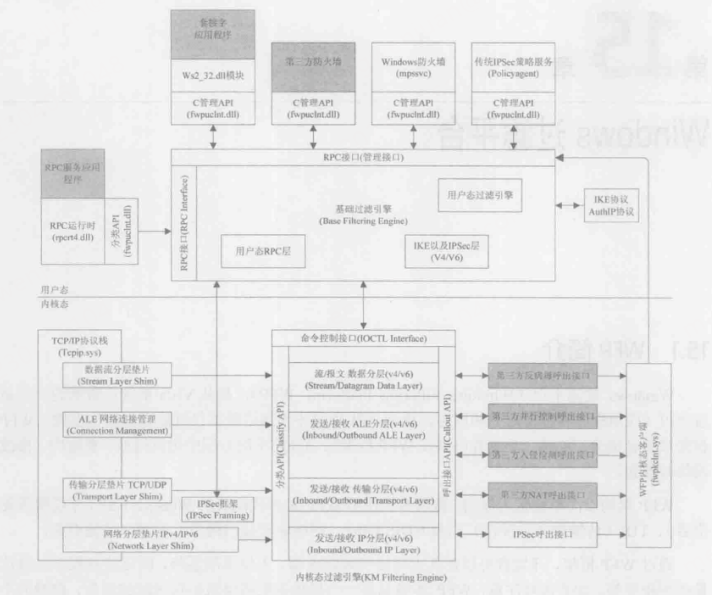

wfp框架主要分为两大层次模块：

用户态基础过滤引擎（bfe）

基础过滤引擎：bfe，base filtering enging。
bfe 对上提供c管理api以及rpc接口，封装在fwpuclnt.dll中，供用户态程序调用；对下和kmfe交互，受其控制。

内核态过滤引擎（kmfe）

内核态过滤引擎：kmfe，kernel mode filtering enging，是整个wfp框架的核心。
其内部被划分为多个分层，不同分层代表着网络协议栈特定的层，在每个分层中可以存在子层和过滤器。kmfe负责检查网络数据包是否命中过滤器的规则（rule），对于命中的过滤器，会执行这些过滤器指定的动作（action）。

问题一：网络数据包从哪来？
答：kmfe需要和系统网络协议栈（如tcp/ip协议栈）交互，通过一种称为垫片（shim）的内核模块从网络协议栈中获取网络数据。
垫片被插入到网络协议栈各个层中，包括：

• 数据流分层垫片：对应 流/报文 数据分层（ipv4/ipv6）
• ale网络连接管理：对应 发送/接收 ale分层（ipv4/ipv6）
• 传输分层垫片（tcp/udp）：对应 发送/接收 传输分层（ipv4/ipv6）
• 网络分层垫片（ipv4/ipv6）：对应 发送/接收 ip分层（ipv4/ipv6）

不同层次的垫片获取到的网络数据不同，垫片获取到数据后，通过kmfe提供的classify api，把数据传送到wfp的相应分层（layer）中。

垫片（shim）

垫片是一种特殊的内核模块，被安插在系统网络协议栈（如tcp/ip协议栈）的不同层（栈）中，主要作用有：

1. 获取网络协议栈的数据。
   被安插在传输层，可以获取tcp/udp等协议数据；
   被安插在网络层，可以获取ip协议等数据。
   shim获取到数据后，会通过kmfe提供的分类api，把数据传递到相应的wfp分层中。
2. 把kmfe的过滤结果反馈给网络协议栈。
   比如kmfe需要拦截某一类网络数据，通过分类api把过滤结果通知垫片，由于垫片被安插在网络协议栈中，所以垫片可以在网络协议栈中直接拦截网络数据包。

总结：垫片负责wfp的数据来源以及执行数据拦截/放行的最终动作，属于网络协议栈和wfp框架之间的通信桥梁。但垫片对开发者来说是透明的，无须过多关注。

分层（layer）

kmfe内部被划分成不同的分层，每一个分层代表了系统网络协议栈的一个特定的层，接收待定的数据。
分层是一个容器，里面包含了零个或多个过滤器，此外还可能包含一个或多个子层。

分层标识：
每个分层都有一个唯一的值来标识，在内核态，使用64位的luid来标识一个子层；在用户态，使用128位guid来标识一个分层。
这两种分层标识存在部分对应关系，一般来说，
把内核态用到的分层标识称为运行时过滤分层标识；
把用户态使用到的分层标识称为管理过滤分层标识。
常见的运行时过滤分层标识：.
fwpm_layer_ale_auth_connect_v4：连接ipv4
fwpm_layer_ale_auth_recv_accept_v4：接收ipv4
fwpm_layer_ale_auth_listen_v4：监听ipv4
常见的管理过滤分层标识：
fwpm_layer_inbound_ippacket_v4：接收ipv4网络数据包层
fwpm_layer_inbound_ippacket_v6：接收ipv6网络数据包层
fwpm_layer_outbound_ippacket_v4：发送ipv4网络数据包层
fwpm_layer_outbound_ippacket_v6：发送ipv6网络数据包层

子层（sub layer）

子层是分层内更小的一个划分，一个分层可能被划分成多个子层，并且这种划分是由开发者控制的。
划分子层时需要给新子层分配一个权重（weight），权重的值越大，表明优先级越高。
当有相应的网络数据到达分层时，wfp会按照分层内的子层优先级顺序传递网络数据，子层的权重值越大，越早获取到数据。

typedef struct fwpm_sublayer0_ {
  guid               sublayerkey;	// 子层标识
  fwpm_display_data0 displaydata;	// 显示数据
  uint32             flags;			// 特性，如fwpm_sublayer_flag_persistent
  guid               *providerkey;
  fwp_byte_blob      providerdata;
  uint16             weight;		// 权重，值越大，优先级越高
} fwpm_sublayer0;
typedef struct fwpm_display_data0_ {
	wchar* name;		// 对象名字
	wchar* description;	// 对象描述
}fwpm_display_data0;

过滤器（filter）

过滤器存在于wfp的分层中，wfp内置了一部分过滤器供开发者使用，开发者也可以添加自己的过滤器。
过滤器里保存了网络数据包的拦截规则（rule）和处理动作（action），rule指明了需要过滤哪些网络数据包，当rule被命中时，就会执行指定的action。

一般来说，过滤器中的动作会表明是放行（permit）还是拦截（block）网络数据包。在实际情况中，kmfe的分层中可能会存在多个子层以及多个过滤器，对于一次网络事件而言，可能同时命中多个过滤器的规则，而这些命中规则的过滤器可能指定了不同的过滤动作，为了计算出最终的过滤动作，wfp引入了过滤仲裁器（fileter arbitration）模块，过滤仲裁器计算出最终的过滤动作后交给kmfe，kmfe最终将过滤结果反馈给垫片。

过滤器可以关联分层和子层，以及呼出接口。
在需要对网络数据包进行复杂的分析和处理的情况下，过滤器一般需要关联一个呼出接口，当过滤器的规则被命中时，wfp会直接执行与改过滤器关联的呼出接口内的回调函数。

typedef struct fwpm_filter0_ {
  guid                   filterkey;		// 过滤器标识，若fwpmfilteradd0中初始化为0，则bfe将生成一个
  fwpm_display_data0     displaydata;	// 显示数据
  uint32                 flags;			// 特性
  guid                   *providerkey;
  fwp_byte_blob          providerdata;
  guid                   layerkey;		// 过滤器所在的分层标识
  guid                   sublayerkey;	// 过滤器所在的子层标识
  fwp_value0             weight;		// 权重
  uint32                 numfilterconditions;	// 过滤条件数
  fwpm_filter_condition0 *filtercondition;		// 过滤条件
  fwpm_action0           action;		// 操作
  union {
    uint64 rawcontext;
    guid   providercontextkey;
  };
  guid                   *reserved;
  uint64                 filterid;
  fwp_value0             effectiveweight;
} fwpm_filter0;

typedef struct fwpm_action0_ {
  fwp_action_type type;	// 操作类型，如fwp_action_block(阻止流量)、fwp_action_permit(允许流量)
  union {
    guid filtertype;	// 过滤类型
    guid calloutkey;	// 呼出接口标识
  };
} fwpm_action0;

呼出接口（callout）

呼出接口由一系列的回调函数组成，当网络数据包命中某过滤器的规则且该过滤器关联了呼出接口时，就会调用该呼出接口的回调函数。
callout除了包含回调函数外，还包含一个guid值，用来唯一地标识一个呼出接口。
一般来说，不同的呼出接口的回调函数实现不同的功能，系统内置了一部分呼出接口可以供开发者使用，开发者也可以向系统注册自己的呼出接口来完成特定的逻辑。

typedef struct fwps_callout1_ {
	guid calloutkey;		// 呼出接口标识
	uint32 flags;			// 特性，可设为0
	fwps_callout_classify_fn1 classifyfn;
	fwps_callout_notify_fn1 nptifyfn;
	fwps_callout_flow_delete_notify_fn0 flowdeletefn;
}fwps_callout1

呼出端口的回调函数（classifyfn、notifyfn、flowdeletefn）

• classifyfn：过滤器的规则被命中时被调用，可以在回调函数中获取网络数据包的相关信息，具体信息取决于过滤器所在的分层，还可以对网络数据包设置允许/拦截操作，。
• notifyfn：过滤器被添加到过滤引擎中或者从过滤引擎中移除时被调用。
• flowdeletefn：当一个网络数据流要被终止时被调用。

void fwpscalloutclassifyfn1(
  [in]           const fwps_incoming_values0 *infixedvalues,	// 被过滤层中每个数据字段的值
  [in]           const fwps_incoming_metadata_values0 *inmetavalues,	// 被过滤层中每个元数据字段的值
  [in, out]      void *layerdata,	// 指向被过滤层中原始数据的结构指针，可能为null
  [in, optional] const void *classifycontext,	// 可选，表示和呼出接口驱动关联的上下文
  [in]           const fwps_filter1 *filter,	// 过滤器指针
  [in]           uint64 flowcontext,	// 和流句柄关联的上下文
  [in, out]      fwps_classify_out0 *classifyout	// 该函数对该网络数据包的过滤结果
);
typedef struct fwps_classify_out0_ {
  fwp_action_type actiontype;	// 操作类型
  uint64          outcontext;
  uint64          filterid;
  uint32          rights;
  uint32          flags;
  uint32          reserved;
} fwps_classify_out0;

ntstatus fwpscalloutnotifyfn1(
  [in] fwps_callout_notify_type notifytype,	// 通知类型, fwps_callout_notify_add_filter / fwps_callout_notify_delete_filter / fwps_callout_notify_type_max
  [in] const guid *filterkey,	// 过滤器标识
  [in] fwps_filter1 *filter		// 过滤器指针
);
void fwpscalloutflowdeletenotifyfn0(
  [in] uint16 layerid,		// 分层标识
  [in] uint32 calloutid,	// 呼出接口id
  [in] uint64 flowcontext	// 关联的上下文指针
);

通过wfp api实现网络数据包过滤

• 调用fwpmengineopen0打开过滤引擎的会话，获得引擎句柄；使用结束后调用fwpmengineclose0关闭。
• 调用fwpmtransactionbegin0 在当前会话中开始事务；使用结束后使用pfnfwpmtransactionabort0终止事务。
• 定义一个或多个呼出接口（自实现回调函数），然后调用用fwpscalloutregister0向过滤引擎注册呼出接口；使用结束后调用fwpscalloutunregisterbyid0或fwpscalloutunregisterbykey0卸载。
• 调用fwpmcalloutadd0向过滤引擎中添加呼出接口；使用结束后调用fwpmcalloutdeletebyid0移除。
• 初始化过滤器并关联呼出接口，调用fwpmfilteradd0向过滤引擎中添加过滤器；移除过滤器使用fwpmfilterdeletebyid0或fwpmfilterdeletebykey0。
• 调用fwpmtransactioncommit0 在当前会话中提交当前事务。
• 关闭句柄以及终止会话事务。
