9种单片机常用的软件架构

长文预警，加代码5000多字，写了4个多小时，盘软件架构，这篇文章就够了!

可能很多工程师，工作了很多年，都不会有软件架构的概念。

因为我在做研发工程师的第6年，才开始意识到这个东西，在此之前，都是做一些比较简单的项目，一个main函数干到底，架构复杂了反而是累赘。

后面有幸，接触了稍微复杂点的项目，感觉以前水平hold不住，然后借着项目需求，学习了很多优秀的代码架构，比如以前同事的，一些模组厂的sdk，还有市面上成熟的系统。

说出来可能有点夸张，一个好项目带来的成长，顶你做几年小项目。

在一个工程师从入门到成为高级工程师，都会经历哪些软件架构？

下面给大家盘点一下，每个都提供了简易的架构模型代码。

1.线性架构

这是最简单的一种程序设计方法，也就是我们在入门时写的，下面是一个使用c语言编写的线性架构示例：

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 延时函数，用于产生一定的延迟
void delay(unsigned int count) {
    unsigned int i;
    while(count--) {
        for(i = 0; i < 120; i++) {}  // 空循环，用于产生延迟
    }
}

void main() {
    // 初始设置p1端口为输出模式，用于控制led
    p1 = 0xff;  // 将p1端口设置为高电平，关闭所有led

    while(1) {  // 无限循环
        p1 = 0x00;  // 将p1端口设置为低电平，点亮所有led
        delay(500000);  // 调用延时函数，延迟一段时间

        p1 = 0xff;  // 将p1端口设置为高电平，关闭所有led
        delay(500000);  // 再次调用延时函数，延迟相同的时间
    }
}

2.模块化架构

模块化架构是一种将程序分解为独立模块的设计方法，每个模块执行特定的任务。

这种架构有助于代码的重用、维护和测试。

下面是一个使用c语言编写的模块化架构示例，该程序模拟了一个简单的交通信号灯控制系统。

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 定义信号灯的状态
typedef enum {
    red_light,
    yellow_light,
    green_light
} trafficlightstate;

// 函数声明
void initializetrafficlight(void);
void settrafficlight(trafficlightstate state);
void delay(unsigned int milliseconds);

// 信号灯控制主函数
void main(void) {
    initializetrafficlight();  // 初始化交通信号灯

    while(1) {
        settrafficlight(red_light);
        delay(5000);  // 红灯亮5秒

        settrafficlight(yellow_light);
        delay(2000);  // 黄灯亮2秒

        settrafficlight(green_light);
        delay(5000);  // 绿灯亮5秒
    }
}

// 初始化交通信号灯的函数
void initializetrafficlight(void) {
    // 这里可以添加初始化代码，比如设置端口方向、默认状态等
    // 假设p1端口连接了信号灯，初始状态为熄灭（高电平）
    p1 = 0xff;
}

// 设置交通信号灯状态的函数
void settrafficlight(trafficlightstate state) {
    switch(state) {
        case red_light:
            // 设置红灯亮，其他灯灭
            p1 = 0b11100000;  // 假设低电平有效，这里设置p1.0为低电平，其余为高电平
            break;
        case yellow_light:
            // 设置黄灯亮，其他灯灭
            p1 = 0b11011000;  // 设置p1.1为低电平，其余为高电平
            break;
        case green_light:
            // 设置绿灯亮，其他灯灭
            p1 = 0b11000111;  // 设置p1.2为低电平，其余为高电平
            break;
        default:
            // 默认为熄灭所有灯
            p1 = 0xff;
            break;
    }
}

// 延时函数，参数是毫秒数
void delay(unsigned int milliseconds) {
    unsigned int delaycount = 0;
    while(milliseconds--) {
        for(delaycount = 0; delaycount < 120; delaycount++) {
            // 空循环，用于产生延时
        }
    }
}

3.层次化架构

层次化架构是一种将系统分解为多个层次的设计方法，每个层次负责不同的功能。

着以下是一个使用c语言编写的层次化架构示例，模拟了一个具有不同权限级别的嵌入式系统。

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 定义不同的操作级别
typedef enum {
    level_user,
    level_admin,
    level_superuser
} operationlevel;

// 函数声明
void systeminit(void);
void performoperation(operationlevel level);
void displaymessage(char* message);

// 系统初始化后的主循环
void main(void) {
    systeminit();  // 系统初始化

    // 模拟用户操作
    performoperation(level_user);
    // 模拟管理员操作
    performoperation(level_admin);
    // 模拟超级用户操作
    performoperation(level_superuser);

    while(1) {
        // 主循环可以是空闲循环或者处理其他低优先级任务
    }
}

// 系统初始化函数
void systeminit(void) {
    // 初始化系统资源，如设置端口、中断等
    // 这里省略具体的初始化代码
}

// 执行不同级别操作的函数
void performoperation(operationlevel level) {
    switch(level) {
        case level_user:
          //用户操作具体代码
            break;
        case level_admin:
          //管理员操作具体代码
            break;
        case level_superuser:
           //超级用户操作具体代码
            break;
    }
}

// 显示消息的函数
void displaymessage(char* message) {
    // 这里省略了实际的显示代码，因为单片机通常没有直接的屏幕输出
    // 消息可以通过led闪烁、串口输出或其他方式展示
    // 假设通过p1端口的led展示，每个字符对应一个led闪烁模式
    // 实际应用中，需要根据硬件设计来实现消息的显示
}

4.事件驱动架构

事件驱动架构是一种编程范式，其中程序的执行流程由事件（如用户输入、传感器变化、定时器到期等）触发。

在单片机开发中，事件驱动架构通常用于响应外部硬件中断或软件中断。

以下是一个使用c语言编写的事件驱动架构示例，模拟了一个基于按键输入的led控制。

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 定义按键和led的状态
#define key_port p3  // 假设按键连接在p3端口
#define led_port p2  // 假设led连接在p2端口

// 函数声明
void delay(unsigned int milliseconds);
bit checkkeypress(void);  // 返回按键是否被按下的状态（1表示按下，0表示未按下）

// 定时器初始化函数
void timer0init(void)
{
    tmod = 0x01;  // 设置定时器模式寄存器，使用模式1（16位定时器）
    th0 = 0xfc;   // 设置定时器初值，用于产生定时中断
    tl0 = 0x18;
    et0 = 1;      // 开启定时器0中断
    ea = 1;       // 开启总中断
    tr0 = 1;      // 启动定时器
}

// 定时器中断服务程序
void timer0_isr() interrupt 1
{
    // 定时器溢出后自动重新加载初值，无需手动重置
    // 这里可以放置定时器溢出后需要执行的代码
}

// 按键中断服务程序
bit keypress_isr(void) interrupt 2 using 1
{
    if(key_port != 0xff) // 检测是否有按键按下
        {
        led_port = ~led_port;  // 如果有按键按下，切换led状态
        delay(20);  // 去抖动延时
        while(key_port != 0xff);  // 等待按键释放
        return 1;  // 返回按键已按下
    }
    return 0;  // 如果没有按键按下，返回0
}

// 延时函数，参数是毫秒数
void delay(unsigned int milliseconds) {
    unsigned int i, j;
    for(i = 0; i < milliseconds; i++)
        for(j = 0; j < 1200; j++);  // 空循环，用于产生延时
}

// 主函数
void main(void)
{
    timer0init();  // 初始化定时器
    led_port = 0xff;  // 初始led熄灭（假设低电平点亮led）

    while(1)
    {
        if(checkkeypress())
        {  // 检查是否有按键按下事件
            // 如果有按键按下，这里可以添加额外的处理代码
        }
    }
}

// 检查按键是否被按下的函数
bit checkkeypress(void)
{
    bit keystate = 0;
    // 模拟按键中断触发，实际应用中需要连接硬件中断
    if(1) // 假设按键中断触发
    {
      keystate = keypress_isr();  // 调用按键中断服务程序
    }
    return keystate;  // 返回按键状态
}

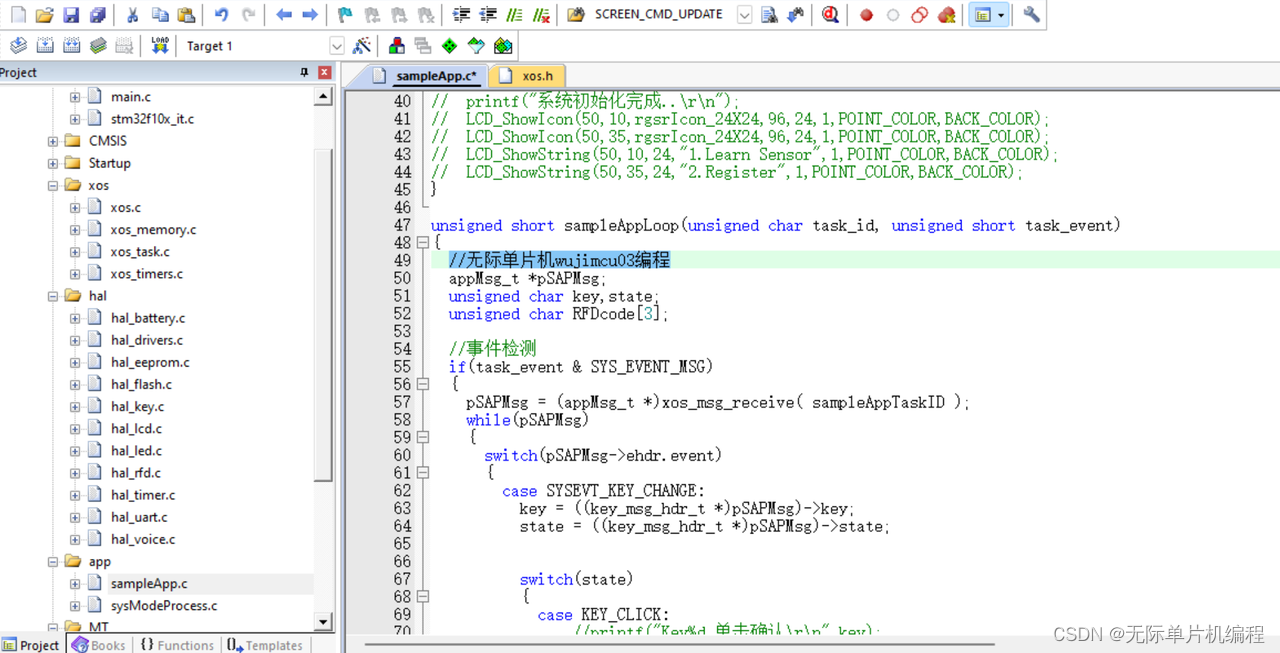

事实上，真正的事件型驱动架构，是非常复杂的，我职业生涯的巅峰之作，就是用的事件型驱动架构。

5.状态机架构

在单片机开发中，状态机常用于处理复杂的逻辑和事件序列，如用户界面管理、协议解析等。

以下是一个使用c语言编写的有限状态机（fsm）的示例，模拟了一个简单的自动售货机的状态转换。

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 定义自动售货机的状态
typedef enum {
    idle,
    coin_inserted,
    product_selected,
    dispense,
    change_returned
} vendingmachinestate;

// 定义事件
typedef enum {
    coin_event,
    product_event,
    dispense_event,
    refund_event
} vendingmachineevent;

// 函数声明
void processevent(vendingmachineevent event);
void dispenseproduct(void);
void returnchange(void);

// 当前状态
vendingmachinestate currentstate = idle;

// 主函数
void main(void)
{
    // 初始化代码（如果有）
    // ...

    while(1)
    {
        // 假设事件由外部触发，这里使用一个模拟事件
        vendingmachineevent currentevent = coin_event; // 模拟投入硬币事件

        processevent(currentevent);  // 处理当前事件
    }
}

// 处理事件的函数
void processevent(vendingmachineevent event)
{
    switch(currentstate)
    {
        case idle:
            if(event == coin_event)
            {
                // 如果在空闲状态且检测到硬币投入事件，则转换到硬币投入状态
                currentstate = coin_inserted;
            }
            break;
        case coin_inserted:
            if(event == product_event)
            {
                // 如果在硬币投入状态且用户选择商品，则请求出货
                currentstate = product_selected;
            }
            break;
        case product_selected:
            if(event == dispense_event)
            {
                dispenseproduct();  // 出货商品
                currentstate = dispense;
            }
            break;
        case dispense:
            if(event == refund_event)
            {
                returnchange();  // 返回找零
                currentstate = change_returned;
            }
            break;
        case change_returned:
            // 等待下一个循环，返回到idle状态
            currentstate = idle;
            break;
        default:
            // 如果状态非法，重置为idle状态
            currentstate = idle;
            break;
    }
}

// 出货商品的函数
void dispenseproduct(void)
{
    // 这里添加出货逻辑，例如激活电机推出商品
    // 假设p1端口连接了出货电机
    p1 = 0x00;  // 激活电机
    // ... 出货逻辑
    p1 = 0xff;  // 关闭电机
}

// 返回找零的函数
void returnchange(void)
{
    // 这里添加找零逻辑，例如激活机械臂放置零钱
    // 假设p2端口连接了找零机械臂
    p2 = 0x00;  // 激活机械臂
    // ... 找零逻辑
    p2 = 0xff;  // 关闭机械臂
}

6.面向对象架构

stm32的库，就是一种面向对象的架构。

不过在单片机由于资源限制，oop并不像在高级语言中那样常见，但是一些基本概念如封装和抽象仍然可以被应用。

虽然c语言本身并不直接支持面向对象编程，但可以通过结构体和函数指针模拟一些面向对象的特性。

下面是一个简化的示例，展示如何在c语言中模拟面向对象的编程风格，以51单片机为背景，创建一个简单的led类。

#include <reg51.h>

// 定义一个led类
typedef struct {
    unsigned char state;  // led的状态
    unsigned char pin;    // led连接的引脚
    void (*turnon)(struct led*);  // 点亮led的方法
    void (*turnoff)(struct led*); // 熄灭led的方法
} led;

// led类的构造函数
void led_init(led* led, unsigned char pin) {
    led->state = 0;  // 默认状态为熄灭
    led->pin = pin;   // 设置led连接的引脚
}

// 点亮led的方法
void led_turnon(led* led) {
    // 根据引脚状态点亮led
    if(led->pin < 8) {
        p0 |= (1 << led->pin);  // 假设p0.0到p0.7连接了8个led
    } else {
        p1 &= ~(1 << (led->pin - 8));  // 假设p1.0到p1.7连接了另外8个led
    }
    led->state = 1;  // 更新状态为点亮
}

// 熄灭led的方法
void led_turnoff(led* led) {
    // 根据引脚状态熄灭led
    if(led->pin < 8) {
        p0 &= ~(1 << led->pin);  // 熄灭p0上的led
    } else {
        p1 |= (1 << (led->pin - 8));  // 熄灭p1上的led
    }
    led->state = 0;  // 更新状态为熄灭
}

// 主函数
void main(void) {
    led myled;  // 创建一个led对象
    led_init(&myled, 3);  // 初始化led对象，连接在p0.3

    // 给led对象绑定方法
    myled.turnon = led_turnon;
    myled.turnoff = led_turnoff;

    // 使用面向对象的风格控制led
    while(1) {
        myled.turnon(&myled);  // 点亮led
        // 延时
        myled.turnoff(&myled); // 熄灭led
        // 延时
    }
}

这段代码定义了一个结构体led，模拟面向对象中的“类。

这个示例仅用于展示如何在c语言中模拟面向对象的风格，并没有使用真正的面向对象编程语言的特性，如继承和多态，不过对于单片机的应用，足以。

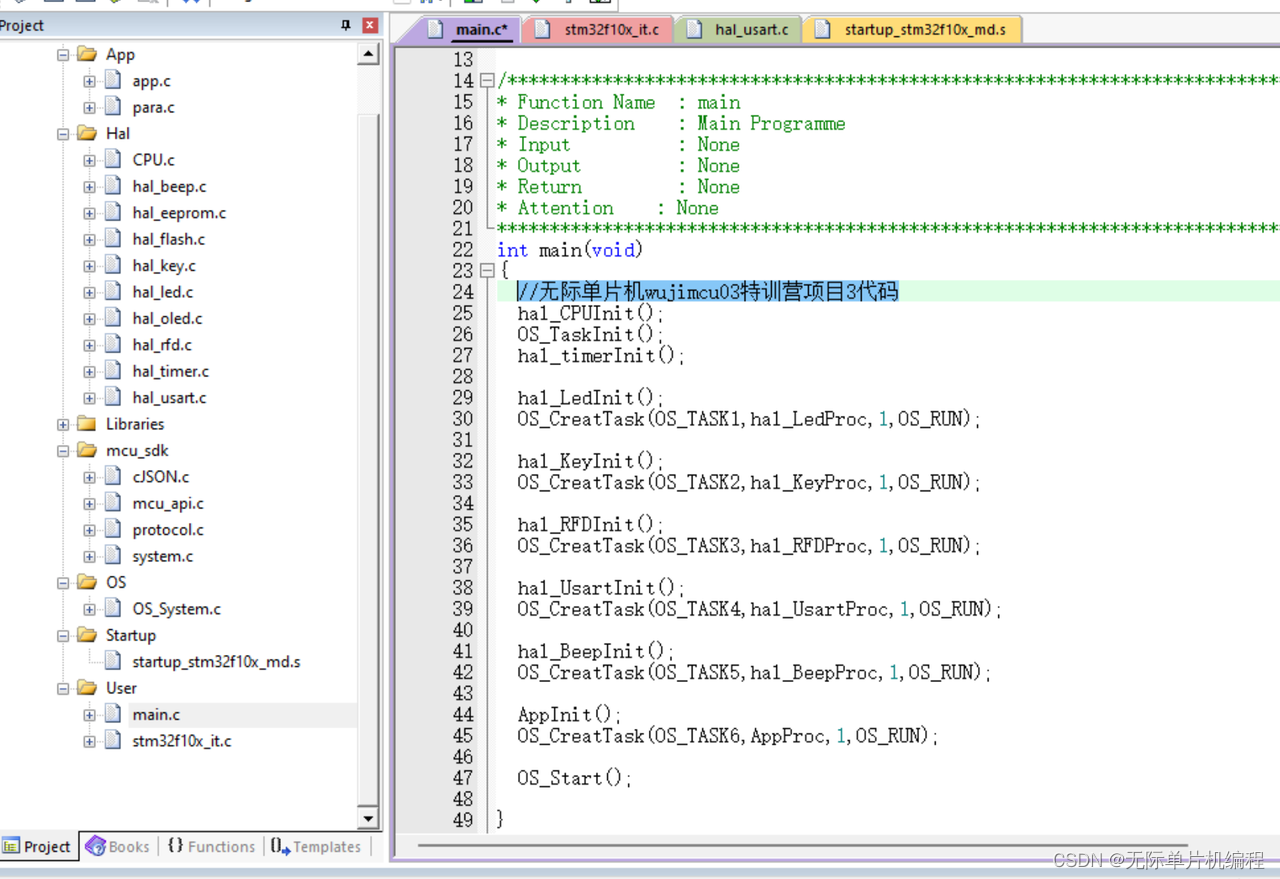

7.基于任务的架构

这种我最喜欢用，结构，逻辑清晰，每个任务都能灵活调度。

基于任务的架构是将程序分解为独立的任务，每个任务执行特定的工作。

在单片机开发中，如果没有使用实时操作系统，我们可以通过编写一个简单的轮询调度器来模拟基于任务的架构。

以下是一个使用c语言编写的基于任务的架构的示例，该程序在51单片机上实现。

为了简化，我们将使用一个简单的轮询调度器来在两个任务之间切换：一个是按键扫描任务，另一个是led闪烁任务。

#include <reg51.h>

// 假设p1.0是led输出
sbit led = p1^0;

// 全局变量，用于记录系统tick
unsigned int systemtick = 0;

// 任务函数声明
void taskledblink(void);
void taskkeyscan(void);

// 定时器0中断服务程序，用于产生tick
void timer0_isr() interrupt 1 using 1
{
    // 定时器溢出后自动重新加载初值，无需手动重置
    systemtick++;  // 更新系统tick计数器
}

// 任务调度器，主函数中调用，负责任务轮询
void taskscheduler(void)
{
    // 检查系统tick，决定是否执行任务
    // 例如，如果我们需要每1000个tick执行一次led闪烁任务
    if (systemtick % 1000 == 0)
    {
       taskledblink();
    }
    // 如果有按键任务，可以类似地检查tick并执行
    if (systemtick % 10 == 0)
    {
       taskkeyscan();
    }
}

// led闪烁任务
void taskledblink(void)
{
    static bit ledstate = 0;  // 用于记录led的当前状态
    ledstate = !ledstate;  // 切换led状态
    led = ledstate;         // 更新led硬件状态
}

// 按键扫描任务（示例中省略具体实现）
void taskkeyscan(void)
{
    // 按键扫描逻辑
}

// 主函数
void main(void)
{
    // 初始化led状态
    led = 0;

    // 定时器0初始化设置
    tmod &= 0xf0;  // 设置定时器模式寄存器，使用模式1（16位定时器/计数器）
    th0 = 0x4c;     // 设置定时器初值，产生定时中断（定时周期取决于系统时钟频率）
    tl0 = 0x00;
    et0 = 1;        // 允许定时器0中断
    ea = 1;         // 允许中断
    tr0 = 1;        // 启动定时器0

    while(1)
    {
        taskscheduler();  // 调用任务调度器
    }
}

这里只是举个简单的例子，这个代码示例，比较适合51和stm8这种资源非常少的单片机。

8.代理架构

这个大家或许比较少听到过，但在稍微复杂的项目中，是非常常用的。

在代理架构中，每个代理（agent）都是一个独立的实体，它封装了特定的决策逻辑和数据，并与其他代理进行交互。

在实际项目中，需要创建多个独立的任务或模块，每个模块负责特定的功能，并通过某种机制（如消息队列、事件触发等）进行通信。

这种方式可以大大提高程序可扩展性和可移植性。

以下是一个led和按键代理的简化模型。

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 假设p3.5是按键输入，p1.0是led输出
sbit key = p3^5;
sbit led = p1^0;

typedef struct
{
    unsigned char pin;    // 代理关联的引脚
    void (*action)(void); // 代理的行为函数
} agent;

// 按键代理的行为函数声明
void keyaction(void);
// led代理的行为函数声明
void ledaction(void);

// 代理数组，存储所有代理的行为和关联的引脚
agent agents[] =
{
    {5, keyaction},  // 按键代理，关联p3.5
    {0, ledaction}   // led代理，关联p1.0
};

// 按键代理的行为函数
void keyaction(void)
{
    if(key == 0) // 检测按键是否被按下
        {
        led = !led;   // 如果按键被按下，切换led状态
        while(key == 0);  // 等待按键释放
    }
}

// led代理的行为函数
void ledaction(void)
{
    static unsigned int togglecounter = 0;
    togglecounter++;
    if(togglecounter == 500)  // 假设每500个时钟周期切换一次led
        {
        led = !led;               // 切换led状态
        togglecounter = 0;        // 重置计数器
    }
}

// 主函数
void main(void)
{
    unsigned char agentindex;
    // 主循环
    while(1)
    {
        for(agentindex = 0; agentindex < sizeof(agents) / sizeof(agents[0]); agentindex++)
        {
            // 调用每个代理的行为函数
            (*agents[agentindex].action)(); // 注意函数指针的调用方式
        }
    }
}

9.组件化架构

组件化架构是一种将软件系统分解为独立、可重用组件的方法。

将程序分割成负责特定任务的模块，如led控制、按键处理、传感器读数等。

每个组件可以独立开发和测试，然后被组合在一起形成完整的系统。

以下是一个简化的组件化架构示例，模拟了一个单片机系统中的led控制和按键输入处理两个组件。

为了简化，组件间的通信将通过直接函数调用来模拟。

#include <reg51.h>  // 包含51系列单片机的寄存器定义

// 定义组件结构体
typedef struct
{
    void (*init)(void);      // 组件初始化函数
    void (*task)(void);       // 组件任务函数
} component;

// 假设p3.5是按键输入，p1.0是led输出
sbit key = p3^5;
sbit led = p1^0;

// led组件
void led_init(void)
{
    led = 0;  // 初始化led状态为关闭
}

void led_task(void)
{
    static unsigned int togglecounter = 0;
    togglecounter++;
    if (togglecounter >= 1000) // 假设每1000个时钟周期切换一次led
    {
        led = !led;                // 切换led状态
        togglecounter = 0;         // 重置计数器
    }
}

// 按键组件
void key_init(void)
{
    // 按键初始化代码
}

void key_task(void)
{
    if (key == 0) // 检测按键是否被按下
    {
       led = !led;  // 如果按键被按下，切换led状态
       while(key == 0);  // 等待按键释放
    }
}

// 组件数组，存储系统中所有组件的初始化和任务函数
component components[] =
{
    {led_init, led_task},
    {key_init, key_task}
};

// 系统初始化函数，调用所有组件的初始化函数
void system_init(void)
{
    unsigned char componentindex;
    for (componentindex = 0; componentindex < sizeof(components) / sizeof(components[0]); componentindex++)
    {
        components[componentindex].init();
    }
}

// 主循环，调用所有组件的任务函数
void main(void)
{
    system_init();  // 系统初始化
    while(1)
    {
        unsigned char componentindex;
        for (componentindex = 0; componentindex < sizeof(components) / sizeof(components[0]); componentindex++)
        {
            components[componentindex].task();  // 调用组件任务
        }
    }
}

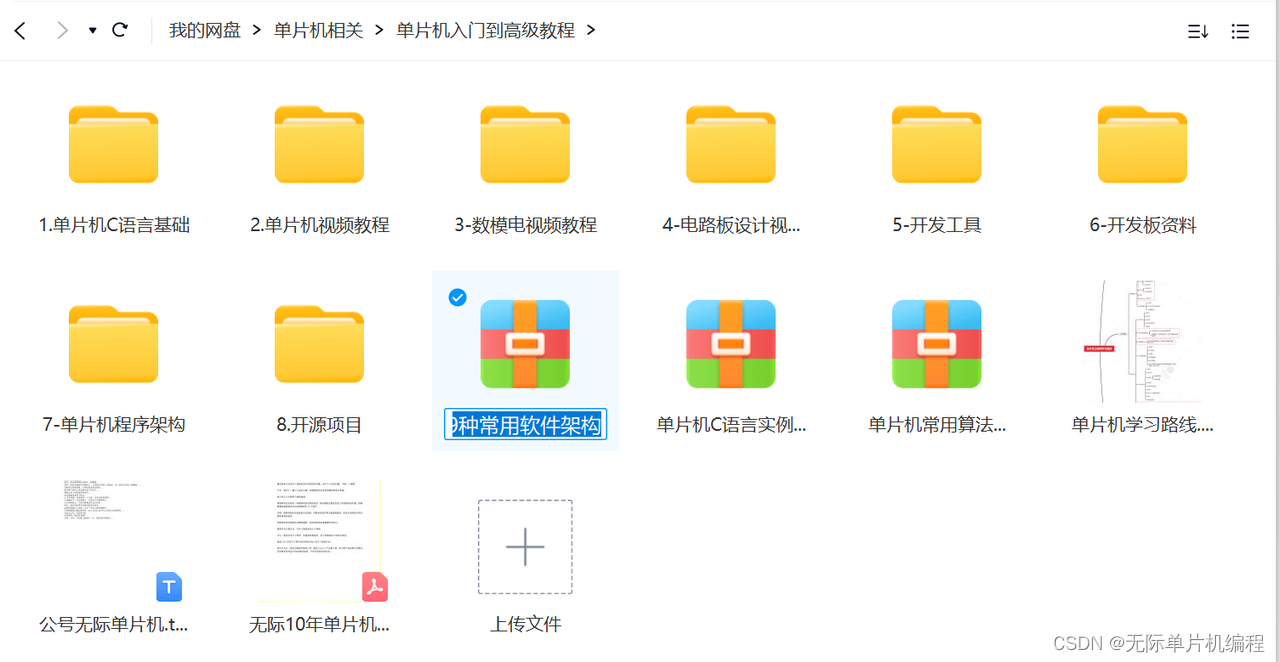

以上几种，我都整理到单片机入门到高级资料+工具包了，大家可自行在朋友圈找我安排。

当然，以上都是最简易的代码模型，如果想用于实际项目，很多细节还要优化。

后面为了适应更复杂的项目，我基于以上这几种编程思维，重构了代码，使os变得移植性和扩展性更强，用起来也更灵活。

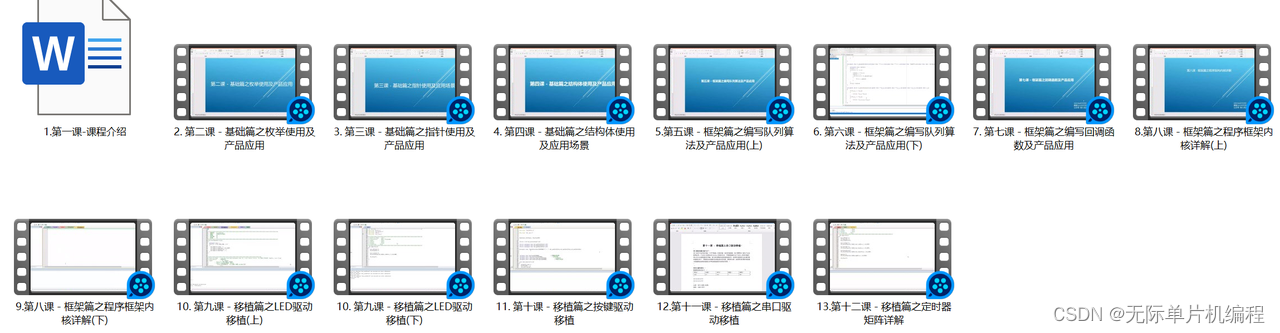

我在2019年，也系统录制过关于这套架构的教程，粉丝可找我安排。

目前我们无际单片机特训营项目3和6就是采用这种架构，稳的一批。

如果想系统提升编程思维和代码水平，还是得从0到1去学习我们项目，并不是说技术有多难，而是很多思维和实现细节，没有参考，没人指点，靠自己需要摸索很久。

除了以上架构，更复杂的就是rtos了。

不过一般对于有架构设计能力的工程师来说，更习惯于使用传统的裸机编程方式，这种方式可能更直观且可控。
