我要评论在使用cadence的pspice进行仿真时，需要将spice模型转换之后才能进仿真使用，步骤也非常简单，以ada4807的添加为例：
1.从adi公司网站上下载元器件的spice模型

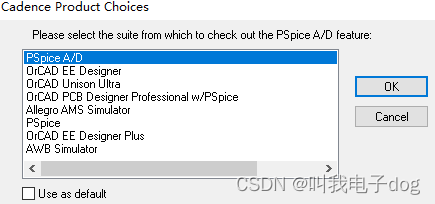

2.打开model editor—pspice a/d

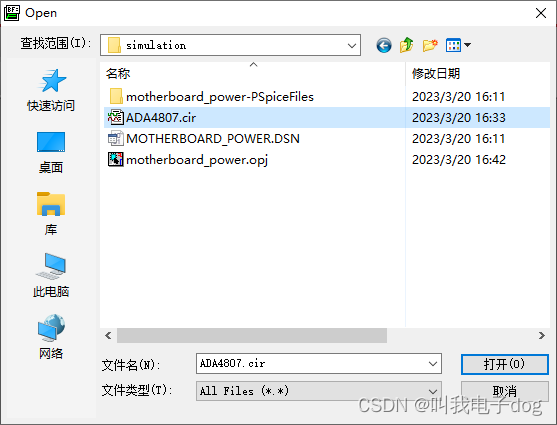

3.file—open—选择all files—打开下载的cir文件

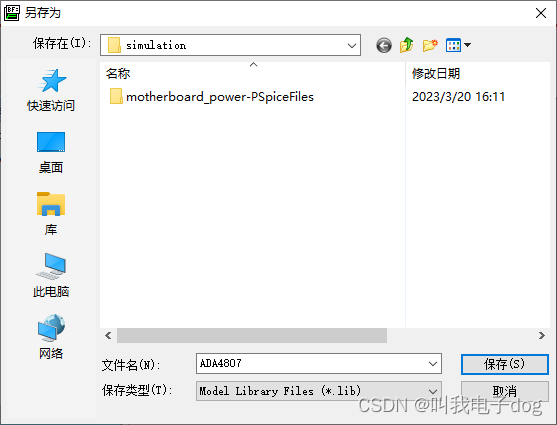

4.file—save as—删除.cir后缀，存为.lib文件

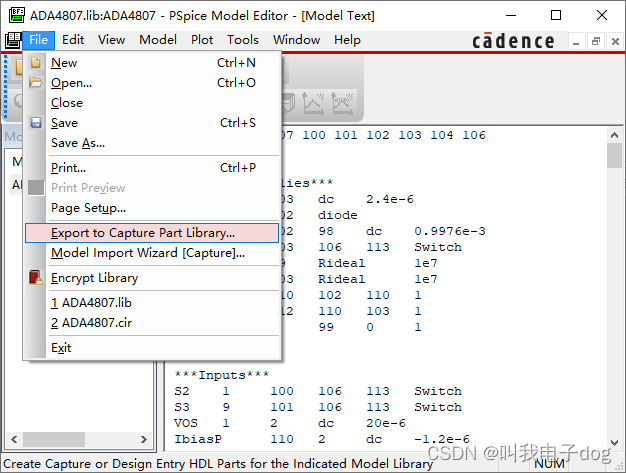

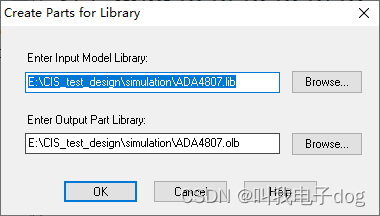

5.file—export to capture part library保存为.olb文件

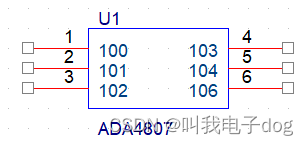

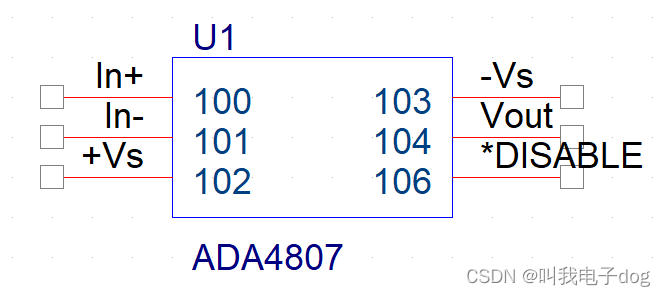

6.在仿真工程文件中的libraries中导入.olb文件后，在原理图中看到引脚没有清晰的定义，需要根据pspice model editor中的定义进行修改。

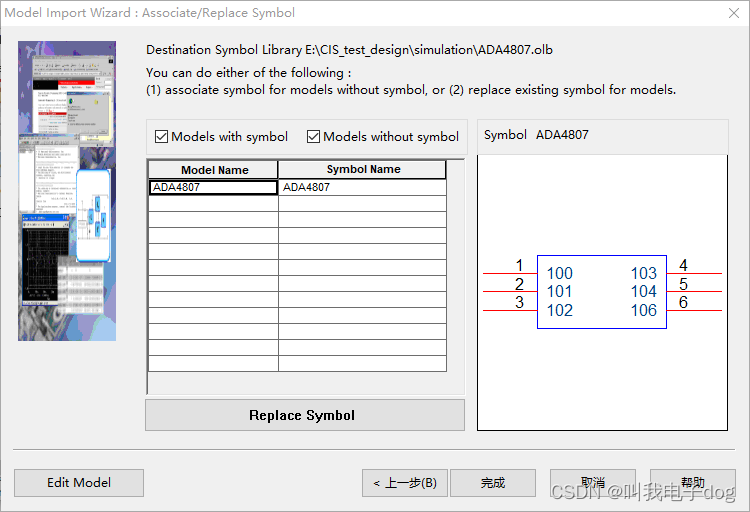

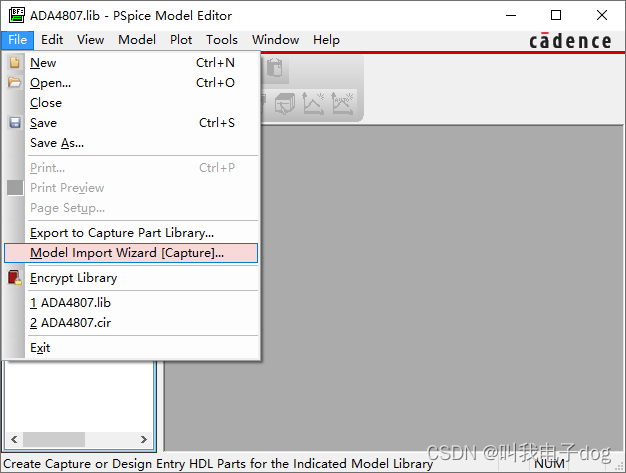

6.1 file—model import wizard

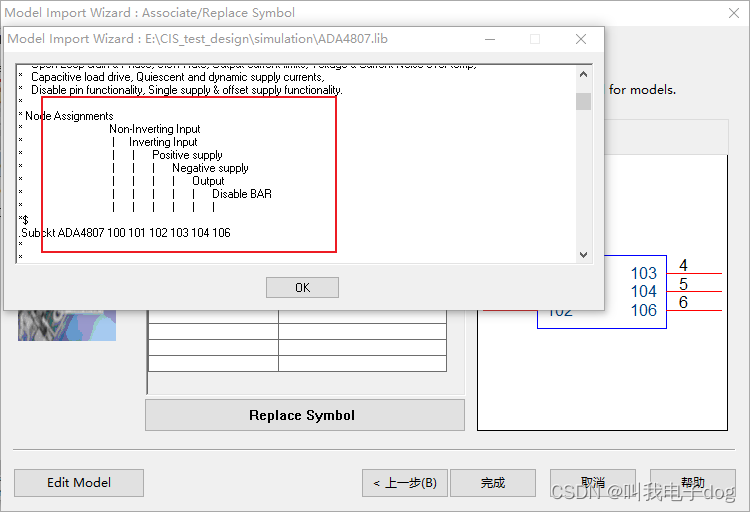

6.2点击edit model就可以看到引脚定义了

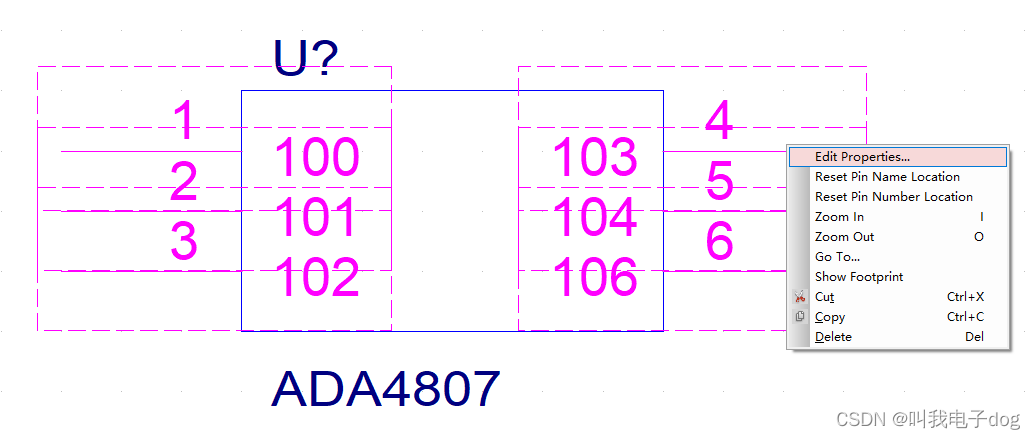

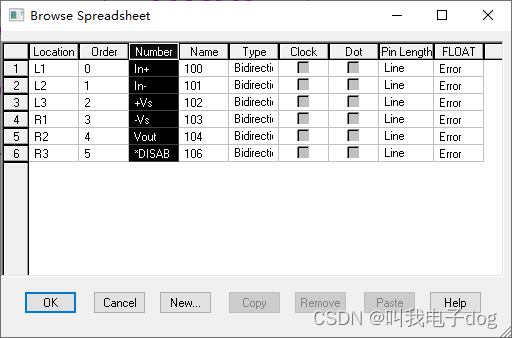

6.3 在仿真工程文件的原理图中修改对应的引脚定义：原理图中选中器件，右击—edit part，在该界面中选中引脚，修改属性中的number一栏（name不要修改）

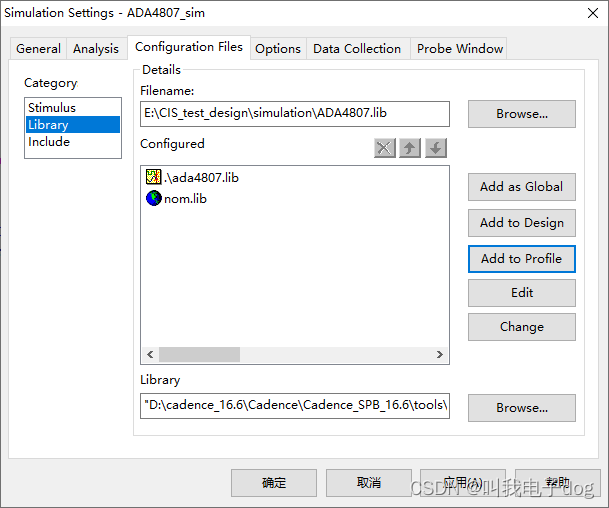

7.运行仿真时要将该lib文件添加到仿真库：pspice—edit simulation profile—configuration files一栏中的library进行配置，添加生成的lib文件
