我要评论01 当前痛点

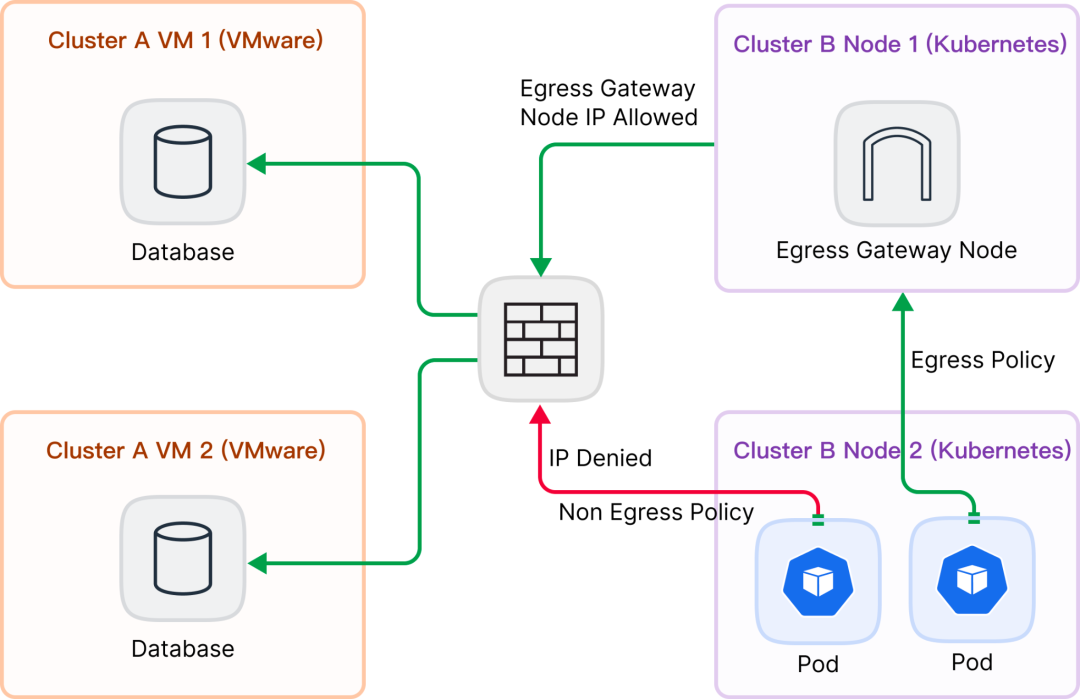

在多个集群互相访问，企业管理员希望规范化跨集群网络请求。如下图集群 b 中的 pod 为一组应用，管理员希望右侧同一业务组的 pod 出集群的流量都使用特定 ip。
02 egressgateway 解决方式

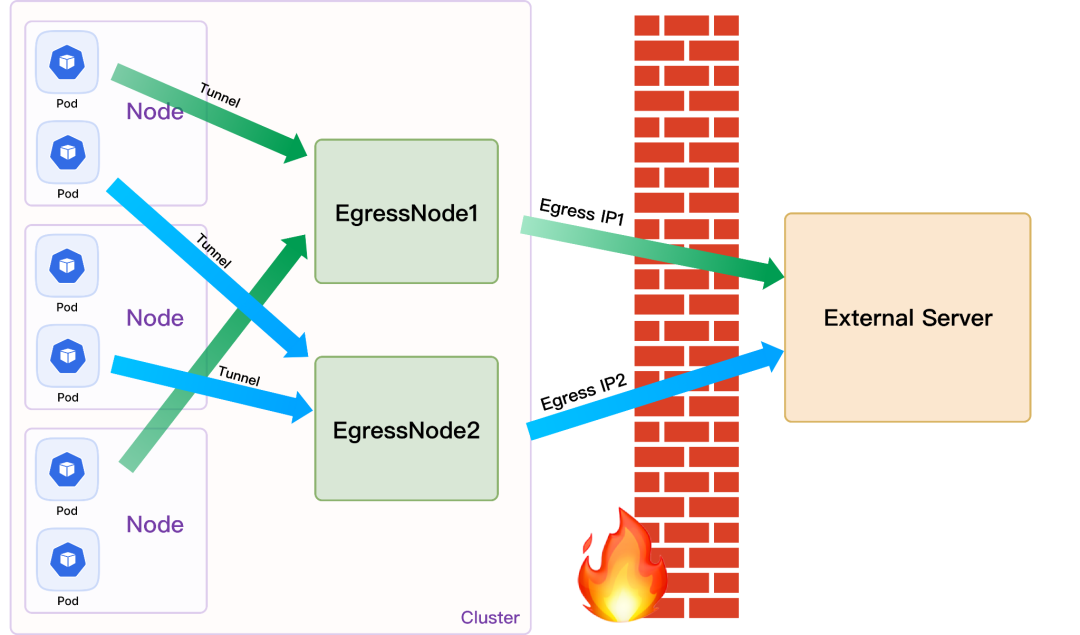

针对上述的需求，我们使用 egressgateway[1] 来解决这个问题。egressgateway 是一个开源的云原生出口网关，兼容如下 calico[2]，flannel[3]，weave[4] 和 spiderpool[5] 的 cni 网络方案。egressgateway 有如下特性：
-
支持通过 egresspolicy 配置不通租户的的 egress 策略；
-
支持通过 egressclusterpolicy 集群级 egress 策略；
-
支持 ipv4/ipv6 双栈；
-
拥有低内核兼容性；
-
自动检测集群内部流量；
-
支持设置租户/集群默认 egressgateway。
如果你想了解更多详情，请访问 egressgateway 文档站[6]。
03 实现原理

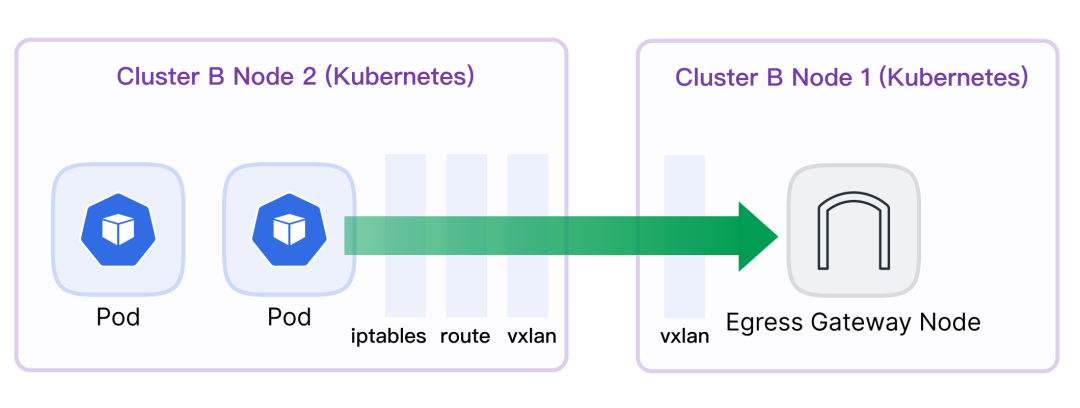

在数据面，我们通过实施了如下 datapath 来实现 egressgateway 的功能。左侧节点被 egresspolicy 策略命中的 pod 流量，会通过 iptabels, route, ipset 规则并通过 vxlan 转发到网关节点，然后从网关节点将源 ip 转为 egress ip 离开集群。
04 安装实施
1. 将 calico 的 felix_chaininsertmode 设置为 append。
kubectl set env daemonset -n kube-system calico-node felix_chaininsertmode=append
2. 安装 egressgateway。
helm repo add egressgateway https://spidernet-io.github.io/egressgateway/
helm repo update
helm install egressgateway egressgateway/egressgateway \
-n kube-system \
--set feature.tunnelipv4subnet="192.200.0.1/16" \ # 选择一个没有被使用的虚拟子网
--wait --debug
3. 验证 egressgateway 都已经启动并就绪。
$ kubectl get pod -n kube-system | grep egressgateway
egressgateway-agent-29lt5 1/1 running 0 9h
egressgateway-agent-94n8k 1/1 running 0 9h
egressgateway-agent-klkhf 1/1 running 0 9h
egressgateway-controller-5754f6658-7pn4z 1/1 running 0 9h
4. 选择一个或者多个节点作为出口网关，通过给 node 打上特点的 label 来标识这些节点。
kubectl get node -o wide
kubectl label node $node_name egressgateway="true"
5. 创建 egressgateway 实例。创建 egressgateway 时，需要在 spec.nodeselector 中将指定网关节点为上面打 label 的节点，并为这些网关分配可用的 spec.ippools 的地址。
cat <<eof | kubectl apply -f -
apiversion: egressgateway.spidernet.io/v1beta1
kind: egressgateway
metadata:
name: default
spec:
ippools:
ipv4:
- "172.22.0.100-172.22.0.110"
nodeselector:
selector:
matchlabels:
egressgateway: "true"
eof
6. 执行下面命令检查刚才创建的网关，此时可以在 status 中看到已经选择的 2 个节点已经就绪。稍后可以通过创建 egresspolicy cr 来选择可使用的 egressgateway，并通过 label 匹配业务 pod，使业务流量通过网关节点离开集群。
$ kubectl get egressgateway default -o yaml
apiversion: egressgateway.spidernet.io/v1beta1
kind: egressgateway
metadata:
name: default
uid: 7ce835e2-2075-4d26-ba63-eacd841aadfe
spec:
ippools:
ipv4:
- 172.22.0.100-172.22.0.110
ipv4defaulteip: 172.22.0.110
nodeselector:
selector:
matchlabels:
egressgateway: "true"
status:
nodelist:
- name: egressgateway-worker1
status: ready
- name: egressgateway-worker2
status: ready
7. 在开始之前先在集群外的任意机器，启动一个容器模拟被访问的外部服务。
docker run -d --net=host ghcr.io/spidernet-io/egressgateway-nettools:latest /usr/bin/nettools-server -protocol web -webport 8080
8. 在集群内部创建一个 deployment，用于模拟需要访问外部使用统一 egress ip 的业务应用。
kubectl create deployment visitor --image nginx
9. 此时创建一个 egresspolicy，来为其实施 egress 策略。这里是通过 spec.egressgatewayname 制定了上面创建的 egressgateway 名称。
cat <<eof | kubectl apply -f -
apiversion: egressgateway.spidernet.io/v1beta1
kind: egresspolicy
metadata:
name: test
namespace: default
spec:
egressgatewayname: default
appliedto:
podselector:
matchlabels:
app: "visitor"
eof
10. 通过 kubectl exec 进入创建的业务应用，执行测试。
kubectl exec -it visitor-6764bb48cc-29vq9 bash
$ curl 10.6.1.92:8080
remote ip: 172.22.0.110
```通过结果看到，egress ip 已经变为了 egressgateway 池中配置的 ip。当然也可以在创建 egresspolicy 指定使用的 egress ip。
