计算机视觉的应用28-基于OpenPose算法的实际应用，实例代码实现OpenPose算法的原理

大家好，我是微学ai，今天给大家介绍一下计算机视觉的应用28-基于openpose算法的实际应用，openpose算法的原理与结构。openpose是一种先进的实时人体关键点检测和全身姿态估计的深度学习框架，由 carnegie mellon university 和 adobe research 开发。其主要原理是通过深度卷积神经网络（cnn）和条件随机场（crf）相结合的方式，对图像或视频中的多个人体进行全身姿态估计和关键点检测。openpose的核心在于它能够同时识别并定位25个身体关节，包括面部、手部、脚部以及身体的主要部位，这对于动作捕捉、人体跟踪、游戏交互、医学影像分析等领域具有重要意义。

openpose的结构分为两个主要部分：一是多尺度金字塔网络（multi-person pose estimation network），用于检测人体轮廓和关键点；二是人体部件解码器（part affinity fields），用于确定每个关键点与其周围其他关键点的关系。网络采用级联结构，先进行粗略的人体检测，再逐步细化到关键点定位，提高了效率和准确性。

一、openpose算法简介

1.1 算法概述

openpose是一种先进的多任务人体关键点检测算法，它不仅能够精确地识别和定位2d和3d的人体关节，还包括面部表情、手部姿态等丰富信息。openpose采用了深度学习与可分图模型的融合方法，通过将人体看作一个由多个部分组成的图结构，每个部分代表一个关节或特征点，利用卷积神经网络(cnn)对输入图像进行特征提取，再通过图优化技术预测各个部分的位置。其主要优势在于对复杂动作和大规模人群的处理能力，以及实时性，使得在体育分析、游戏交互、虚拟现实等领域有着广泛应用。

假设我们正在开发一款健身应用。用户上传他们的运动视频，openpose算法会在后台运行，实时检测并标记出用户的关节位置，如肩、肘、腕、髋、膝、踝等，同时还能识别出手臂和腿部的动作。这对于量化运动表现，比如跑步的步频、划船的动作准确性，或者瑜伽的体式完成度都非常有帮助。此外，openpose还可以捕捉面部表情，为用户提供个性化的反馈，比如鼓励他们在做高强度运动时保持微笑，以此提高运动体验和效果。这就是openpose算法在实际项目中的强大功能和价值体现。

1.2 原理与架构

openpose是由 carnegie mellon university 和 uc berkeley 的研究团队开发。其核心原理基于深度学习，特别是convolutional neural networks (cnn) 和 graph convolutional networks (gcn)，通过多层次的特征提取和人体结构解析来定位和识别25个身体关节和部分关键点。

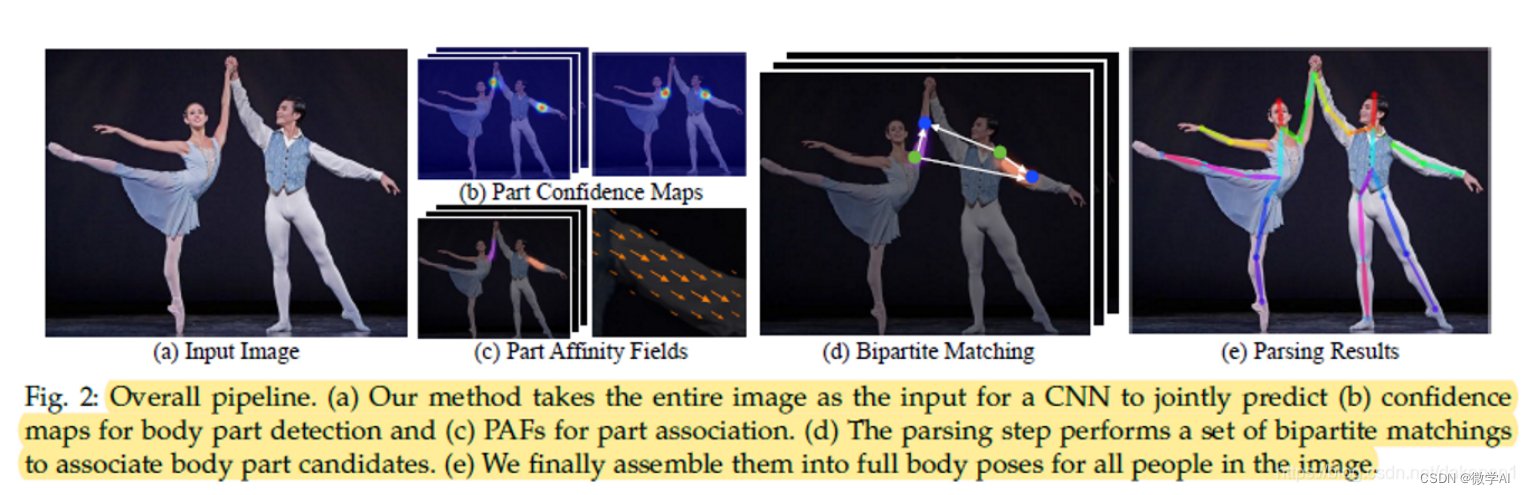

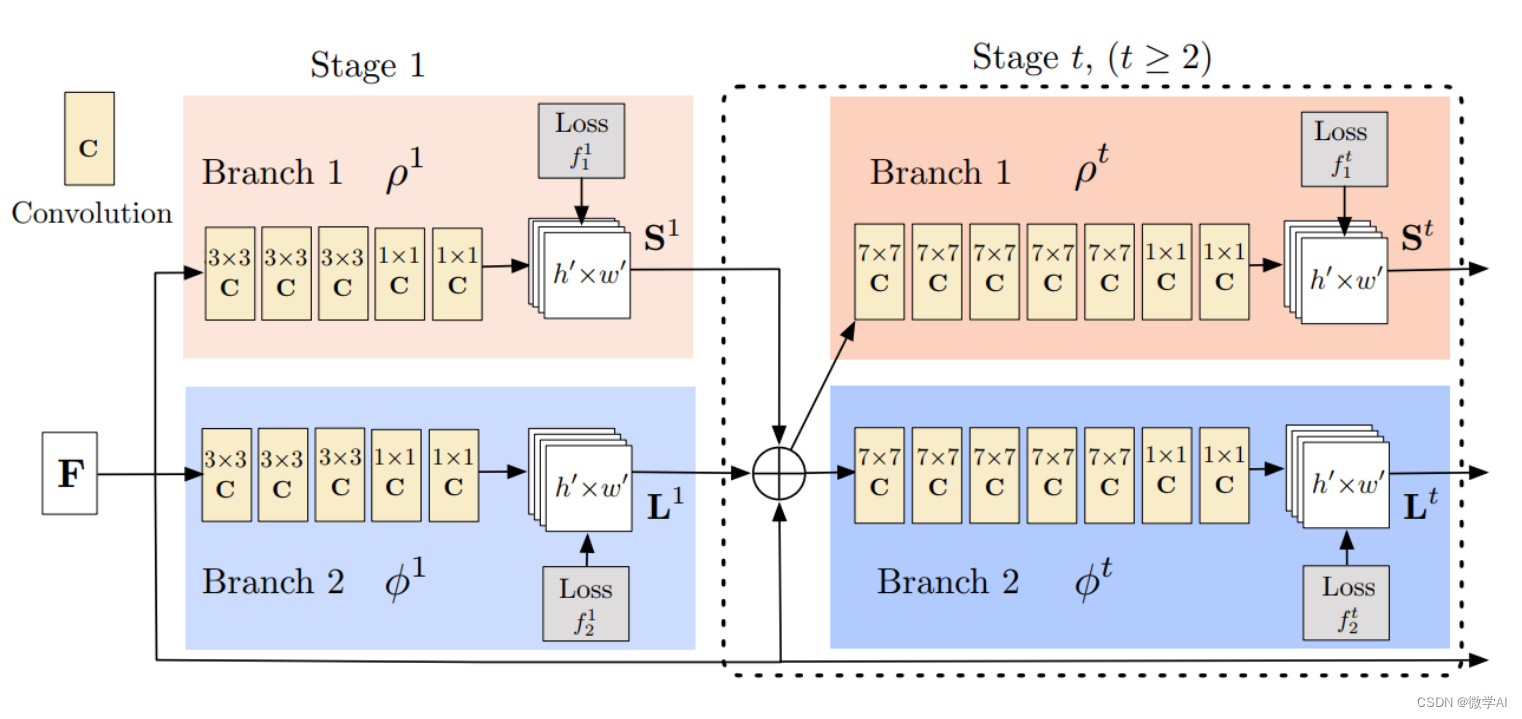

openpose的架构分为两个主要部分：图像流和图形优化。首先，图像流模块利用预训练的卷积神经网络对输入图像进行多尺度分析，生成一系列特征图。这些特征图捕捉了不同尺度和位置的人体特征。接着，这些特征图通过heatmap regression和part affinity fields（paf）两种方式来预测关键点的位置。heatmap regression用于直接预测每个关节对应的热力图，而paf则通过连接相邻关节的概率来描绘关节之间的关系，形成人体的姿态图。

在图形优化阶段，通过非极大抑制(nms)和边裁剪等技术，从预测的热力图中筛选出最可能的关节，并使用dijkstra算法构建出人体的姿态树。这样，openpose不仅能提供精确的关节位置，还能输出全身的姿态信息。

二、实际应用场景

2.1 视频监控与行为分析

视频监控与行为分析在实际应用场景中发挥着至关重要的作用。它是一种高级的视频处理技术，通过深度学习和计算机视觉算法，对监控画面中的人员、车辆、物体等进行实时识别、追踪和行为分析。例如，在商场中，系统可以自动识别出异常行为，如人群拥挤、滞留时间过长或独自徘徊的可疑人员，从而及时预警潜在的安全风险。在停车场，它可以追踪车辆进出，防止盗窃，并帮助找回丢失的车辆。在智能家居中，行为分析可以识别人体动作，实现智能控制，如开关灯光、调整空调温度。此外，它也被广泛应用于交通管理，通过分析交通流量、违规行为，优化道路安全和交通流线。总的来说，视频监控与行为分析技术极大地提升了公共安全和生活便利性。

2.2 体育运动分析

在实际应用场景中，体育运动分析是一种强大的数据驱动工具，它通过收集和分析运动员的训练数据、比赛表现以及生理指标等，帮助教练员和运动员优化训练策略，提升竞技水平。例如，在田径比赛中，可以通过gps追踪系统记录运动员的速度、距离和心率，实时监测其体能状况。视频分析技术则可以详细拆解运动员的技术动作，指出改进点。此外，运动生物力学分析可以帮助预防运动伤害，通过对运动员动作的动态分析，发现潜在的不平衡或过度使用风险。

在双人舞运动中，教练和舞者可以利用openpose算法来分析和改进舞者的动作和姿态。openpose是一种实时多人关键点检测算法，能够识别图像中人物的骨架和关键点位置。通过openpose算法，舞者可以在训练过程中跟踪自己的动作，如手臂和腿部的运动轨迹、身体平衡、以及两人之间的相对位置和互动。这有助于舞者理解自己的舞蹈动作，并对其进行微调，以达到更好的艺术效果和技巧水平。教练可以使用这些数据来分析舞者在舞蹈中的协调性、节奏感和表现力，进而给出更具针对性的指导和建议。例如，如果发现某个舞者在特定动作中身体平衡不够稳定，教练可以针对性地进行训练，以改善其平衡能力。

2.3 游戏开发与虚拟现实

在现代游戏开发中，虚拟现实（vr）技术的应用日益广泛。它将玩家完全沉浸在游戏世界中，提供了一种前所未有的沉浸式体验。例如，开发团队可以利用vr技术创建《半条命：艾利克斯》这类的第一人称射击游戏，玩家戴上vr头盔，仿佛置身于战火纷飞的太空站，亲手操作武器，感受子弹呼啸而过和爆炸的震撼。此外，vr还能用于构建互动性强的冒险游戏，如《beat saber》中的音乐节奏游戏，玩家需挥舞光剑击打飞来的方块，身体动作直接影响游戏进程，真实感爆棚。

在教育领域，vr也被用于历史重现或科学探索。比如，《google earth vr》让学生仿佛亲临古罗马斗兽场，直观理解历史遗迹。在医学培训中，vr模拟手术环境，让医学生在虚拟现实中进行实践操作，提高技能水平。vr技术不仅丰富了游戏的玩法和体验，还在教育、训练等多个领域展现了其巨大的潜力。

三、深入理解与实现

3.1 模型训练与优化

在深度学习中，模型训练与优化是核心环节。首先，我们需要定义一个预测模型，如卷积神经网络（cnn）或循环神经网络（rnn），用于处理特定任务，如图像分类或自然语言处理。模型的参数会随机初始化，然后通过大量的数据输入进行训练，这个过程就是反向传播算法的应用，它根据预测结果与真实标签之间的误差调整参数，以最小化损失函数。

优化器，如adam、sgd等，负责调整参数更新的速度和方向，使模型的学习过程更加高效。我们会设置一个学习率，控制每次参数更新的幅度，同时使用梯度下降策略，沿着梯度的反方向更新，以达到最优解。

在一个图像识别项目中，我们可能使用resnet或vgg这样的预训练模型，首先在大规模图像数据集上进行训练。然后，我们将模型冻结一部分层，只对新增的或特定层进行微调，以适应我们的特定任务。在训练过程中，我们会监控验证集的表现，通过调整学习率、优化器参数等方式，不断优化模型，直到达到最佳性能。这整个过程就是模型训练与优化的实践应用。

3.2 实战案例与代码解读

在深入理解与实现的章节3.2中，我们通过实战案例和代码解读的方式，将理论知识转化为实际操作。比如，我们会探讨如何使用python的scrapy框架来爬取和解析网页数据。通过一个具体的案例，如新闻网站的标题抓取，首先，我们会学习如何设置请求头，模拟浏览器行为，避免被网站封禁。接着，解析beautifulsoup库解析html，提取出所需信息，如新闻标题。代码逐行解释，让你理解每个步骤的作用，如xpath选择器的选择，以及如何存储和处理抓取的数据。

这个过程不仅锻炼了编程技能，也让你理解了网络爬虫在实际项目中的应用场景，如数据挖掘、舆情分析等。通过这样的实战，你不仅能掌握基础的爬虫技术，还能提升问题解决和项目实施的能力。例如，如果要做一个实时新闻跟踪系统，你需要定期抓取并分析各大新闻网站的内容，这就需要运用到所学的爬虫技术和数据处理技术。

四、.openpose算法模型的数学原理

openpose是一种多任务人体关键点检测和全身姿态估计的深度学习框架，其主要目标是同时定位人体的2d和3d关键点，并且识别出多个可互换的人体部分。以下是openpose算法的一些核心数学原理的简要描述：

1. 人体关键点检测：
   openpose通过卷积神经网络（convolutional neural networks, cnn）来处理图像数据。假设输入图像为 ( i )，输出为一组关键点 ( \mathbf{p} = {p_1, p_2, …, p_n} )，其中 ( n ) 是关键点的数量，( p_i = (x_i, y_i) ) 表示第 ( i ) 个关键点的像素坐标。cnn的输出可以表示为：
   $$\mathbf{p}=f(i;\theta )$$
   其中 ( f(\cdot) ) 是cnn的函数，( \theta ) 是网络的参数。

2. 人体姿态估计：
   为了估计3d姿态，openpose通常结合了回归和分类的方法。首先，使用深度学习网络预测每个关键点的深度 ( d_i )，然后通过相机参数（如焦距、光心等）计算3d坐标 ( \mathbf{q}i )：
   $${\mathbf{q}}_i=k\cdot [d_i,p_{ix},p_{iy}{]}^t$$
   其中 ( k ) 是相机内参矩阵，( p{ix} ) 和 ( p_{iy} ) 分别是关键点在图像上的横纵坐标。

3. 人体部件分割：
   openpose还能够识别并分割出人体的不同部分，如手、脚、脸部等。这部分通常使用条件随机场（conditional random field, crf）进行后处理，以优化关键点之间的关联性。crf的潜在变量 ( z ) 可以表示为：
   $$z=\arg \underset{\mathbf{c}}{\max }p(\mathbf{c}|i)$$
   其中 ( \mathbf{c} ) 是人体部件的标签，( p(\cdot) ) 是给定图像 ( i ) 的条件概率。

4. 损失函数：
   训练过程中，openpose通常采用多任务损失函数，包括关键点检测损失 ( l_{kp} )、身体部件分割损失 ( l_{seg} ) 和3d姿态损失 ( l_{3d} ) 等：
   $$l=l_{kp}+l_{seg}+l_{3d}$$

请注意，这只是一个简化版的描述，实际的openpose算法更为复杂，涉及到更深层次的特征提取、多尺度预测和细化步骤。完整的数学公式可能需要更多篇幅来详细阐述。

五、openpose算法模型的代码实现

openpose是一个开源的人体关键点检测和全身姿态估计库，它使用深度学习模型进行实时的人体关键点检测。以下是一个简单的python示例，使用pytorch和openpose api进行人体关键点检测。请注意，这个例子需要你已经安装了openpose库和相关的依赖项。
下载0penpose源码，然后进行编译，请看教程：
openpose环境搭建（详细教程cpu/gpu）windows 10+python 3.7+cuda 11.6+vs2022
安装后，实现代码如下：

import cv2
import numpy as np
from openpose import pyopenpose as op

# 初始化openpose
params = dict()
params["model_folder"] = "path_to_openpose_model"  # 指定openpose模型路径
params["logging_level"] = 3  # 设置日志级别
params["num_gpu"] = 1  # 使用gpu
opwrapper = op.wrapperpython()
opwrapper.configure(params)
opwrapper.start()

# 读取图像
image = cv2.imread("path_to_image.jpg")

# 进行人体关键点检测
output = opwrapper.emplaceandpop([image])

# 提取关键点
keypoints = output[0].bodykeypoints

# 绘制关键点
for i in range(0, len(keypoints), 3):
    x, y = keypoints[i], keypoints[i + 1]
    cv2.circle(image, (int(x), int(y)), 5, (0, 255, 0), -1)

# 显示图像
cv2.imshow("openpose detection", image)
cv2.waitkey(0)
cv2.destroyallwindows()

在这个例子中，我们需要替换"path_to_openpose_model"和"path_to_image.jpg"为你的openpose模型文件路径和要处理的图片路径。注意，openpose的安装和配置可能比较复杂，需要下载预训练模型，并在系统上设置环境变量。

六、总结

openpose是一款由cmu和adobe研发的深度学习框架，专长于实时人体关键点检测和全身姿态估计。它结合cnn和crf技术，能同时识别25个身体关节，支持多任务处理。其结构包含多尺度金字塔网络和部件解码器，采用级联方式提高精度。openpose在ar/vr、体育、行为识别、医疗等领域大显身手，如健身应用中的姿势追踪、游戏角色动作控制和医疗诊断辅助，极大地推动了计算机视觉在人体分析领域的广泛应用。
