Qt之显示PDF文件（xpdf最新库编译实现）

一、官网

download xpdf and xpdfreader

官网有大致的介绍，以及最新版本的xpdf源码的下载链接。但是没有具体讲怎么移植xpdf。

二、windows下的xpdf的编译

2.1、准备windows下的编译环境

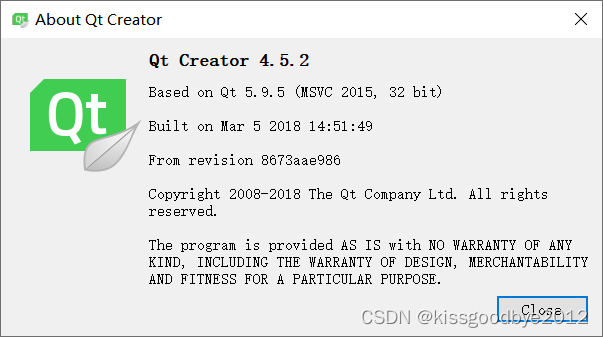

我的编译环境

win10操作系统

vs2015社区版

qt版本：qt5.9.5

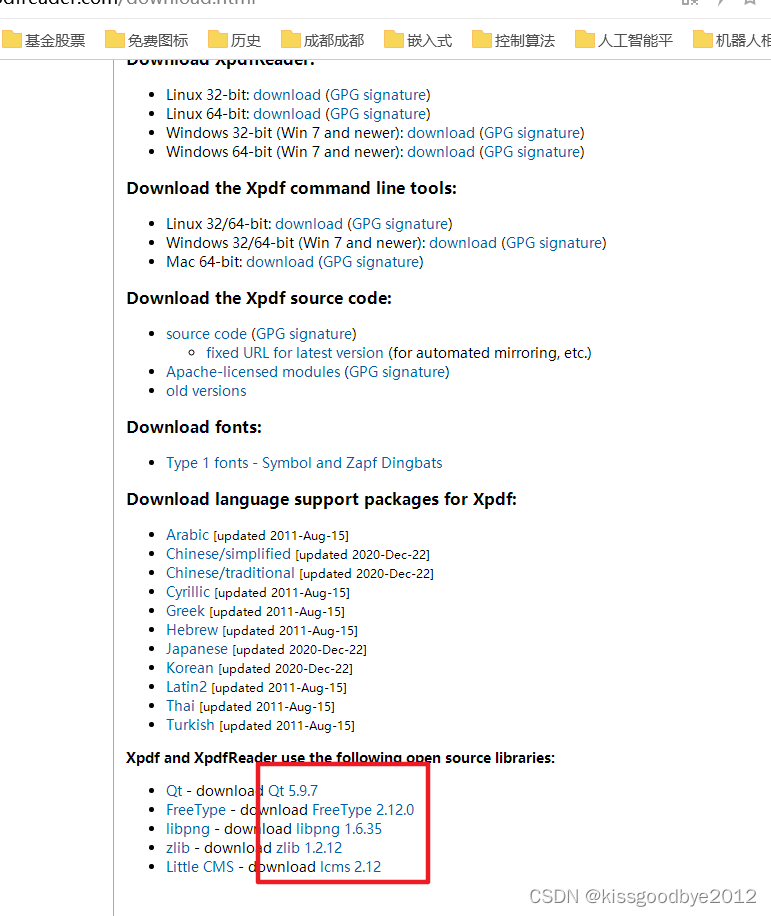

在官网下载工具链。如下图红色框中所示，点击后即可下载。这个压缩包是linux下的格式，解压需要费点功夫。

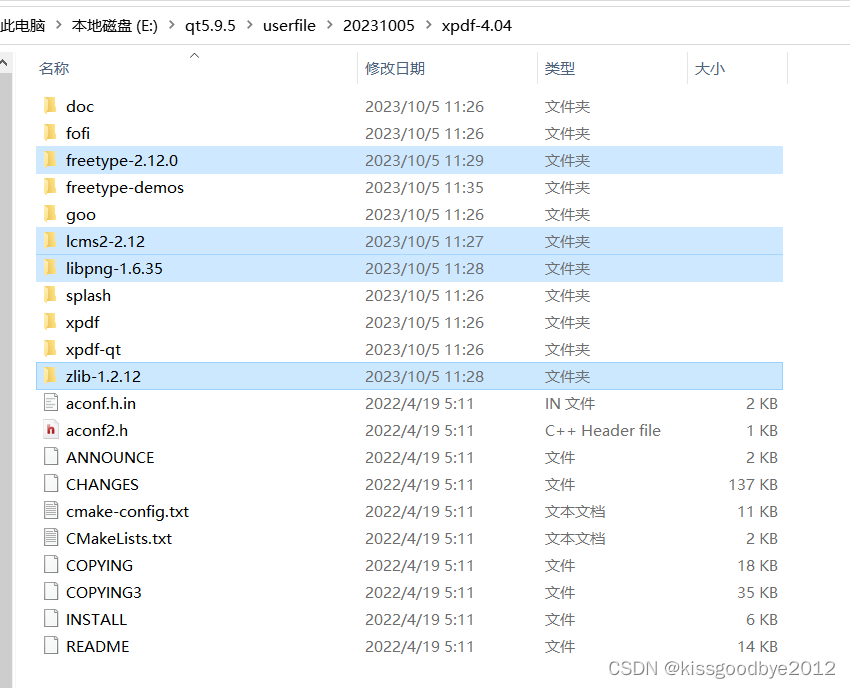

下载并解压后放在xpdf源码目录下，如下图所示。

2.2、编译freetype

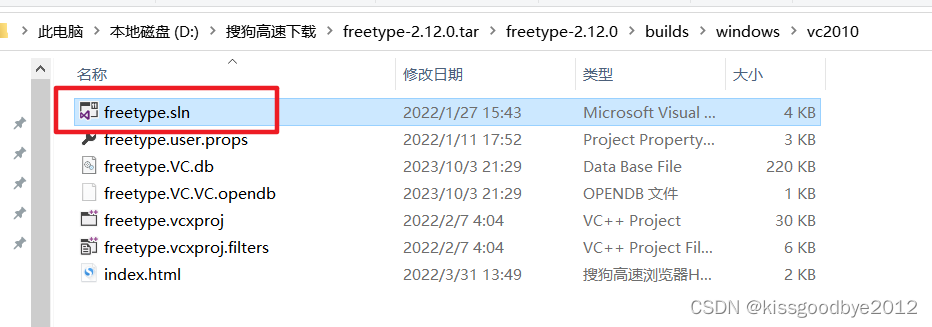

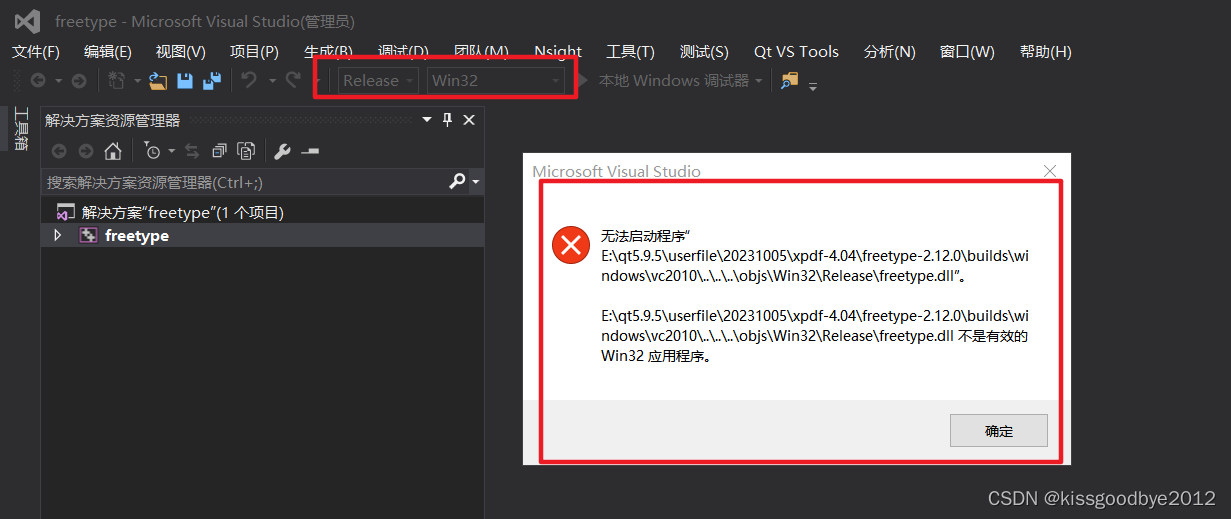

在如下图的路径，双击使用vs打开freetype.sln（我的vs是vs2015社区版），选择release和win32后，点击运行进行编译，编程出dll文件。（由于dll不能直接运行，因此会报如下的错误，忽略即可）。

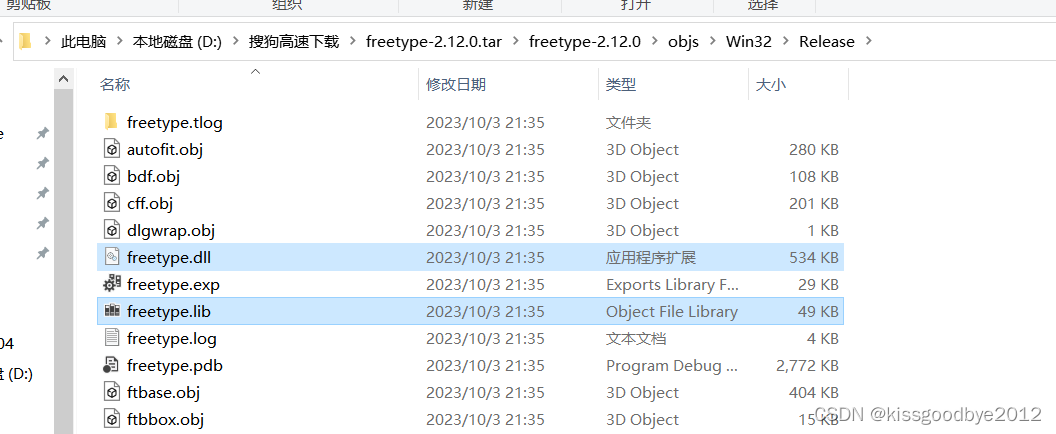

编译完成在 如下的路径下即可看到dll和lib文件。

工程路径：\freetype-2.12.0\builds\windows\vc2010

编译结构路径：\freetype-2.12.0\objs

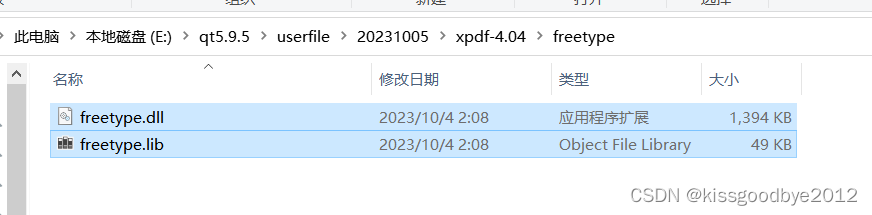

在xpdf源码目录新建文件夹freetype，将刚才生成的lib和dll文件拷贝到该文件夹中，就完成了freetype的编译。

2.3、编译lcms

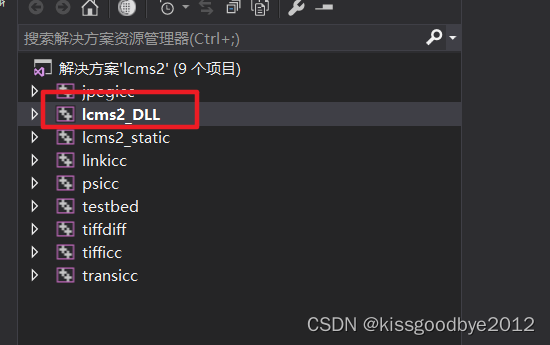

在如下图路径打开lcms的工程，右键点击lcms2_dll将其设为启动项目，选择release和win32后，点击运行进行编译，编程出dll文件。

工程路径：\lcms2-2.12\projects\vc2015

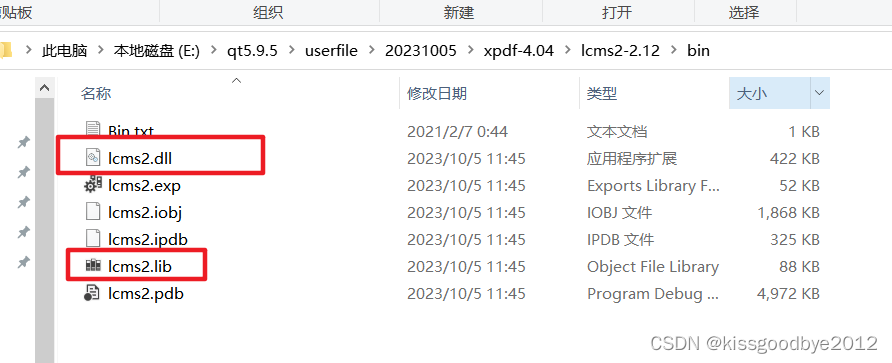

编译结构路径：\lcms2-2.12\bin

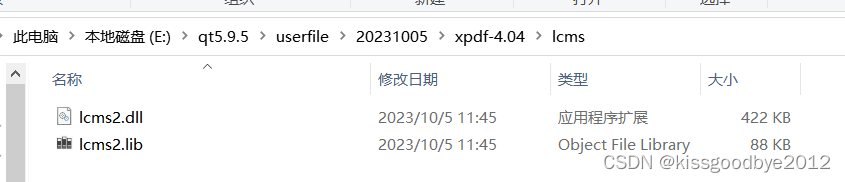

在xpdf源码目录新建文件夹lcms，将刚才生成的lib和dll文件拷贝到该文件夹中，就完成了lcms的编译。

2.4、编译zlib

zlib-1.2.12版本有点bug，需要先处理一下。

1、拷贝zlib-1.2.11（去网上下载一个）中的masmx76到contrib目录下；

2、修改代码

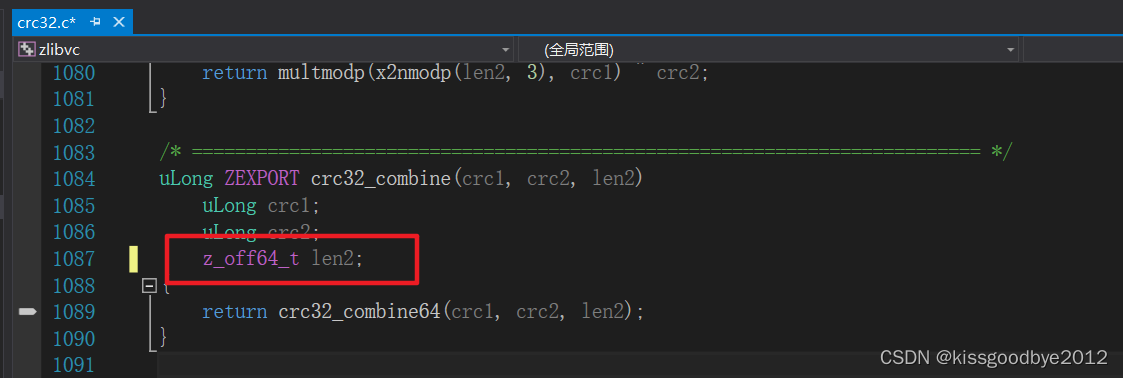

 （1）修改函数ulong zexport crc32_combine(crc1, crc2, len2)
    z_off_t len2改为z_off64_t len2;

（2）修改函数：ulong zexport crc32_combine_gen(len2)
    z_off_t len2改为z_off64_t len2

（3）修改函数：ulong crc32_combine_op(crc1, crc2, op)

改为ulong zexport  crc32_combine_op(crc1, crc2, op)

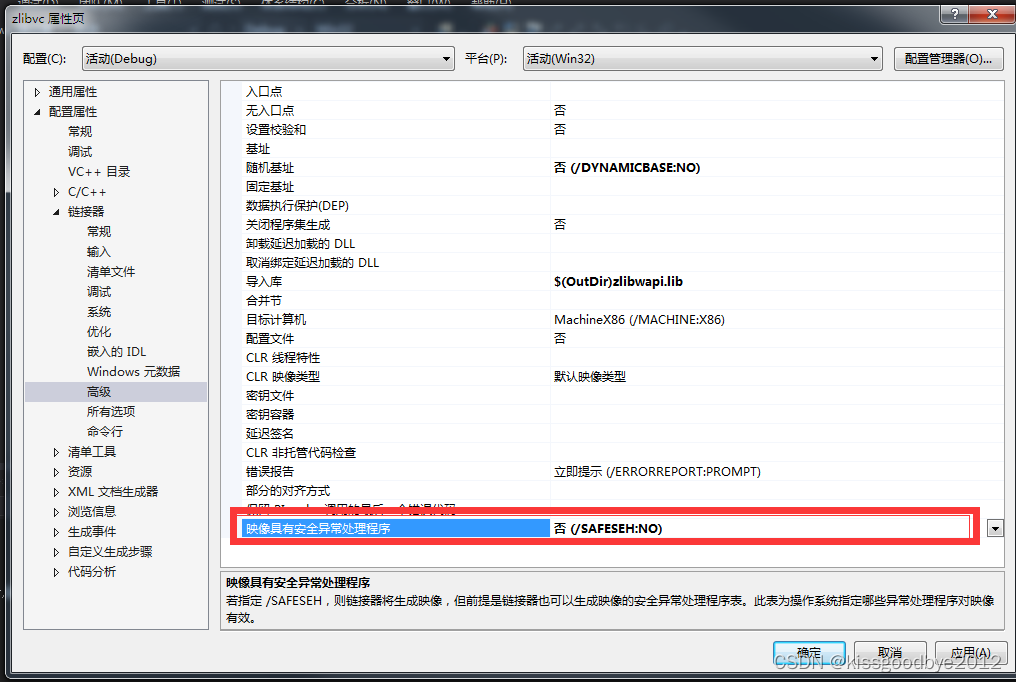

3、右键zlibvc，设置 safeseh 映像是不安全的异常处理程序关闭

完成 后开始正式的编译。

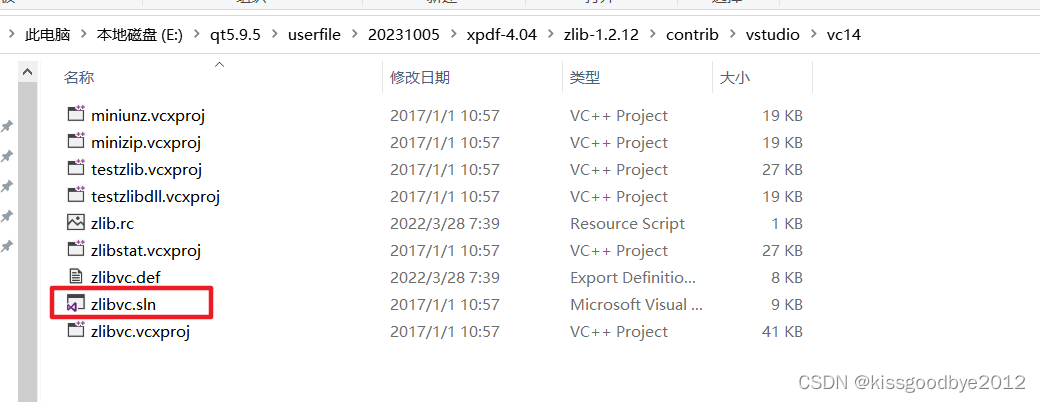

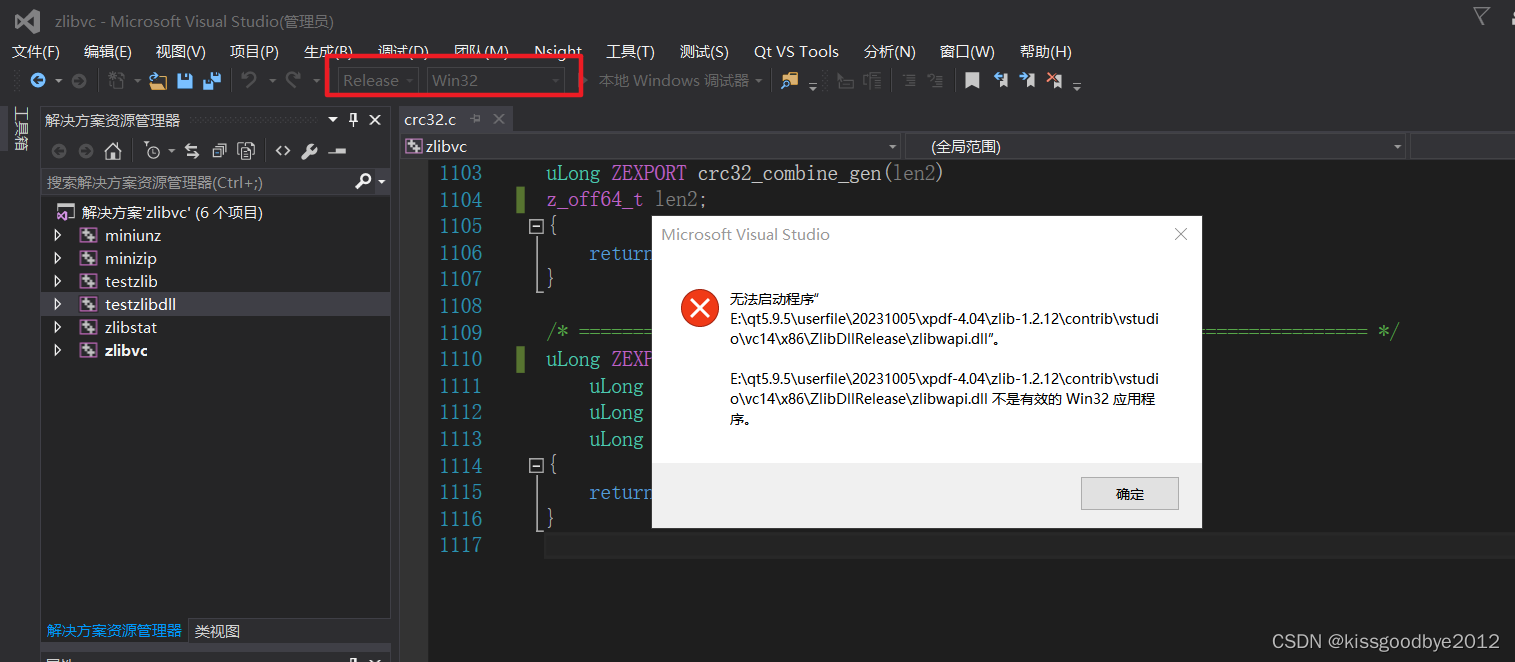

在如下图路径打开zlib的工程，选择release和win32后，点击运行进行编译，编程出dll文件。

工程路径：\zlib-1.2.12\contrib\vstudio\vc14

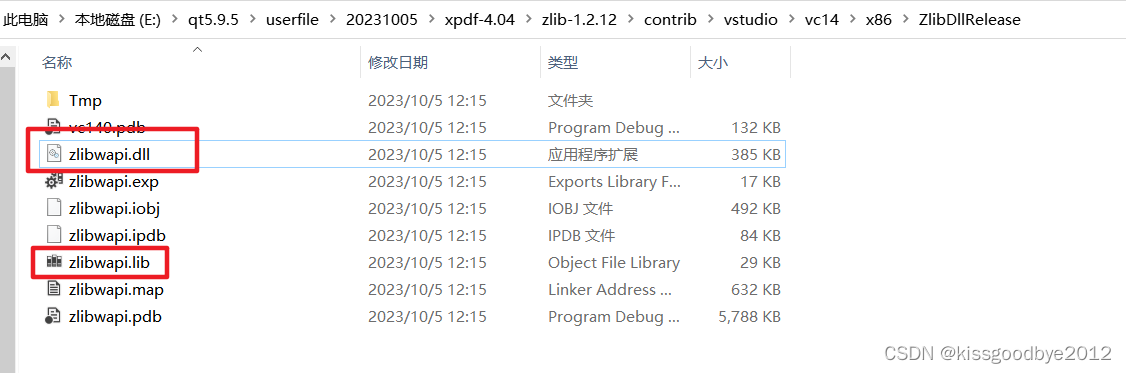

编译结构路径：\zlib-1.2.12\contrib\vstudio\vc14\x86\zlibdllrelease

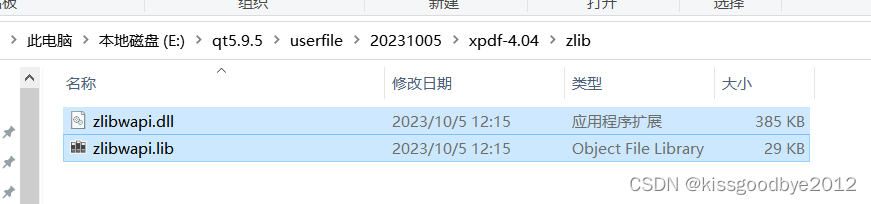

在xpdf源码目录新建文件夹zlib，将刚才生成的lib和dll文件拷贝到该文件夹中，就完成了zlib的编译。

如果出现异常情况：

问题1.没有bld_ml32.bat

编译器报错详情：

问题解决：查看contrib目录下，确实没有masmx86，拷贝zlib-1.2.11中的masmx86和masmx64到contrib目录下，问题解决。

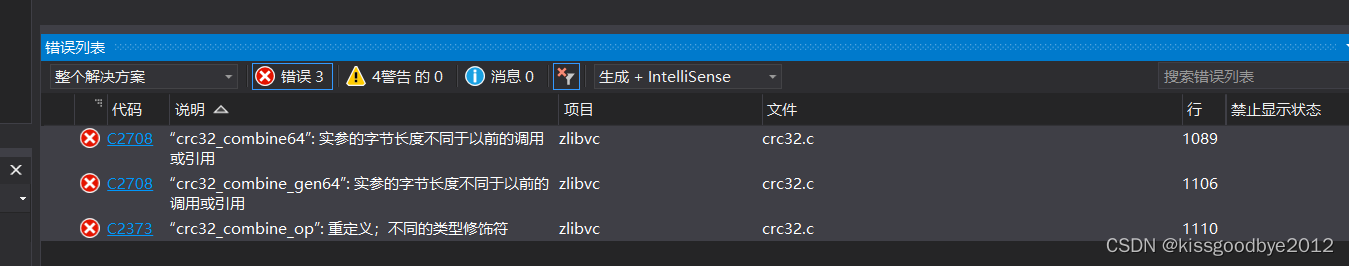

问题2.实参的字节长度不同于以前的调用或引用

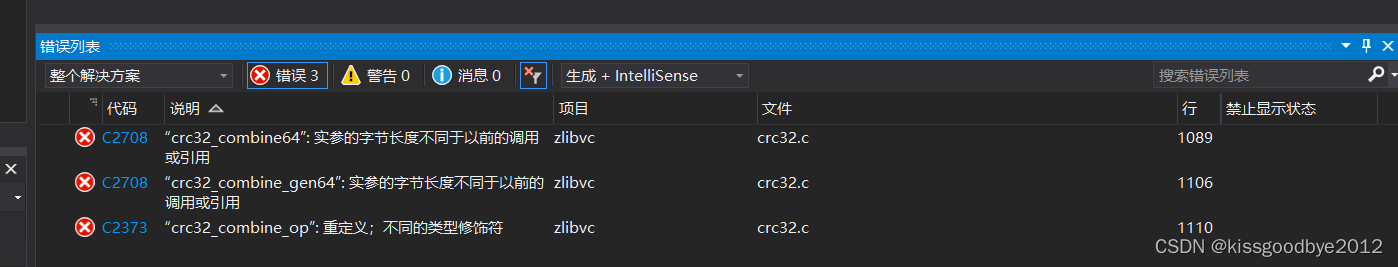

编译器报错详情如下：

问题解决：在crc32.c中修改如下内容

1.修改函数ulong zexport crc32_combine(crc1, crc2, len2)
    ulong crc1;
    ulong crc2;
    z_off_t len2;为z_off64_t len2;

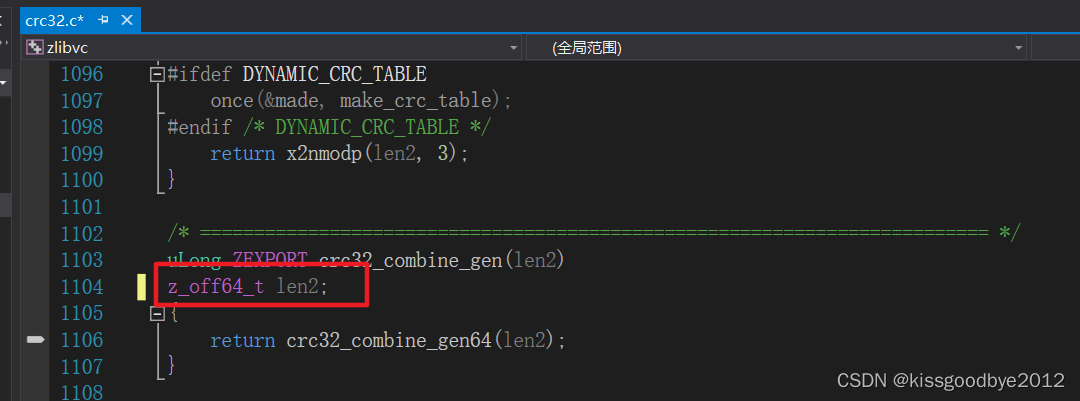

2.修改函数：1.ulong zexport crc32_combine_gen(len2)
    z_off_t len2;为z_off64_t len2

3.修改：

ulong crc32_combine_op(crc1, crc2, op)为

ulong zexport  crc32_combine_op(crc1, crc2, op)

问题3：模块对于 safeseh 映像是不安全的。

使用release编译，忽略其他编译警告，编译通过。


2.5、编译libpng

libpng的编译以来zlib，因此需要将zlib的源码放在libpng源码的同级目录（前面已经放过了）

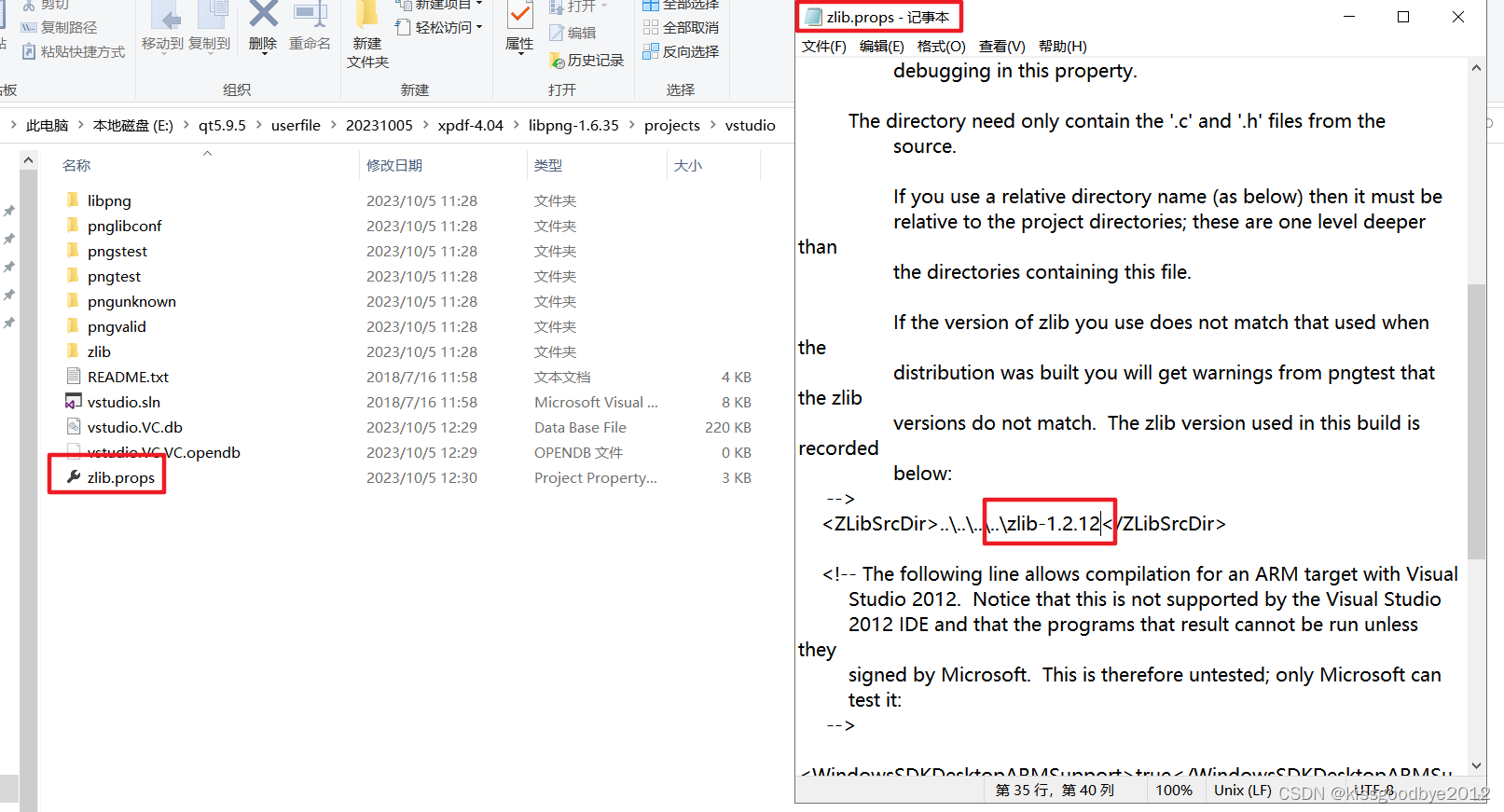

打开zlib.props文件，修改zlib的路径和版本（放在同级目录就不需要修改路径，修改版本就行）

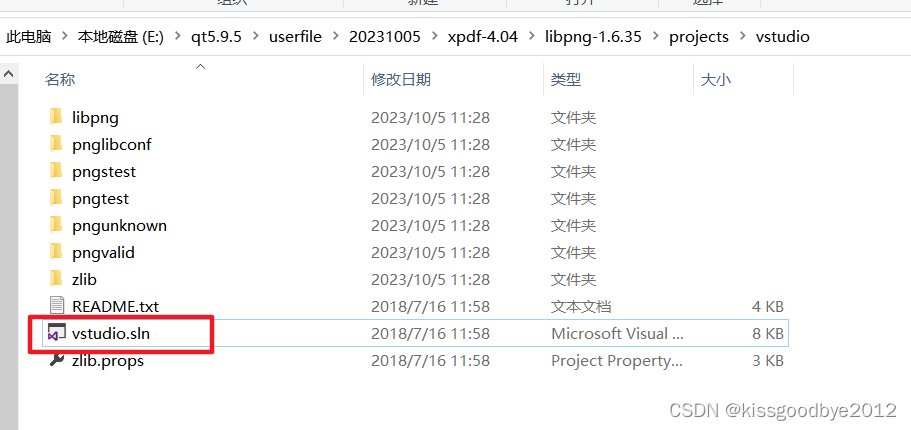

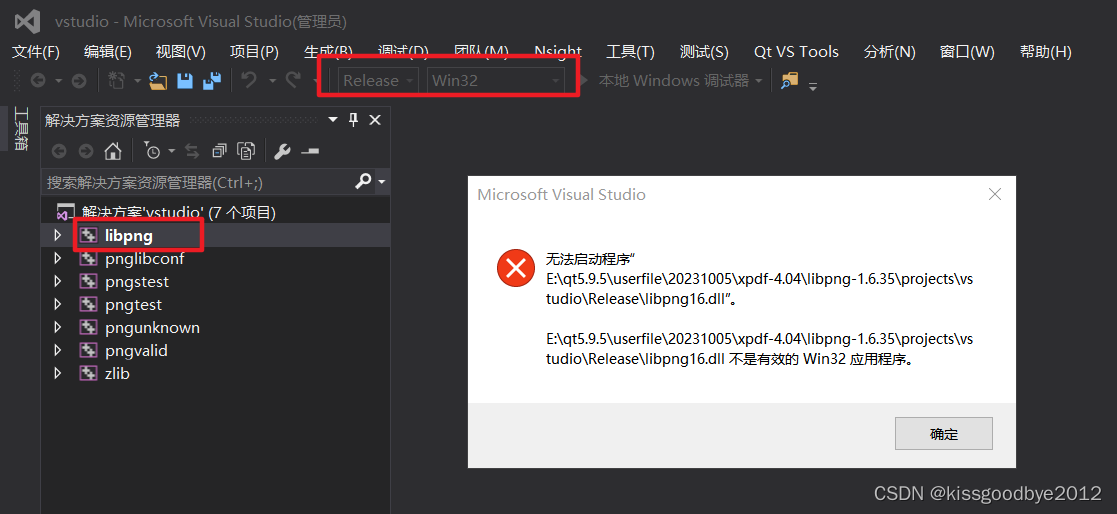

在如下图路径打开libpng的工程，右键点击libpng将其设为启动项目，选择release和win32后，点击运行进行编译，编程出dll文件。

工程路径：\libpng-1.6.35\projects\vstudio

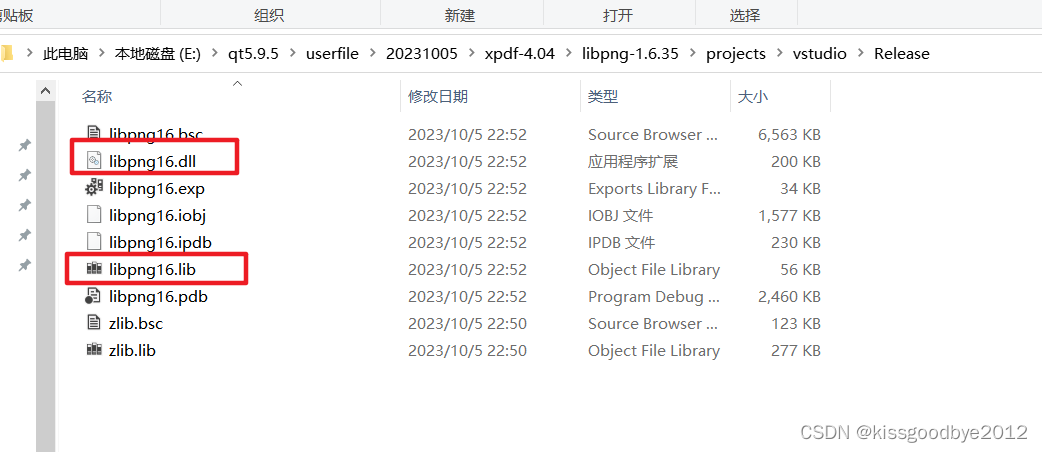

编译结构路径：\libpng-1.6.35\projects\vstudio\release

在xpdf源码目录新建文件夹libpng，将刚才生成的lib和dll文件拷贝到该文件夹中，就完成了libpng的编译。

2.6、编译xpdf

2.6.1 设置编译参数

(1) 在xpdf源码目录下新建bulid文件夹，

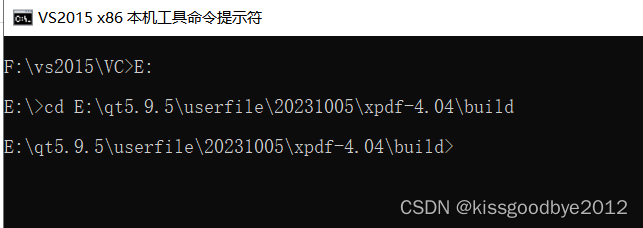

(2) 打开vs2015的命令提示符工具（看你的vs版本），并进入build路径（ctrl+c后在命令框右键即可粘贴）

输入如下命令，设置各个库的包含路径和动态库的路径

cmake -g "nmake makefiles" -dcmake_build_type=release -dfreetype_library="e:/qt5.9.5/userfile/20231005/xpdf-4.04/freetype/freetype.dll" -dfreetype_dir="e:/qt5.9.5/userfile/20231005/xpdf-4.04/freetype-2.12.0" -dpng_png_include_dir="e:/qt5.9.5/userfile/20231005/xpdf-4.04/libpng-1.6.35" -dpng_library="e:/qt5.9.5/userfile/20231005/xpdf-4.04/libpng/libpng16.dll" -dzlib_library="e:/qt5.9.5/userfile/20231005/xpdf-4.04/zlib/zlibwapi.dll" -dzlib_include_dir="e:/qt5.9.5/userfile/20231005/xpdf-4.04/zlib" ..

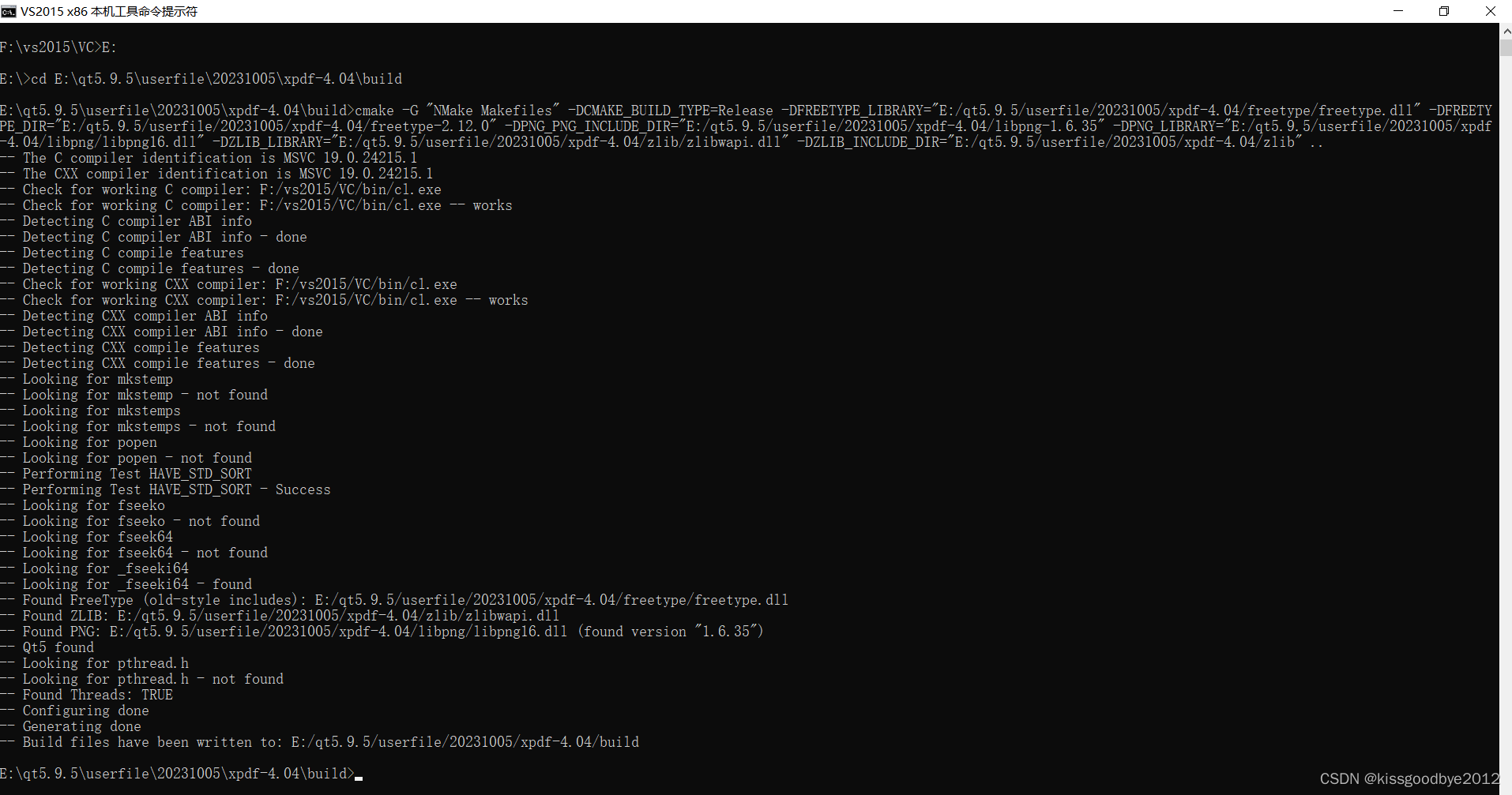

我的结果如下：

e:\qt5.9.5\userfile\20231005\xpdf-4.04\build>cmake -g "nmake makefiles" -dcmake_build_type=release -dfreetype_library="e:/qt5.9.5/userfile/20231005/xpdf-4.04/freetype/freetype.dll" -dfreetype_dir="e:/qt5.9.5/userfile/20231005/xpdf-4.04/freetype-2.12.0" -dpng_png_include_dir="e:/qt5.9.5/userfile/20231005/xpdf-4.04/libpng-1.6.35" -dpng_library="e:/qt5.9.5/userfile/20231005/xpdf-4.04/libpng/libpng16.dll" -dzlib_library="e:/qt5.9.5/userfile/20231005/xpdf-4.04/zlib/zlibwapi.dll" -dzlib_include_dir="e:/qt5.9.5/userfile/20231005/xpdf-4.04/zlib" ..
-- the c compiler identification is msvc 19.0.24215.1
-- the cxx compiler identification is msvc 19.0.24215.1
-- check for working c compiler: f:/vs2015/vc/bin/cl.exe
-- check for working c compiler: f:/vs2015/vc/bin/cl.exe -- works
-- detecting c compiler abi info
-- detecting c compiler abi info - done
-- detecting c compile features
-- detecting c compile features - done
-- check for working cxx compiler: f:/vs2015/vc/bin/cl.exe
-- check for working cxx compiler: f:/vs2015/vc/bin/cl.exe -- works
-- detecting cxx compiler abi info
-- detecting cxx compiler abi info - done
-- detecting cxx compile features
-- detecting cxx compile features - done
-- looking for mkstemp
-- looking for mkstemp - not found
-- looking for mkstemps
-- looking for mkstemps - not found
-- looking for popen
-- looking for popen - not found
-- performing test have_std_sort
-- performing test have_std_sort - success
-- looking for fseeko
-- looking for fseeko - not found
-- looking for fseek64
-- looking for fseek64 - not found
-- looking for _fseeki64
-- looking for _fseeki64 - found
-- found freetype (old-style includes): e:/qt5.9.5/userfile/20231005/xpdf-4.04/freetype/freetype.dll
-- found zlib: e:/qt5.9.5/userfile/20231005/xpdf-4.04/zlib/zlibwapi.dll
-- found png: e:/qt5.9.5/userfile/20231005/xpdf-4.04/libpng/libpng16.dll (found version "1.6.35")
-- qt5 found
-- looking for pthread.h
-- looking for pthread.h - not found
-- found threads: true
-- configuring done
-- generating done
-- build files have been written to: e:/qt5.9.5/userfile/20231005/xpdf-4.04/build

2.6.2 开始编译

在命令框输入：

nmake

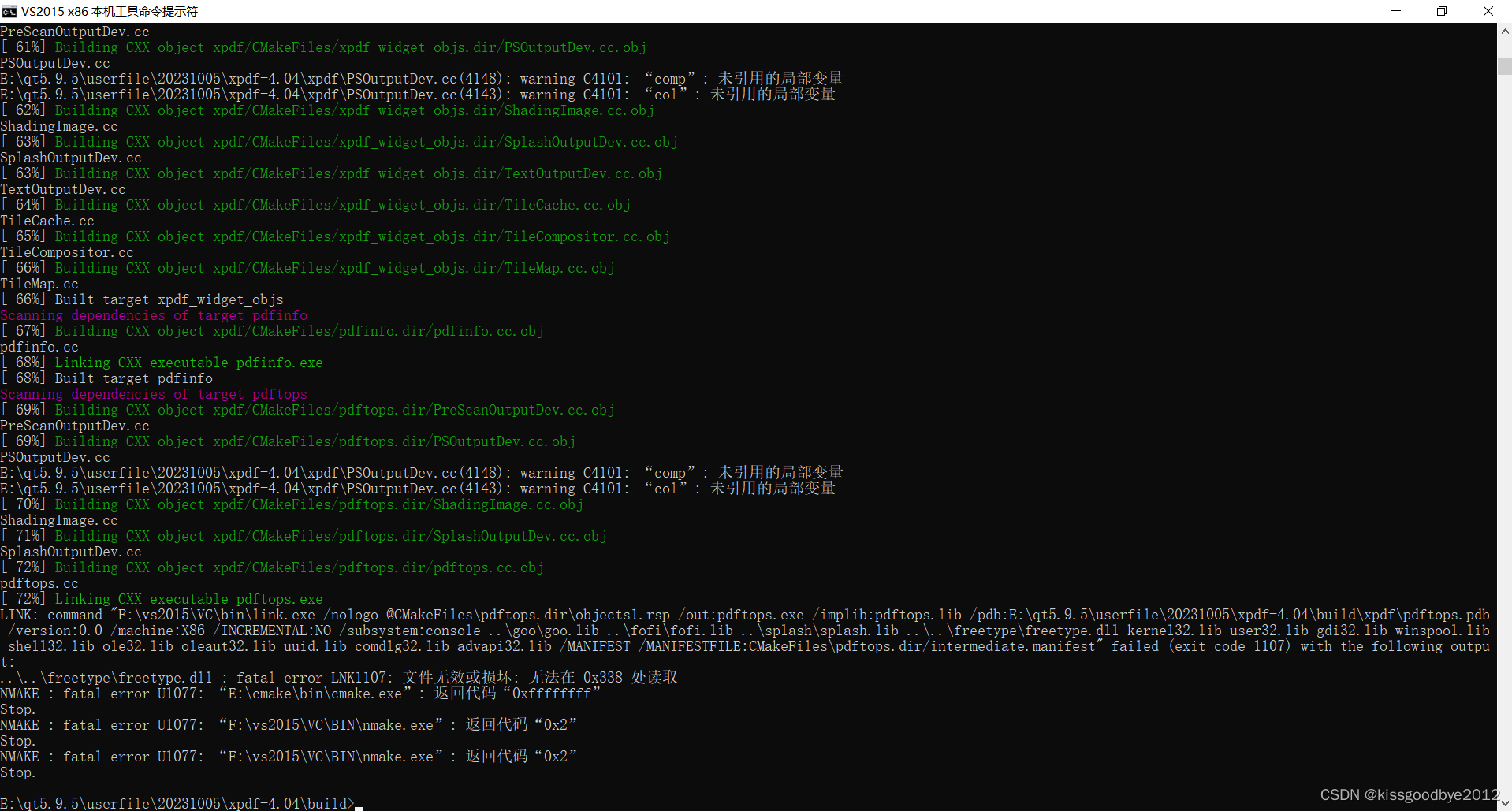

我失败在如下这一步（2023-10-05）

三、xpdf库在windows上新建qt工程

如需源码，请上闲鱼，搜索：科技代码小卖部

3.1 新建一个新工程

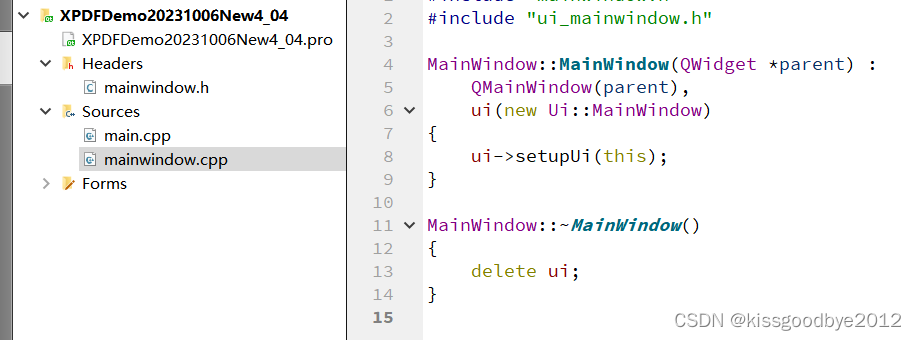

在qtcreator下新建工程，如下图xpdfdemo20231006new4_04

3.2 拷贝头文件

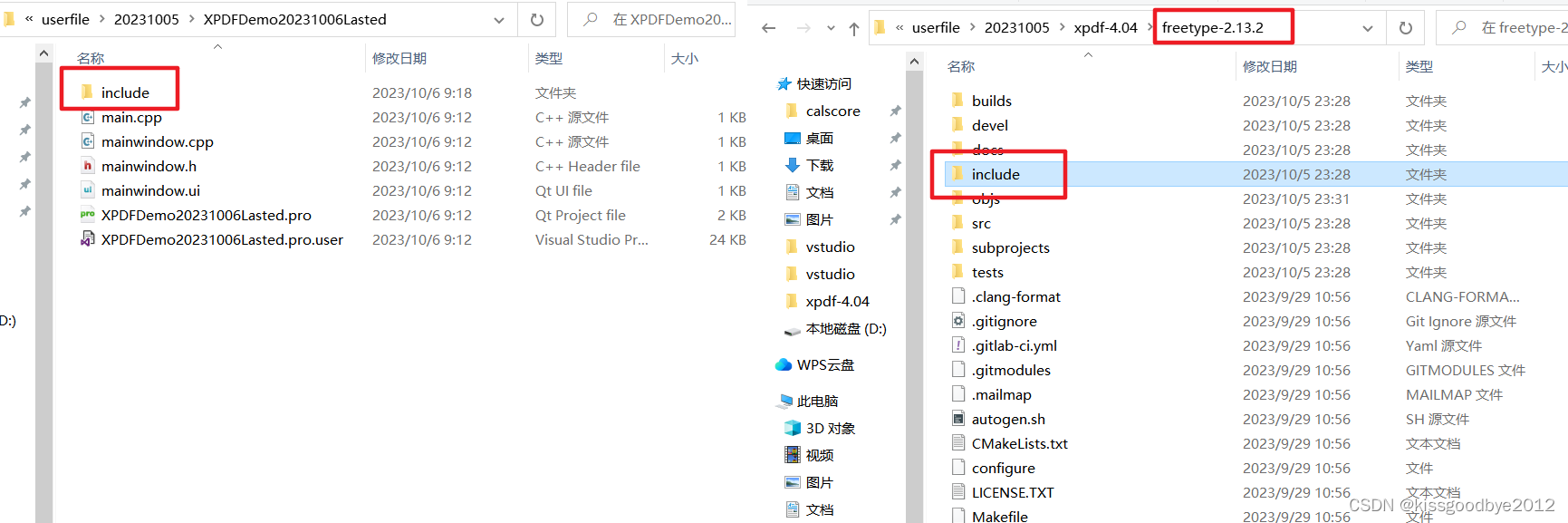

（1）拷贝freetype库的头文件到新工程目录下

在freetype库的源码下，拷贝整个include文件夹到新工程目录。

（2）拷贝freetype库的库文件（lib和dll）到新工程目录下

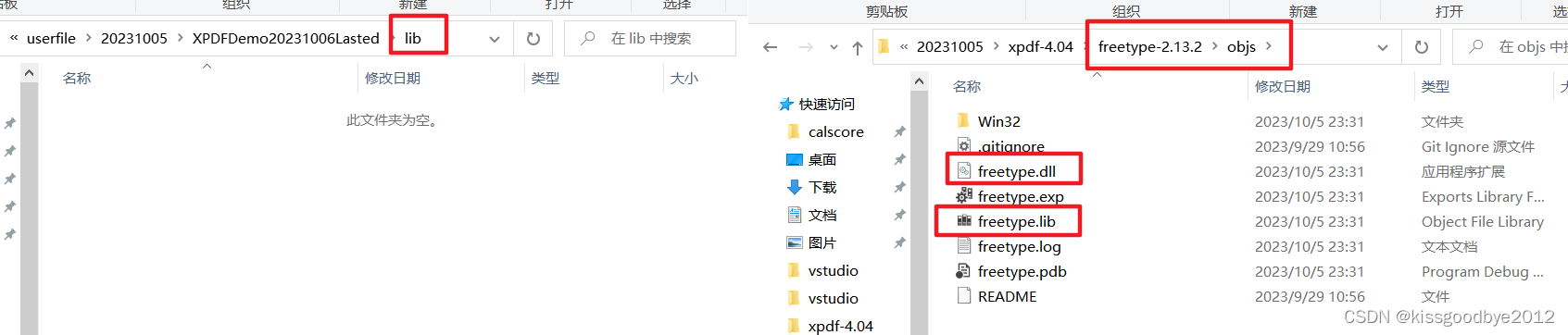

在新工程目录下新建lib文件夹，拷贝编译后的freetype库文件到该路径下（编译方法见前面的2.2小节）

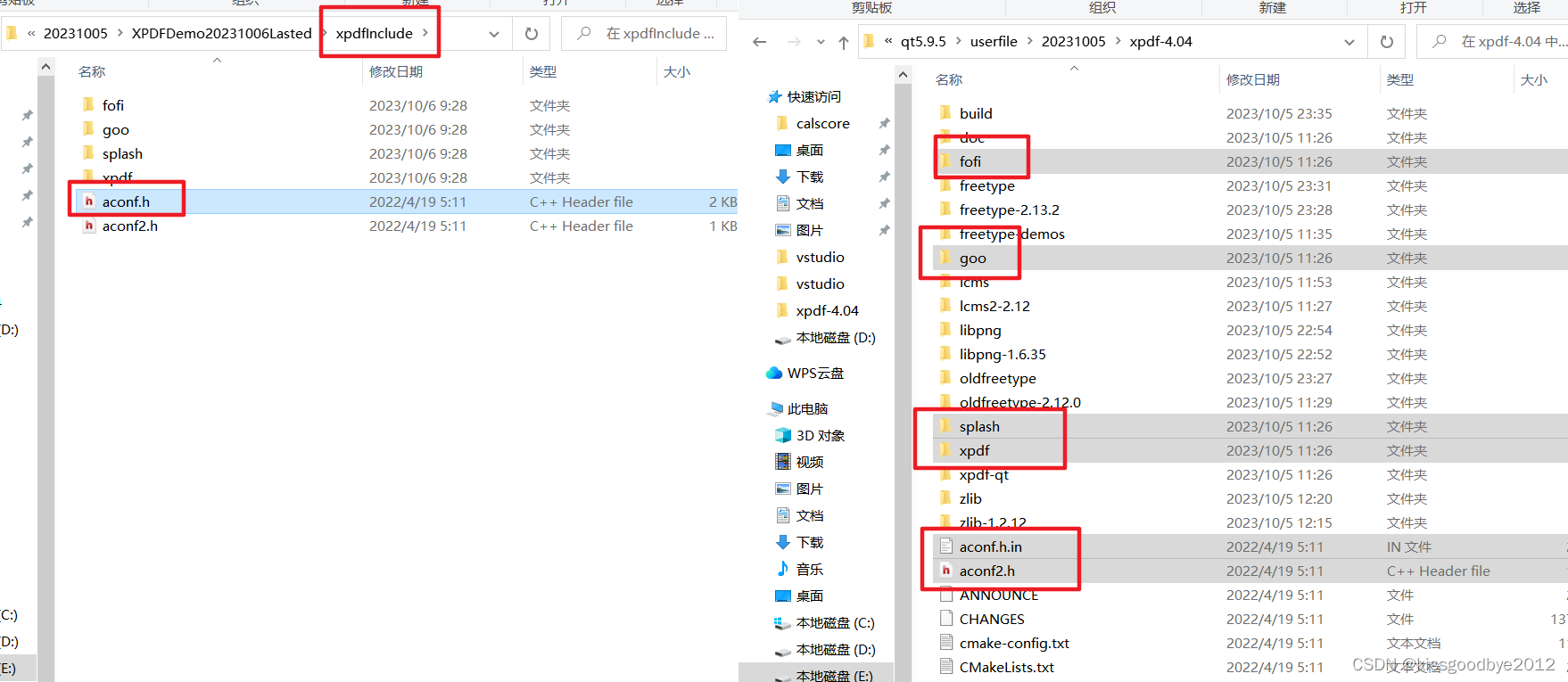

（3）拷贝xpdf的头文件到新工程目录下

将xpdf库源码中的相关头文件拷贝到新工程目录下，新建一个aconf.h文件，将下面的代码拷贝到里面（源码里只有aconf.h.in，需要编译才能生成aconf.h，如想自行编译，见2.6小节，在build文件夹下编译后会生成aconf.h文件）

/*
 * aconf.h
 *
 * this file is modified by cmake.
 *
 * copyright 2002-2015 glyph & cog, llc
 */

#ifndef aconf_h
#define aconf_h

#include <aconf2.h>

/*
 * use a4 paper size instead of letter for postscript output.
 */
#define a4_paper 1

/*
 * do not allow text selection.
 */
#define no_text_select 0

/*
 * include support for opi comments.
 */
#define opi_support 1

/*
 * enable multithreading support.
 */
#define multithreaded 0

/*
 * enable c++ exceptions.
 */
#define use_exceptions 1

/*
 * use fixed point (instead of floating point) arithmetic.
 */
#define use_fixedpoint 1

/*
 * enable support for cmyk output.
 */
#define splash_cmyk 1

/*
 * enable support for devicen output.
 */
#define splash_devicen 1

/*
 * enable support for highlighted regions.
 */
#define highlighted_regions 1

/*
 * full path for the system-wide xpdfrc file.
 */
//@system_xpdfrc_define@

/*
 * directory to use for the ${datadir} variable in the xpdfrc config
 * file.
 */
//@xpdfrc_datadir_define@

/*
 * various include files and functions.
 */
#define have_mkstemp 1
#define have_mkstemps 1
#define have_popen 1
#define have_std_sort 1
#define have_fseeko 0
#define have_fseek64 0
#define have_fseeki64 1
#define _file_offset_bits 64
#define _large_files 1
#define _largefile_source 1

/*
 * this is defined if using freetype 2.
 */
#define have_freetype_h 1

/*
 * this is defined if using d-type 4.
 */
#define have_dtype4_h 0

/*
 * this is defined if using libpaper.
 */
#define have_paper_h 0

/*
 * this is defined if using libfontconfig.
 */
#define have_fontconfig 0

/*
 * defined if the splash library is avaiable.
 */
#define have_splash 0

/*
 * defined if using lcms2.
 */
#define have_lcms 0

/*
 * defined for evaluation mode.
 */
#define eval_mode 1

/*
 * defined when building the closed source xpdfreader binary.
 */
#define building_xpdfreader 0

#endif

（4）拷贝xpdf例程到新工程中

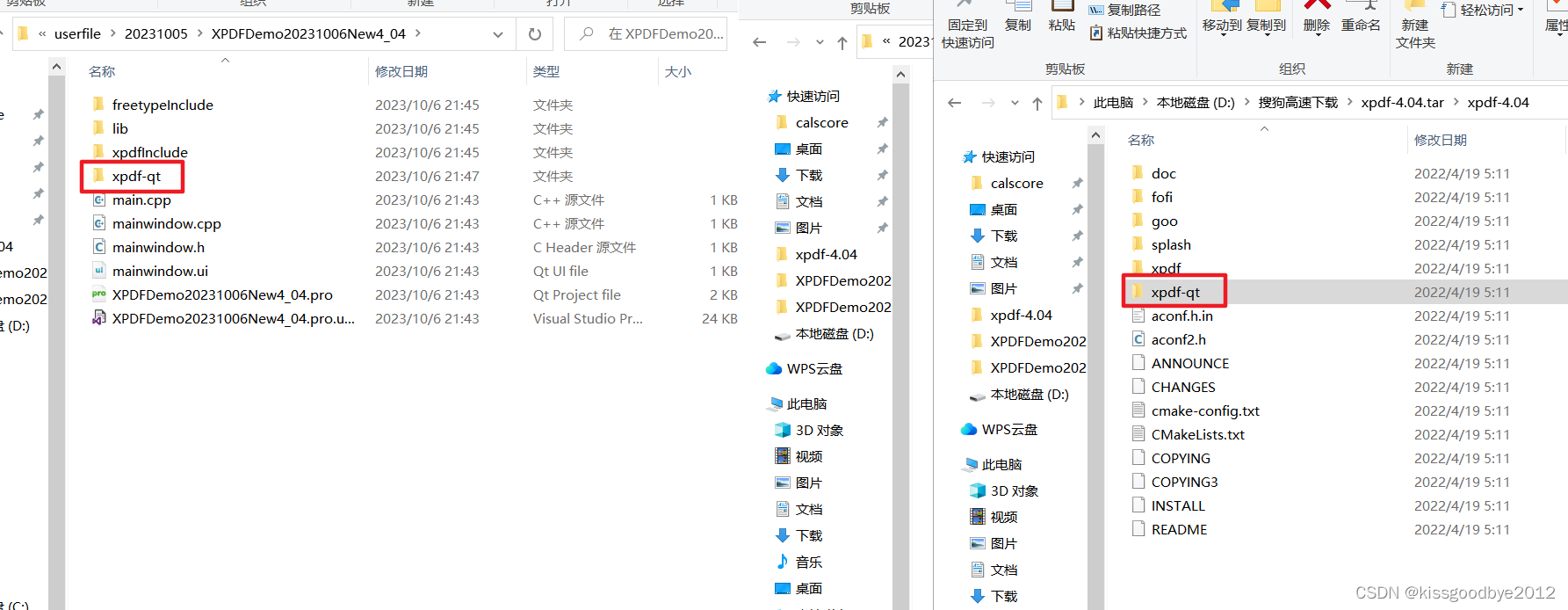

将xpdf库源码中的xpdf-qt文件夹拷贝到新工程目录下。

3.3 配置pro文件

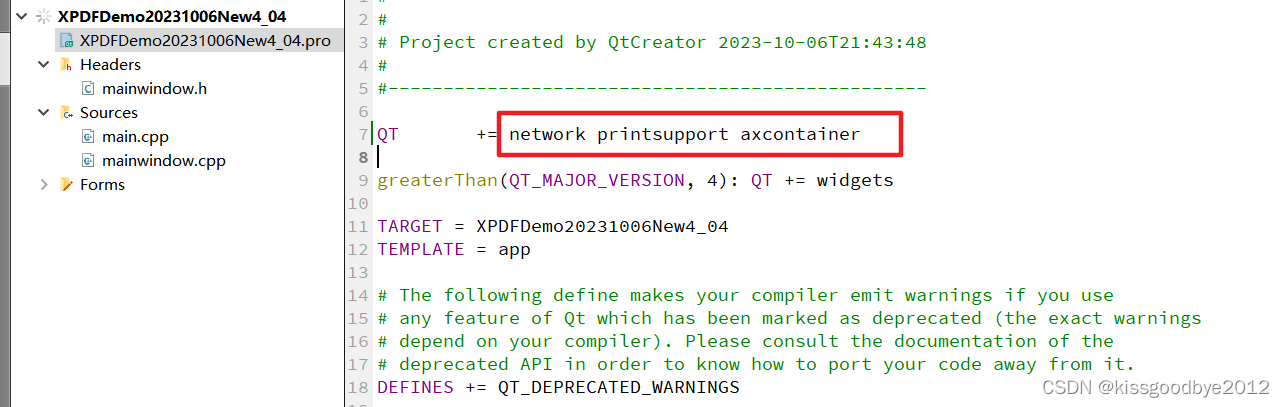

删除core和gui模块，添加qt库network，printsupport和axcontainer。如下图所示

  添加头文件和库文件的检索路径

3.4 添加已有文件到新工程

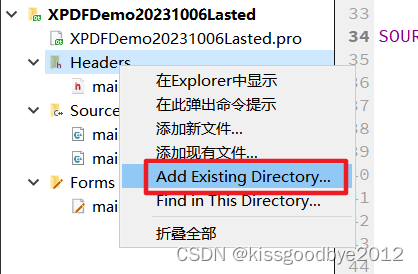

在header上右键，选择add existing directory，勾选所有需要导入的文件，批量完成导入。

在默认的基础上，把2个rc资源文件也勾选上，如下图所示。

3.5 删除多余文件

由于例程没有用qt界面编辑器，且自带main函数，因此需要将原新建工程的以下文件删除：

main.cpp

mainwindow.h

mainwindow.cpp

mainwindow.ui

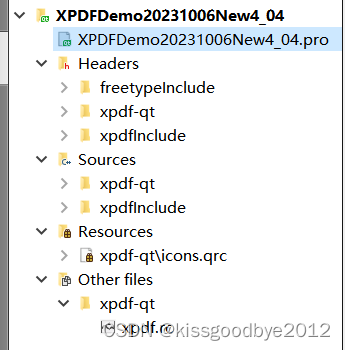

删除后的工程结构如下图所示。

3.6 修改源码

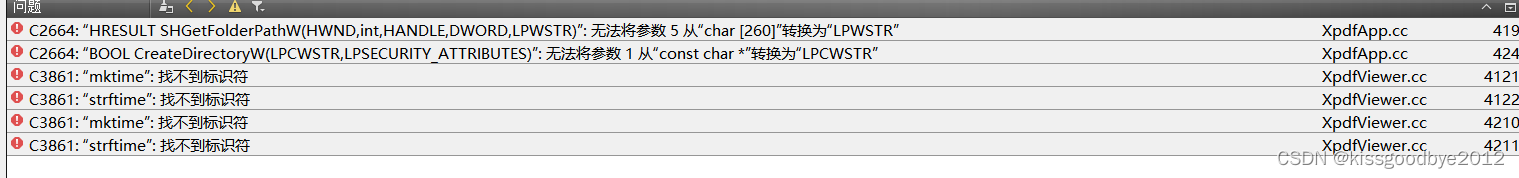

源码还有点错误，需要修改。先点击运行进行编译，会报如下的错误。

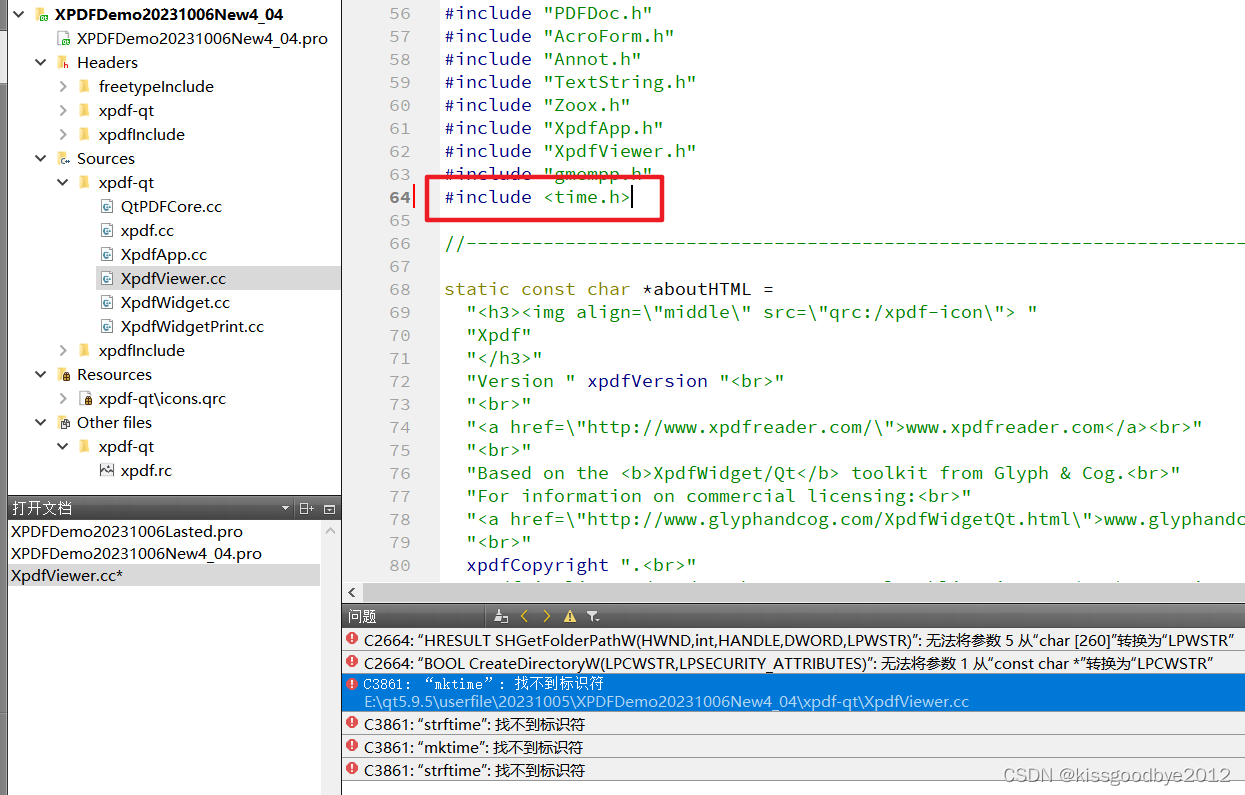

（1）修改xpdfviewer.cc

打开xpdfviewer.cc文件，添加头文件

#include <time.h>

（2）修改xpdfapp.cc

由于字符集的问题，需要将xpdfapp.cc中的void xpdfapp::readpagesfile() 函数整个换为下方的代码，进行字符转换。

char * wchar2char(const wchar_t* szunicodestring)
{
    uint ncodepage = 936; //gb2312
    int nlength=widechartomultibyte(ncodepage,0,szunicodestring,-1,null,0,null,null);
    char* pbuffer=new char[nlength+1];
    widechartomultibyte(ncodepage,0,szunicodestring,-1,pbuffer,nlength,null,null);
    pbuffer[nlength]=0;
    return pbuffer;

}

wchar_t * char2wchar(const char* cchar)
{
    wchar_t *m_wchar;
    int len = multibytetowidechar( cp_acp ,0,cchar ,strlen( cchar), null,0);
    m_wchar= new wchar_t[len+1];
    multibytetowidechar( cp_acp ,0,cchar,strlen( cchar),m_wchar,len);
    m_wchar[len]= '\0' ;
    return m_wchar;
}

void xpdfapp::readpagesfile() {
    // construct the file name (first time only)
    if (savedpagesfilename.isempty()) {
#ifdef _win32
        wchar_t wpath[max_path];
        //    char path[max_path];
        if (shgetfolderpath(null, csidl_appdata, null,
                            shgfp_type_current, wpath) != s_ok) {
            return;
        }

        //char path[max_path];
        char* path=wchar2char(wpath);
        savedpagesfilename = qstring::fromlocal8bit(path);
        savedpagesfilename.append("/xpdf");
        createdirectory(char2wchar(savedpagesfilename.tolocal8bit().constdata()), null);
        savedpagesfilename.append("/xpdf.pages");

//        char path[max_path];
//        if (shgetfolderpath(null, csidl_appdata, null,
//                            shgfp_type_current, path) != s_ok) {
//            return;
//        }
//        savedpagesfilename = qstring::fromlocal8bit(path);
//        savedpagesfilename.append("/xpdf");
//        createdirectory(savedpagesfilename.tolocal8bit().constdata(), null);
//        savedpagesfilename.append("/xpdf.pages");
#else
        gstring *path = gethomedir();
        savedpagesfilename = qstring::fromutf8(path->getcstring());
        delete path;
        savedpagesfilename.append("/.xpdf.pages");
#endif
    }

    // no change since last read, so no need to re-read
    if (savedpagesfiletimestamp.isvalid() &&
            qfileinfo(savedpagesfilename).lastmodified() == savedpagesfiletimestamp) {
        return;
    }

    // mark all entries invalid
    for (int i = 0; i < maxsavedpagenumbers; ++i) {
        savedpagenumbers[i].filename.clear();
        savedpagenumbers[i].pagenumber = 1;
    }

    // read the file
    file *f = openfile(savedpagesfilename.toutf8().constdata(), "rb");
    if (!f) {
        return;
    }
    char buf[1024];
    if (!fgets(buf, sizeof(buf), f) ||
            strcmp(buf, "xpdf.pages-1\n") != 0) {
        fclose(f);
        return;
    }
    int i = 0;
    while (i < maxsavedpagenumbers && fgets(buf, sizeof(buf), f)) {
        int n = (int)strlen(buf);
        if (n > 0 && buf[n-1] == '\n') {
            buf[n-1] = '\0';
        }
        char *p = buf;
        while (*p != ' ' && *p) {
            ++p;
        }
        if (!*p) {
            continue;
        }
        *p++ = '\0';
        savedpagenumbers[i].pagenumber = atoi(buf);
        savedpagenumbers[i].filename = qstring::fromutf8(p);
        ++i;
    }
    fclose(f);

    // save the timestamp
    savedpagesfiletimestamp = qfileinfo(savedpagesfilename).lastmodified();
}

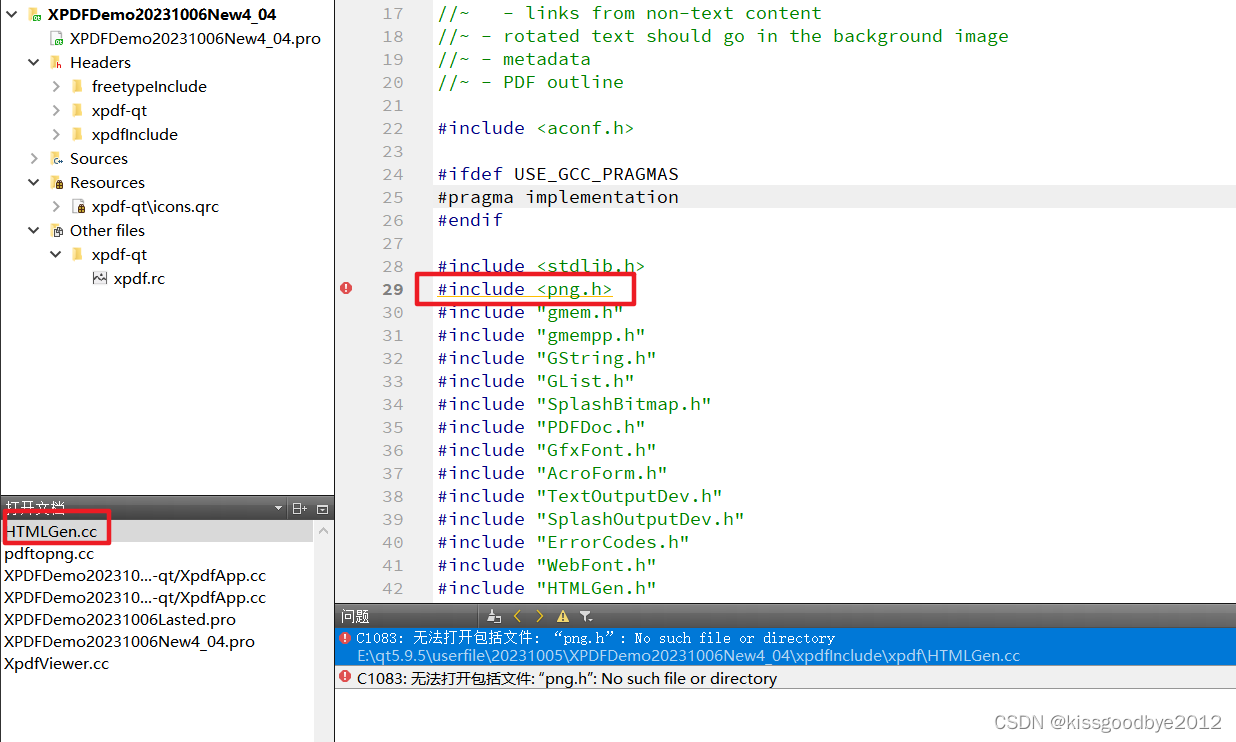

（3）完成后又会报如下图的错误

png.h是libpng库里的头文件，如果不需要pdf转html，转txt等功能，将把对应的.cc文件删掉。如果需要，就要编译libpng库，并导入对应的头文件。（我这里不需要这些高级的功能，就直接删掉了），需要删掉的文件如下：

htmlgen.cc

pdftopng.cc

删除后重新执行qmake命令，然后点击运行。

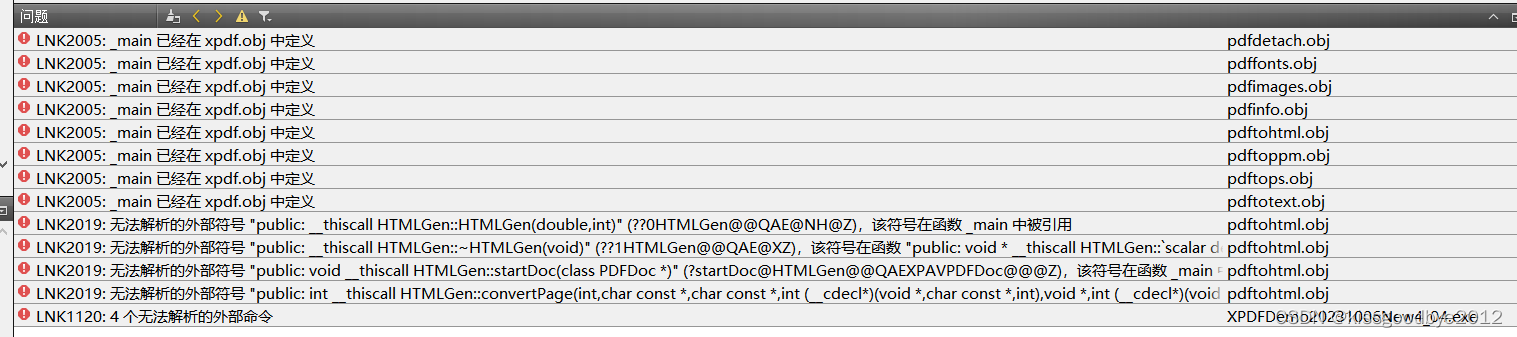

（4）完成后又会报如下图的错误

 这是因为前面说的的高级功能，每个都有main函数并能生成各自的exe文件，从而导致main函数重复了。把他们都删除掉，需要删除的文件如下：

pdfdetach.cc

pdffonts.cc

pdfimages.cc

pdfinfo.cc

pdftohtml.cc

pdftoppm.cc

pdftops.cc

pdftotext.cc

同样，完成后重新执行qmake命令，然后点击运行。

3.6 xpdf库的使用

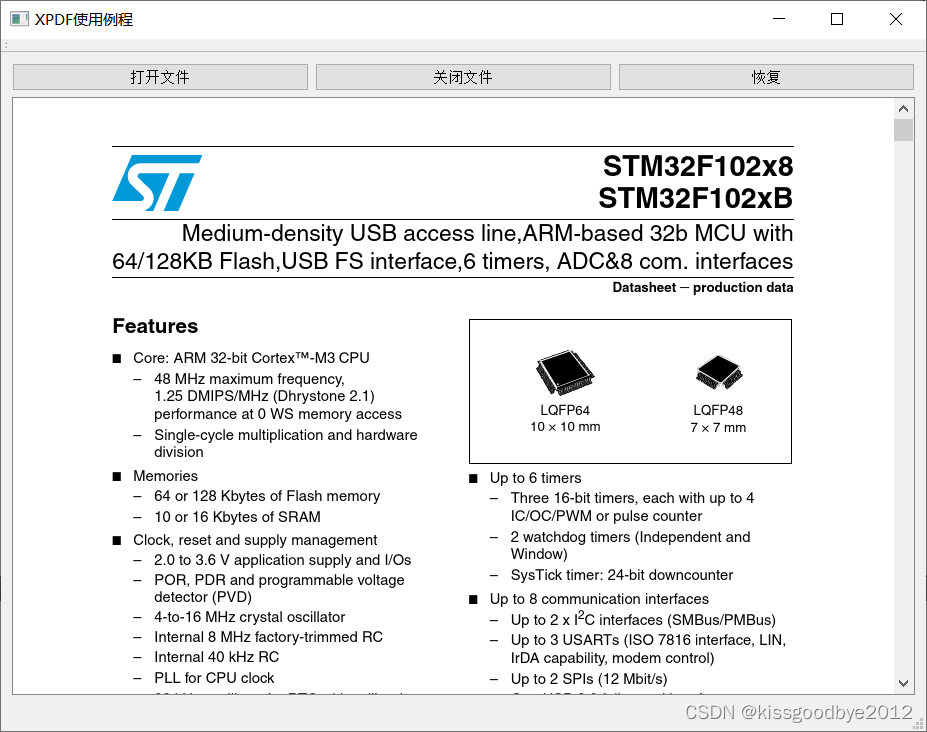

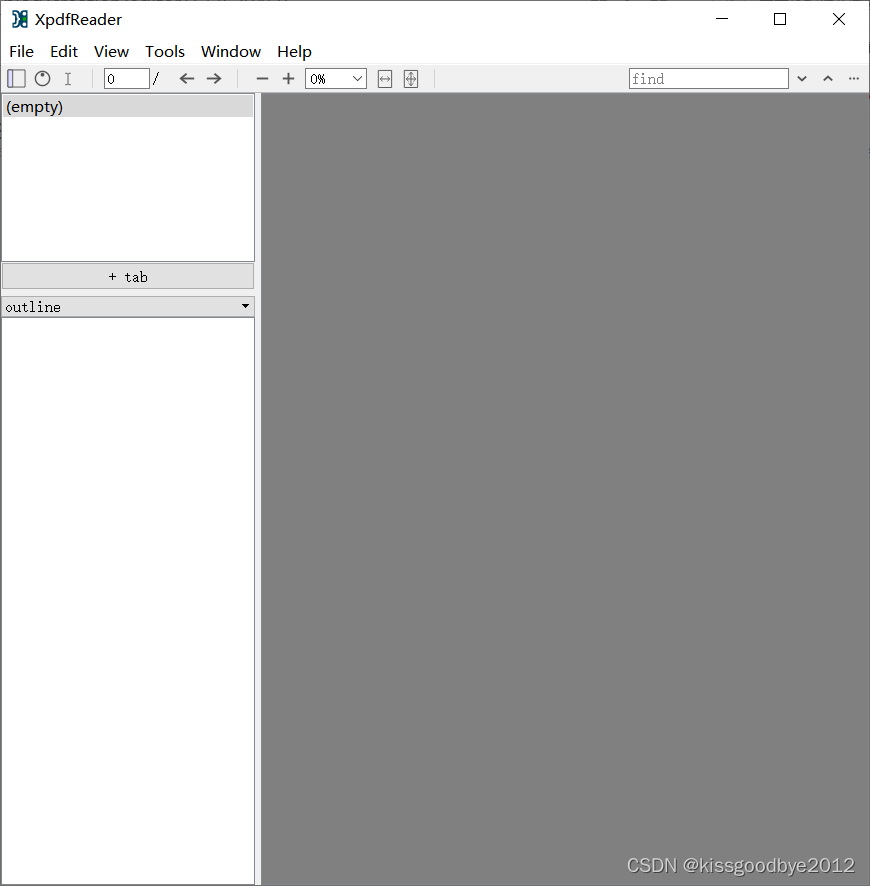

前面设置好，xpdf库的配置就已经完成了，已经可以开始使用了。点击运行即弹出程序。（enjoy！！！！！）

四、xpdf库的自用

如需源码，请上闲鱼，搜索：科技代码小卖部

4.1 工程构建方式

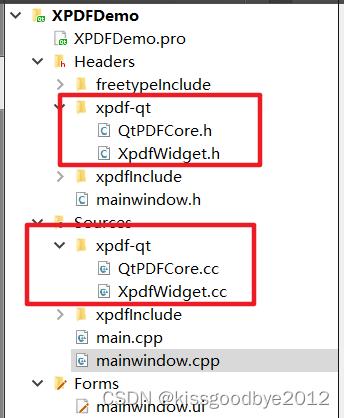

导入xpdf-qt文件时，只需要导入qtpdfcore和xpdfwidget的头文件和c文件。如下图所示

4.2 初始化pdf显示库

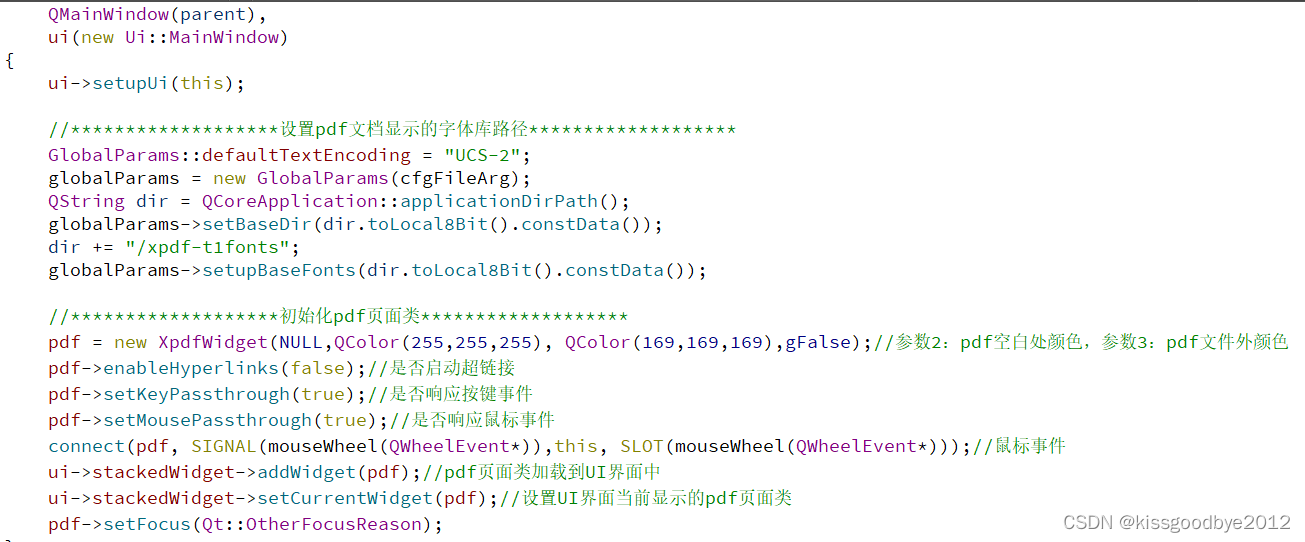

如下图所示，我把代码精简过了。

//*******************设置pdf文档显示的字体库路径*******************
    globalparams::defaulttextencoding = "ucs-2";
    globalparams = new globalparams(cfgfilearg);
    qstring dir = qcoreapplication::applicationdirpath();
    globalparams->setbasedir(dir.tolocal8bit().constdata());
    dir += "/xpdf-t1fonts";
    globalparams->setupbasefonts(dir.tolocal8bit().constdata());

    //*******************初始化pdf页面类*******************
    pdf = new xpdfwidget(null,qcolor(255,255,255), qcolor(169,169,169),gfalse);//参数2：pdf空白处颜色，参数3：pdf文件外颜色
    pdf->enablehyperlinks(false);//是否启动超链接
    pdf->setkeypassthrough(true);//是否响应按键事件
    pdf->setmousepassthrough(true);//是否响应鼠标事件

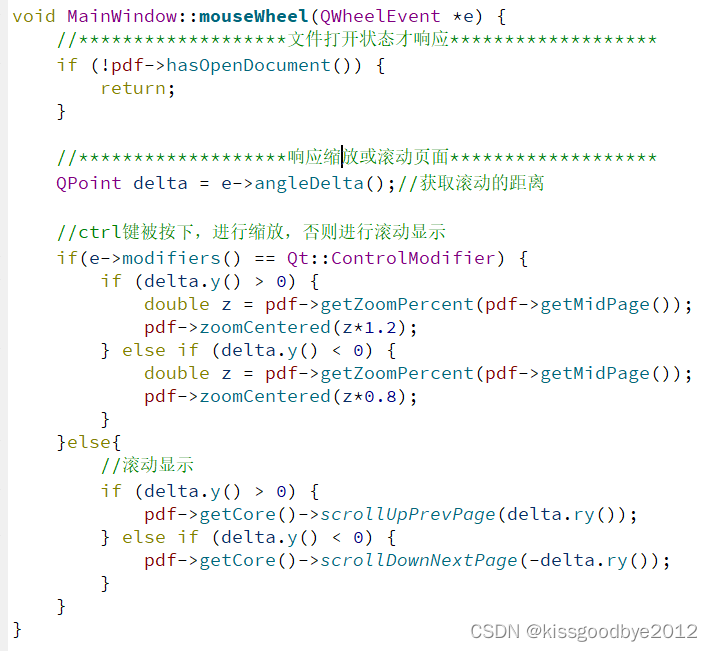

    connect(pdf, signal(mousewheel(qwheelevent*)),this, slot(mousewheel(qwheelevent*)));//鼠标事件
    ui->stackedwidget->addwidget(pdf);//pdf页面类加载到ui界面中
    ui->stackedwidget->setcurrentwidget(pdf);//设置ui界面当前显示的pdf页面类
    pdf->setfocus(qt::otherfocusreason);

4.3 打开pdf文件

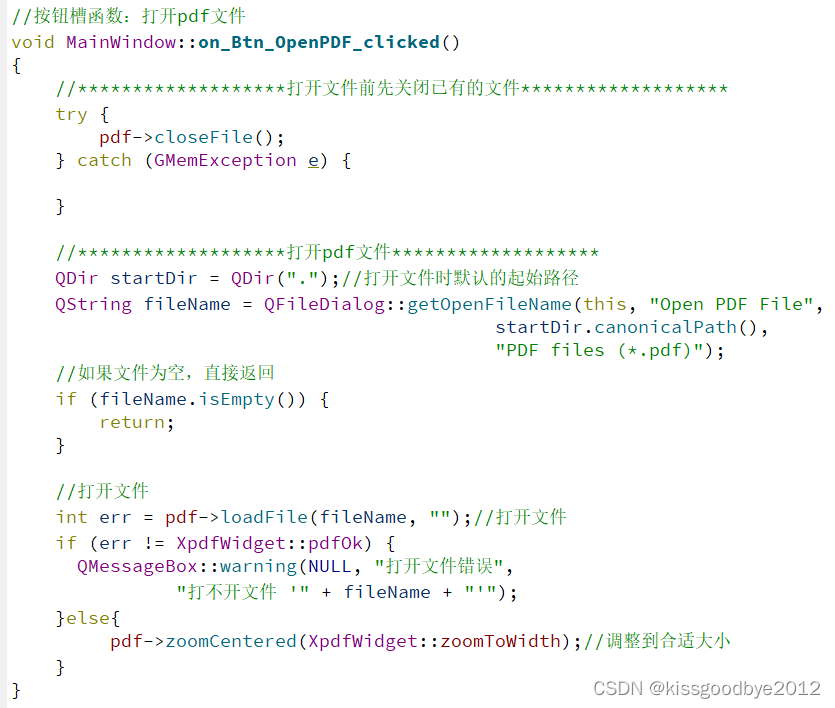

//按钮槽函数：打开pdf文件
void mainwindow::on_btn_openpdf_clicked()
{
    //*******************打开文件前先关闭已有的文件*******************
    try {
        pdf->closefile();
    } catch (gmemexception e) {

    }

    //*******************打开pdf文件*******************
    qdir startdir = qdir(".");//打开文件时默认的起始路径
    qstring filename = qfiledialog::getopenfilename(this, "open pdf file",
                                            startdir.canonicalpath(),
                                            "pdf files (*.pdf)");
    //如果文件为空，直接返回
    if (filename.isempty()) {
        return;
    }

    //打开文件
    int err = pdf->loadfile(filename, "");//打开文件
    if (err != xpdfwidget::pdfok) {
      qmessagebox::warning(null, "打开文件错误",
               "打不开文件 '" + filename + "'");
    }else{
         pdf->zoomcentered(xpdfwidget::zoomtowidth);//调整到合适大小
    }
}

4.4 缩放和滚动页面

void mainwindow::mousewheel(qwheelevent *e) {
    //*******************文件打开状态才响应*******************
    if (!pdf->hasopendocument()) {
        return;
    }

    //*******************响应缩放或滚动页面*******************
    qpoint delta = e->angledelta();//获取滚动的距离

    //ctrl键被按下，进行缩放，否则进行滚动显示
    if(e->modifiers() == qt::controlmodifier) {
        if (delta.y() > 0) {
            double z = pdf->getzoompercent(pdf->getmidpage());
            pdf->zoomcentered(z*1.2);
        } else if (delta.y() < 0) {
            double z = pdf->getzoompercent(pdf->getmidpage());
            pdf->zoomcentered(z*0.8);
        }
    }else{
        //滚动显示
        if (delta.y() > 0) {
            pdf->getcore()->scrollupprevpage(delta.ry());
        } else if (delta.y() < 0) {
            pdf->getcore()->scrolldownnextpage(-delta.ry());
        }
    }
}

4.5 缩放到合适大小

//恢复到合适大小
void mainwindow::on_btn_openpdf_2_clicked()
{
    //*******************文件打开状态才响应*******************
    if (!pdf->hasopendocument()) {
        return;
    }

    pdf->zoomcentered(xpdfwidget::zoomtowidth);
}

4.6 关闭pdf文件

void mainwindow::on_btn_closepdf_clicked()
{
    //*******************打开文件前先关闭已有的文件*******************
    try {
        pdf->closefile();
    } catch (gmemexception e) {

    }
}
