我要评论一、所用材料
- 树莓派4b
- 树莓派官方摄像头
- stm32f103c8t6最小系统板
二、实现功能
在树莓派上用opencv对摄像头中的图像进行处理，将图像处理后的数据通过串口通信给到下位机stm32f103c8t6，再由下位机给出控制信号，利用pid算法实现对小车运动轨迹的控制。硬件连接实物如下图所示。（本文章只讲述到树莓派与下位机之间通信的部分）
三、实现过程
3.1 树莓派
1、配置串口
可以参考 学习笔记一：树莓派与stm32的uart通信 这篇博客的第一章，里面详细讲述了如何改变串口的映射和mini串口调试助手的安装及使用。其中在我安装好minicom后，在终端输入 minicom -d /dev/ttyama0 后确实出现了提示没有权限的情况，这个时候需要现在终端输入 sudo chmod 777 /dev/ttyama0 再输入 minicom -d /dev/ttyama0 就可以正常打开miniocm了。
按照上面这篇博客的步骤，确保树莓派和电脑之间可以正常通信后再进行下一步操作。
2、调用opencv
在使用opencv前可以再确认一下树莓派的通信是否正常，可以试着运行下面的代码。 如果串口通正常，将会间接收到从1-100的数字。
import serial
import time
ser = serial.serial('/dev/ttyama0',115200)
num = 1
while true:
ser.write(str(int(num)).encode() + '\r\n')
num += 1
if num > 100:
num = 1
time.sleep(0.2)在确定串口通信正常后，就可以用opencv来进行图像处理，在下面呈上我使用的代码。为了使对黑色的识别效果更好，我在代码中加入了高斯模糊来减小噪声，黑色的阈值选定的是60，大家也可以根据具体情况来适当改编代码。
import cv2
import numpy as np
import serial
import time
def main():
# 打开摄像头
cap = cv2.videocapture(0)
# 检查摄像头是否成功打开
if not cap.isopened():
print("无法打开摄像头")
return
ser = serial.serial('/dev/ttyama0',115200)
while true:
start_time = time.time()
# 读取当前帧
ret, frame = cap.read()
# 检查帧是否读取正确
if not ret:
print("???????")
break
# 将图片转到灰度值
gray = cv2.cvtcolor(frame, cv2.color_bgr2gray)
#高斯模糊
blurred = cv2.gaussianblur(gray, (5, 5), 0)
# 设定黑色的阈值范围
_, threshold = cv2.threshold(blurred, 60, 255, cv2.thresh_binary_inv)
# 寻找轮廓
kernel = np.ones((5, 5), np.uint8)
opening = cv2.morphologyex(threshold, cv2.morph_open, kernel)
_, contours, hierarchy = cv2.findcontours(opening, cv2.retr_tree, cv2.chain_approx_simple)
# 绘制轮廓
centers = []
for contour in contours:
# 计算轮廓的边界值
x, y, w, h = cv2.boundingrect(contour)
if w * h > 100: # 只显示较大的轮廓
cv2.rectangle(frame, (x, y), (x+w, y+h), (255, 0, 0), 2)
center_x = x + w //2
centers.append(center_x)
#发送黑色域的水平中点坐标
if centers:
message =str(centers[0]).encode() + b'\n'
ser.write(message)
# 显示原始图像和结果图像
cv2.imshow('frame', frame)
cv2.imshow('threshold', threshold)
# 按q退出
if cv2.waitkey(1) & 0xff == ord('q'):
break
time.sleep(max(0,0.05 - (time.time() - start_time)))
# 释放摄像头
cap.release()
# 关闭所有窗口
cv2.destroyallwindows()
if __name__ == '__main__':
main()其中，在调用 cv2.findcontours 函数时，可能会因为opencv版本的问题而导致返回值个数的不同，会出现 “valueerror: too many values to unpack (expected 2)” 的报错。如果在运行中出现了这个报错，可以将寻找轮廓的代码换成下面这段，这样就可以避免因版本不同而带来的问题。
# 寻找轮廓
try:
# opencv 4.x及一些3.x版本
contours, hierarchy = cv2.findcontours(mask, cv2.retr_tree, cv2.chain_approx_simple)
except valueerror:
# opencv 3.x的更早版本

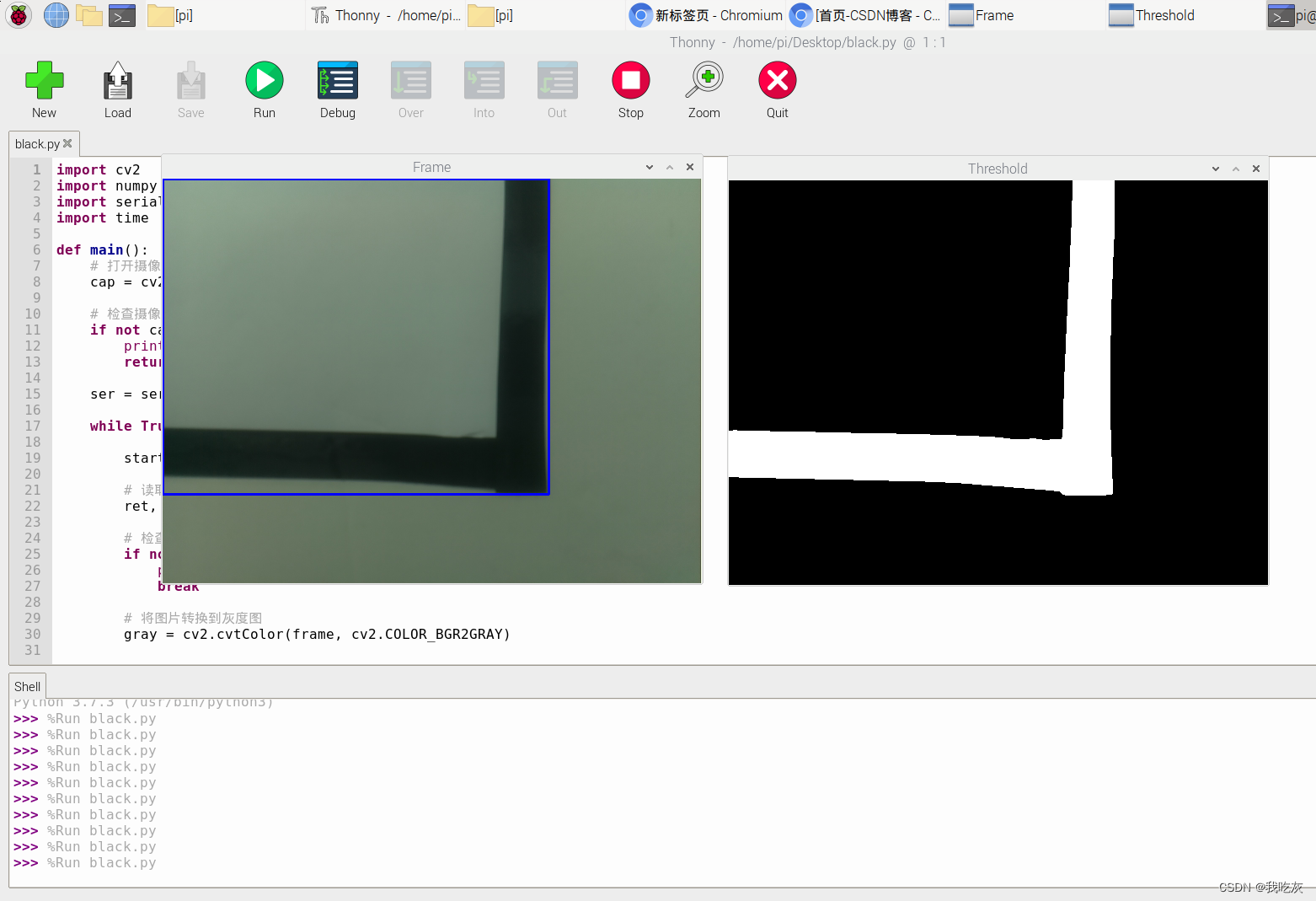

_, contours, hierarchy = cv2.findcontours(mask, cv2.retr_tree, cv2.chain_approx_simple)如果代码运行无误，那么你将会得到如下图所示的结果 ，总体来说识别效果还算不错，黑色区域的轮廓也还算清晰。同时，如果你可以在电脑串口助手上收到黑色区域的水平中点值，那么树莓派的配置工作到此为止就圆满结束了。
3.2 stm32
因为本博客不涉及到控制部分，所以下位机的配置就相对比较简单了，只需要简单的串口接收模块就可以，这里就简单带过，具体有问题的可以参考我的另一篇色块追踪的博客，里面有初始化配置和串口初始化的详细过程，虽然是f407zgt6的，但是逻辑上和f103c8t6没有太大区别，在此附上连接【openmv+stm32】pid控制二维自由舵机色块追踪。
1、cubemx

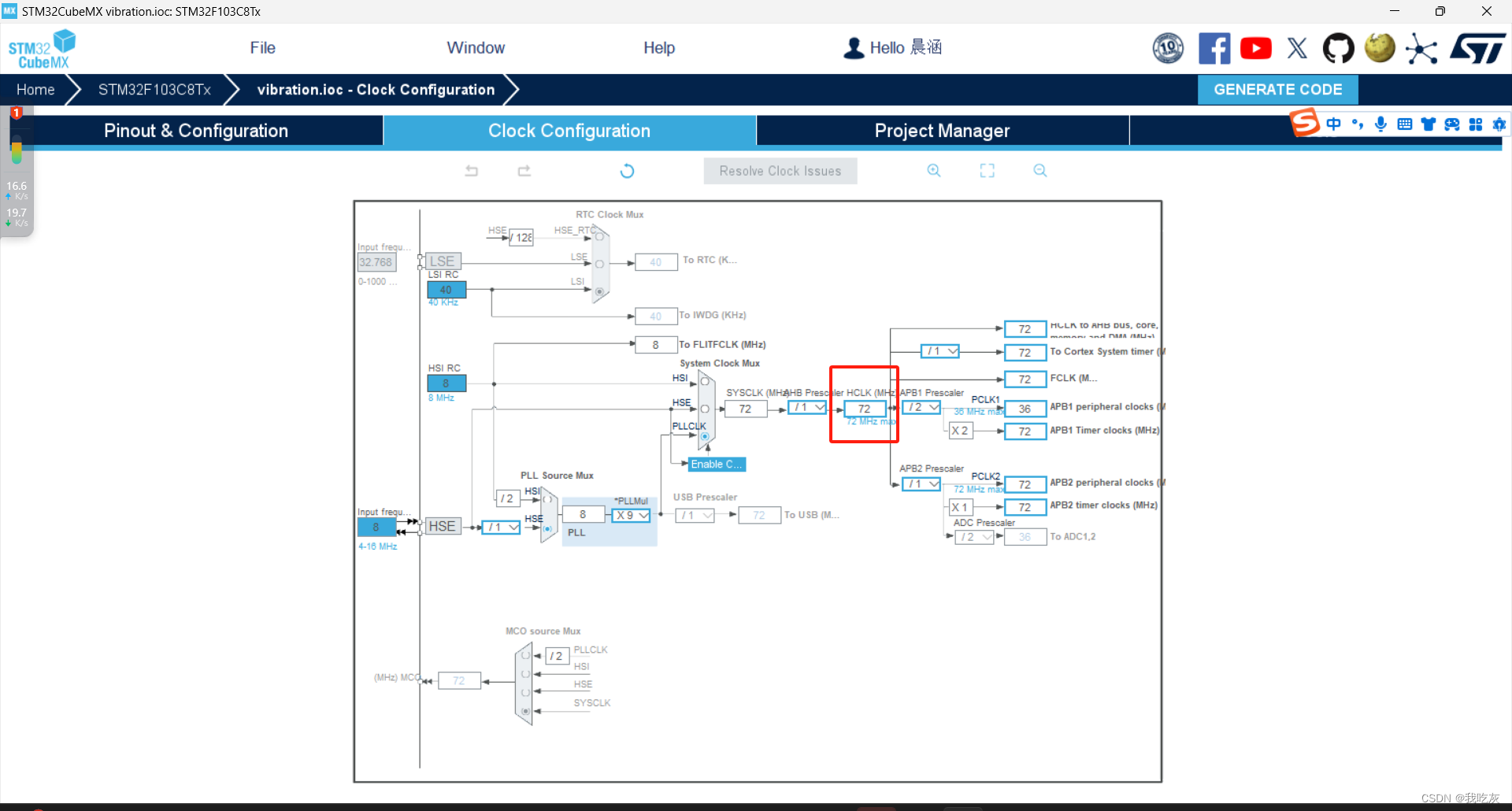

因为芯片不同，所以在时钟树的配置上与f4是不同的，具体数值可以看下图。

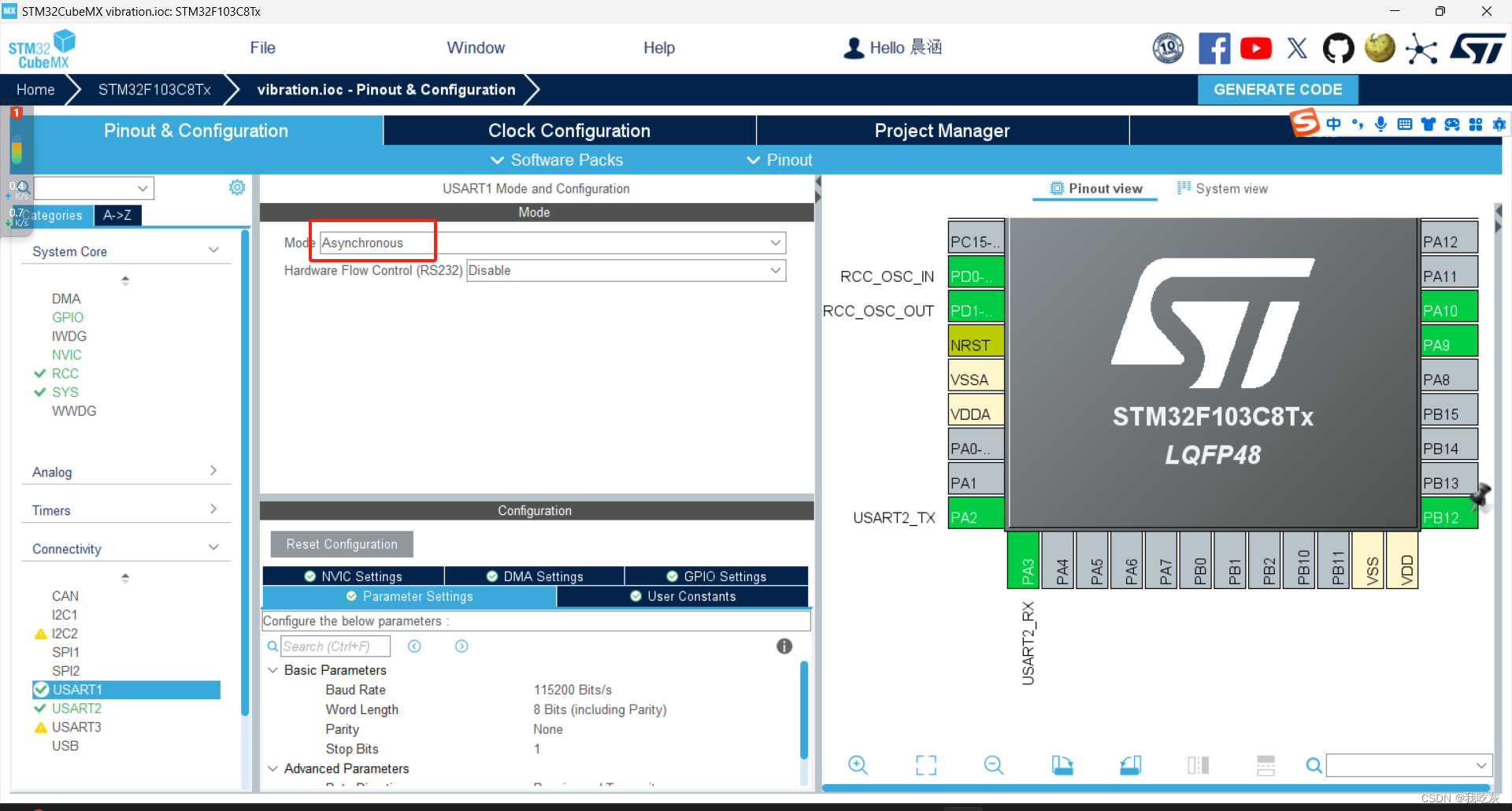

在串口的配置上需要将uart1和usart2都打开，uart1用于与树莓派通信，而uart2用于与电脑通信，便于中间过程的调参。(usart2配置同理)
2、keil
①在usart.c的最后加上串口重定向代码。
int fputc(int ch, file *f)
{
hal_uart_transmit(&huart2, (uint8_t *)&ch, 1, 0xffff);
return ch;
}
int fgetc(file *f)
{
uint8_t ch = 0;
hal_uart_receive(&huart2, &ch, 1, 0xffff);
return ch;
}②在usart.h中加入库
#include <stdio.h>③在main.c中相应的地方加入串口初始配置
#include <string.h>
#define rxbuffer_maxsize 256 //最大接收字节数
char rxbuffer[rxbuffer_maxsize],rx_buf[rxbuffer_maxsize]; //接收数据
uint8_t arxbuffer; //接收中断缓冲
uint8_t uart1_rx_cnt = 0; //接收缓冲计数
/* user code begin 2 */
hal_uart_receive_it(&huart1, (uint8_t *)&arxbuffer, 1);
/* user code end 2 */④在main.c后加入串口回调函数
void hal_uart_rxcpltcallback(uart_handletypedef *huart)
{
unused(huart);
if(huart == &huart1){
// hal_gpio_togglepin(gpioc, gpio_pin_13); // 有数据则翻转led灯
rxbuffer[uart1_rx_cnt++] = arxbuffer;
if((rxbuffer[uart1_rx_cnt-1] == '\n'))
{ // 检测到帧尾
rxbuffer[uart1_rx_cnt-1] = '\0'; // 替换帧尾为字符串结束符
strcpy(rx_buf, &rxbuffer[0]); // 复制数据到rx_buf，跳过帧头
printf("%s\r\n", rx_buf);
uart1_rx_cnt = 0; // 重置计数器
memset(rxbuffer, 0, sizeof(rxbuffer)); // 清空接收缓冲区
}
hal_uart_receive_it(&huart1, (uint8_t *)&arxbuffer, 1);
}
}由于在树莓派的串口发送中并没有设置帧头，并将帧尾设置成了'\n'，所以串口接收的代码相对较简单。如果代码运行无误，且单片机与电脑间的通信顺利，则电脑端也将会收到黑色区域的水平中点值，正如如视频中所示。
黑色域水平中点值传输
四、结语
本博客只是智能巡线小车中视觉的一部分，后续如果时间允许的话会将整个巡线的功能都写下来，同时之后如果有更好的图像处理代码我也会同步在此篇博客中修改。大家如果在配置过程中遇到什么问题或者发现此博客有任何问题，欢迎私信我或者直接在评论里留言。另外，如果大家现在就对控制模块感兴趣的话，不妨去看下我同实验室队友‘南极熊ii’的博客，他写过一些关于驱动电机的内容，在此附上链接。
