目标检测---IOU计算详细解读(IoU、GIoU、DIoU、CIoU、EIOU、Focal-EIOU、SIOU、WIOU)

一、✒️iou（intersection over union）

1.1 🔥iou原理

🚀交并比（iou， intersection over union）是一种计算不同图像相互重叠比例的算法，经常被用于深度学习领域的目标检测或语义分割任务中。

在我们得到模型输出的预测框位置后，也可以计算输出框与真实框（ground truth bound）之间的 iou，此时，这个框的取值范围为 0～1，0 表示两个框不相交，1 表示两个框正好重合。

1-iou 表示真实框与预测框之间的差异，如果用 1-iou，这时的取值范围还是 0～1，但是变成了 0 表示两个框重合，1 表示两个框不相交，这样也就符合了模型自动求极小值的要求。因此，可以使用1-iou来表示模型的损失函数（loss 函数）。

🎯iou 的定义如下：

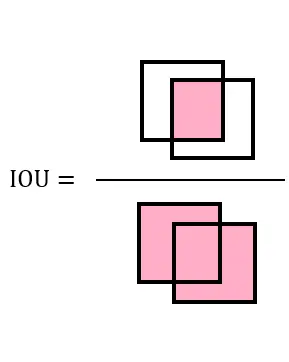

✨直观来讲，iou 就是两个图形面积的交集和并集的比值

☀️ 优点

使用iou来计算预测框和目标框之间的损失有以下优点：

• 具有尺度不变性；
• 满足非负性；
• 满足对称性；

⚡️缺点

如果只使用iou交并比来计算目标框损失的话会有以下问题：

• 预测框与真实框之间不相交的时候，如果|a∩b|=0，iou=0，无法进行梯度计算；

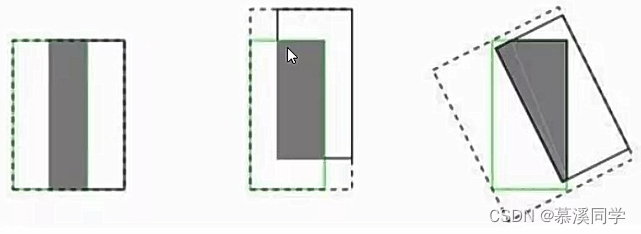

• 相同的iou反映不出实际预测框与真实框之间的情况，虽然这三个框的iou值相等，但是预测框与真实框之间的相对位置却完全不一样；


也就是说，iou 初步满足了计算两个图像的几何图形相似度的要求，简单实现了图像重叠度的计算，但无法体现两个图形之间的距离以及图形长宽比的相似性。

1.2 🔥iou计算

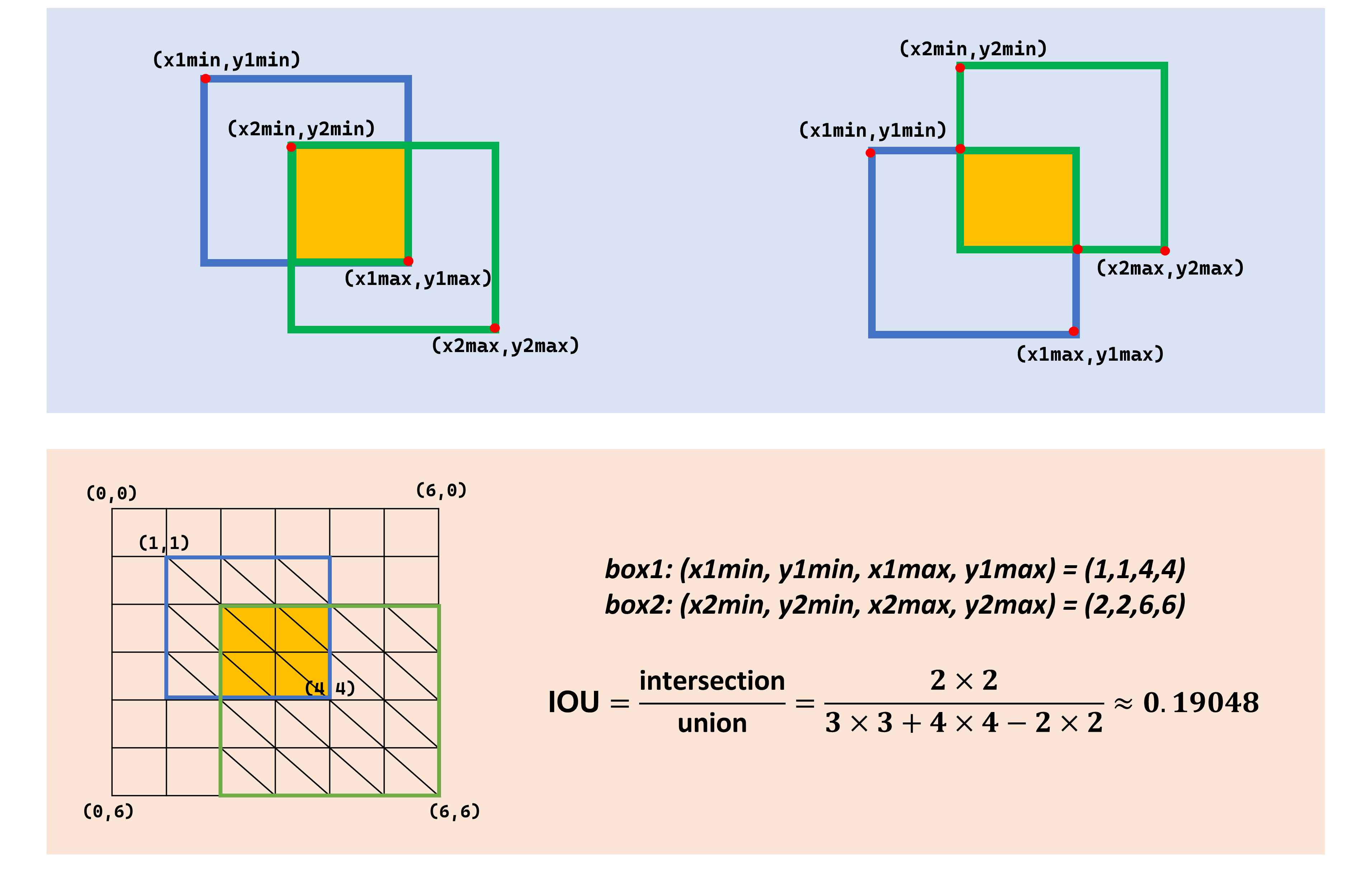

上面介绍了iou原理,下面是iou简单计算的原理图，我们需要先计算出相交部分黄色的面积，然后再计算蓝框的面积与绿框围成面积的总和，然后计算两者的比值，如下：假设一个格子的面积是1，交集黄色部分的面积为2x2=4，蓝框与绿框围成面积总和为3x3+4x4-2x2=21，所以iou=4/21=0.19;

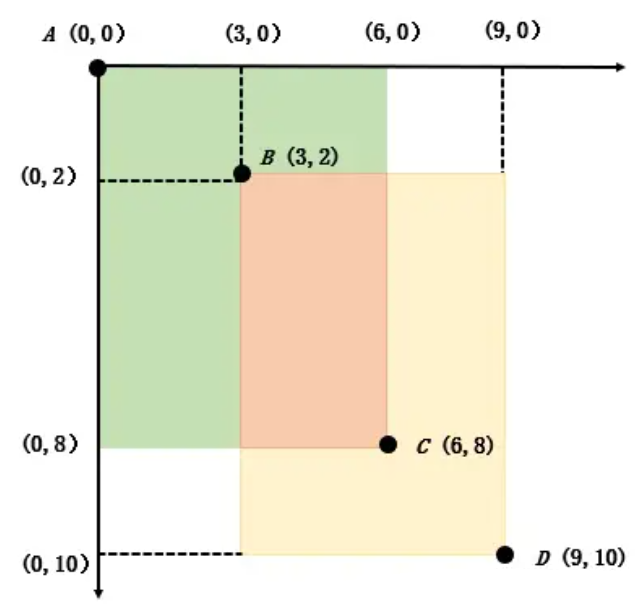

在代码中并不是采用上面的计算方法，而是使用坐标进行计算，如下图，矩形 ac 与矩形 bd 相交，它们的顶点a、b、c、d，分别是：a(0,0)、b(3,2)、c(6,8)、d(9,10)

📟此时 iou 的计算公式应为：

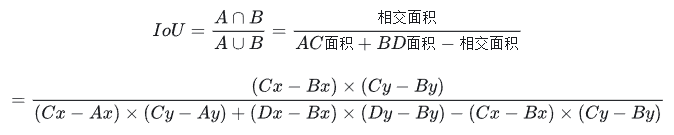

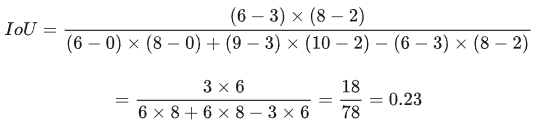

带入 a、b、c、d 四点的实际坐标后，可以得到：

1.3 📌iou代码实现

import numpy as np

def iou(box1, box2):
    # 计算中间矩形的宽高
    in_w = min(box1[2], box2[2]) - max(box1[0], box2[0])
    in_h = min(box1[3], box2[3]) - max(box1[1], box2[1])

    # 计算交集、并集面积
    inter = 0 if in_w <= 0 or in_h <= 0 else in_h * in_w
    union = (box2[2] - box2[0]) * (box2[3] - box2[1]) +\
            (box1[2] - box1[0]) * (box1[3] - box1[1]) - inter
    # 计算iou
    iou = inter / union
    return iou

if __name__ == "__main__":
    box1 = [0, 0, 6, 8]  # [左上角x坐标，左上角y坐标，右下角x坐标，右下角y坐标]
    box2 = [3, 2, 9, 10]
    print(iou(box1, box2))

运行结果：

0.23076923076923078

二、✒️giou（generalized iou）

2.1 giou原理

giou(generalized intersection over union) 相较于 iou 多了一个“generalized”，通过引入预测框和真实框的最小外接矩形来获取预测框、真实框在闭包区域中的比重，从而解决了两个目标没有交集时梯度为零的问题。

引入了最小封闭形状c (可以把a，b包含在内)

公式定义如下：

其中c是两个框的最小外接矩形的面积。原有 iou 取值区间为 [0,1]，而 giou 的取值区间为[-1,1] ；在两个图像完全重叠时iou=giou=1，当两个图像不相交的时候iou=0，giou=-1；

☀️优点

1. 与iou只关注重叠区域不同，giou不仅关注重叠区域，还关注其他的非重合区域，能更好的反映两者的重合度；
2. giou是一种iou的下界，取值范围[ − 1 , 1 ] 。在两者重合的时候取最大值1，在两者无交集且无限远的时候取最小值-1。因此，与iou相比，giou是一个比较好的距离度量指标，解决了不重叠情况下，也就是iou=0的情况，也能让训练继续进行下去。

⚡️缺点

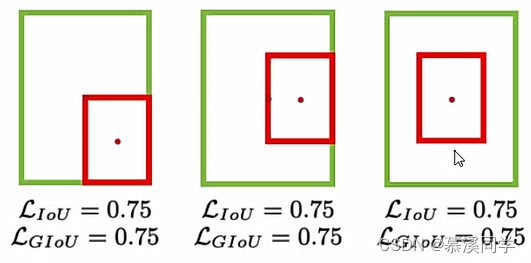

但是目标框与预测框重叠的情况依旧无法判断：

2.2 🔥giou计算

上面我们已经计算出iou的值，这里还需要计算由ad构成c的面积，也就是9x10=90；由giou公式可以计算出：

2.3 📌giou代码实现

import numpy as np

def giou(box1, box2):
    # 计算两个图像的最小外接矩形的面积
    x1, y1, x2, y2 = box1
    x3, y3, x4, y4 = box2
    area_c = (max(x2, x4) - min(x1, x3)) * (max(y4, y2) - min(y3, y1))

    # 计算中间矩形的宽高
    in_w = min(box1[2], box2[2]) - max(box1[0], box2[0])
    in_h = min(box1[3], box2[3]) - max(box1[1], box2[1])

    # 计算交集、并集面积
    inter = 0 if in_w <= 0 or in_h <= 0 else in_h * in_w
    union = (box2[2] - box2[0]) * (box2[3] - box2[1]) + \
            (box1[2] - box1[0]) * (box1[3] - box1[1]) - inter
    # 计算iou
    iou = inter / union

    # 计算空白面积
    blank_area = area_c - union
    # 计算空白部分占比
    blank_count = blank_area / area_c
    giou = iou - blank_count
    return giou

if __name__ == "__main__":
    box1 = [0, 0, 6, 8]
    box2 = [3, 2, 9, 10]
    print(giou(box1, box2))

输出结果：

0.09743589743589745

三、✒️diou（distance-iou）

3.1 diou原理

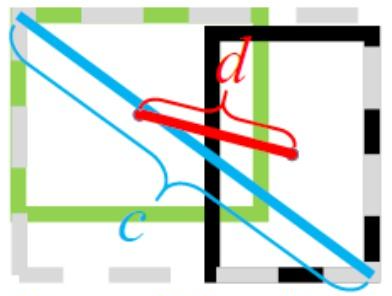

giou 虽然解决了 iou 的一些问题，但是它并不能直接反映预测框与目标框之间的距离，diou（distance-iou）即可解决这个问题，它将两个框之间的重叠度、距离、尺度都考虑了进来，使得⽬标框回归变得更加稳定。diou的计算公式如下：

其中、b和b^gt分别表示预测框与真实框的中心点坐标，p²(b,b^gt)表示两个中心点的欧式距离(指在欧几里得空间中两点之间的距离)，c 代表两个图像的最小外接矩形的对角线长度。

☀️优点

diou 相较于其他两种计算方法的优点是：

1. diou 可直接最小化两个框之间的距离，所以作为损失函数时 loss 收敛更快。
2. 与giou loss类似，diou loss在与⽬标框不重叠时，仍然可以为边界框提供移动⽅向。
3. 在两个框完全上下排列或左右排列时，没有空白区域，此时 giou 几乎退化为了 iou，但是 diou 仍然有效。
4. diou还可以替换普通的iou评价策略，应用于nms中，使得nms得到的结果更加合理和有效。


⚡️缺点

diou 在完善图像重叠度的计算功能的基础上，实现了对图形距离的考量，但仍无法对图形长宽比的相似性进行很好的表示。

3.2 diou计算

通过计算可得，中心点 b、中心点 b^gt的坐标分别为：(3,4)、（6,6）

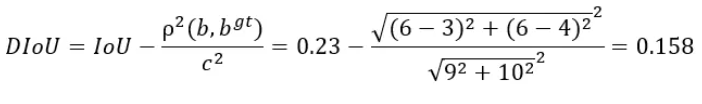

此时的 diou 计算公式为：

3.3 📌diou代码实现

import numpy as np

def calculate_diou(box1, box2):
    # 计算两个图像的最小外接矩形的面积
    x1, y1, x2, y2 = box1
    x3, y3, x4, y4 = box2
    area_c = (max(x2, x4) - min(x1, x3)) * (max(y4, y2) - min(y3, y1))

    # 计算中间矩形的宽高
    in_w = min(box1[2], box2[2]) - max(box1[0], box2[0])
    in_h = min(box1[3], box2[3]) - max(box1[1], box2[1])

    # 计算交集、并集面积
    inter = 0 if in_w <= 0 or in_h <= 0 else in_h * in_w
    union = (box2[2] - box2[0]) * (box2[3] - box2[1]) + \
            (box1[2] - box1[0]) * (box1[3] - box1[1]) - inter

    # 计算iou
    iou = inter / union

    # 计算中心点距离的平方
    center_dist = np.square((x1 + x2) / 2 - (x3 + x4) / 2) + \
                  np.square((y1 + y2) / 2 - (y3 + y4) / 2)

    # 计算对角线距离的平方
    diagonal_dist = np.square(max(x1, x2, x3, x4) - min(x1, x2, x3, x4)) + \
                    np.square(max(y1, y2, y3, y4) - min(y1, y2, y3, y4))

    # 计算diou
    diou = iou - center_dist / diagonal_dist
    return diou

box1 = [0, 0, 6, 8]
box2 = [3, 2, 9, 10]
print(calculate_diou(box1, box2))

输出结果：

0.1589460263493413

四、✒️ciou（complete-iou）

4.1 ciou原理

论⽂考虑到bbox回归三要素中的⻓宽⽐还没被考虑到计算中，为此，进⼀步在diou的基础上提出了ciou，同时考虑两个矩形的长宽比，也就是形状的相似性。所以ciou在diou的基础上添加了长宽比的惩罚项。

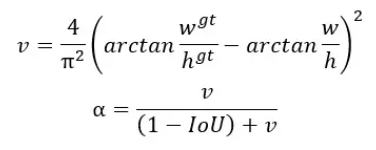

其中，$\alpha$ 是权重函数，$\nu$而用来度量长宽比的相似性。计算公式为:

☀️优点

1. 更准确的相似性度量：ciou考虑了边界框的中心点距离和对角线距离，因此可以更准确地衡量两个边界框之间的相似性，尤其是在目标形状和大小不规则的情况下。
2. 鲁棒性更强：相比传统的iou，ciou对于目标形状和大小的变化更具有鲁棒性，能够更好地适应各种尺寸和形状的目标检测任务。

⚡️缺点

1. 计算复杂度增加：ciou引入了额外的中心点距离和对角线距离的计算，因此相比传统的iou，计算复杂度有所增加，可能会增加一定的计算成本。
2. 实现难度较高：ciou的计算方式相对复杂，需要对边界框的坐标进行更多的处理和计算，因此在实现上可能会相对困难一些，需要更多的技术和经验支持。

4.2 ciou计算

中心点 b、中心点 b^gt的坐标分别为：(3,4)、（6,6）,由此ciou计算公式如下：

4.3 📌ciou代码实现

import numpy as np
import iou
import diou
# box : [左上角x坐标，左上角y坐标，右下角x坐标，右下角y坐标]
box1 = [0, 0, 6, 8]
box2 = [3, 2, 9, 10]
# ciou
def ciou(box1, box2):
    x1, y1, x2, y2 = box1
    x3, y3, x4, y4 = box2
    # box1的宽：box1_w，box1的高：box1_h，
    box1_w = x2 - x1
    box1_h = y2 - y1
    # box2的宽：box2_w，box2的高：box2_h，
    box2_w = x4 - x3
    box2_h = y4 - y3
    iou = iou(box1, box2)
    diou = diou(box1, box2)

    # v用来度量长宽比的相似性
    v = (4 / (np.pi) ** 2) * (np.arctan(int(box2_w / box2_h)) - np.arctan(int(box1_w / box1_h)))
    # α是权重函数
    a = v / ((1 + iou) + v)
    ciou = diou - a * v
    return ciou

print(ciou(box1, box2))

输出结果：

0.1589460263493413

五、✒️eiou（efficient-iou）

5.1原理

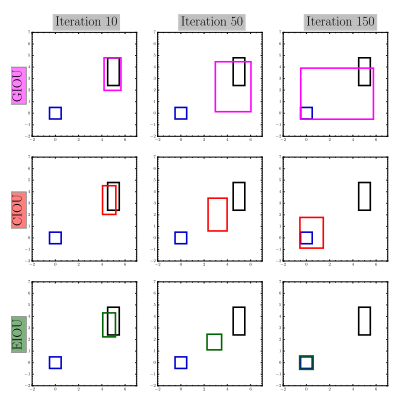

eiou是在 ciou 的惩罚项基础上将预测框和真实框的纵横比的影响因子拆开，分别计算预测框和真实框的长和宽，并且加入focal聚焦优质的锚框，来解决 ciou 存在的问题。先前基于iou的损失，例如ciou和giou，不能有效地测量目标盒和锚点之间的差异，这导致bbr(边界框回归)模型优化的收敛速度慢，定位不准确。

针对上述问题，对ciou损失进行了修正，提出了一种更有效的iou损失，即eiou损失，定义如下:

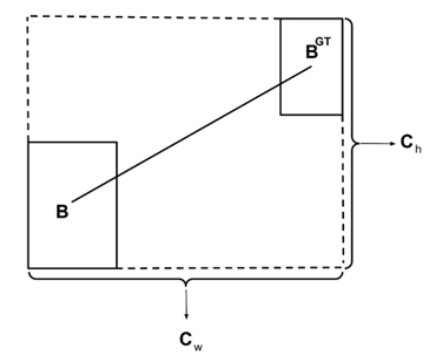

其中w^c和h^c是覆盖两个盒子的最小围框的宽度和高度。也就是说，我们将损失函数分为三个部分:iou损失l_iou，距离损失l_dis和方向损失l_asp。这样，我们可以保留ciou损失的有效特点。同时，eiou损失直接使目标盒与锚盒宽度和高度的差值最小化，从而使收敛速度更快，定位效果更好。

5.2 代码实现

import numpy as np

def calculate_eiou(box1, box2):
    # 计算嵌入向量（这里简化为使用中心点坐标作为嵌入向量）
    center1 = np.array([(box1[0] + box1[2]) / 2, (box1[1] + box1[3]) / 2])
    center2 = np.array([(box2[0] + box2[2]) / 2, (box2[1] + box2[3]) / 2])

    # 计算嵌入向量之间的欧式距离
    euclidean_distance = np.linalg.norm(center1 - center2)

    # 计算目标框的面积
    area_box1 = (box1[2] - box1[0]) * (box1[3] - box1[1])
    area_box2 = (box2[2] - box2[0]) * (box2[3] - box2[1])

    # 计算交集和并集的面积
    intersection = max(0, min(box1[2], box2[2]) - max(box1[0], box2[0])) * \
                   max(0, min(box1[3], box2[3]) - max(box1[1], box2[1]))
    union = area_box1 + area_box2 - intersection

    # 计算eiou
    eiou = 1 - intersection / union + euclidean_distance
    return eiou

box1 = [0, 0, 6, 8]
box2 = [3, 2, 9, 10]
print(calculate_eiou(box1, box2))

输出结果

4.374782044694758

六、✒️focal-eiou

6.1 原理

• 总结了现有回归 loss 的问题：最重要的是没有直接优化需要优化的参数
• 提出了现有方法收敛速度较慢的问题，很多的低质量样本贡献了大部分的梯度，限制了框的回归
• 提出了 focal-eiou，平衡高质量样本和低质量样本对 loss 的贡献，也就是提升高质量（iou 大）样本的贡献，抑制低质量（iou 小）样本的贡献

简单的方法不能直接适用于基于iou的损失。因此，我们最后提出focal-eiou损失来改善eiou损失的性能。使用iou的值来重新加权eiou损失，并获得focal-eiou损失，通过对难以分类的样本进行更加重视的损失函数设计，从而进一步提高目标检测算法的性能。如下所示:

其中 $\gamma$为控制异常值抑制程度的参数。该损失中的focal与传统的focal loss有一定的区别，传统的focal loss针对越困难的样本损失越大，起到的是困难样本挖掘的作用；而根据上述公式：iou越高的损失越大，相当于加权作用，给越好的回归目标一个越大的损失，有助于提高回归精度。

☀️优点

1. eiou在ciou的基础上分别计算宽高的差异值取代了纵横比，宽高损失直接使预测框与真实框的宽度和高度之差最小，使得收敛速度更快；
2. 在处理难以分类的样本时表现更好，能够进一步提高目标检测算法的鲁棒性和准确性。

⚡️缺点

在一般情况下可能会增加一定的计算复杂度，同时需要更多的参数调优和训练策略设计。

📌6.2 代码实现

import numpy as np

def calculate_focal_eiou(box1, box2, alpha=0.25, gamma=2):
    # 计算嵌入向量（这里简化为使用中心点坐标作为嵌入向量）
    center1 = np.array([(box1[0] + box1[2]) / 2, (box1[1] + box1[3]) / 2])
    center2 = np.array([(box2[0] + box2[2]) / 2, (box2[1] + box2[3]) / 2])

    # 计算嵌入向量之间的欧式距离
    euclidean_distance = np.linalg.norm(center1 - center2)

    # 计算目标框的面积
    area_box1 = (box1[2] - box1[0]) * (box1[3] - box1[1])
    area_box2 = (box2[2] - box2[0]) * (box2[3] - box2[1])

    # 计算交集和并集的面积
    intersection = max(0, min(box1[2], box2[2]) - max(box1[0], box2[0])) * \
                   max(0, min(box1[3], box2[3]) - max(box1[1], box2[1]))
    union = area_box1 + area_box2 - intersection

    # 计算focal loss
    iou = intersection / union
    focal_loss = -alpha * (1 - iou) ** gamma

    # 计算focal-eiou
    focal_eiou = 1 - iou + euclidean_distance + focal_loss
    return focal_eiou

box1 = [0, 0, 6, 8]
box2 = [3, 2, 9, 10]
print(calculate_focal_eiou(box1, box2))

输出结果：

4.2268530506119175

七、✒️siou（soft intersection over union）

7.1原理

该论文中提出了一种新的损失函数 siou，其中考虑到所需回归之间的向量角度，重新定义了惩罚指标。应用于传统的神经网络和数据集，表明 siou 提高了训练的速度和推理的准确性。

在许多模拟和测试中揭示了所提出的损失函数的有效性。特别是，将 siou 应用于 coco-train/coco-val 与其他损失函数相比，提高了 +2.4% (map@0.5:0.95) 和 +3.6%(map@0.5)。

siou损失函数由4个cost代价函数组成：

• angle cost
• distance cost
• shape cost
• iou cost

➤ angle cost(角度代价)

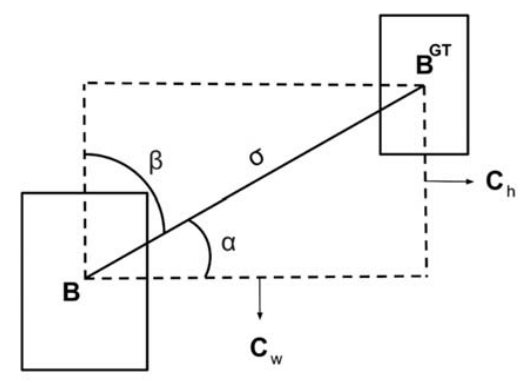

如果$\alpha$<=45°的时候，需要先最小化$\alpha$；如果$\alpha$>45°,则需要最小化$\beta$=90°-$\alpha$，从公式化简之后的结果可以得出，如果预测框和真实框沿着x轴或者y轴对齐的时候，此时$\bigwedge$=0，如果中心点角度为45°的时候，此时$\bigwedge$=1；

论文中计算公式:
$$\lambda =1-2\ast {\sin }^2\left(\arcsin (x)-\frac{\pi }{4}\right)$$

$$\begin{array}{c}x=\frac{c_h}{\sigma }=\sin (\alpha )\\ \sigma =\sqrt{{\left(b_{c_x}^{gt}-b_{c_x}\right)}^2+{\left(b_{c_y}^{gt}-b_{c_y}\right)}^2}\\ c_h=\max \left(b_{c_y}^{gt},b_{c_y}\right)-\min \left(b_{c_y}^{gt},b_{c_y}\right)\end{array}$$

可以将x和$\alpha$的值带入公式进行化简，其中 $c_h$ 为真实框和预测框中心点的高度差， $\sigma$ 为真实框和预测框中心点的距离。

$$\begin{array}{rl}& \lambda =1-2\ast {\sin }^2\left(\arcsin \left(\frac{c_h}{\sigma }\right)-\frac{\pi }{4}\right)\\ & =1-2\ast {\sin }^2\left(\alpha -\frac{\pi }{4}\right)\\ & ={\cos }^2\left(\alpha -\frac{\pi }{4}\right)-{\sin }^2\left(\alpha -\frac{\pi }{4}\right)\\ & =\cos \left(2\alpha -\frac{\pi }{2}\right)\\ & =\sin (2\alpha )\end{array}$$

➤ distance cost(距离成本)
真实值边界框与边界框预测值之间距离的计算方案。

根据上面定义的角度成本重新定义距离成本:
$$\delta =\sum _{t=x,y}\left(1-e^{-\gamma {\rho }_t}\right)$$
where
$${\rho }_x={\left(\frac{b_{c_x}^{gt}-b_{c_x}}{c_w}\right)}^2,{\rho }_y={\left(\frac{b_{c_y}^{gt}-b_{c_y}}{c_h}\right)}^2,\gamma =2-\lambda$$

当 $\alpha \to 0$,距离成本的贡献大大减少.与之相反 $\alpha$ 越接近 $\frac{\pi }{4}$, $\delta$就越大,随着角度的增加，问题变得更加困难。 所以，随着角度的增加 $\gamma$ 的时间优先于距离值。当$\alpha \to 0$，距离成本将变为常规成本。

➤ shape cost(形状成本)
形状成本定义为：
$$\omega =\sum _{t=w,h}{\left(1-e^{-{\omega }_t}\right)}^{\theta }$$
其中:
$${\omega }_w=\frac{\left|w-w^{gt}\right|}{\max \left(w,w^{gt}\right)},{\omega }_h=\frac{\left|h-h^{gt}\right|}{\max \left(h,h^{gt}\right)}$$

𝜃 的值定义了形状的成本，并且其值对于每个数据集都是唯一的。 𝜃 的值是这个方程中非常重要的一项，它控制着对形状成本的关注程度。如果𝜃的值设置为1，它将立即优化形状，从而损害形状的自由运动。为了计算 𝜃 的值，对每个数据集使用遗传算法，实验上 𝜃 的值接近 4，作者为此参数定义的范围是从 2 到 6。

➤ siou最后的回归损失为：
$$l_{box}=1-iou+\frac{\delta +\omega }{2}$$

八、✒️wise-iou

关于wise-iou的详细介绍可以观看这篇论文:wise-iou 作者导读：基于动态非单调聚焦机制的边界框损失

wiou主要有以下几点优势:

1. 相对面积加权
   wiou损失函数的计算中引入了交集与并集的比值，从而对不同大小的目标框进行了相对面积加权。这样可以避免小目标对损失函数的影响过大，提升了对小目标的检测效果。
2. 解决类别不平衡问题
   在目标检测任务中，经常会遇到类别不平衡的情况，即某些类别的目标数量明显少于其他类别。wiou损失函数通过引入权重因子，可以对不同类别的目标进行不同程度的加权，从而解决了类别不平衡问题。
3. 高度可定制化
   wiou损失函数的计算中，可以根据实际需求调整交集和并集的权重因子，从而对不同任务和数据集进行高度定制化的适配。这使得wiou损失函数在实际应用中具有更广泛的适用性。
