更亲民的图灵映众GeForce RTX 2070黑金至尊显卡详细图文评测

2018年10月17日 显示器 我要评论
更亲民的图灵映众GeForce RTX 2070黑金至尊显卡详细图文评测随着两款高端显卡的相继解禁和上市销售,RTX 2070也将在今晚迎来评测的解禁和首发销售。我们也提前拿到了来自映众的RTX 2070黑金至尊。RTX 2070是否能够不负众望,撑起未来至少一年里... 18-10-17

由于需要硬件层面的支持,dlss技术也是图灵架构gpu的专属功能,前代显卡并不能通过这一技术得到性能上的提高。

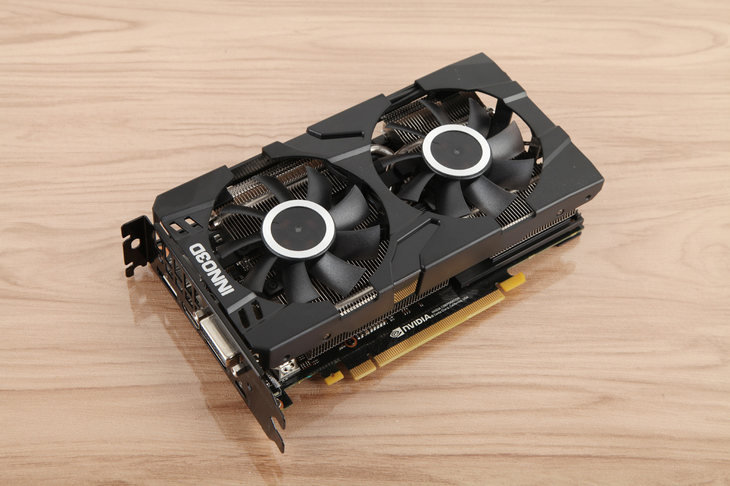

本次我们拿到的是来自映众的geforce rtx 2070黑金至尊,这是一款采用了公版pcb设计的小尺寸显卡。

由于采用的是短卡方案,所以散热器方面也将风扇缩减到了两个,正面纯黑色的外壳十分低调,也没有花哨的装饰和“光污染”存在。

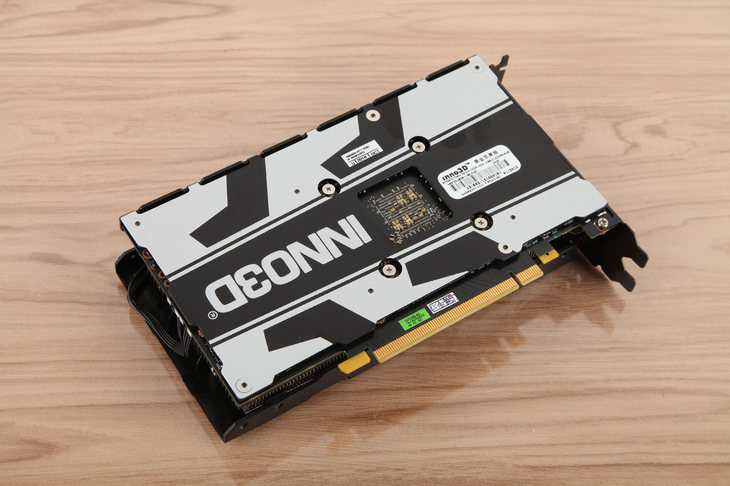

背板上硕大的inno3d表示显示了它的身份,铝合金材质的背板在gpu核心的位置进行了镂空设计,在起到加固作用的同时也尽可能保证了更好的散热。

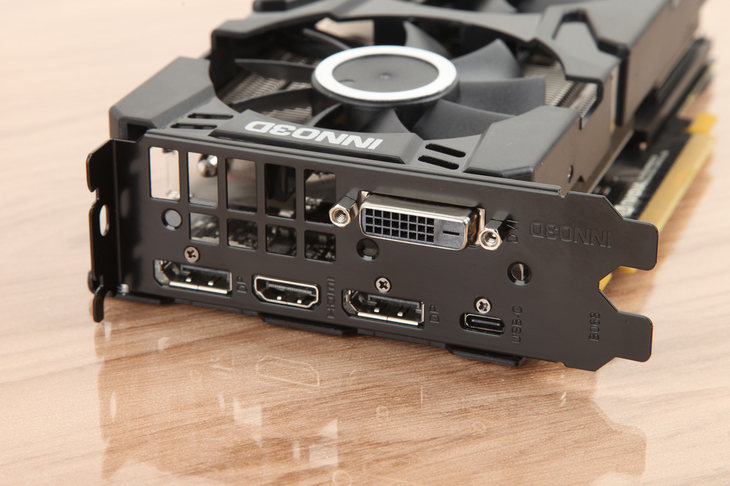

接口部分并没有按照公版方案设计,而是令人意外地将dvi接口进行了回归,以更好适配老款显示器。除此之外,两枚dp1.4接口和一枚hdmi2.0接口均可以支持4k hdr输出。另外这一代还准备了一枚用于vr头显的usb-c接口。

散热器方面由于体积的限制,所以并没有像黑金至尊系列的rtx 2080ti和rtx 2080一样采用均热板设计,转而使用了效率更高的纯铜底座+四热管方案,可以在有限的体积下实现尽可能优良的散热效能。

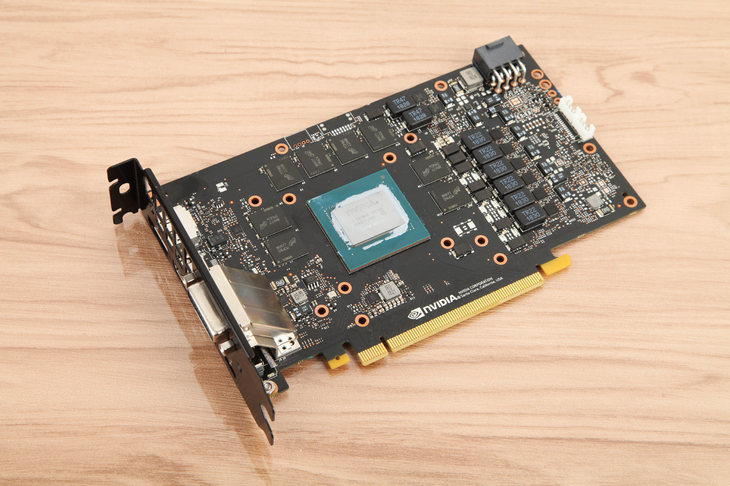

pcb部分采用的是nvidia公版方案设计,共8相数字供电,接口部分则使用单8pin。19厘米左右的长度让这块pcb显得非常紧凑。

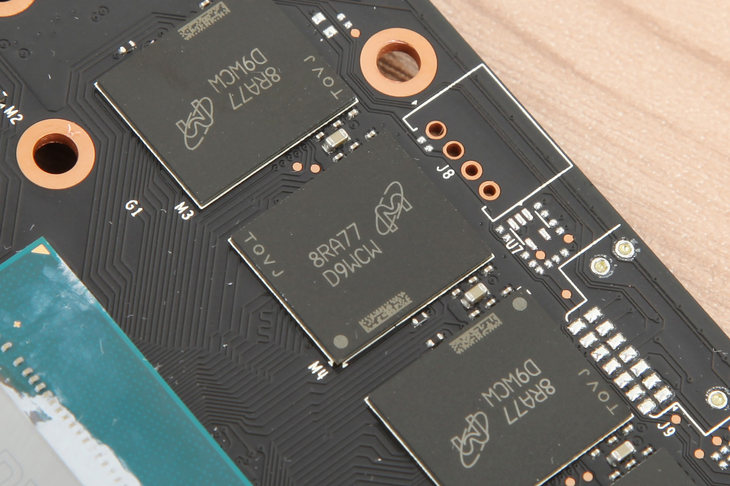

显存颗粒部分采用的是来自镁光的gddr6产品,单颗容量1gb,总容量8gb。

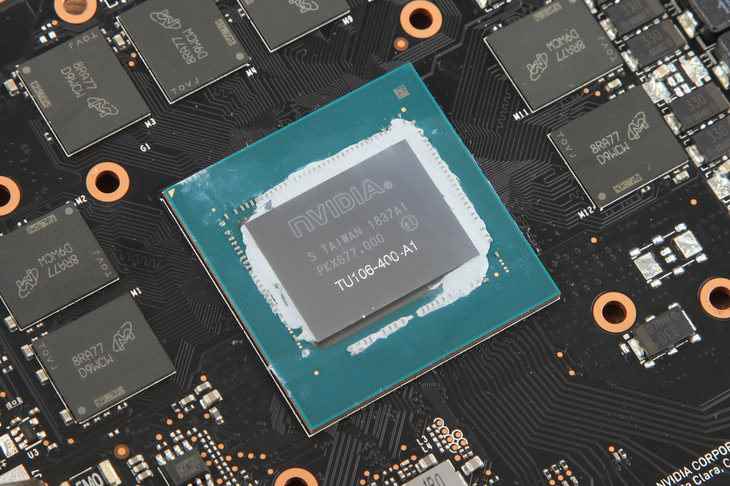

显示核心代号tu106-400-a1,而没有像人们意料中那样采用tu104加后缀的代号来命名,核心的默认频率1410mhz,bosst频率达到1620mhz,拥有2304个cuda核心。

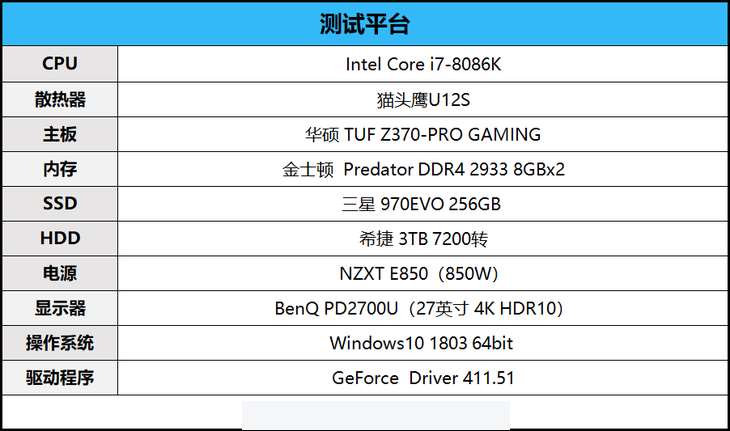

测试平台方面,我们采用了与rtx系列显卡首测相同的硬件配置,尽可能避免意外因素对成绩的影响。

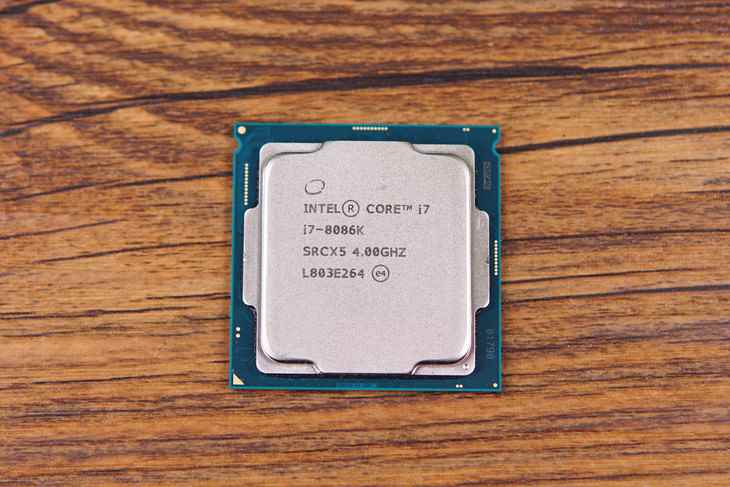

酷睿i7-8086k处理器采用coffee lake架构,拥有6个物理核心和12个线程,最高睿频可以达到惊人的5.0ghz,是目前游戏性能最为强悍的处理器产品。

为了更好的展现逼真的游戏画面,我们特意找到了一台来自明基的pd2700u显示器,这是一款27英寸的超窄边框4k hdr显示器产品。采用标准16:9比例的3840x2160分辨率原生10bit面板,并支持hdr10标准。色域方面达到了99% srgb,除了游戏之外,专业修图也可以胜任。支架也支持旋转升降,使用十分方便。

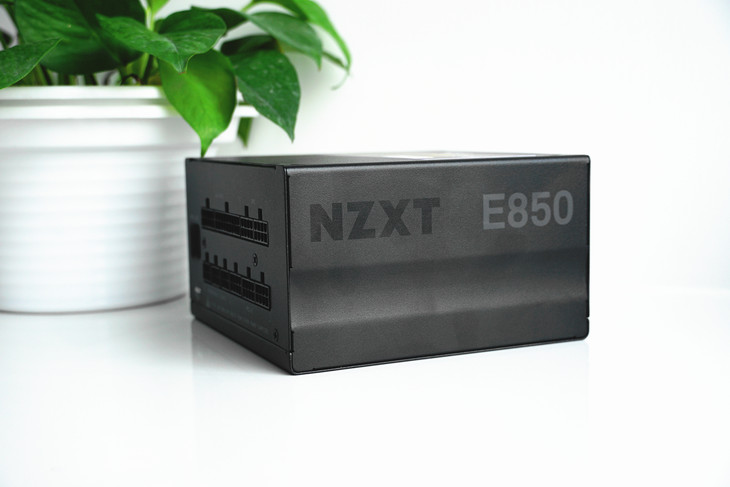

为了实时监控系统功耗情况,我们使用了一款来自nzxt的e850全模组电源,额定功率达到850w,转化率达到80plus金牌认证标准,当然我们选择它的主要原因是自带了负载软件监测功能,可以非常方便地查看显卡、cpu等硬件的实时功耗数据。

基准性能测试

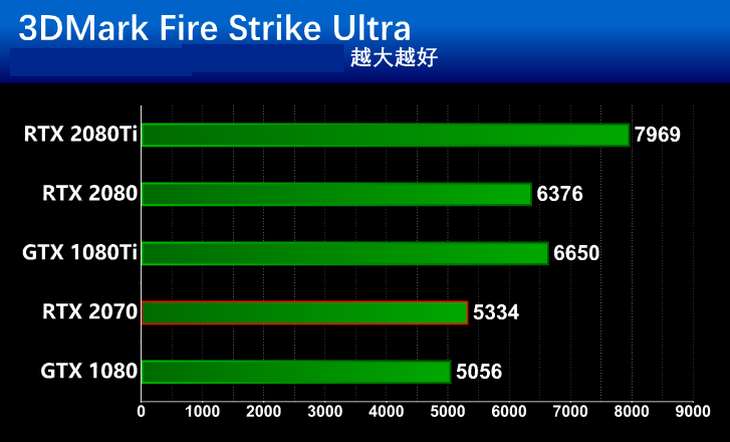

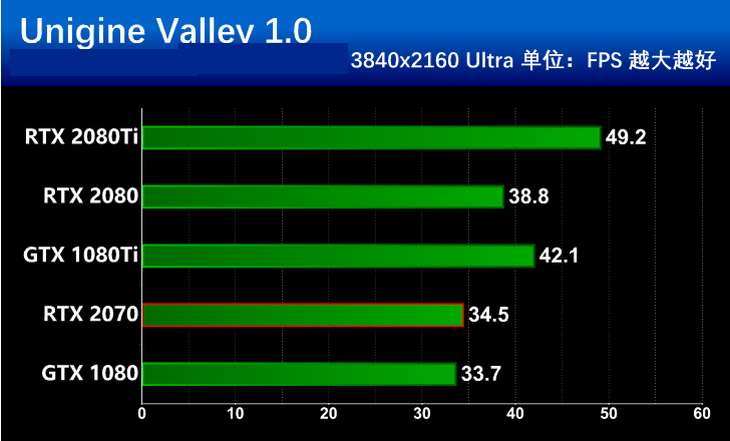

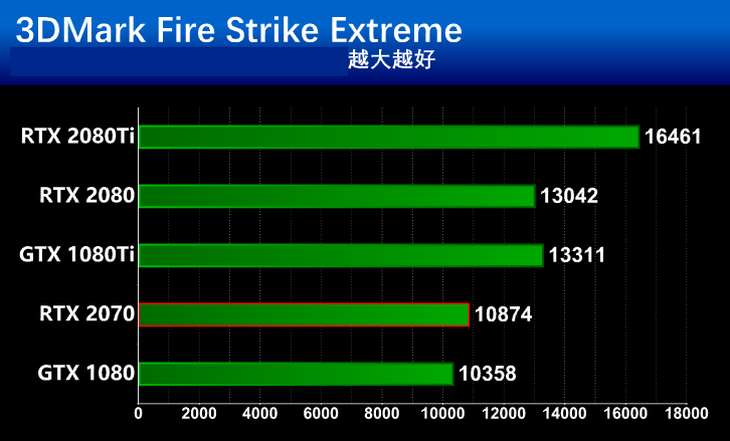

可以看到,在dx11项目中映众rtx 2070的性能水平与gtx 1080非常接近,且拥有着5%左右的性能优势。

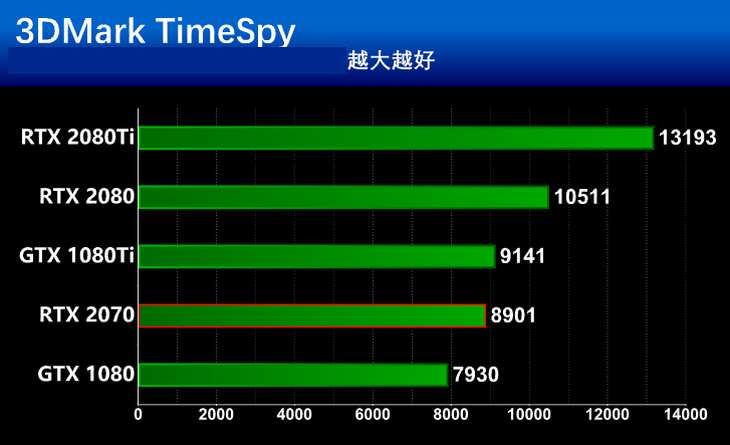

而在dx12项目中rtx 2070的性能明显有所增强,相比gtx 1080有着12%的性能优势,甚至已经十分接近gtx 1080ti的水平,这说明新一代的图灵架构运行dx12程序的效率有明显的提升。

1080p游戏性能测试
