显卡拆解图赏：

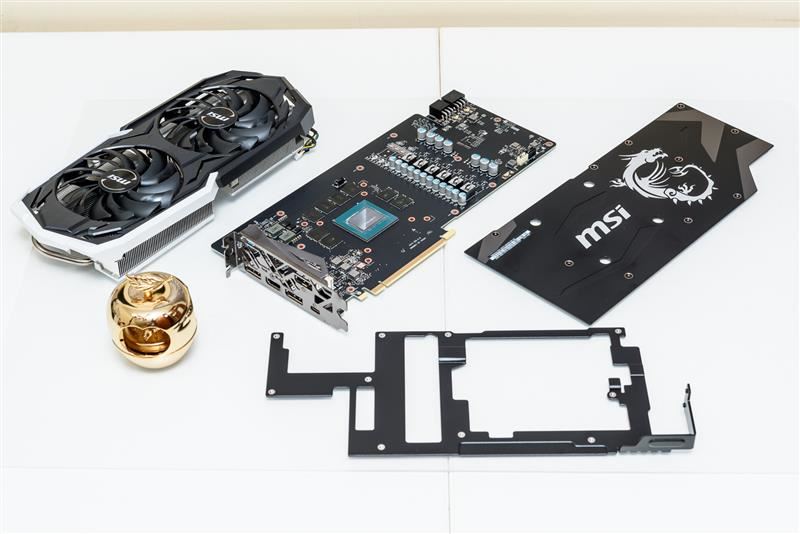

接下来对显卡进行拆解。可以看到显卡主要分为散热器、pcb加固中框、显卡pcb、显卡背板四个部分。
可以看到显卡的各个部分都有大量的导热贴，使得显卡上绝大部分的芯片、电容和电感都直接与显卡框架或散热器接触，显卡背面还对核心和显存的pcb做了额外的导热。这主要是为了保证无风扇下不会有元件积热导致返修率上升。

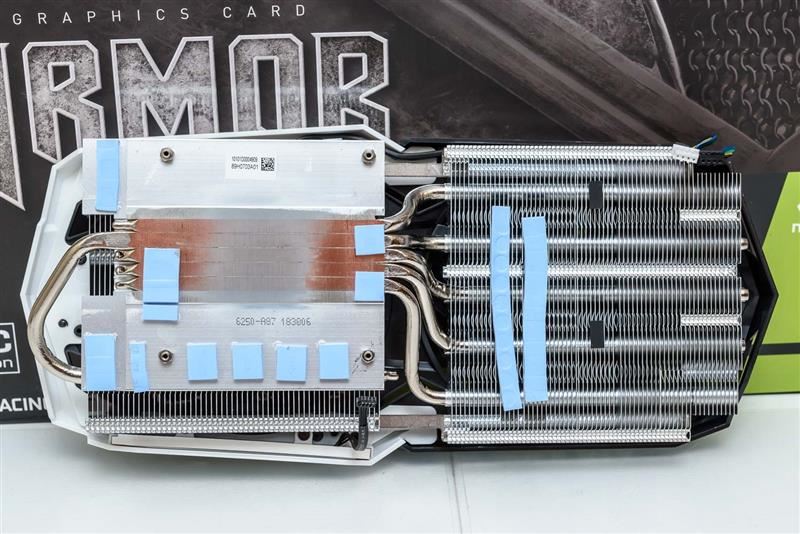

接下来看一下显卡的散热器，从整体架构上来看，微星采用了一个比较典型的开放式散热器，共有5根6mm热管。

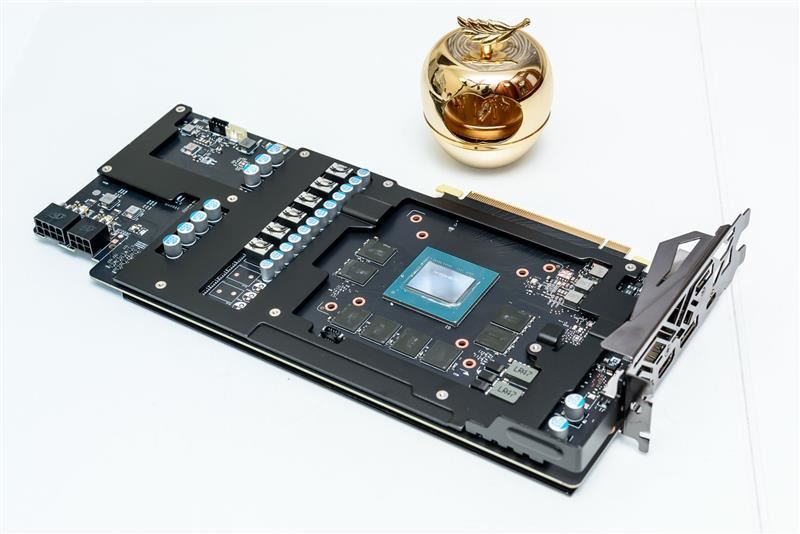

按照nv对20系列显卡的规范，所有的20系列显卡都会加上pcb中框，这还是很不错的。

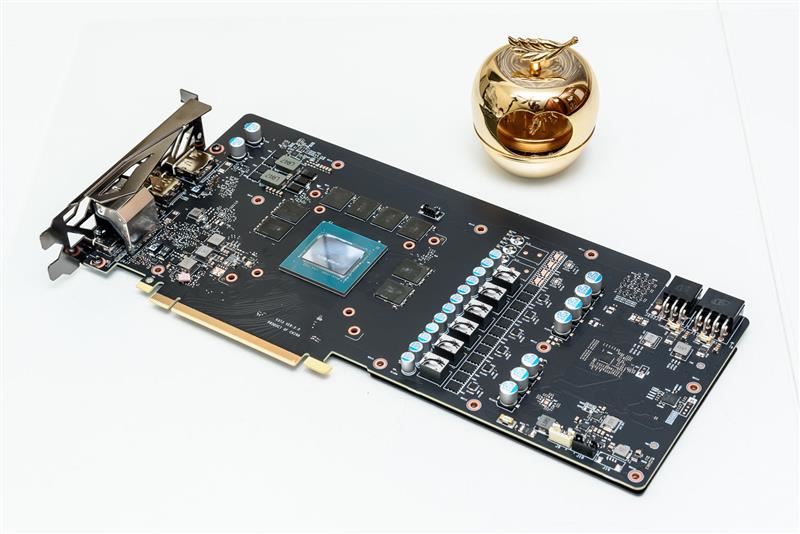

最后来介绍一下显卡pcb的用料情况。

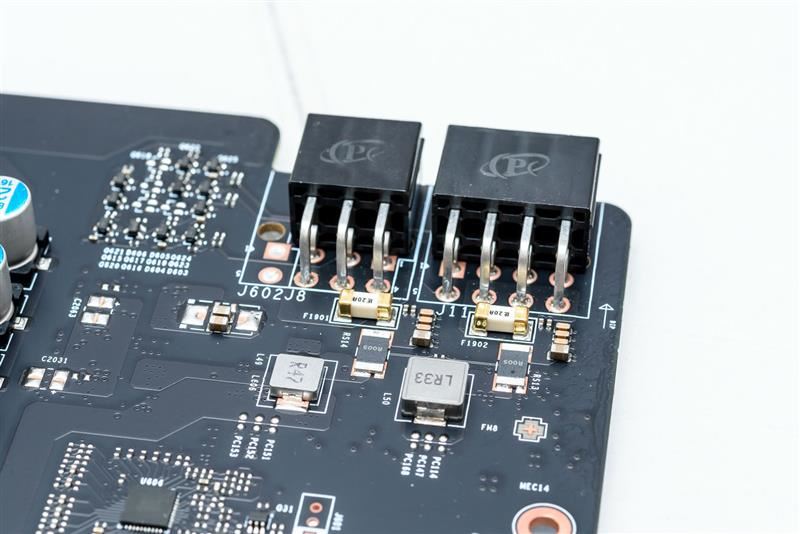

供电接口背后保护电路做的比较完整，电感、保险丝等料件都有。

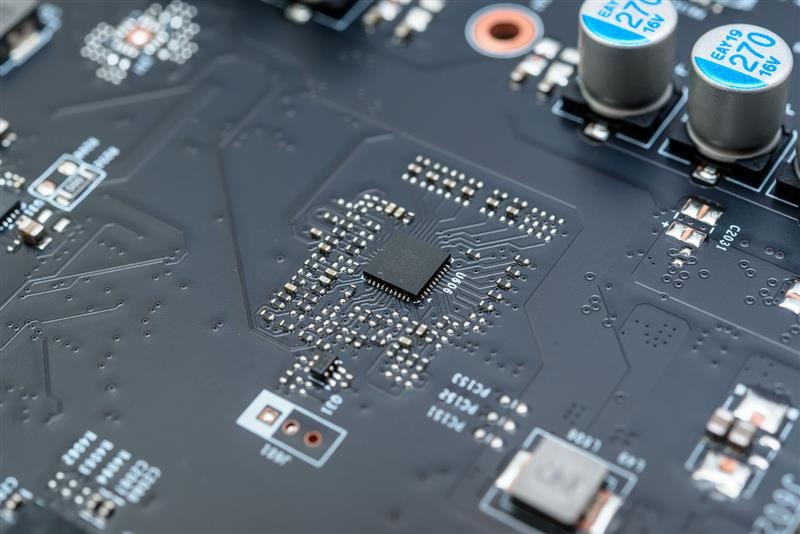

显卡核心供电的pwm芯片为up9513，应该是一颗8相的芯片。

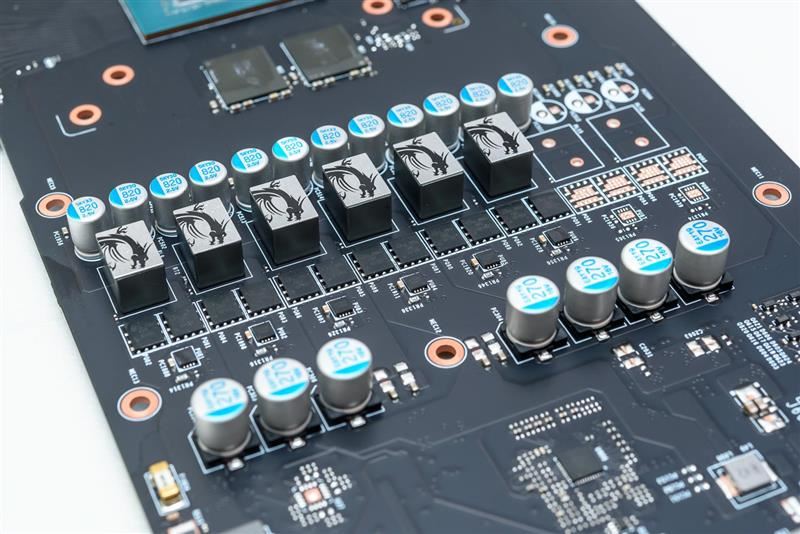

核心供电为6相，输入电容为7颗钰邦固态电容，电压16v容值270微法；供电每相由一颗driver驱动（up1965）；每相mos为一上一下，型号均为alj260；每相均有一颗电感，电感没有看到具体参数上面印有龙纹丝印；输出电容为12颗钰邦固态电容，电压2.5v容值820微法。整个供电方案虽然用料谈不上豪华，但较为工整。
显存供电为2相，pwm控制芯片为up16660；输入电容为2颗钰邦固态电容，电压16v容值270微法；每相mos为一上一下，型号均为oa3111；每相电感为一颗，感值lr47；输出电容为3颗聚合物电容，容值470微法。

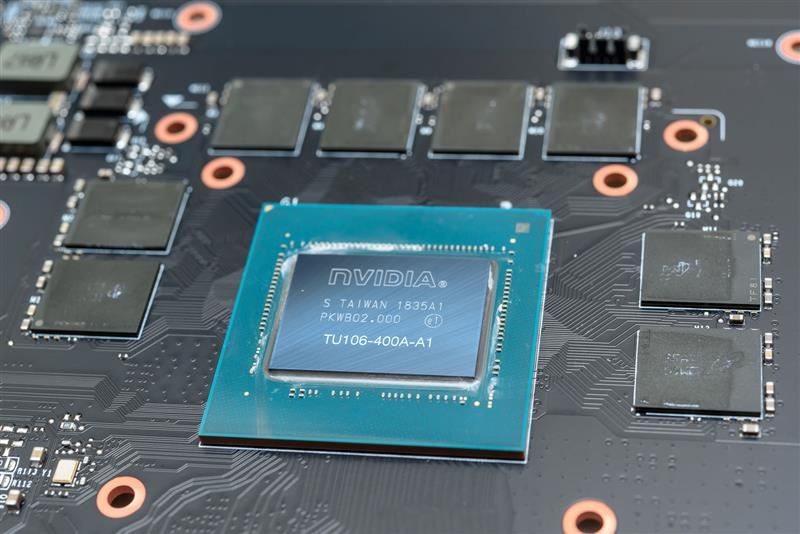

显卡的核心代号为tu106-400a-a1，需要注意的是这rtx 2070会有两个核心代码后缀，400和400a。区别在于两者的频率会有不同，400是低频版本，从目前了解情况两者bios不可直接互刷。

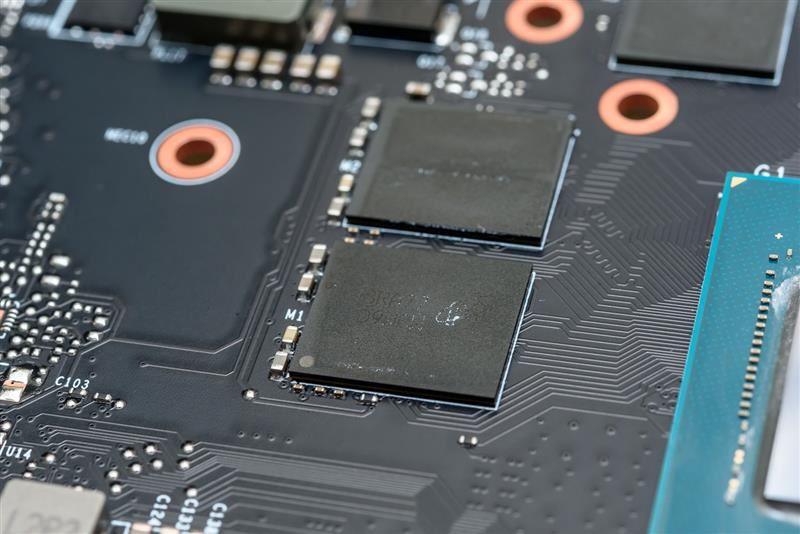

另外核心周边可以看到8颗gddr6显存。

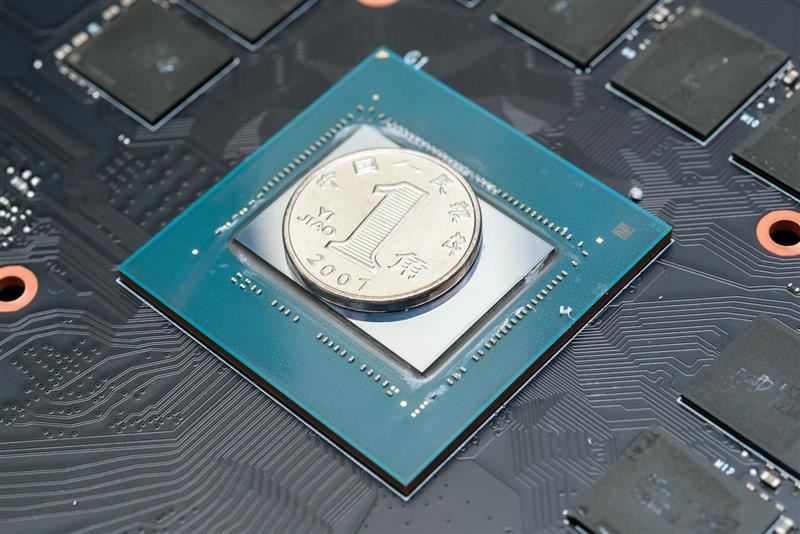

核心面积可以说相当巨大，rtx 2070都比一毛钱硬币大不少。
显卡的显存来自美光，显存等效频率达到了14ghz，远远甩开了gddr5。
显卡背面可以看到相当多的贴片电容，看起来20系列对电流纹波要求是比较高的。

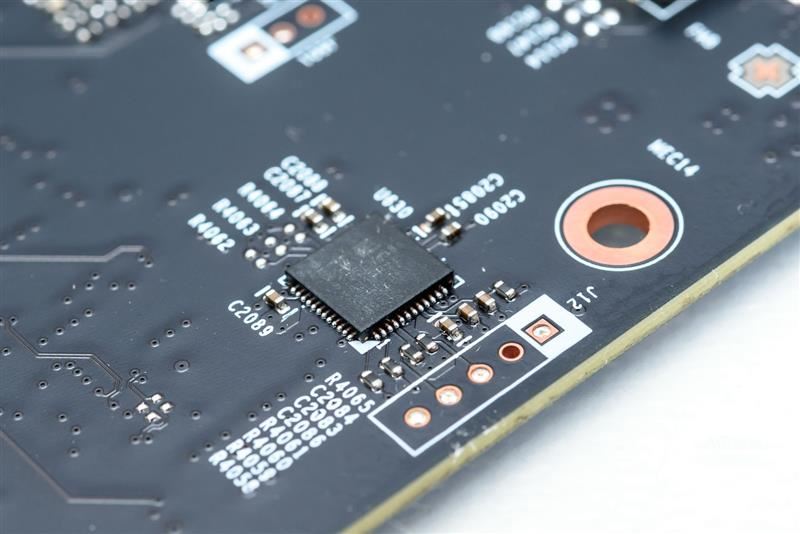

显卡供电接口下方有一颗ite 8295芯片，是一颗比较常见的rgb控制芯片。

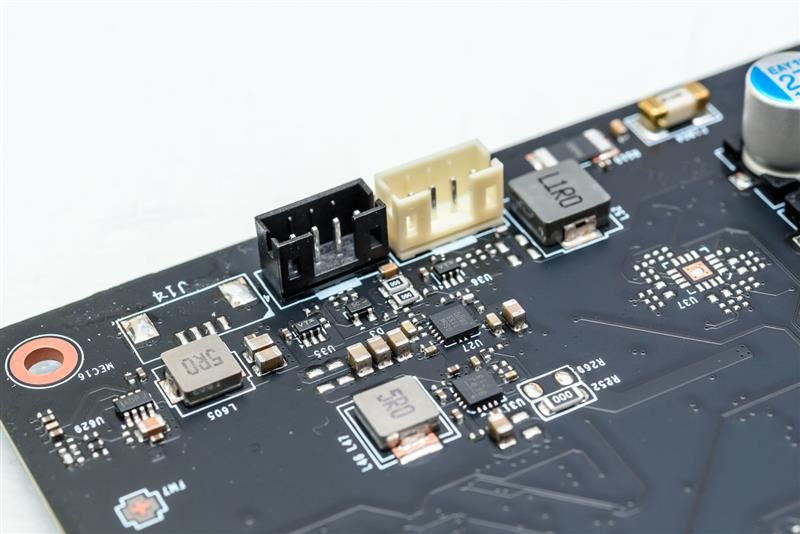

显卡的风扇接口有两个，这是因为两个风扇是分别接在显卡上的，这样可以省掉一根一拖二的风扇线。两个风扇均为4pin，支持pwm调速。

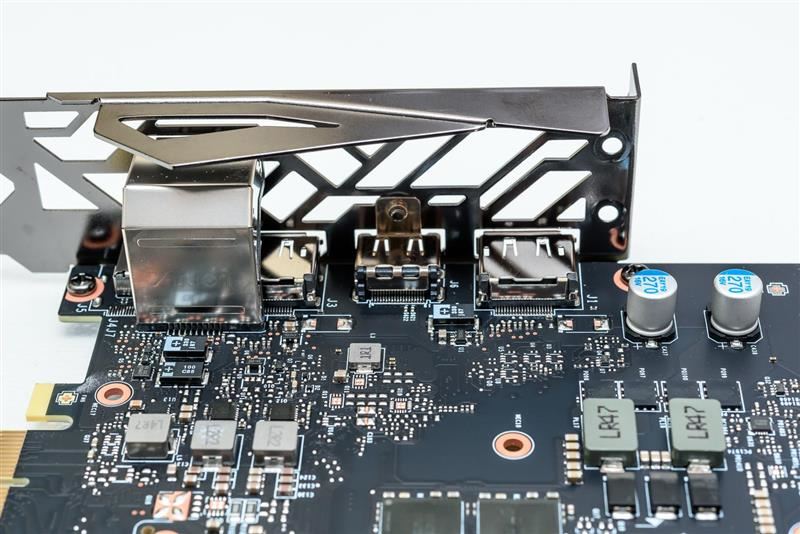

最后来看一下显卡输出接口的低通部分。
做的比较复杂的是靠近pci-e插槽的地方，有三相供电，从布线来看，最下面的一相是针对pci-e供电整流用的。上面两相用来分别对应type-c正反面的两条通道。
这么设计的原因是新的vr规范需要type-c接口同时提供供电，所以nv就没有采用主板上常见的芯片切换模式，来提高type-c的供电级别。
