CAD怎么画接头极性符号? 极性电容符号cad的画法

2021年09月05日 平面其他 我要评论
[AutoCAD] CAD怎么画接头极性符号? 极性电容符号cad的画法CAD怎么画接头极性符号?cad绘制图纸的时候,需要绘制一个接头极性的图标,该怎么绘制这个标志符号呢?下面我们就来看看极性电容符号cad的画法,详细请看下文介绍... 21-09-05

经常使用cad绘制平面图,图纸中需要绘制极性电容符号,该怎么绘制呢?下面我们就来看看详细的教程。

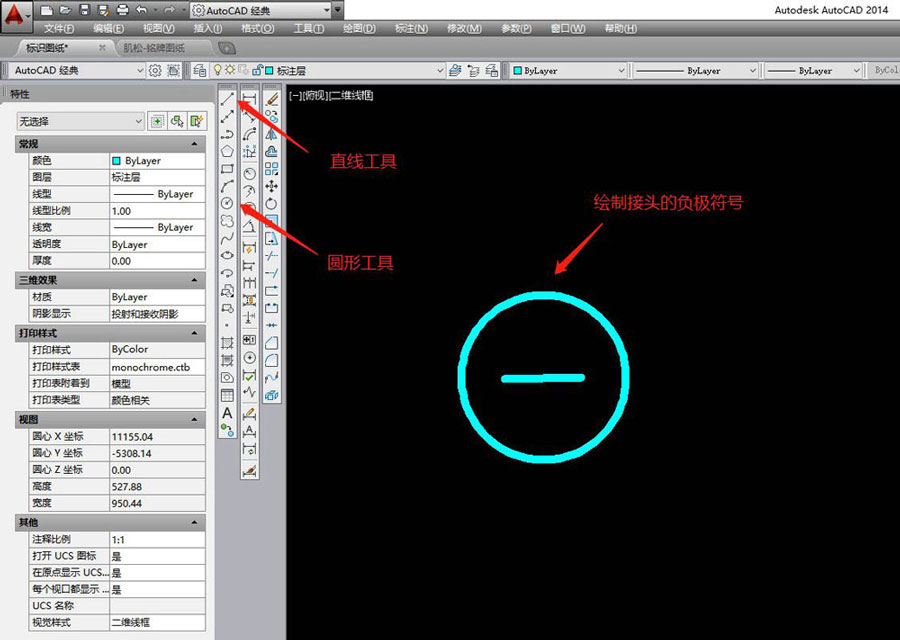

绘制负极端符号。首先,使用圆工具和直线工具,绘制接头的负极符号,效果图如下图所示。

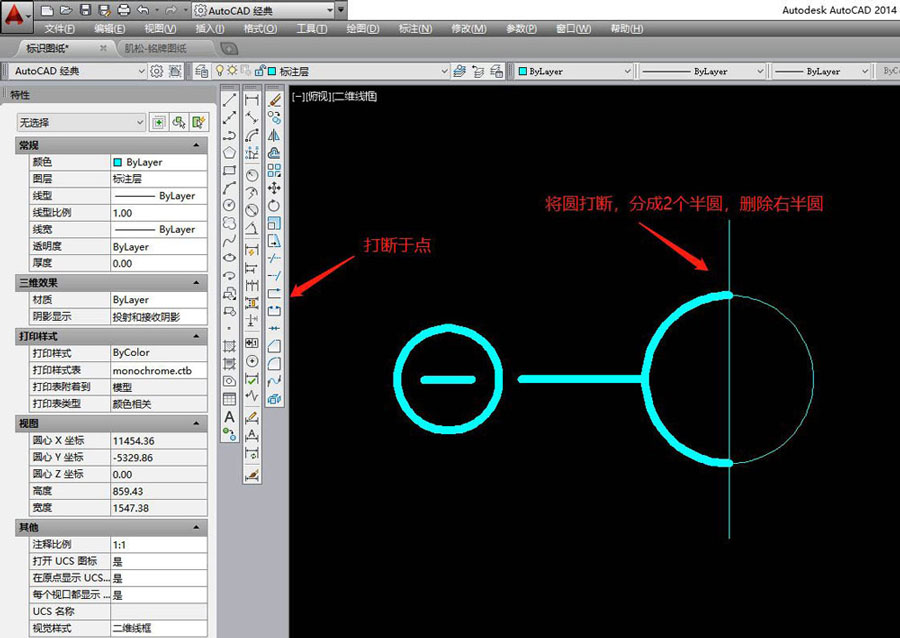

绘制引线和端子。接着,使用直线工具和圆工具,配合打断于点操作,绘制左半圆,绘制直接用圆弧工具绘制左半圆。

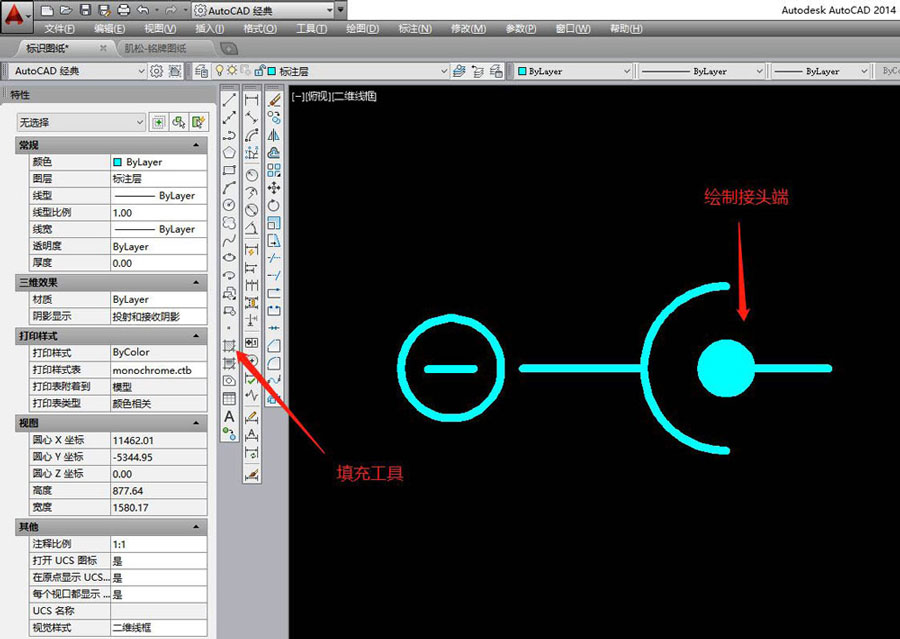

绘制正极接线和端子。紧接着,使用圆工具和直线工具,绘制正极接线和端子,然后用填充工具对圆进行填充。

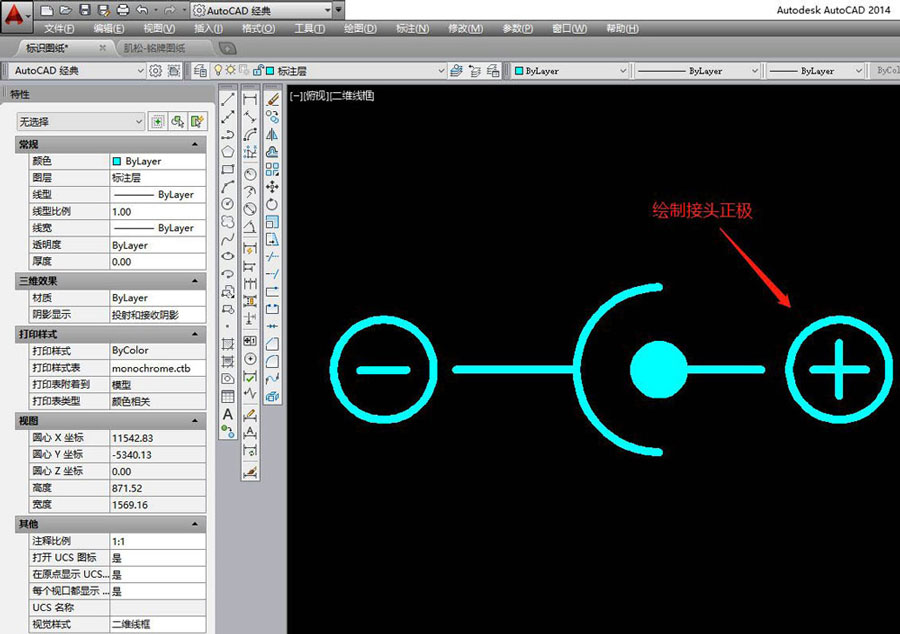

绘制正极端符号。之后,与负极端符号类似,使用直线和圆工具,绘制正极端符号。

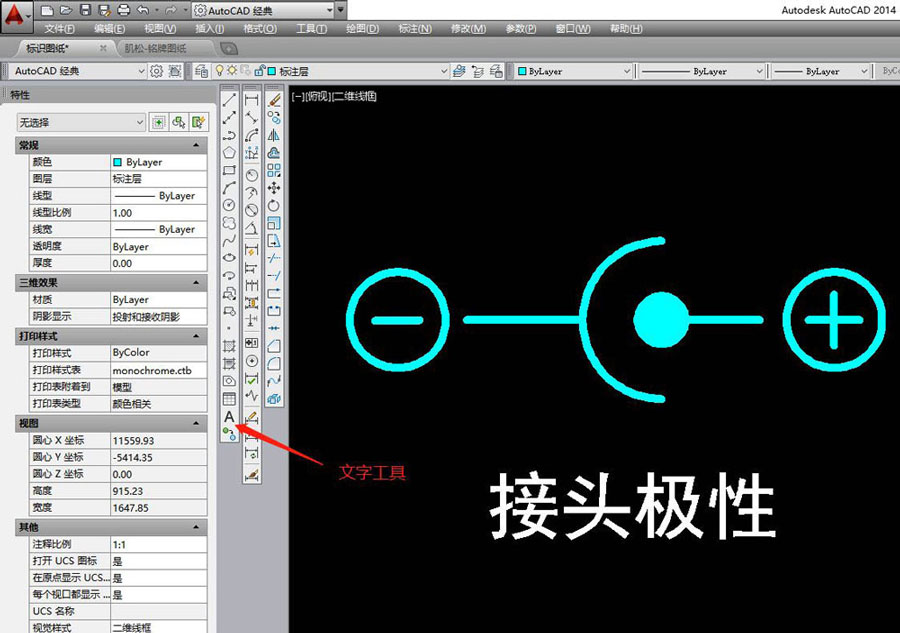

添加文字说明。最后,添加文字说明,完成接头极性符号的绘制。

以上就是极性电容符号cad的画法,希望大家喜欢,请继续关注代码网。
