我们在很多转动的地方需要安装链盒,这样就对安全起到了保证作用,想要使用cad绘制链盒的平面图,该怎么绘制呢?下面我们就来看看详细的教程。

打开cad之后在左侧的工具箱内找到样条线选项,如图所示:

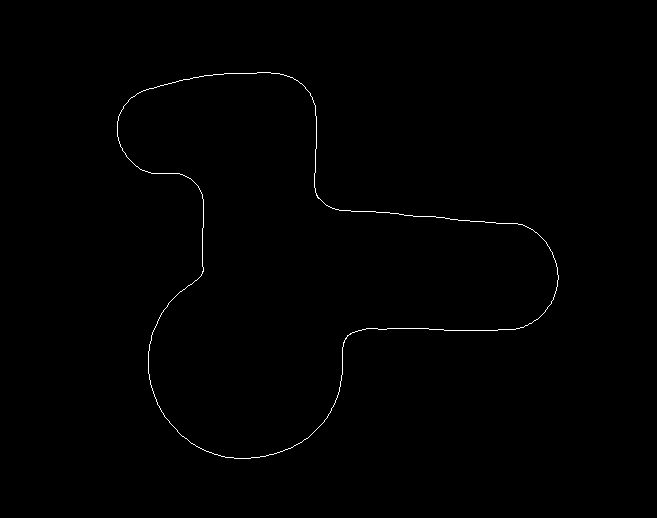

选择样条线选项我们在绘图区里先画出链盒的外边框线,如图所示:

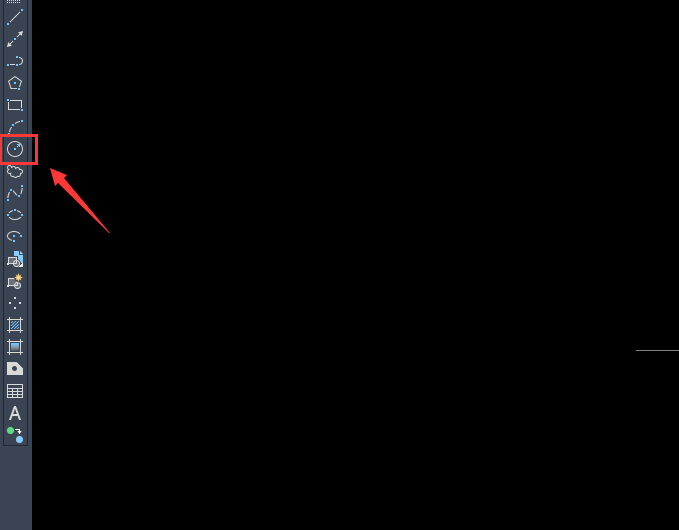

画好外边框之后再在左侧找到圆形选项,如图所示:

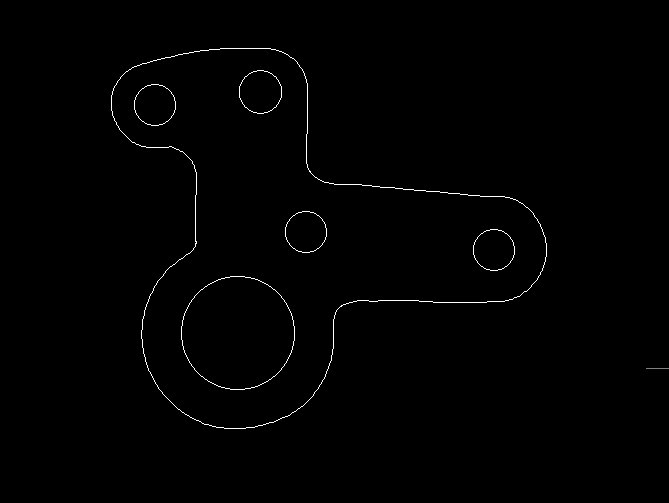

选择圆形在链盒的内部再画出圆形,如图所示:

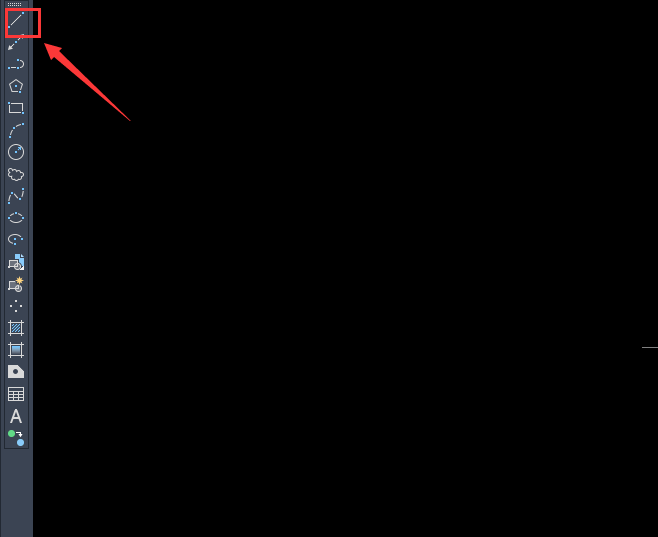

画好圆形之后再在左侧的工具箱内找到直线选项吗,如图所示:

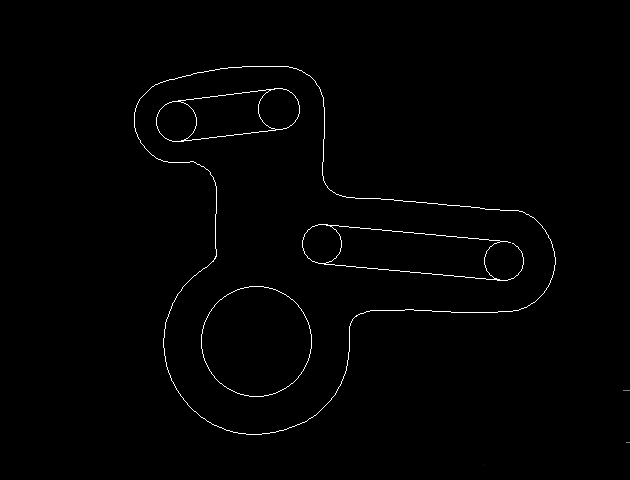

选择直线我们将对应的两组圆形的切线分别连接起来,如图所示:

再在右侧的工具箱内找到修剪命令,如图所示:

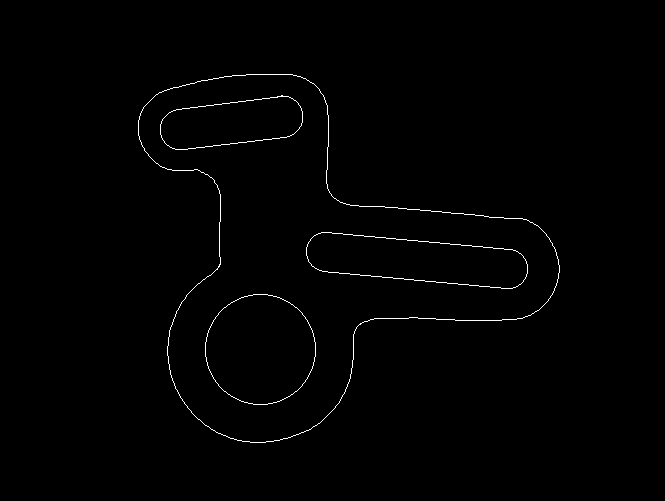

选择修剪命令,我们将圆形的一部分进行修剪,这样我们的链盒图形就绘制好了,如图所示:

以上就是链盒平面图cad的绘制方法,希望大家喜欢,请继续关注代码网。
