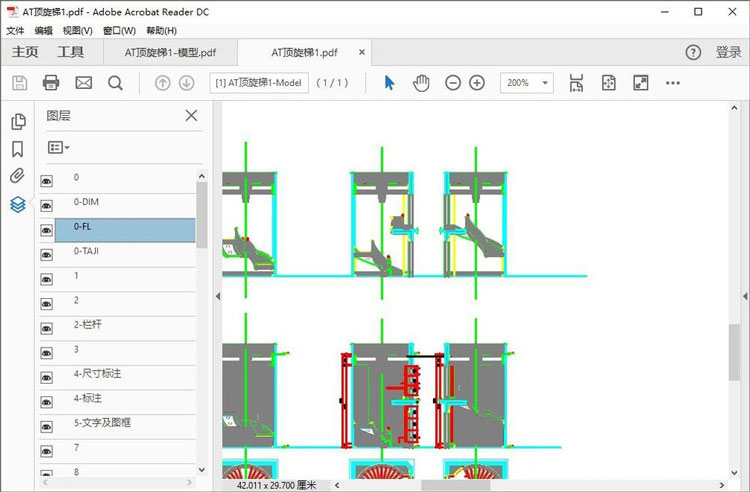

我要评论方便审阅、查看、打印、传输，很多情况下会将dwg图纸转换成pdf文件。因为dwg 格式需要 autocad 等特定软件才能打开，其中涉及版本、兼容性。如果是不需要编辑，只需要查看、打印，pdf 拥有体积小、所见即所得（打印也是如此）、查看方便（矢量）等优势。不会因为字体、打印样式、软件、移动设备限制，如果可能还能打开/关闭图层，批注。
此外，pdf还可以保证文档完整性、受限制。比如提交审阅或交给甲方查看时多了一层保障，也可以设置加密，限制查看、修改、打印（分为无限制和低分辨率以及不可打印）等操作；
通用性：pdf 除了便携外，做其他用途时也比较方便。可以在几乎所有平台做演示、打印，也可以转换为多种格式进行编辑，最常见就是转为图片。因为是矢量，可以根据需要输出不同格式或尺寸，原文件不受影响不用多次导出。
正因为这种需求非常多，网上有不少人问这个问题，怎么把cad图纸输出成pdf格式文件？此外还会问一些输出pdf文件中遇到的一些问题。也正因为这种需求越来越多，cad提供了越来越多与pdf相关的功能，例如2007版增加了pdf虚拟打印驱动、到2011版可以直接输出pdf、并且高版本还可以将pdf插入成参考底图等，下面简单介绍一下相关的功能。
打印输出pdf
从autocad 2007开始内置了pdf的虚拟打印驱动：dwg to pdf，如果你用更老的cad版本，可以借用其他的cad虚拟打印驱动，比如acrobat的pdf打印驱动。
通过打印输出pdf的操作很简单，就跟常规的打印操作一样，下面简单介绍一下。

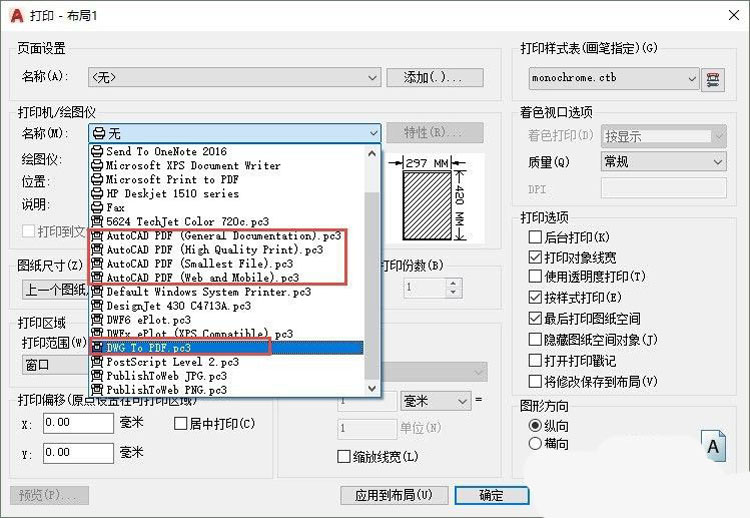

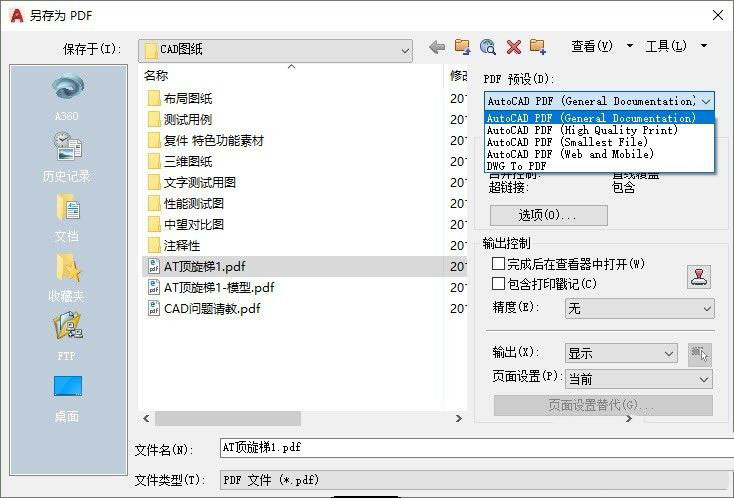

打开图纸，单击打印按钮，打开打印对话框，在打印设备列表中选择dwg to pdf 或其他pdf的虚拟打印驱动，如图所示。
在cad高版本中除了dwg to pdf驱动外，还有多种针对不同需求的pdf打印驱动，这些pdf驱动只是预设的分辨率和尺寸不同，如果感兴趣你可以看看这些驱动的区别。
纸张大小、打印范围、比例、打印样式表的设置与普通打印机的操作完全一致。

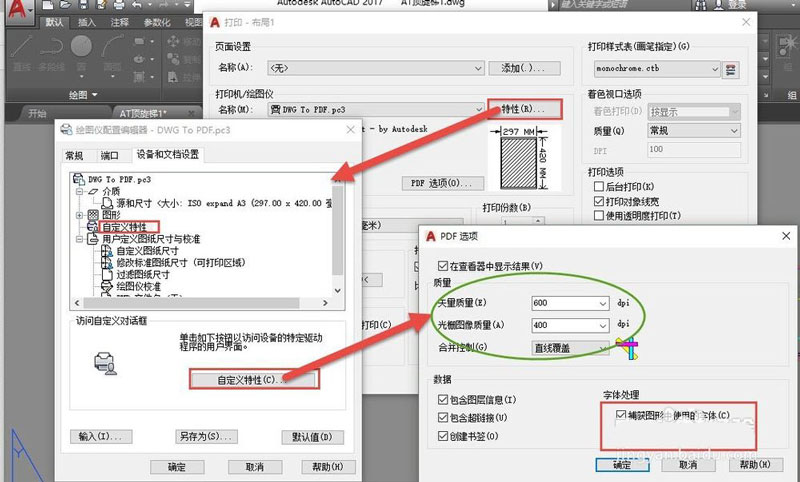

只是再一些特殊的情况下我们需要单击“特性”按钮去定制pdf打印的一些特性，如图所示。
在pdf的自定义特性中，有两个参数比较重要，一是分辨率，这个分辨率分为两种，一种是矢量图形的数据，还有一种是光栅图像的分辨率。
如果文字使用了操作系统的字体，转换pdf时会保留字体，并且在pdf中还可以编辑这些文字。但如果使用的是cad内部的shx字体或在cad里修改了宽高比的操作系统文字，pdf里不支持，只能将这些字体转换为几何图形。
但由于有些图纸文字样式里字体设置不支持中文，但多行文字自动转换成了宋体，这种情况在转换的时候就有可能出问题，文字会消失。遇到这种情况解决办法有两种：一是将文字样式修改成正确的字体；二就是在自定义特性对话框中取消勾选“捕获图形中使用的字体“后勾选”将所有文字转换成几何图形“
直接输出pdf
我看autocad 2007还没有直接输出pdf的功能，从网上看据说是从2011版开始有的这个功能。

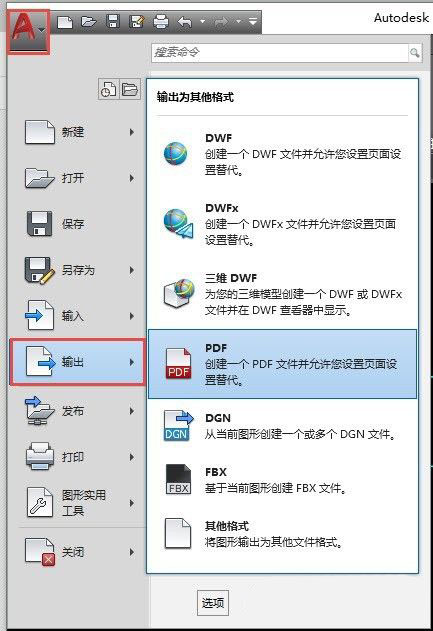

这种方式的优势是简单，直接在菜单中点输出pdf，就可以将dwg转换成pdf，但其实很多还是跟打印相关的，只是将打印的页面设置直接用一个选项来表示了。
我们可以看到上面我们也可以选择输出pdf的驱动，如图所示。

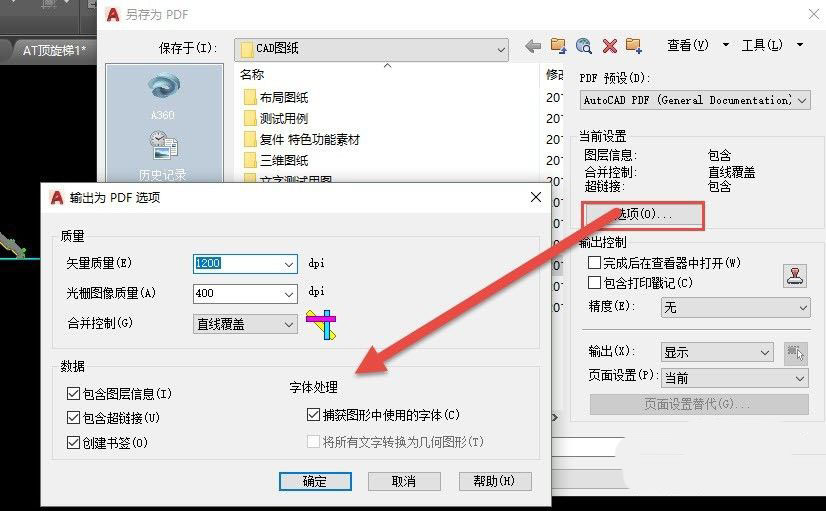

单击“选项”按钮，就是打印时看到的自定义特性，如图所示。

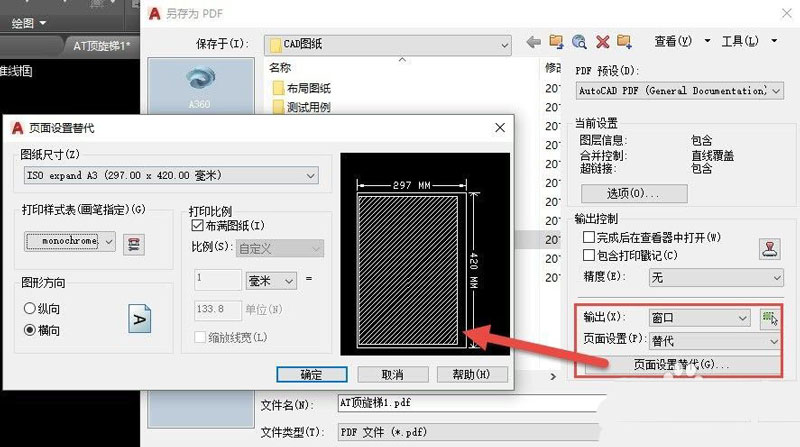

在下面我们也可以设置“输出”范围为“显示”、“范围”或“窗口”，页面设置默认使用当前的页面设置，也可以选择“替代”，指定替代的页面设置，如图所示。
其实输出pdf跟打印pdf没什么区别，只是将选项简化了。
发布publish
总有人问我cad能不能实现批量打印的功能，我总告诉他们可以，但你必须事先设置好布局和页面设置，每个布局只能放一个图框，这样你就可以用发布功能批量的打印。

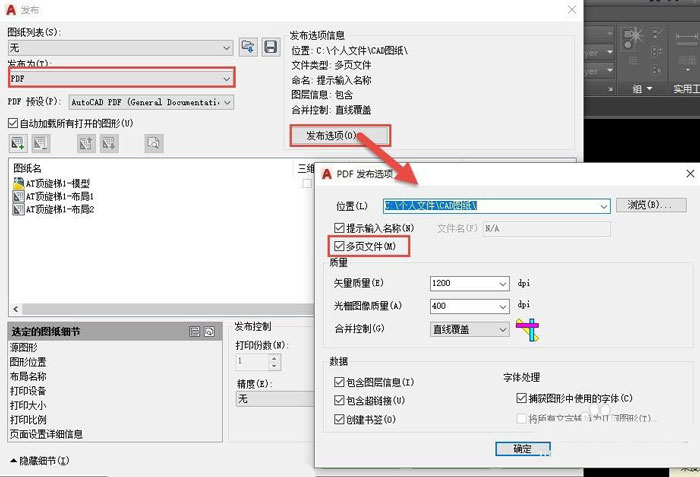

既然能批量打印，当然也能批量打印pdf，还能输出成多页的pdf，如图所示。
当然想要用发布的功能，必须规范地使用布局，并预先保存好每个布局的页面设置，否则这个功能只能作为一个摆设。
pdf参考底图

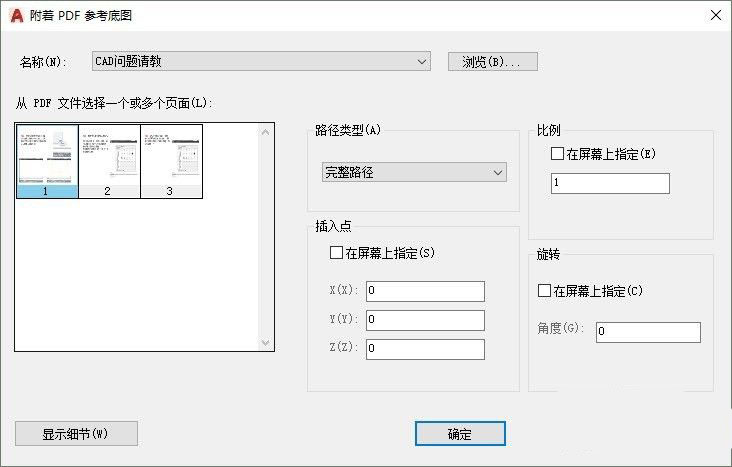

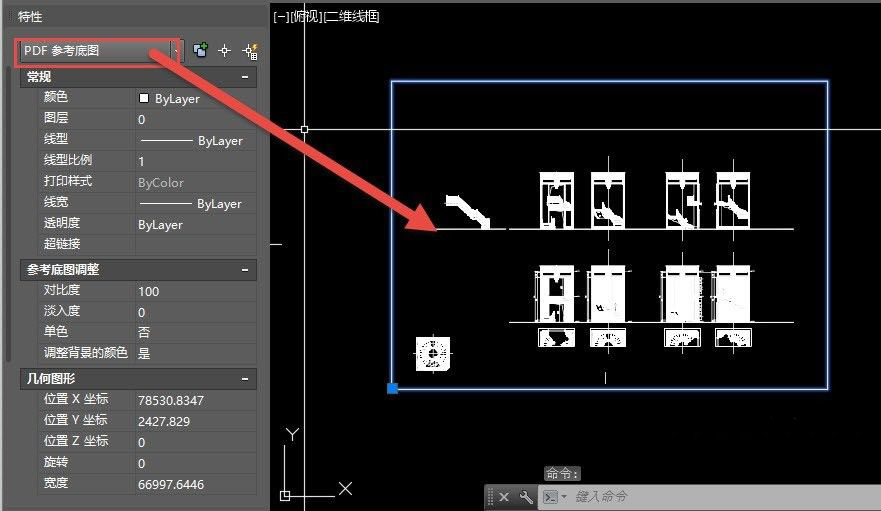

但国外有不少单位会在pdf图纸的基础上进行一些批注或绘制一些新的图形，因此到了cad高版本就提供了pdf参考底图的功能，可以将别人发过来的pdf文件附着attach到dwg图中作为底图或参考。这个对pdf是否是矢量的并没有严格要求，只是矢量的pdf可以捕捉其中图形的一些特征点，如端点等。
输入pdf
网上也有不少人问能不能把pdf图转回成dwg文件，autocad之前的版本并没有提供这样的工具，因为大部分用户输出成pdf就是不希望被人编辑再利用。但网上有这样的工具的，大家搜pdf2dwg或pdf2dxf应该能找到这类工具，而且这类需求也越来越多。因此在autocad 2017我看到了输入pdf的功能pdfimport，不知道是哪个版本增加的。

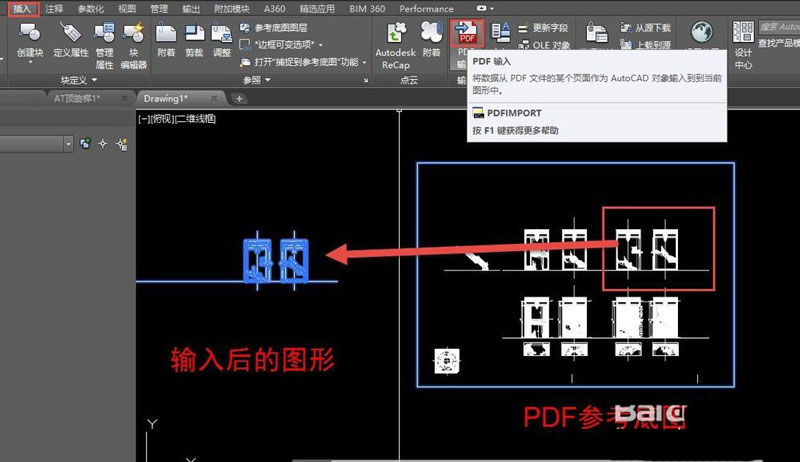

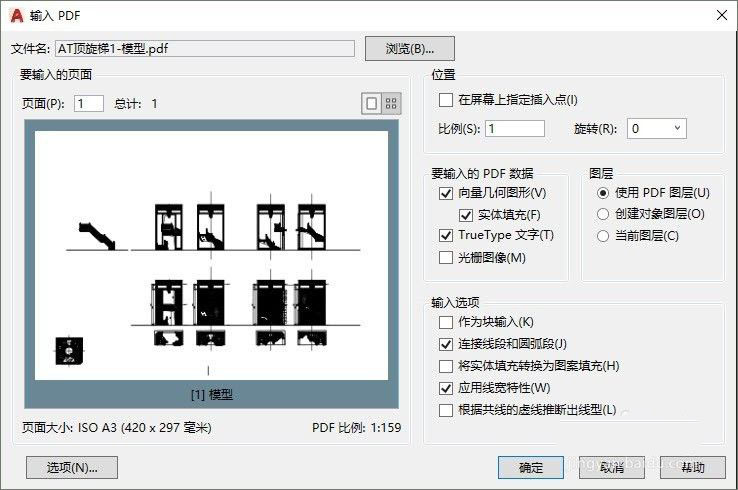

执行此命令后，可以选择图中已插入的参考底图的部分区域或全部进行转换，也可以直接回车选择一个新的pdf文件进行输入。
要想pdf能转换回dwg，必须保证pdf是矢量数据，比如是从cad中打印或输出的pdf文件，如果是光栅图像类的pdf，cad的pdf输入功能或网上这类工具也是无法转换的。
小结
cad软件从一开始没有提供输出pdf的工具，到提供越来越多的输出pdf的功能，到后来提供pdf的插入和输入的功能，说明pdf用得越来越多，而cad转pdf，pdf转cad的需求也越来越多。
上面只是我总结的集中cad和pdf之间的转换功能，如果有遗漏，请大家补充。
每种功能都介绍得比较简单，如果有什么问题，请大家留言。
注意事项：
以上技巧适用于autocad和浩辰cad浩辰cad目前暂时未提供输入pdf的功能，但英文版集成了一个国外的pdf2dxf的工具
以上就是cad打印输出为pdf文件的技巧，希望大家喜欢，请继续关注代码网。
