一、前言

本文简要介绍 kubernetes（后文简称 k8s ）的基本原理，随后重点介绍了基于 k8s 部署 springboot 微服务应用集群的方法。

为了更好的演示 k8s 部署应用集群的过程，我们开发了一个 springcloud 微服务项目 springcloudk8small ，springcloudk8small 和部署方案都是采用最简化的处理，目的是为了帮助大家快速入门 k8s。

二、kubernetes 简介

1. 什么是 k8s?

从官方的定义来说，kubernetes就是云原生微服务应用的编排器。但是编排器这个感念似乎并不好理解，所以个人认为下面这个介绍更能帮助理解 k8s 的本质。

k8s 是云的操作系统，使用户不必关心应用是在谁的云或服务器上运行。就像linux和windows意味着用户不必关心应用是运行在戴尔还是ibm的服务器上一样。

k8s 帮我们解决服务器，存储，网络的调度（编排）问题，使我们能够专注于应用的部署。就类似于linux或者windows帮我们解决的cpu，内存，io的调度，使我们可以专注于应用的开发和使用。

2. 为什么我们需要 k8s 呢？

1）公司可以不必关心应用是在谁的云或服务器上运行，避免被某个云厂商或服务器厂商绑架；

2）简化部署流程，快速扩缩容，快速恢复环境：

在日常开发运维中，你是否遇到过以下场景“

项目一开始需要搭建开发环境，你登录每一台服务器安装jdk、filebeat、安装nginx、安装nacos集群…，花了两三天时间才把集群搭建好。
项目开发好了，进入sit、uat环节，又需要重复两遍遍上述环节，又花了几天；项目顺利发布上线，搭建prod环境，这次服务器更多，又花了更多时间部署环境；
项目运行了一段时间，安全排查出filebeat或者nginx版本存在安全漏洞，然后又登录各个环境的各台服务器一个个升级中间件；
有时候在prod改了某个中间件的配置，但是不确定是否同步到了其他环境，随着时间的推移，各个环境开始不一致，为项目稳定运行埋下了未知风险。

从上述过程可以看出了，每一个环境的搭建，我们都需要执行相同的过程，同时，很难方便的对比各个环境的差异。

k8s一键创建/销毁环境：

如果使用 k8s 部署，则只需要为每个环境配置一组 yaml 文件，执行一行简单命令，即可在几分钟之内完成环境搭建或销毁。

同时只需要对比不同环境的yaml文件，即可知道他们之间的差异。

接下来，我们就通过演示项目 springcloudk8small 看看如何通过k8s实现这种能力。

# 一键创建或者销毁环境
kubectl apply/delete -f ./deploy/

#每个环境配置一组部署配置文件
|--[dev/test/prod]/deploy/
   |--mall-frontend-deployment.yaml
   |--mall-gateway-deployment.yaml
   |--nacos-statefulset.yaml
   |--xxx.yaml

三、kubernetes原理简述

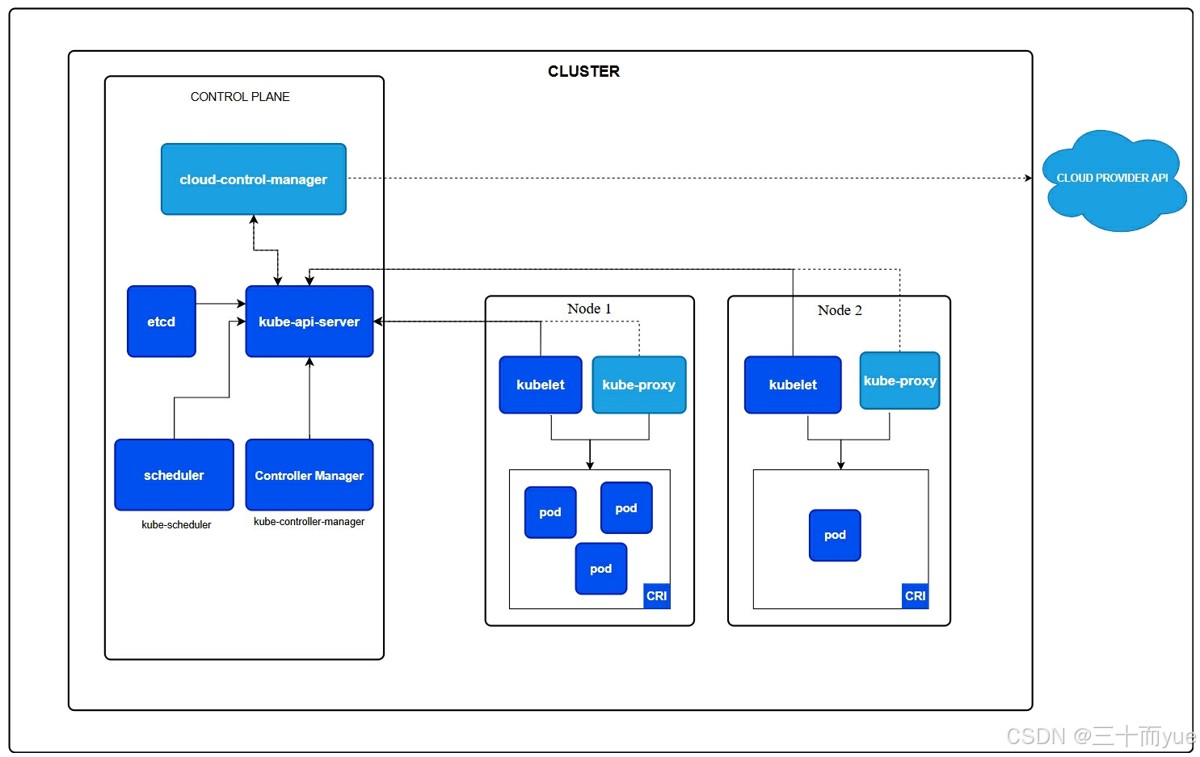

1. k8s架构

kubernetes 集群由控制平面和一个或多个工作节点组成。

以下是主要组件的简要概述：

1.控制平面组件：管理集群的整体状态(不重要，部署应用不需要和这些组件打交道，了解即可)：

kube-apiserver: 公开 kubernetes http api 的核心组件服务器;
etcd: 具备一致性和高可用性的键值存储，用于所有 api 服务器的数据存储;
kube-scheduler: 查找尚未绑定到节点的 pod，并将每个 pod 分配给合适的节点;
kube-controller-manager: 运行控制器来实现 kubernetes api 行为。
cloud-controller-manager: 与底层云驱动集成

2.node 组件：在每个节点上运行，维护运行的 pod 并提供 kubernetes 运行时环境：

kubelet：确保 pod 及其容器正常运行；
kube-proxy：维护节点上的网络规则以实现 service 的功能；
容器运行时（container runtime）；

我们所有的应用和中间件都是运行在 node 组件的容器运行时中，通过kube-proxy向集群内外提供网络访问。

2. k8s的一些基本概念

k8s引入了许多概念，但是本文只简单介绍容器、pod、deployment、service等四个核心概念，因为通过这四个内容，你就可以把你的微服务集群运行起来了。

1）容器

容器和虚拟机相比，它实际上是一种资源隔离的进程，运行在容器中的应用比独占一个虚拟机消耗的资源更少，启动速度更快。所谓的资源隔离主要只指进程隔离、文件隔离、网络隔离：

进程隔离：最基本的隔离就是进程之间看不到彼此，这是由linux的namespace机制实现的；
文件隔离：第二种隔离就是隔离系统真实的文件系统。docker利用linux的mount机制，给每个隔离进程挂载了一个虚拟的文件系统，使得一个隔离进程只能访问这个虚拟的文件系统，无法看到系统真实的文件系统；
网络隔离：第三种隔离就是网络协议栈的隔离；

一个容器进程本质上是一个运行在沙盒中的隔离进程，由linux系统本身负责隔离，docker只是提供了一系列工具，帮助我们设置好隔离环境后，启动这个进程。

2）pod

上面我们已经提过了，所有的应用和中间件都是运行在容器运行时中，那么我们如何管理容器运行时呢？

其实就是通过pod，pod 是可以在 kubernetes 中创建和管理的、最小的可部署的计算单元。

pod 是一个或者一组容器的封装器；这些容器共享存储、网络、以及怎样运行这些容器的规约。可以把 pod 简单理解为传统虚拟化部署中的虚拟机，只不过类似容器和虚拟机的差别，pod占用的资源更小而已。

3）deployment

一个 deployment 为 pod 提供声明式的更新能力，也就是服务更新和扩缩容的能力。

所谓的声明式，就是说用户可以通过 deployment 声明 pod 的期望状态，deployment 会自动帮你把 pod 保持在期望状态。而期望状态，一般是指你需要这个 pod 有几个副本，如何更新，如何定义 pod 的健康状态的信息。

4）service

kubernetes 网络模型由几个部分构成：

集群中的每个 pod 都会获得自己的、独一无二的集群范围 ip 地址。
pod 网络（也称为集群网络）处理 pod 之间的通信。它确保所有 pod 可以与所有其他 pod 进行通信，无论它们是在同一个节点还是在不同的节点上。
service api 允许你为由一个或多个后端 pod 实现的服务提供一个稳定（长效）的 ip 地址或主机名，其中组成服务的各个 pod 可以随时变化。

k8s网络模型有两个重要的特点：

对外界不可见；
pod之间可以互访，但却是不稳定的。集群会为每个pod生成ip，但是pod没有重启的概念，所谓服务重启就是销毁旧 pod，创建新 pod。在某些场景下，我们需要服务保持稳定的网络，比如注册中心，各个微服务需要配置固定的注册中心地址。

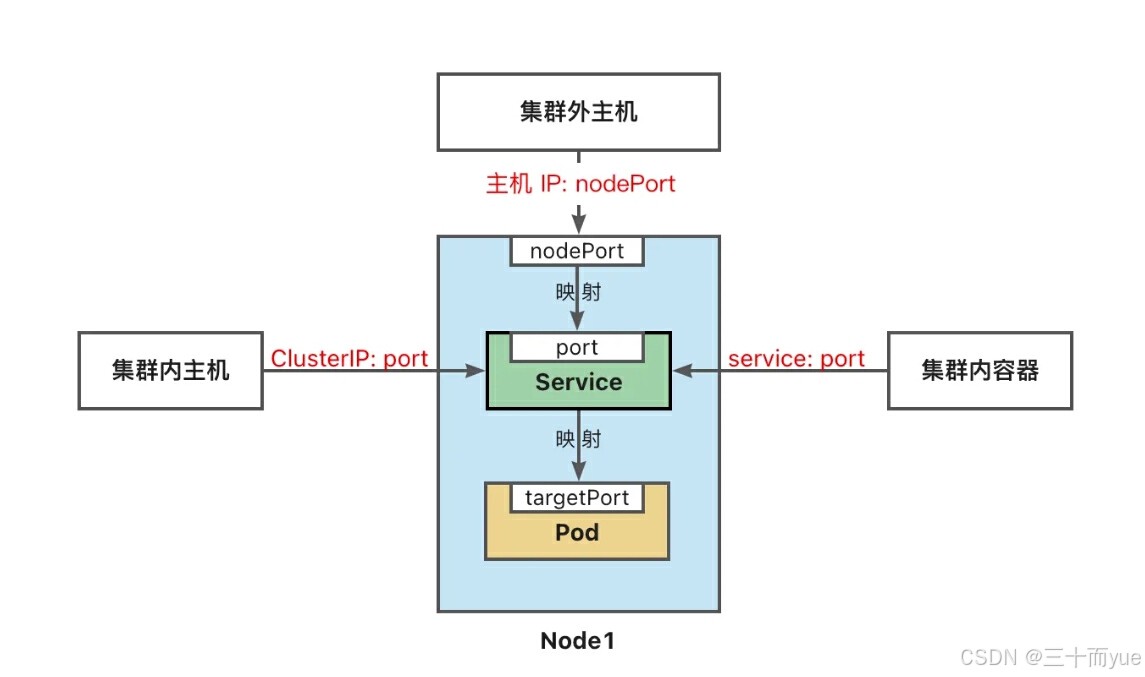

service就是为了解决上述两个问题：

对集群外暴露访问入口；
对集群内提供稳定的服务访问地址；

四、kubernetes安装

注：如果你已经有了k8s运行环境，可以跳过这部分

minikube是一个本地kubernetes,它提供和k8s一样的交互命令，安装更加简单，占用的资源也更少，所以在学习环境，我们通过wmware虚拟机安装minikube进行学习。

环境及版本说明

1.vmware:

vmware® workstation 16 pro 16.2.4 build-20089737

2.操作系统：

centos stream release 9

3.minikube：

minikube v1.34.0
kubernetes v1.31.0

1. 安装docker

卸载docker

sudo yum remove docker \
                  docker-client \
                  docker-client-latest \
                  docker-common \
                  docker-latest \
                  docker-latest-logrotate \
                  docker-logrotate \
                  docker-engine

安装docker

yum install -y yum-utils device-mapper-persistent-data lvm2
yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum makecache fast
yum -y install docker-ce

配置dockers容器镜像(xxxxx.mirror.aliyuncs.com地址自行到阿里云容器镜像服务——》镜像加速器获取)

sudo mkdir -p /etc/docker
sudo tee /etc/docker/daemon.json <<-'eof'
{
  "registry-mirrors": ["https://xxxxx.mirror.aliyuncs.com"]
}
eof
sudo systemctl daemon-reload
sudo systemctl restart docker

2.安装kubectl

使用阿里云镜像安装kubectl，你可以按照以下步骤操作：

1) 添加阿里云的kubernetes仓库。

cat <<eof > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
eof

2) 安装kubectl

yum install -y kubectl

#验证安装是否成功。
kubectl version --client

3.安装minikube

1) 获取官方最新版minikube

curl -lo https://storage.googleapis.com/minikube/releases/latest/minikube-linux-amd64

install minikube-linux-amd64 /usr/local/bin/minikube

2) 设置默认驱动

minikube config set driver docker

3) 启动minikube 启动一个k8s节点

minikube delete ; minikube start --force  --base-image='registry.cn-hangzhou.aliyuncs.com/google_containers/kicbase:v0.0.44'
#--force是以root身份启动的docker的必须选项
#--base-image为指定minikube start 采用的基础镜像，上面docker pull拉取了什么镜像，这里就改成什么镜像(不指定可能会报错)

4) 验证minikube

[root@minikube ~]# minikube status
minikube
type: control plane
host: running
kubelet: running
apiserver: running
kubeconfig: configured

5) 检查minikuke相关的资源是否正常启动（全部都是running状态表示正常）

[root@minikube ~]# kubectl get pod,svc,deployment,rc -n kube-system
name                                   ready   status    restarts        age
pod/coredns-6f6b679f8f-6gdhm           1/1     running   0               7m5s
pod/etcd-minikube                      1/1     running   0               7m11s
pod/kube-apiserver-minikube            1/1     running   0               7m11s
pod/kube-controller-manager-minikube   1/1     running   0               7m11s
pod/kube-proxy-f4vnw                   1/1     running   0               7m5s
pod/kube-scheduler-minikube            1/1     running   0               7m11s
pod/storage-provisioner                1/1     running   1 (6m47s ago)   7m9s

name               type        cluster-ip   external-ip   port(s)                  age
service/kube-dns   clusterip   10.96.0.10   <none>        53/udp,53/tcp,9153/tcp   7m10s

name                      ready   up-to-date   available   age
deployment.apps/coredns   1/1     1            1           7m10s

五、kubernetes部署springcloud微服务应用集群

1. 演示项目 springcloudk8small 应用介绍

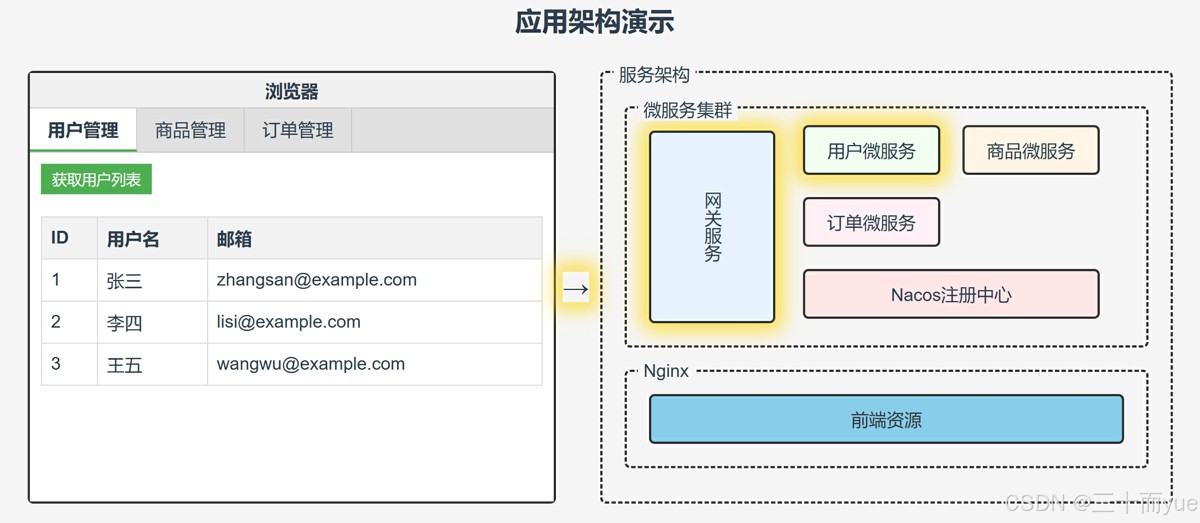

如下图所示，springcloudk8small 是前后端分离的 b/s 应用。

前端是一个基于 vue 3 和 element plus 的商城演示项目，展示了一个微服务架构的商城系统，包括用户管理、商品管理、订单管理等功能。

后端是一个基于spring cloud的微服务商城应用，以nacos为注册中心，包含用户微服务、商品微服务、订单微服务、所有后端微服务通过网关微服务向外暴露接口。

2. 镜像管理

1) 打包镜像

我们知道，k8s是管理容器应用的编排器，所以第一步就是要打包镜像，即应用容器化。

前提说明：从2024年7月起阿里云镜像加速器调整了规则，只能在阿里云服务器使用阿里云镜像加速器。我使用的方式是购买了一台基础版的云服务器，用于打包镜像，打包后推动到免费的阿里云容器镜像中心，再从本地虚拟机拉取镜像，运行容器。

下面，以前端工程为例，在工程根目录编写如下 dockerfile 文件。

# dockerfile
# 使用 node.js 17 作为基础镜像
from node:17 as build-stage
# 设置工作目录
workdir /app
# 复制 package.json 和 package-lock.json (如果存在)
copy package*.json ./
# 安装项目依赖
run npm install
# 复制项目文件和文件夹到工作目录
copy . .
# 构建应用
run npm run build
# 生产阶段
from nginx:stable-alpine as production-stage
# 从构建阶段复制构建好的文件到 nginx
copy --from=build-stage /app/dist /usr/share/nginx/html
# 暴露 80 端口
expose 80
# 启动 nginx
cmd ["nginx", "-g", "daemon off;"]

执行 docker build 命令完成镜像打包

docker build -t mall-frontend .

执行 docker images 命令可以查看镜像信息

[root@aliyun mall]# docker images | grep mall-frontend
mall-frontend  latest    de465df980c9   2 weeks ago    29.7mb

现在我们可以直接在本地运行 docker 容器，验证镜像是否可以正常执行

# 运行容器
docker run -d -p 18080:80 mall-frontend

# 查看容器运行状态
[root@aliyun mall]# docker ps
container id   image           command                  created         status         ports                                     names
66340f2a68f7   mall-frontend   "/docker-entrypoint.…"   5 seconds ago   up 3 seconds   0.0.0.0:18080->80/tcp, :::18080->80/tcp   awesome_swartz

# 测试访问
curl http://localhost:18080

2) 使用阿里云镜像中心管理镜像

1、免费申请试用阿里云镜像服务

登录阿里云镜像服务申请免费试用，进入命名空间创建一个自己的命名空间就可以开始使用了。

2、在打包镜像的服务器和运行k8s的服务器中登录镜像服务

# 登录阿里云docker registry,用于登录的用户名为阿里云账号全名，密码为开通服务时设置的密码。
docker login --username=<username> registry.cn-hangzhou.aliyuncs.com

3、在打包镜像的服务器中将镜像推送到镜像中心

# 标记镜像(注意将推送地址更换为你自己的命名空间（namespace）)
docker tag mall-frontend:latest registry.cn-hangzhou.aliyuncs.com/namsapce01/mall-frontend:latest

# 推送镜像
docker push registry.cn-hangzhou.aliyuncs.com/namsapce01/mall-frontend:latest

4、在运行k8s的服务器中拉取镜像

# 拉取镜像
docker pull registry.cn-hangzhou.aliyuncs.com/namsapce01/mall-frontend:latest

5、从docker加载镜像到minikube

上述拉取镜像的动作只是将镜像拉取到了本地docker中，由于我们是使用minikube运行k8s集群，因此还需要将镜像加载到minikube中

# 加载镜像到minikube
[root@minikube ~]# minikube image load  registry.cn-hangzhou.aliyuncs.com/namsapce01/qsk-book:1.1
[root@minikube ~]# minikube image ls
registry.cn-hangzhou.aliyuncs.com/namsapce01/qsk-book:1.1

3. 小结

我们以前端工程为例介绍了镜像打包和镜像管理的全过程，后端工程镜像打包和管理唯一的差异点就是dockerfile文件不同，这里不再赘述，大家可以自行查看对于的dockerfile文件。

2. k8s部署前端

1. 定义 pod

如前所述，pod 是k8s中应用执行的最小单位，pod 的作用即是封装容器。

因此，要在k8s中部署应用，第一步就是要定义应用的pod。如下所示，pod 的定义文件由两部分组成，spec 之前定义了诸如 api 版本、资源类型、pod 名称等基本信息，spec 定义了容器的信息。

# mall-frontend-pod.yaml
apiversion: v1  # 定义k8s api的版本
kind: pod # 定义创建资源的类型
metadata:
  name: mall-frontend-pod  # pod的名称
spec: # 规格说明，定义容器信息
  containers:
    - name: mall-frontend-pod
      image: registry.cn-hangzhou.aliyuncs.com/namsapce01/mall-frontend:latest # 镜像 这里的namespace01需要替换为自己的命名空间
      imagepullpolicy: ifnotpresent # 镜像拉取策略：always、never、ifnotpresent
      ports:
        - containerport: 80

定义好 pod 对应的 yaml 文件之后，只需要执行 kubectl apply 命令，即可在 k8s 集群中运行对应的 pod。pod 的状态为 running 即说明已经成功运行 pod，不过此时的 pod 只能在k8s集群内访问，并不能在集群外访问。

# 运行pod
[root@minikube deploy]# kubectl apply -f mall-frontend-pod.yaml
pod/mall-frontend-pod created

查看pod状态
[root@minikube deploy]# kubectl get pods
name                             ready   status    restarts      age
mall-frontend-pod                1/1     running   0             10s

2.使用 deployment 管理一组 pod

在上一节我们了解了如何定义并运行一个 pod，但在实际运维中，我们并不会这样直接运行一个 pod。因为 pod 实际上是一个临时资源，你不应该期待单个 pod 既可靠又耐用。

在实际应用中，k8s 是通过 deployment 管理一组 pod，通过 deployment 定义一组 pod 的期望状态，k8s 会自动帮忙实现并保持在这个期望状态。

所谓 pod 的期望状态，即一个pod 运行几个副本，如何更新等状态。

下面这个文件定义了前端项目的 deployment 文件，从文件中可以看到两个关键信息：

replicas: 定义 pod 的副本数，即有2个 mall-frontend 的 pod 运行；
selector: 选择器，这是一个k8s中很关键的概念，这里指定这个 deployment 需要管理的 pod，这里即表示管理的是 app=mall-frontend 的 pod。

# mall-frontend-deployment.yaml
apiversion: apps/v1  # 定义使用的 kubernetes api 版本
kind: deployment # 定义要创建的资源类型
metadata: # 元数据
  name: mall-frontend # deployment 的名称
  labels:
    app: mall-frontend # 为 deployment 添加标签
spec: # deployment规格说明
  replicas: 2 # 定义期望运行的副本数
  selector: # 定义如何选择要管理的 pod
    matchlabels:
      app: mall-frontend
  template: # 定义 pod 的模板
    metadata: # pod 的元数据
      labels: # 为 pod 添加标签
        app: mall-frontend
    spec: # pod 的规格
      containers: # 定义容器
      - name: mall-frontend
        image: registry.cn-hangzhou.aliyuncs.com/namsapce01/mall-frontend:latest # 镜像
        imagepullpolicy: ifnotpresent # 镜像拉取策略：always、never、ifnotpresent
        ports:  # 定义容器端口
        - containerport: 80

同样的，我们执行 kubectl apply 即运行对应的 deployment

# 创建deployment
[root@minikube deploy]# kubectl apply -f mall-frontend-deployment.yaml
deployment.apps/mall-frontend created

# 查看dployment
[root@minikube deploy]# kubectl get deploy -o wide
name            ready   up-to-date   available   age   containers      images                                                              selector
mall-frontend   2/2     2            2           13m   mall-frontend   registry.cn-hangzhou.aliyuncs.com/namsapce01/mall-frontend:latest   app=mall-frontend

从deployment的状态可以看出，deady为2/2，即表示期望的pod数量为2，当前成功运行的数量也为2。这时继续查看 pod 的状态可以发现，deployment 自动生成了两个 pod。

[root@minikube deploy]# kubectl get pod
name                             ready   status    restarts      age
mall-frontend-6bb5768dbc-25jh8   1/1     running   0             22m
mall-frontend-6bb5768dbc-vmqvj   1/1     running   0             22m

为什么k8s特别强调了期望数量和实际数量呢？这就是k8s提供的强大的声明式的更新能力，我们只需要定义我们期望的状态，k8s会自动创建并保持在这个状态。

现在我们来看一下如果其中的一个 pod 被删除或者意外宕机会发生什么？

# 删除pod mall-frontend-6bb5768dbc-25jh8
[root@minikube deploy]# kubectl delete pod mall-frontend-6bb5768dbc-25jh8
pod "mall-frontend-6bb5768dbc-25jh8" deleted

# 查看pod状态
[root@minikube deploy]# kubectl get pod
name                             ready   status    restarts      age
mall-frontend-6bb5768dbc-vmqvj   1/1     running   0             23m
mall-frontend-6bb5768dbc-xf5jd   1/1     running   0             4s

从上面的过程可以看到，k8s 提供的 deployment 自动新建了一个 pod，仍然将 pod 的数量保持在我们期望的数量2。

到这里，前端服务就已经部署好了，但是目前这个服务只能在集群内访问，集群外还无法访问到这个服务。

3.使用service暴露服务的入口

我们在前文中已经提过，service主要解决两个问题：

对集群外暴露访问入口；
对集群内提供稳定的服务访问地址；

这里我们先来演示第一个能力，即对集群外暴露访问入口。

从mall-frontend-service.yaml我们看到两组关键信息：

selector：定义这个service对于的pod

port: 定义如何映射端口

targetport：对于pod中容器的端口
port: service 暴露的端口，我们可以在集群内通过service ip + 这个端口访问pod的服务
nodeport: 提供一个集群外端口，通过集群ip访问

# mall-frontend-service.yaml
apiversion: v1
kind: service
metadata:
  name: mall-frontend-service # service 的名称
spec: # service 规格说明
  selector: # 定义如何选择要暴露的 pod
    app: mall-frontend # 选择标签为 app: mall-frontend 的 pod
  ports:
    # 定义单个端口映射
    - protocol: tcp      # 使用 tcp 协议
      port: 80           # service 暴露的端口
      targetport: 80     # pod 中容器的端口
      nodeport: 30080    # 提供一个集群外访问的端口，只能在30000-32767范围内
  type: nodeport     # 定义 service 类型，通过每个节点上的 ip 和静态端口（nodeport）公开 service。 为了让 service 可通过节点端口访问，kubernetes 会为 service 配置集群 ip 地址， 相当于你请求了 type: clusterip 的 service。

执行kubectl apply 命令创建service

[root@minikube deploy]# kubectl apply -f mall-frontend-service.yaml
service/mall-frontend-service created

查看service状态

[root@minikube deploy]# kubectl get svc
name                    type        cluster-ip      external-ip   port(s)               age
mall-frontend-service   nodeport    10.102.36.9     <none>        80:30080/tcp          77m

现在我们就可以通过集群ip+service端口访问前端服务了

# 查看集群ip
[root@minikube deploy]# minikube ip
192.168.49.2

# 在集群外访问前端服务
[root@minikube deploy]# curl 192.168.49.2:30080
<!doctype html><html lang=""><head><meta charset="utf-8"><meta http-equiv="x-ua-compatible" content="ie=edge"><meta name="viewport" content="width=device-width,initial-scale=1"><link rel="icon" href="/favicon.ico" rel="external nofollow" ><title>mall</title><script defer="defer" src="/js/chunk-vendors.8382f0a2.js"></script><script defer="defer" src="/js/app.0cafe880.js"></script><link href="/css/chunk-vendors.5c8b628d.css" rel="external nofollow"  rel="stylesheet"><link href="/css/app.db76374a.css" rel="external nofollow"  rel="stylesheet"></head><body><noscript><strong>we're sorry but mall doesn't work properly without javascript enabled. please enable it to continue.</strong></noscript><div id="app"></div></body></html>

到这里，前端服务就全部部署完成了，但是由于我们的k8s是运行vmware虚拟机中的，如果我们要在外部的windows机器上访问服务，还需要建立一个代理服务：

# 在运行vmware的windows机器上执行以下命令
ssh -l {本地访问的端口}:{minikube的ip}:{service暴露的端口} {虚拟机(如centos、debian、ubuntu等)的用户名}@{虚拟机的ip}

# 如执行，则可以在windows机器上通过浏览器访问127.0.0.1:9000访问对应的服务
ssh -l 9000:192.168.49.2:30080 root@192.168.8.128

2. k8s部署后端微服务集群

后端微服务集群的部署和前端差异不大，主要的区别就是 nacos 注册中心不应该使用 deployment 管理负载，而应该使用 statefulset 管理负载。

deployment 和 statefulset 都是用于管理应用负载的，主要差别是 deployment 主要用于管理无状态服务，statefulset 用于管理有状态服务。

有状态无状态：

无状态：不会对本地环境产生任何依赖。
有状态：会对本地环境（存储、网络等）产生依赖，会存储数据到本地内存、磁盘等，如redis,db;

由于我们使用的是 nacos 本地 db 缓存数据，所以应该使用 statefulset 部署。

总结

以上为个人经验，希望能给大家一个参考，也希望大家多多支持代码网。


验证码：

如何用K8s一键部署SpringCloud微服务应用

2026年09月03日 • Java •我要评论
