一、用excel类比快速理解
想象mysql的存储结构就像一个excel文件的组织方式：
表空间（数据库）
↓
段（sheet页签）→ 数据段、索引段、回滚段
↓
区（若干列的范围）→ 64个页的连续空间
↓
页（一行行的数据）→ 16kb大小，对应excel的一个范围
↓
行（excel中的一行）→ 实际的用户数据
①、段（segment）：表空间的大分类
什么是段？
段是最大的逻辑单位，一个表空间由多个段组成。不同的段存放不同类型的数据。
常见的三种段
一个表 article： ┌─────────────────────┐ │ 表空间 │ ├─────────────────────┤ │ ┌─ 数据段 │ │ │ （存放叶子节点） │ │ │ 存储真实用户数据 │ │ │ │ │ ├─ 索引段 │ │ │ （存放非叶节点） │ │ │ 存储b+树的树枝 │ │ │ │ │ └─ 回滚段 │ │ （存放undo log） │ │ 事务回滚时用 │ └─────────────────────┘
具体例子理解
假设你有一个 article 表：
create table article (
id int primary key,
title varchar(255),
content text,
author varchar(100)
);
-- 创建索引
create index idx_author on article(author);
此时mysql会创建的段：
article表空间：
1. 数据段 - 存储所有行的实际数据 ├─ id=1, title="mysql教程", content="详细讲解", author="张三"
├─ id=2, title="java指南", content="从入门到精通", author="李四"
└─ id=3, title="python基础", content="快速上手", author="王五"
2. 索引段(主键索引) - 存储b+树的非叶子节点 └─ 树枝节点（不是真实数据，只是指向）
3. 索引段(idx_author索引) - 存储辅助索引的非叶子节点 └─ 树枝节点（不是真实数据，只是指向）
4. 回滚段 - 存储undo log └─ update时的旧值记录
②、区（extent）：段内的分组单位
什么是区？
区是连续页的集合，一个区通常包含 64个连续的页。
计算： 1个页 = 16 kb 1个区 = 64个页 = 64 × 16kb = 1024kb = 1mb
为什么要用区？
不用区（逐个分配页）的问题：
假设你有1000万行数据要存储：
第一次磁盘io：读取第1个页（16kb） 第二次磁盘io：读取第2个页（16kb） ... 第一百万次磁盘io：读取第100万个页 总共要做100万次磁盘寻道！ 效率太低，因为磁盘寻道时间很长（5-10毫秒）
用区（64个页一起分配）的好处：
第一次磁盘io：读取区1（64个页，1mb） 第二次磁盘io：读取区2（64个页，1mb） ... 总共只要做1万次磁盘寻道，效率提高100倍！ 这就是为什么用区而不用单独的页
区的物理结构
磁盘上的实际分布： 段内存布局： ┌─────────────────────────────────────────────┐ │ 区1 │ │ ┌─────────────────────────────────────────┐ │ │ │ 页1 │ 页2 │ 页3 │ ... │ 页64 │ │ │ │16kb │16kb │16kb │ │ 16kb │ │ │ │ │ │ │ │ (共1mb) │ │ │ └─────────────────────────────────────────┘ │ └─────────────────────────────────────────────┘ ↓ ┌─────────────────────────────────────────────┐ │ 区2 │ │ ┌─────────────────────────────────────────┐ │ │ │ 页65 │ 页66 │ 页67 │ ... │ 页128 │ │ │ │16kb │16kb │16kb │ │ 16kb │ │ │ │ │ │ │ │ (共1mb) │ │ │ └─────────────────────────────────────────┘ │ └─────────────────────────────────────────────┘ ↓ ┌─────────────────────────────────────────────┐ │ 区3 ... │ └─────────────────────────────────────────────┘
③、页（page）：数据存储的基本单元
什么是页？
页是innodb最小的io单位，标准大小为 16 kb。
关键点：一次磁盘io的最小单位就是1个页
不管你只查询1行还是1000行，如果在同一个页内，都是一次io
如果数据跨多个页，就需要多次io
页的内部结构
一个16kb的页分为几个部分：
一个页（16kb = 16384字节）的结构： ┌──────────────────────────────────────────┐ │ 页头（page header）- 48字节 │ │ 记录页的状态信息、行数等 │ ├──────────────────────────────────────────┤ │ │ │ 用户数据区（user records）- 大约15kb │ │ 存储实际的行数据 │ │ │ │ 例如： │ │ ┌──────────────────────────────────┐ │ │ │行1: id=1, title="mysql", ... │ │ │ ├──────────────────────────────────┤ │ │ │行2: id=2, title="java", ... │ │ │ ├──────────────────────────────────┤ │ │ │行3: id=3, title="python", ... │ │ │ ├──────────────────────────────────┤ │ │ │... 直到页满（大约16kb） │ │ │ └──────────────────────────────────┘ │ │ │ ├──────────────────────────────────────────┤ │ 页尾（page trailer）- 8字节 │ │ 校验和等信息 │ └──────────────────────────────────────────┘
一个页能存多少行数据？
取决于每行的大小：
假设你的article表每行数据大小为500字节： 一个页(16kb)能存多少行？ 16384 字节 ÷ 500字节/行 = 32行 假设你的user表每行数据大小为200字节： 16384 字节 ÷ 200字节/行 = 81行 所以行数不固定，取决于列定义的大小
磁盘io的体现
示例：select * from article where id = 2 执行过程： 1. mysql找到存储id=2的页位置（假设在第5个页） 2. 从磁盘读取第5个页到内存（一次io，读取16kb） 3. 在内存中搜索id=2的记录 4. 返回数据给应用 关键：不管这个页里有几行，一次都是读16kb！
④、行（row）：实际的用户数据
什么是行？
行是mysql存储的最小逻辑单位，对应一条记录。
article表的一行数据： ┌─────────────────────────────────────────┐ │ id=1 │ │ title="深入理解mysql" │ │ content="这是一篇很长的文章..." │ │ author="张三" │ └─────────────────────────────────────────┘
行格式（row format）
excel的一行（用户数据）
↓
如何拆分单元格？（行格式决定）
↓
单元格内容存储在哪里？（行内或行外）
mysql有多种行存储格式，mysql 8.0默认是 dynamic：
行格式对比： compact（较早版本）： ┌──────────────────────────────────┐ │ 变长字段长度 │ null标识位 │ 字段值 │ │（一起存储） │ │ │ └──────────────────────────────────┘ 如果数据超过限制 → 在溢出页中存储指针 dynamic（mysql 8.0默认）： ┌──────────────────────────────────┐ │ 变长字段长度 │ null标识位 │ 字段值 │ │（一起存储） │ │ │ └──────────────────────────────────┘ 更激进地将长数据存储到溢出页 比compact更节省当前页的空间
mysql行格式：可以决定内容放在当前单元格还是另开一个"备注页"
关键点：
1. 一行中的所有列值如何组织？
2. 变长字段（varchar、text）如何存储？
3. null值如何处理？
4. 行溢出（一行太大）时怎么办？

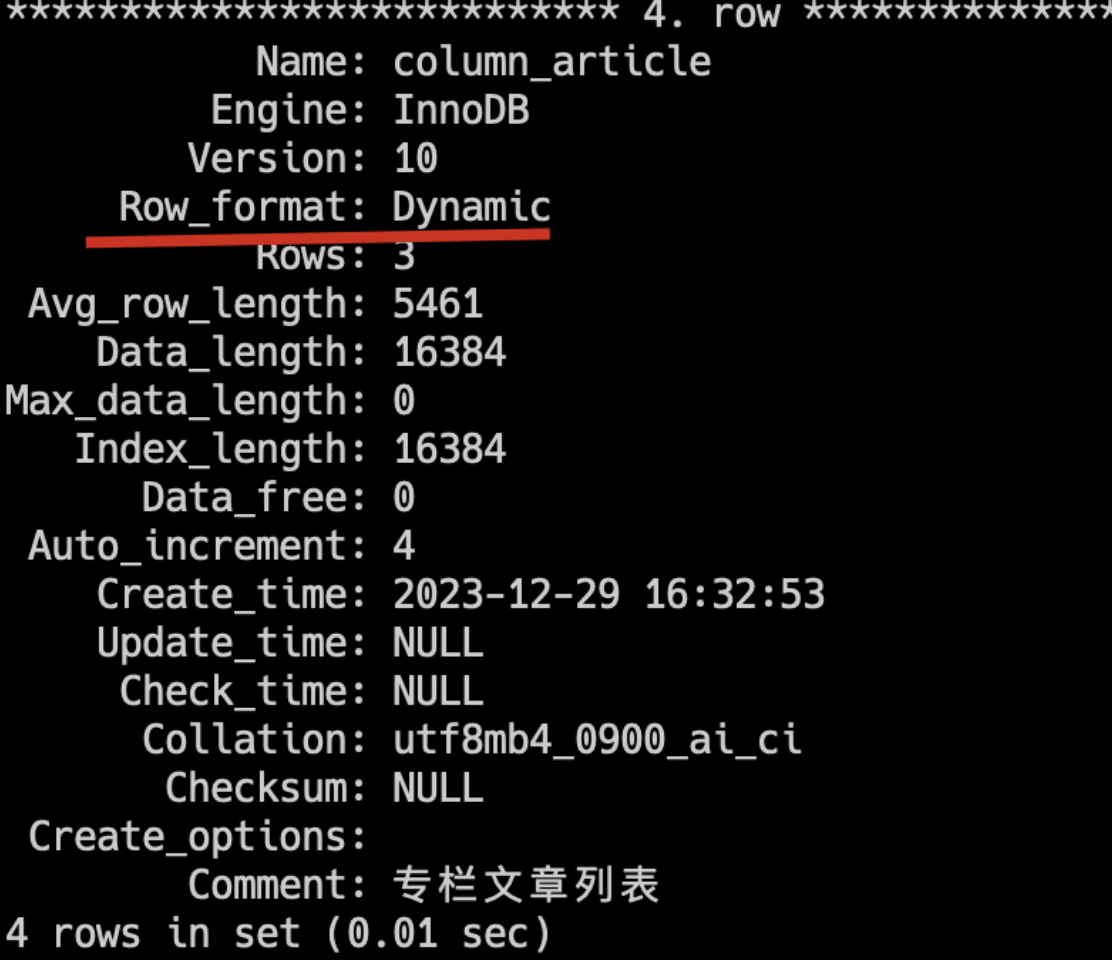

可以通过
show table status like '%article%'
查看行格式。
行溢出（row overflow）
当一行的某个字段（比如text、varchar）特别大时：
一个页只有16kb，但某行数据超过16kb怎么办？
dynamic格式的处理：
┌─────────────────────────────────┐
│ 当前页（16kb） │
├─────────────────────────────────┤
│ id=1 │
│ title="标题"（很短） │
│ content=指向溢出页1的指针 → │
│ author="张三" │
│ │
│ 其他行... │
│ │
└─────────────────────────────────┘
↓
┌─────────────────────────────────┐
│ 溢出页（overflow page） │
├─────────────────────────────────┤
│ 存储超大的content字段值 │
│ "这是一篇超级超级长的内容..." │
│ "可以超过1mb..." │
└─────────────────────────────────┘
dynamic格式的特点：
如果一行总大小超过页的阈值（通常是8kb）：
dynamic的做法：整行都放溢出页？
不对！更准确地说：
text/blob等大字段：
- 完全存储在溢出页
- 行内只留20字节的指针
例如一个2kb的text字段：
在行内：20字节指针
在溢出页：完整的2kb数据。
示例：
create table blog (
id int primary key,
title varchar(255),
content text, -- 可能很大，几mb
summary varchar(500)
) row_format=dynamic;
-- 存储方式：
-- 行内：id、title、summary、content指针
-- 溢出页：完整的content内容compact格式的特点
text/blob字段处理：
- 前768字节存储在行内
- 剩余部分存储在溢出页
- 行内额外存储20字节指针指向剩余部分总行内占用：768 + 20 = 788字节
示例：
-- 假设我们经常查询content的前500个字符 select left(content, 500) from blog where id = 1; -- compat格式的优势： -- 数据可能在行内（前768字节），不需要访问溢出页 -- 减少一次磁盘io

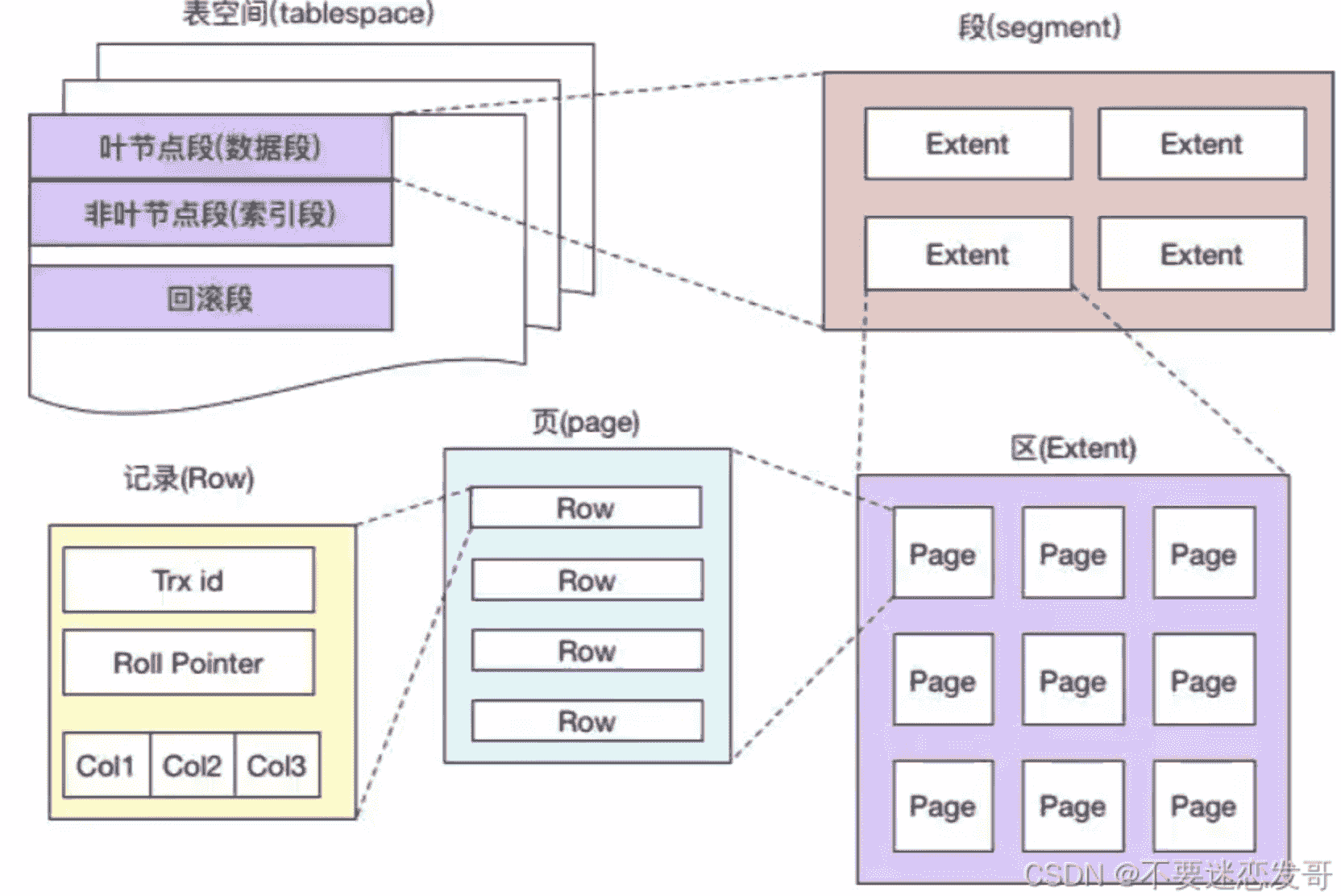

完整的层级关系图
表空间（整个数据库文件）
│
├─ 数据段 segment
│ │
│ ├─ 区1 extent (1mb = 64 × 16kb)
│ │ ├─ 页1 page (16kb)
│ │ │ ├─ 行1 row (id=1, title="mysql", ...)
│ │ │ ├─ 行2 row (id=2, title="java", ...)
│ │ │ ├─ 行3 row (id=3, title="python", ...)
│ │ │ └─ ... 更多行直到页满
│ │ ├─ 页2 page (16kb)
│ │ │ ├─ 行32 row
│ │ │ ├─ 行33 row
│ │ │ └─ ... 继续
│ │ └─ ... 页64 page
│ │
│ ├─ 区2 extent (1mb)
│ │ ├─ 页65 page
│ │ └─ ... 页128 page
│ │
│ └─ 区n extent
│
└─ 索引段 segment
├─ 区1 extent
│ ├─ 页1 page (存储b+树非叶节点)
│ └─ ...
└─ ...
磁盘io成本分析
小表（< 1mb）
表 small_user (100行，总大小10kb) 初期分配： - 分配1个区（64个页，1mb） - 但实际只用了1个页（16kb） - 浪费了：1mb - 16kb = 992kb 磁盘io：读取整个表只需1次io
中等表（1-100mb）
表 article (100万行，总大小50mb) 初期分配： - 分配50个区（50 × 1mb = 50mb） - 总页数：50 × 64 = 3200个页 扫描整个表需要多少次io？ - 最坏情况：3200次io - 实际顺序扫描：会优化成连续读取，减少寻道时间
查询时的磁盘io
查询1：select * from article where id = 5- 通过主键索引定位到某一页
- 1次io读取该页（16kb）
- 返回数据查询2：select * from article where id in (1,2,3,4,5)- 如果这5行在同一个页 → 1次io
- 如果分在3个页 → 3次io
- 如果分在5个页 → 5次io所以为什么要建索引？- 通过索引快速定位所需的页
- 减少需要读取的页数
- 减少磁盘io
java程序员的实际应用
①、为什么批量插入要分批？
// 不好的做法：逐条插入
for (int i = 0; i < 100000; i++) {
// 每条insert都会涉及：
// 1. 找到对应的页
// 2. 修改页内数据
// 3. 写redo log
// 4. 提交事务
// 100000次操作，效率很低
insert(data);
}
// 更好的做法：批量插入
list<data> batch = new arraylist<>();
for (int i = 0; i < 100000; i++) {
batch.add(data);
if (batch.size() == 1000) {
// 1000条一起提交
batchinsert(batch);
batch.clear();
}
}
②、为什么查询的列数少更快？
-- 慢：读取整行数据 select * from article where id = 1; -- 需要读16kb的页，虽然只需要id和title，但整行都读了 -- 快：只读需要的列 select id, title from article where id = 1; -- 同样读16kb的页，但只解析需要的字段
③、为什么要建立合适的索引？
-- 没有索引：全表扫描 select * from article where author = '张三'; -- 需要读取所有的数据页，可能几百次io -- 有索引：快速定位 create index idx_author on article(author); -- 通过索引段找到相关的页，可能只需几次io
总结记忆口诀
一个表，分成多个段（数据段、索引段、回滚段） 一个段，分成多个区（每个区1mb，包含64个页） 一个区，分成多个页（每个页16kb） 一个页，存储多行数据（根据行大小而定） 磁盘读写的单位是页（16kb） 内存和磁盘之间的交互以页为单位 优化数据库性能的核心就是减少页的读取次数
mysql存储结构：从物理文件到逻辑结构详解
①、物理层：数据库文件是什么？
物理文件结构
你的硬盘：
/var/lib/mysql/your_database/
├── your_table.ibd # 表空间文件（物理文件）
├── other_table.ibd
└── ibdata1 # 系统表空间
这个.ibd文件：
┌──────────────────────────────────────────┐
│ 一堆二进制数据 │
│ 00010101010101010101010101010101... │
│ 01010101010101010101010101010101... │
│ ... 持续几mb到几gb │
└──────────────────────────────────────────┘
肉眼看起来：全是0和1
mysql看起来：有组织的段、区、页、行为什么需要逻辑结构？
如果没有逻辑结构： 文件就是一串连续的字节：0x00 0x01 0x02 ... 0xff 问题： 1. 如何找到id=100的数据？ 2. 如何知道哪些数据属于索引？ 3. 如何高效管理空间？ 4. 如何支持事务回滚？ 答案：建立逻辑结构（段、区、页）
②、逻辑层：段是什么？
段在文件中的存在方式
表空间文件.ibd内部：
物理布局：
┌─────────────────────────────────────────┐
│ 区1 │ 区2 │ 区3 │ 区4 │ 区5 │ 区6 │ ... │
│ 1mb │ 1mb │ 1mb │ 1mb │ 1mb │ 1mb │ │
└─────────────────────────────────────────┘
逻辑布局：
数据段 = {区1, 区3, 区5} ← 不一定连续！
索引段 = {区2, 区4} ← 物理上分散，逻辑上统一
回滚段 = {区6} ← 单独管理
段管理器（segment header）记录：
"数据段包含：区1、区3、区5..."③、逻辑层：区是什么？
区是物理上连续的页集合
关键点：区在物理上是连续的！ 物理文件.ibd： ┌─────────────────────────────────────────────────┐ │ ... 其他数据 ... │ │ │ │ 区边界（从这里开始连续1mb） │ │ ↓ │ │ 页1 页2 页3 ... 页64 │ │ (16kb) (16kb) (16kb) (16kb) │ │ │ │ ↑ │ │ 这64个页在磁盘上是物理连续的！ │ │ │ │ ... 其他数据 ... │ └─────────────────────────────────────────────────┘
④、逻辑层：页是什么？
页是mysql的最小i/o单元
物理事实： 1. 磁盘一次最少读512字节（一个扇区） 2. 文件系统一次最少读4kb（一个块） 3. mysql一次最少读16kb（一个页） 为什么是16kb？ 平衡点：太大浪费内存，太小增加io次数 经过测试，16kb在大多数场景下最优
总结
