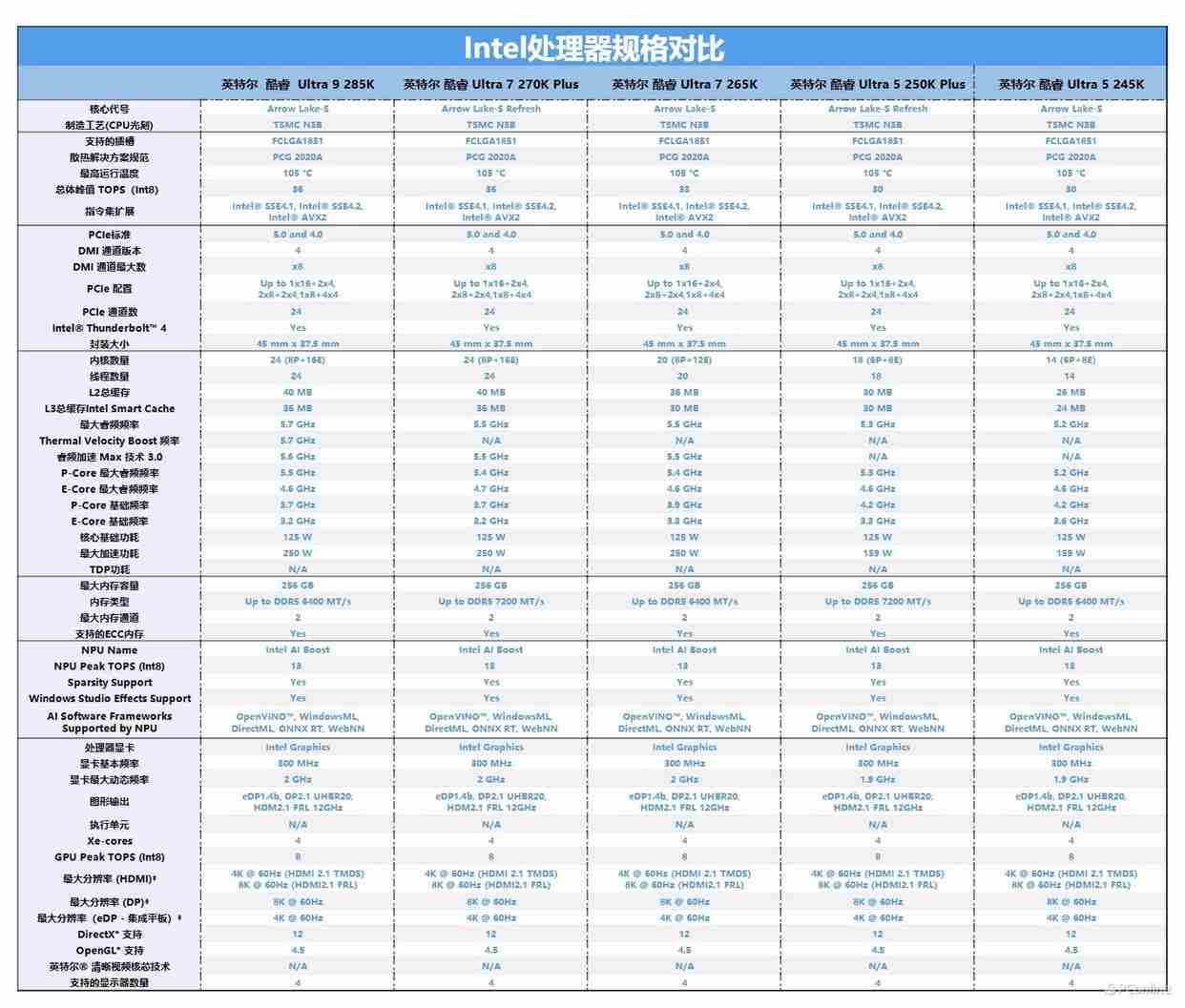

至于规格上，我们直接上一个图表给大家看就能更清楚的知道它们与前代的区别所在了：

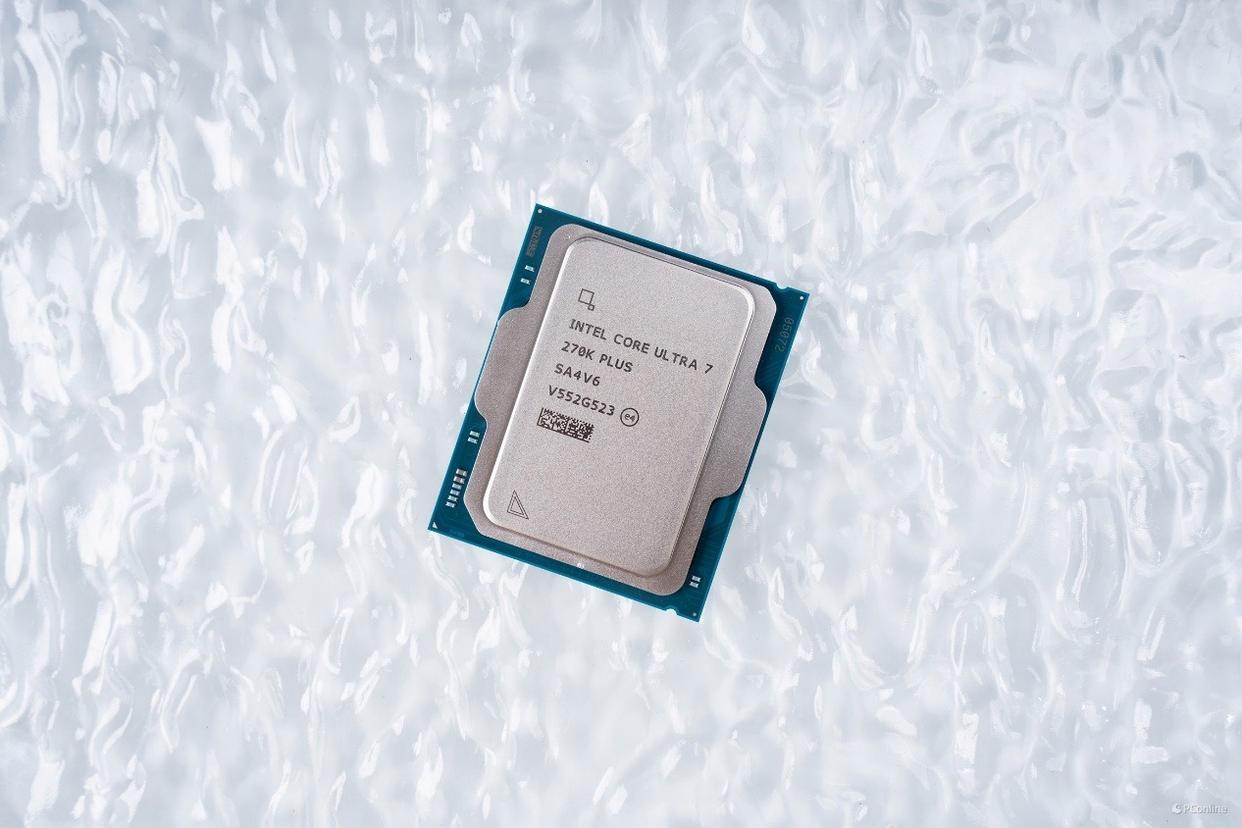

具体规格上，这两款处理器均增加了4个e核，其中酷睿ultra 7 270k plus为ultra 7 265k的升级版，或者说是旗舰285k的略微降频版本。该处理器拥有285k同款24个核心24线程，采用基于lion cove架构的8个p核和基于skymont架构的16个e核的组合。酷睿ultra 7 270k plus最大频率5.5ghz， 搭载36mb的l3和40mb的l2缓存，d2d频率3.0ghz ，以及4个xe gpu核心，频率2.0ghz。
而定位主流市场的酷睿ultra 5 250k plus为ultra 5 245k的升级版本，采用6个p核加12个e核的设计，共18核心18线程。该cpu最大频率5.3ghz，搭载30mb的l3和36mb的l2缓存，同样3.0ghz的d2d频率，以及4个xe gpu核心，频率1.9 ghz。

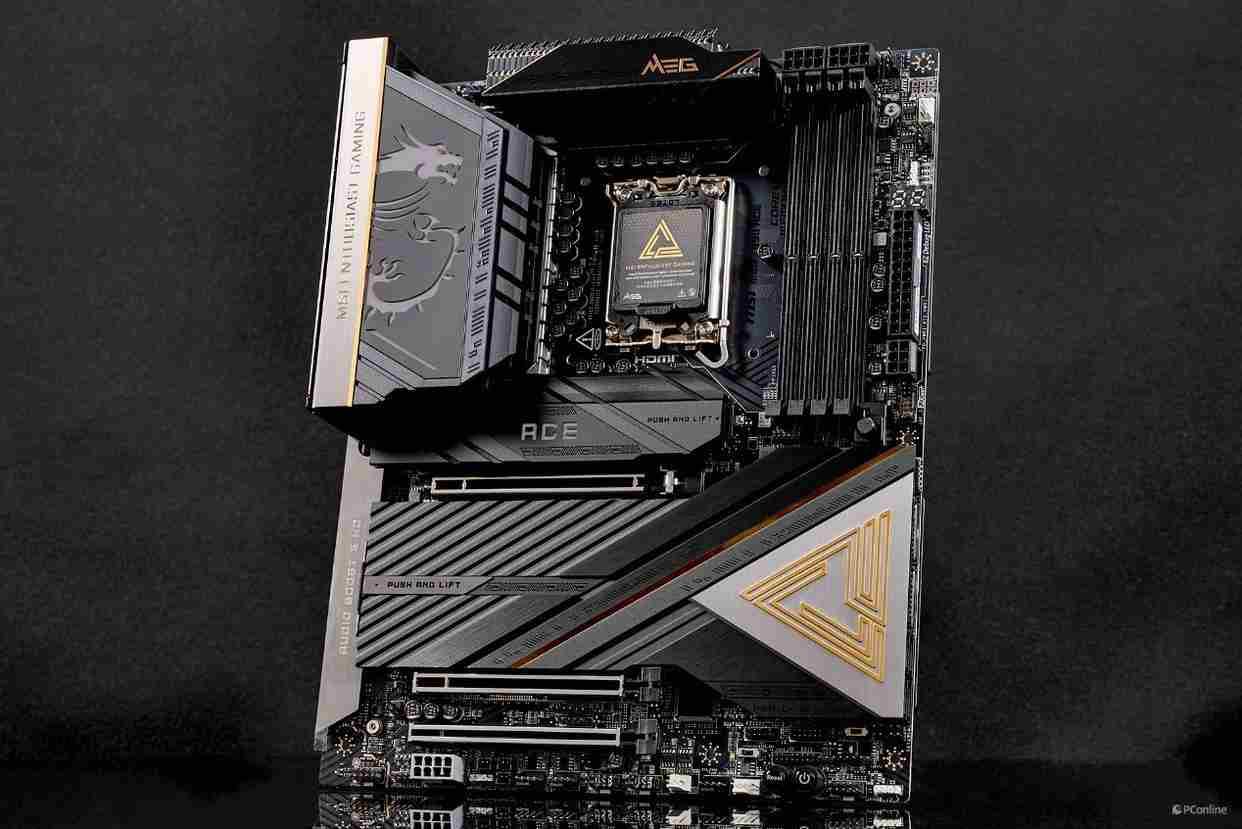

测试平台介绍处理器介绍完毕，下面就该硬件平台登场了，既然是全新的英特尔酷睿ultra 200s plus系列处理器，那主板配置自然不能差。本次我们准备的是微星meg z890 ace战神主板！在设计风格上就能看出微星meg z890 ace战神的奢华之处，依旧是低调沉稳的黑金配色，主板的装甲上印有巨大的微星龙标，并且大面积的使用斜切线条设计，整块主板从里到外都突出一种顶级旗舰的做工细节。

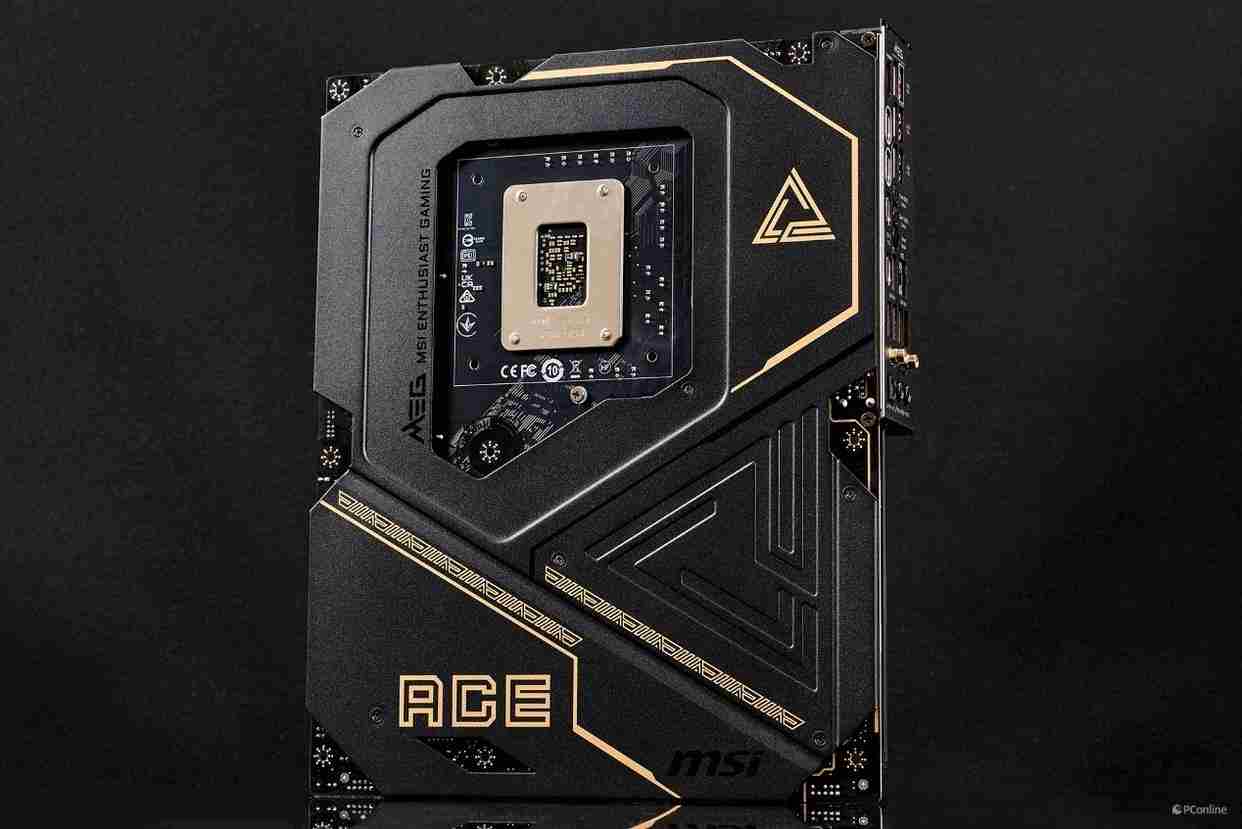

翻过背面，依旧是旗舰级主板的用料，微星meg z890 ace战神配有完整的背部装甲，有效增强主板的刚性，并且正面的黑金设计风格以及斜切线条同样延续到了后面，四周还有巨大的金色ace logo作为装饰，辨识度拉满。

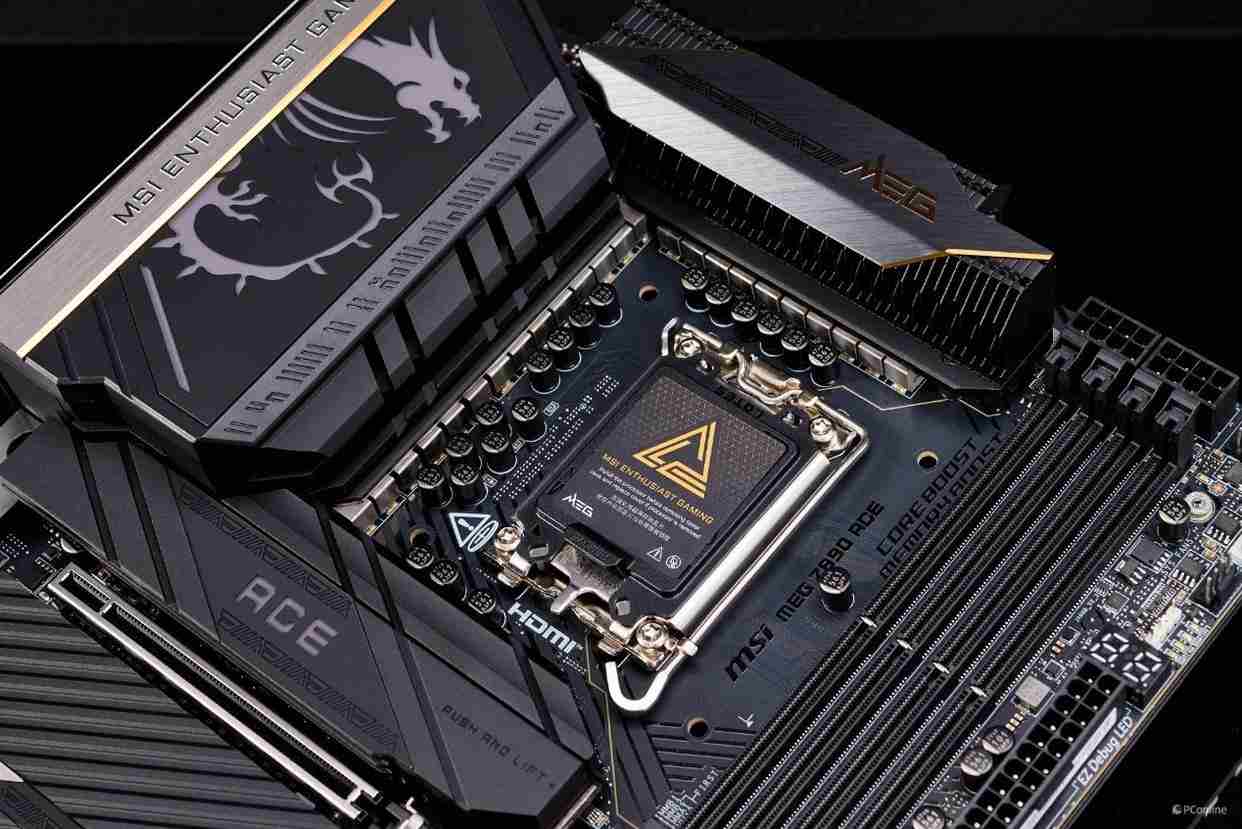

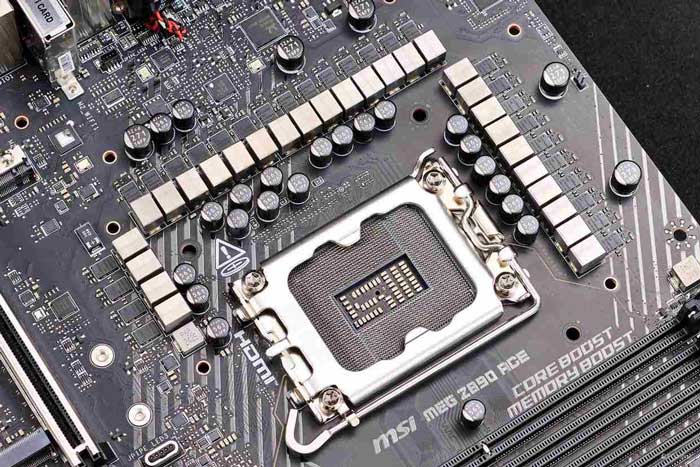

供电才是这款主板的重头戏，微星meg z890 ace主板采用了24+1+2+1相110a sps mosfet， 28 颗一体式供电模块和电感呈c字型将 cpu 插座包围。pwm主控芯片则为瑞萨的raa229134，sps mosfet用的也是瑞萨的r2209004，并且主板配备两个 8-pin eps 接头，整体性能强劲。

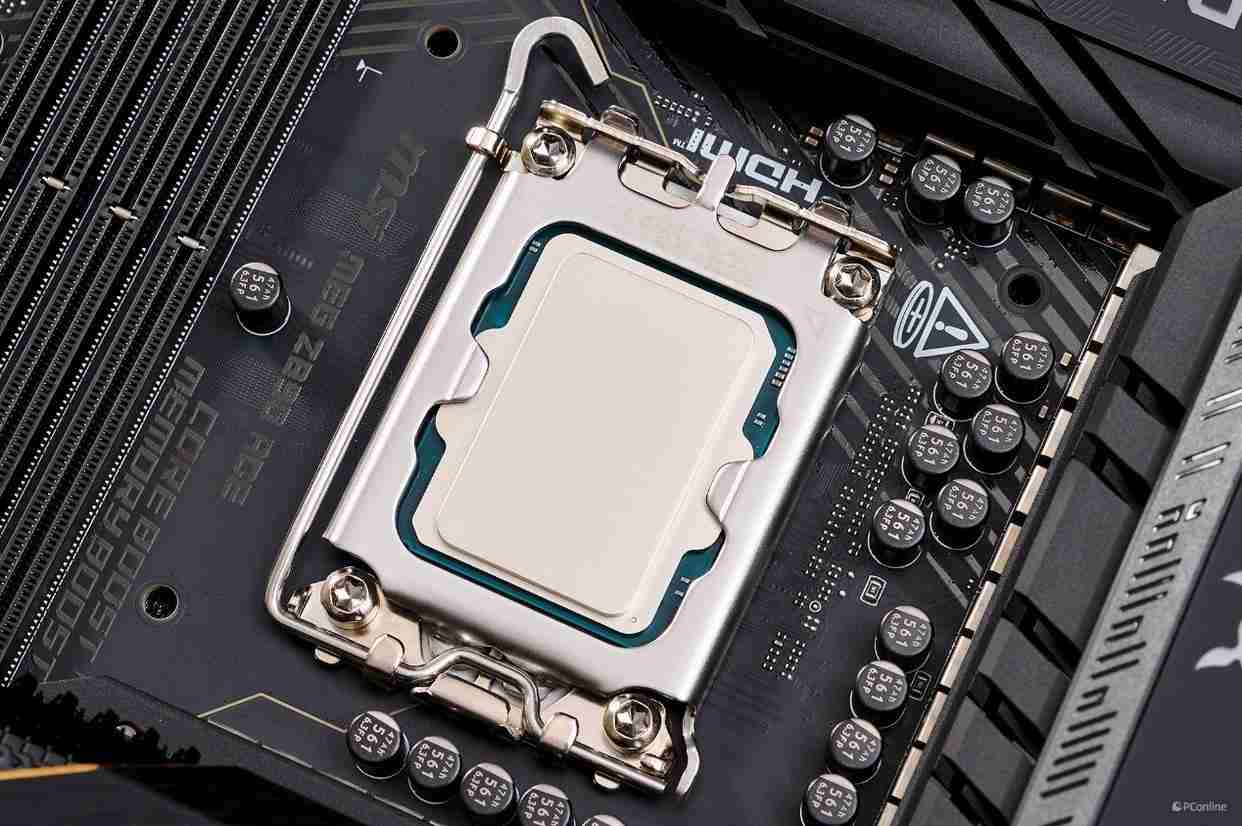

用它搭配全新的英特尔酷睿ultra 200s plus刚刚好，不过值得一提的是，大家都知道这代处理器采用了新的lga1851接口，但是处理器的发热点靠上了一些，建议大家选用lga1851专属水冷或者是lga1851专属扣具，以达到更好的散热效果。如果你不知道选什么好，可以考虑微星的mag coreliquid i系列，其专为lga1851开发了专用扣具，大幅优化散热性能。

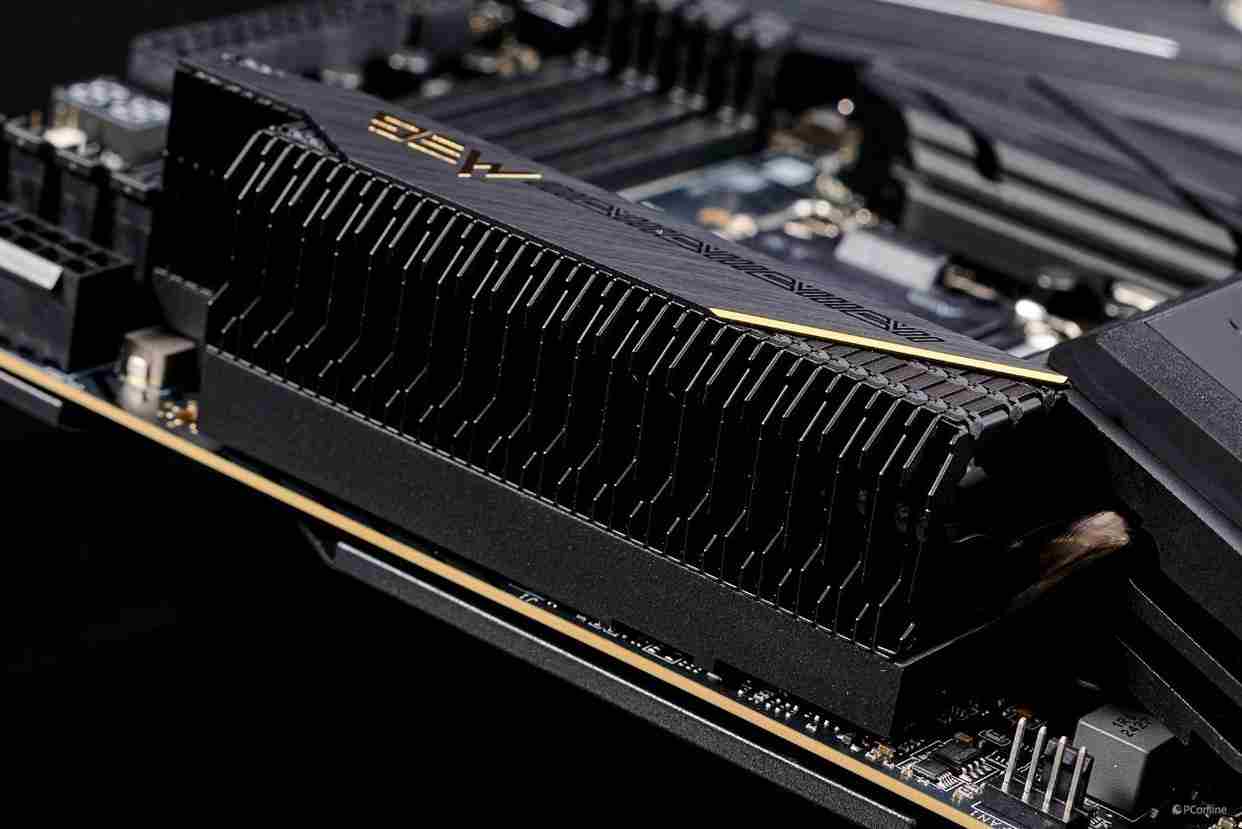

回到主板，为了让供电能够全力输出，微星也是下了大功夫，首先便是给这款主板的vrm部分配上了超大面积的金属散热鳍片，采用hdt 直触式设计，直触供电模块，散热片更是厚达34mm，相当惊人。
仔细看内部构造，散热鳍片中间还有导热热管加持，并且配有高导热系数的导热贴，能够进一步提升整体的散热效能，为处理器带来澎湃电力。

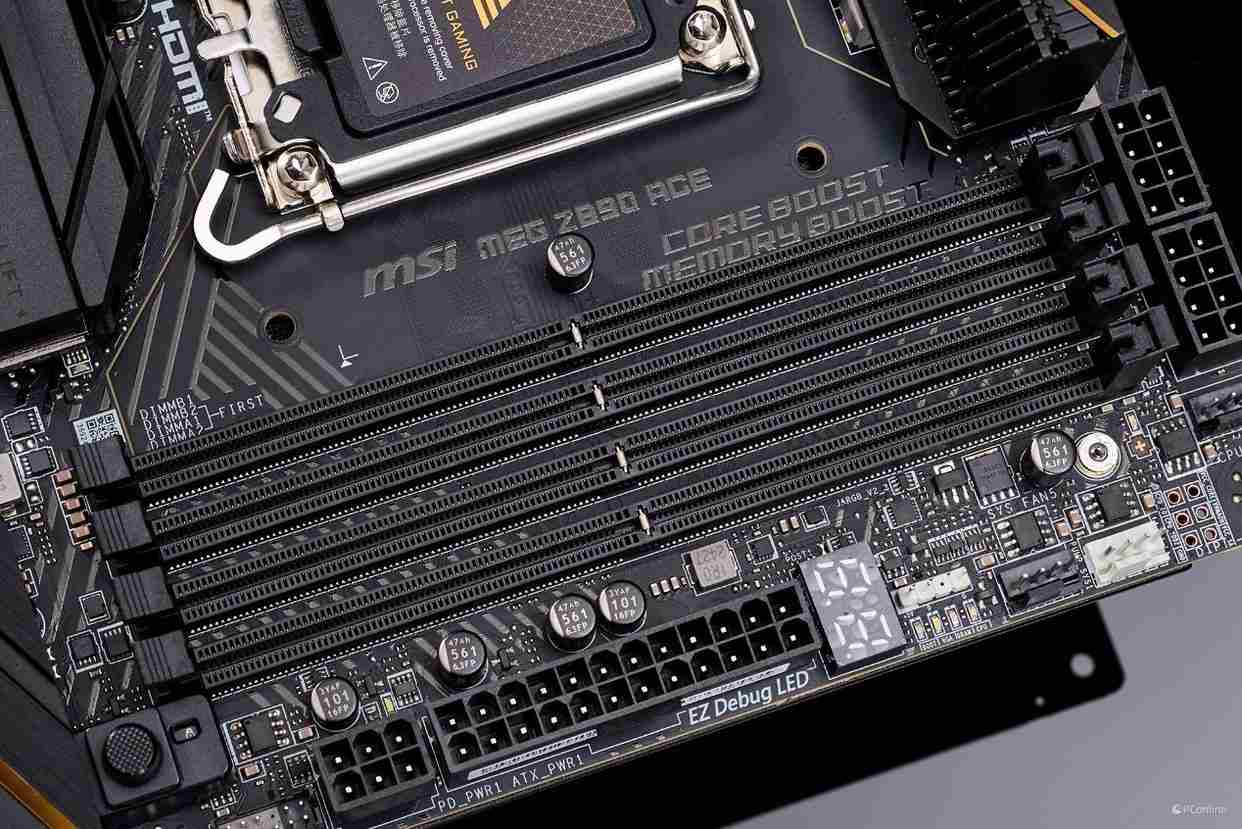

内存插槽则是常规的4槽设计，单槽容量最大支持48gb，插满共192gb，最高支持9066+mhz(oc)，支持intel xmp3.0。并且微星主板针对内存还有专门的黑科技可用，如内存加速引擎，提供 performance、benchmark、mentest 模式等三组优化预设，搭配自家memory try it！功能，可以更加方便进行内存超频，简直是小白的福音。

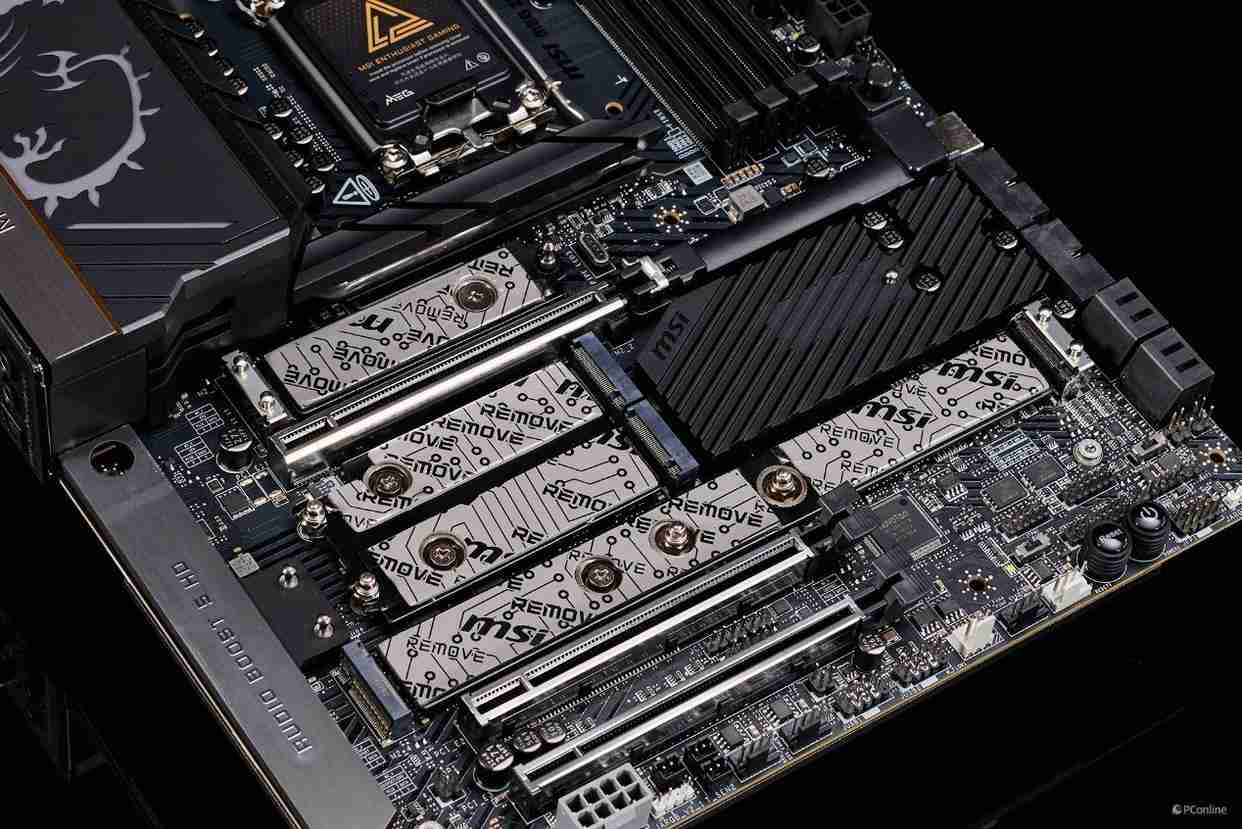

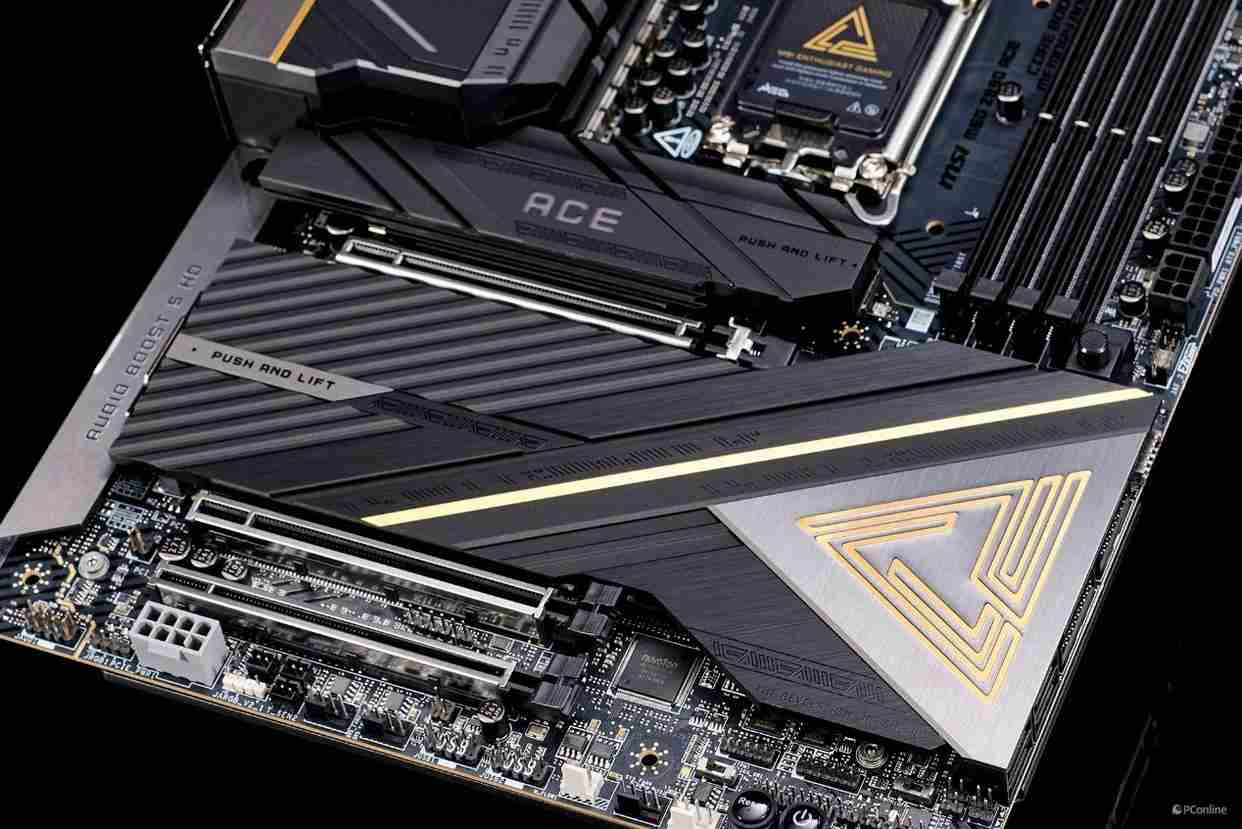

在看看这款主板的扩展性，我只能用丧心病狂来形容，微星meg z890 ace 主板提供了5个m.2盘位，其中m.2_1支持pcie 5.0 x4模式，提供最高 128gb/s的传输带宽，下方三个2280规格的m.2盘位则支持pcie 4.0 x4模式，提供最高64gb/s的传输带宽。而最为特殊的22110规格m.2盘位则可以由z890 pch或者是处理器提供带宽，最高可支持到pcie 5.0 x4模式。
另外，微星mpg z890 ace主板还提供了三条全长的pcie x16插槽，并都做了金属装甲加固，第一条和第二条均为cpu直连的pcie 5.0 x16插槽，第三条来自芯片组，支持pcie 4.0 x4运行规格。

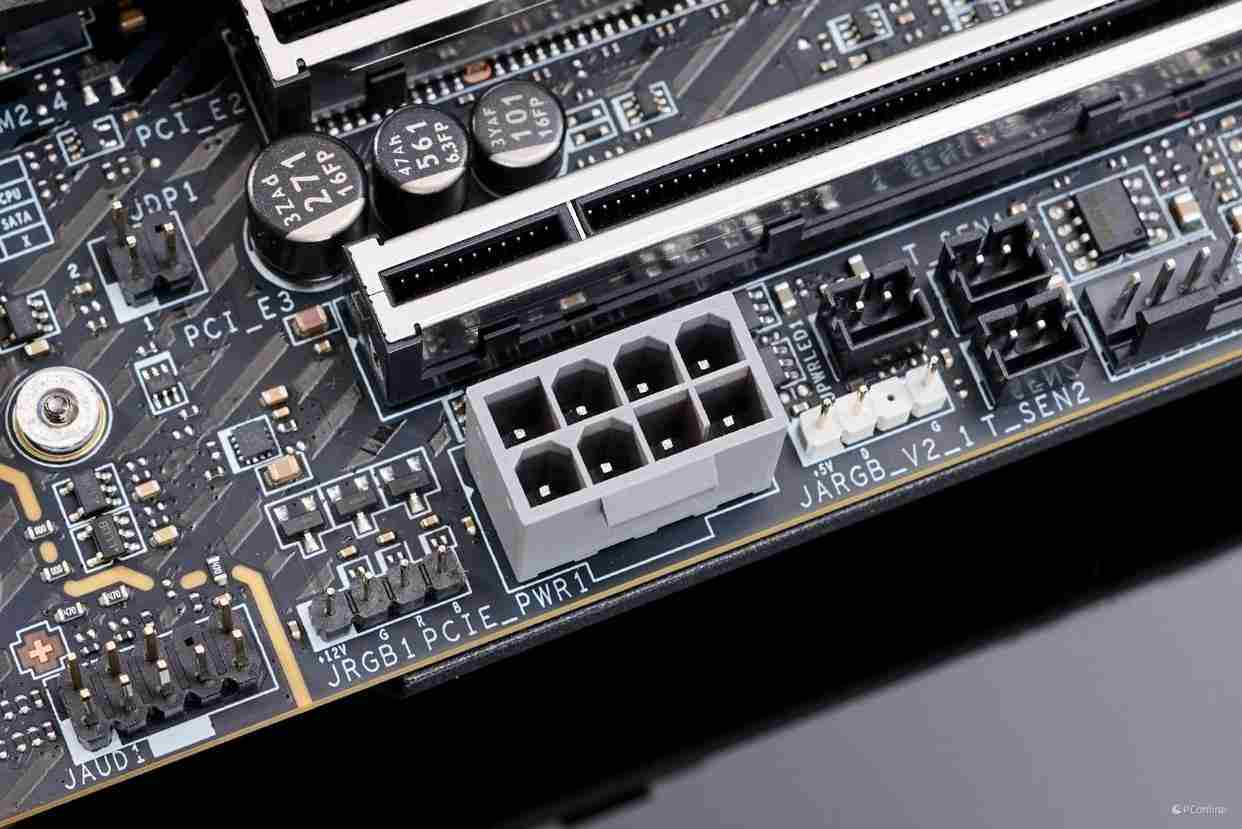

并且微星还为pcie插槽提供了额外的供电接口，可以说是战未来的设计了，毕竟未来即将推出的rtx 50系显卡，功耗只会越来越高，拥有额外的供电接口能够让你的显卡释放更稳定。
