我要评论在弱电网络、企业组网乃至数据中心的日常交流中，大家总会听到“这是一层交换机”、“那是二层交换机”、“核心要用三层交换机”这样的说法。很多新手运维工程师甚至部分技术人员，对这几类交换机的概念并不清晰：
- 一层交换机是不是就是集线器？
- 二层交换机到底靠什么区分设备？
- 三层交换机和路由器的边界在哪里？
别急，今天我们就来一次系统、深入的拆解，把这三种交换机的来龙去脉、工作原理和实际应用场景全部讲透。
为什么有一层、二层、三层？

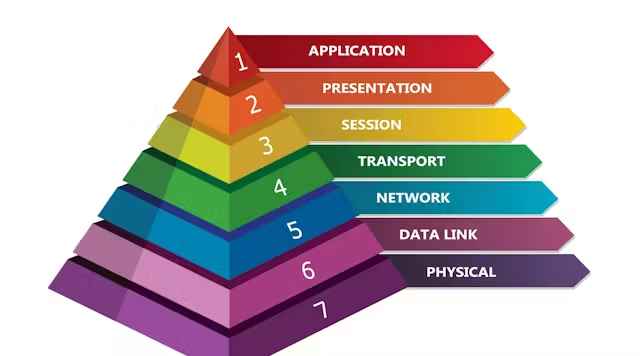

在网络工程领域，我们经常用osi 七层模型来描述网络设备的功能：
- 第 1 层：物理层（physical layer）
- 第 2 层：数据链路层（data link layer）
- 第 3 层：网络层（network layer）
- 第 4 层及以上：传输层、会话层、表示层、应用层
交换机的“层数”指的是它主要工作在 osi 模型的哪一层：
- 一层交换机：物理层，负责比特流的转发（本质是“电信号的转发”）。
- 二层交换机：数据链路层，依据mac 地址转发。
- 三层交换机：网络层，能够基于ip 地址做路由转发。
理解了这一点，我们就能清晰知道它们为什么叫一层、二层、三层。
一层交换机：其实就是“集线器”
严格意义上说，现在市面上几乎已经见不到“一层交换机”这个设备了，它的原型就是hub（集线器）。
1. 工作原理
集线器工作在物理层。
它收到一个比特流（电信号）后，会把信号广播到所有端口。
任何接入的设备都能接收到同样的数据帧。
这意味着：
- 没有智能转发，所有数据都是“泛洪”。
- 带宽是共享的，两个端口同时通信时会冲突。
- 容易形成冲突域（collision domain），网络性能差。
2. 特点总结
- 没有 mac 地址表。
- 带宽共享。
- 成本极低，但性能很差。
3. 使用场景
在 90 年代早期，集线器曾经很常见，主要用于小型局域网。但随着二层交换机的普及，集线器基本被淘汰。现在如果你看到“一层交换机”，大概率就是在讲hub。
二层交换机：最常见的“企业利器”
现代企业网络中，二层交换机是最普遍的网络设备。
1. 工作原理
- 二层交换机工作在数据链路层。
- 核心能力：依据mac 地址表来转发数据帧。
- 当设备第一次接收到一个数据帧时，会学习源 mac 地址与对应的端口，并写入 mac 地址表。
- 下一次有目标 mac 的数据到来时，交换机就能定向转发到对应端口，而不是像集线器那样“乱发”。
2. 特点总结
- 有 mac 地址表，转发智能。
- 每个端口是一个独立的冲突域，避免了 hub 的问题。
- 带宽独享，性能提升巨大。
- 主要功能是实现同一局域网内的通信。
3. 二层交换机与 vlan
二层交换机另一个强大的功能是支持vlan（虚拟局域网）：
- 可以通过配置，把不同端口划分到不同 vlan。
- 不同 vlan 之间默认隔离，提高安全性。
- vlan 内部通信依然走二层转发。
4. 使用场景
- 企业接入层：员工 pc、打印机接入。
- 家庭网络：智能家居设备接入。
- 校园、办公楼内的终端接入。
在多数场景下，二层交换机已经足够支撑大量终端设备的接入需求。
三层交换机：二层交换机 + 路由功能
随着网络规模扩大，不同 vlan 之间需要通信，这时仅靠二层交换机就不够了。于是，三层交换机登场。
1. 工作原理
- 三层交换机既能在二层转发帧，又能在三层转发数据包。
- 它内置了路由功能，可以基于ip 地址做路由选择。
- 转发机制：
- vlan 内部走二层。
- vlan 之间走三层，三层交换机充当路由器角色。
2. 特点总结
- 兼具二层与三层能力。
- 支持静态路由、动态路由协议（如 ospf、rip）。
- 高速硬件转发，性能远超传统路由器。
- 能够承担企业网络的核心层、汇聚层。
3. 使用场景
- 企业园区网：不同部门 vlan 间通信。
- 数据中心：核心层部署三层交换机，统一调度。
- 大型校园网：跨子网通信、策略控制。
简单理解：二层交换机是局域网的“大门”，三层交换机是多子网通信的“枢纽”。

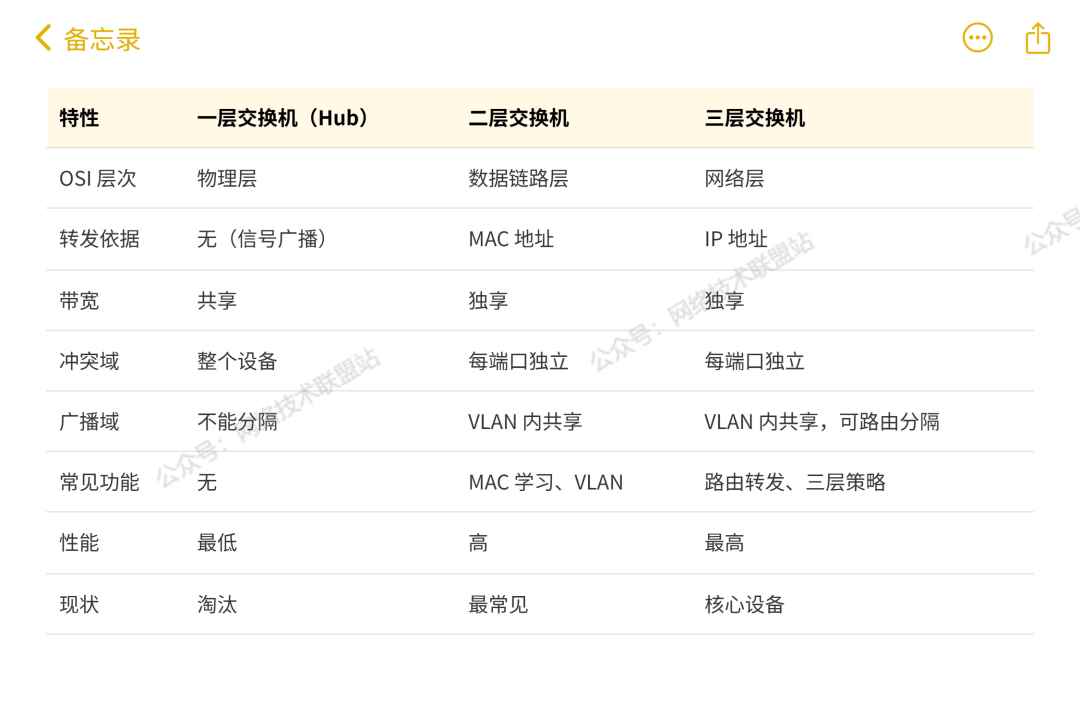

一层 vs 二层 vs 三层交换机
如何选择？
1. 家庭、小型办公室
- 二层交换机足够，简单划分 vlan 即可。
- 不建议用 hub（几乎淘汰）。
2. 中型企业
- 接入层：二层交换机（负责终端接入）。
- 汇聚层/核心层：三层交换机（负责跨 vlan 路由和策略控制）。
3. 大型数据中心
- 核心必须部署三层交换机，支持动态路由和高带宽转发。
- 二层交换机作为接入设备。
常见误区澄清
1.三层交换机 = 路由器？
错！
- 三层交换机有路由功能，但主要是高速局域网内的三层转发。
- 路由器则侧重于广域网连接、复杂协议支持（如 nat、vpn）。
2.二层交换机不能做 vlan 间通信？
正确！
- vlan 间通信必须靠三层设备。
- 二层交换机本身无法跨 vlan 转发。
3.hub 还能用吗？
基本没必要。
- 在今天的网络环境下，hub 早已被淘汰。
- 一层交换机（hub）：物理层设备，已淘汰。
- 二层交换机：依据 mac 转发，是企业接入层的主力。
- 三层交换机：结合路由功能，承担跨 vlan、核心转发任务。
一句话总结：一层交换机是“电信号的放大器”，二层交换机是“mac 地址的搬运工”，三层交换机是“局域网内的高速路由器”。
真正理解这三者的区别，才能在设计网络时“用对设备，花对钱”，避免冗余和性能瓶颈。
