我要评论在日常网络工程项目中，我们经常会遇到一个问题：交换机的端口到底该配置成什么类型？
很多初学者在接触交换机时，往往只会把端口当作“插网线的洞”，而忽略了其在数据转发、vlan 管理、链路聚合等方面的差异。实际上，不同的端口类型决定了vlan 标签的处理方式、数据的转发范围以及设备间的通信模式。
作为一名网络工程师，如果你不清楚交换机端口类型，很可能会在部署网络时踩坑：比如接 pc 的口误配成 trunk，导致无法获取 ip；又或者在跨交换机传输多 vlan 数据时错误使用 access，结果整条链路“死掉”。
本文将带你深入解析交换机常见的几类端口类型，让你真正做到知其然，更知其所以然。
在解释各种端口之前，我们先要理解一个前提：
交换机的核心任务是转发以太网帧，而 vlan 的存在让它必须区分端口的角色。
- 如果网络中只有一个 vlan（比如 vlan 1），所有端口都无差别转发即可，大家在同一广播域内通信。
- 但在企业级网络里，往往需要对不同部门、业务隔离，这就需要 vlan。
- vlan 的隔离带来了新的问题：交换机端口必须知道“哪些 vlan 的数据能过，哪些不能过，以及是否要打标签”。
于是，交换机就设计了不同的端口类型来应对不同场景。
access 端口
access 端口是最简单的一类端口，它只能属于一个 vlan。
所有进入 access 口的帧，都会被打上这个 vlan 的标签；所有发出的帧，则会去掉 vlan 标签，以保证接入设备能正常理解。
使用场景
- 终端用户接入：pc、打印机、ip 电话
- 不支持 vlan 的设备接入
工作机制举例
假设 pc 通过 access 口接入 vlan 10：
- pc 发送的数据帧 → 交换机在该端口自动加上 vlan 10 的标签
- 交换机内部转发时，识别出这是 vlan 10 的流量
- 当数据离开该端口 → vlan 标签被剥离，pc 看到的还是标准以太帧
优缺点
简单直观，适合终端接入
无法同时承载多个 vlan

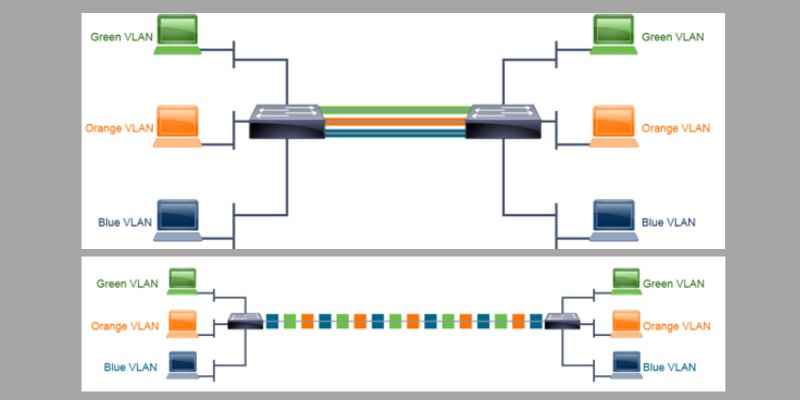

trunk 端口
trunk 端口可以允许多个 vlan 的数据通过。
通常用于交换机之间、交换机与路由器（router-on-a-stick）之间的连接。
特点
- 支持802.1q vlan 标签
- 允许多个 vlan 流量通过
- 只允许一个 vlan 不打标签（通常称为 native vlan）
使用场景
- 交换机互联（跨楼层、跨机柜）
- 接三层路由器/防火墙进行 vlan 间路由
- 上联核心交换机

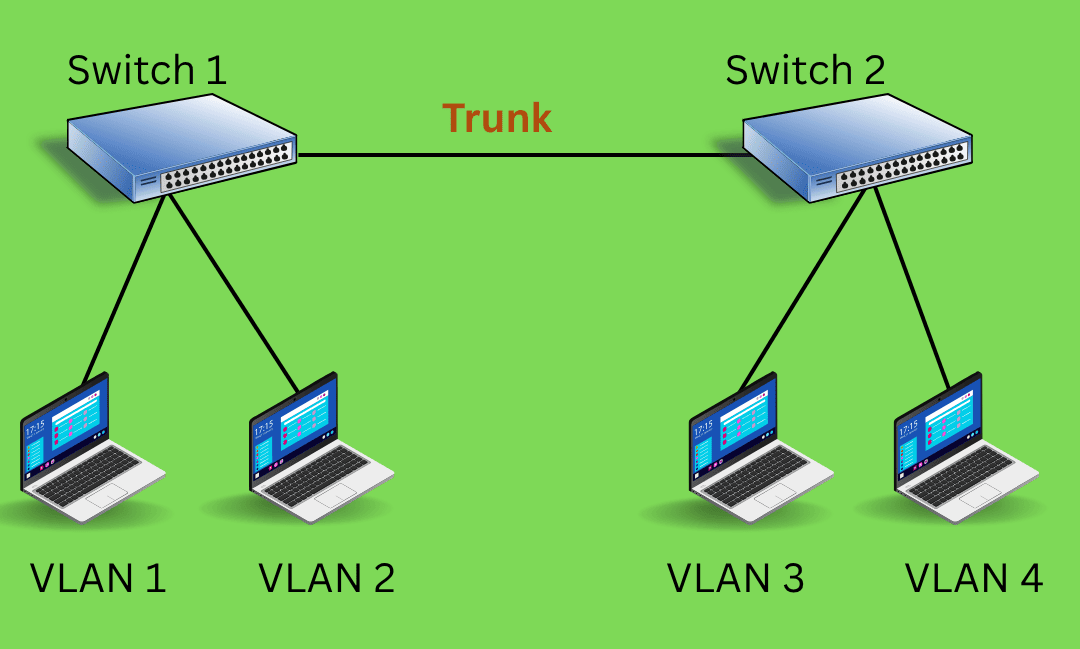

假设交换机 a 与交换机 b 通过 trunk 口互联，允许 vlan 10、20 通过：
- vlan 10 的报文打上 vlan 10 标签
- vlan 20 的报文打上 vlan 20 标签
- 如果设置 vlan 99 为 native vlan，则 vlan 99 的报文不打标签
优缺点
灵活，能承载多个 vlan
配置复杂，如果 native vlan 设置不当，可能引发 vlan hopping 攻击

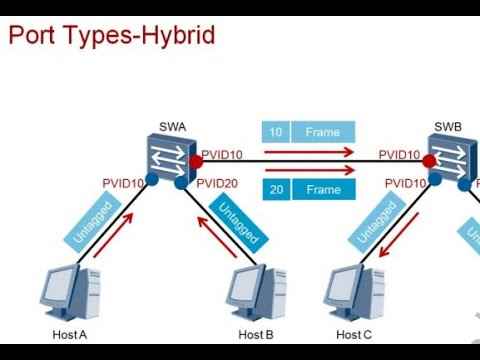

hybrid 端口
hybrid 端口可以同时允许多个 vlan 的数据通过，既能像 trunk 那样打标签，也能像 access 那样剥离标签。
特点
- 一个端口可配置多个 vlan
- 可以指定哪些 vlan 的报文打标签，哪些 vlan 的报文不打标签
- 通常应用在用户接入 + 多 vlan 混合的复杂场景
使用场景
- 一些需要接收多个 vlan 流量的服务器（例如虚拟化宿主机）
- 交换机与 ap（无线接入点）的连接（ap 需要接收管理 vlan + 用户业务 vlan）
- 企业网络中兼顾灵活性与兼容性需求的场景
与 trunk 的区别
- trunk：只能允许一个 vlan 不打标签（native vlan）
- hybrid：可以允许多个 vlan 不打标签，更灵活
优缺点
灵活性最高，能同时兼顾用户和网络设备接入
不同厂商对 hybrid 的实现差异大，配置不统一，容易踩坑
其他常见的端口类型
除了 access、trunk、hybrid，交换机上还有一些特殊端口，经常被忽视：
1. 管理端口（management port）
- 专用于设备管理，不参与业务流量转发
- 常见于高端交换机的 oob（out-of-band）管理口
- 场景：通过独立的管理网络远程维护设备
2. 聚合端口（port channel / eth-trunk）
- 将多个物理端口绑定成一个逻辑端口
- 提高带宽、增强可靠性
- 场景：核心交换机互联、服务器双网卡绑定
3. 镜像端口（span port）
- 将某个端口的流量复制到镜像端口
- 主要用于抓包、流量分析、安全监控
4. 堆叠/级联端口
- 一些交换机提供专用的堆叠口（stack port）
- 用于多台交换机堆叠成一个逻辑设备
需要特别注意的是，不同厂商对端口类型的实现有所差异：
- 思科（cisco）：只有 access 和 trunk，没有 hybrid；cisco 推荐使用 trunk 配合 native vlan 来模拟 hybrid 功能
- 华为、h3c：支持 access、trunk、hybrid 三种模式，hybrid 更常见于国内厂商
- juniper：大多使用 trunk，配合灵活的 vlan 配置实现类似 hybrid 的功能
配置示例（华为）
# 配置 access 口 interface gigabitethernet0/0/1 port link-type access port default vlan 10 # 配置 trunk 口 interface gigabitethernet0/0/2 port link-type trunk port trunk allow-pass vlan 10 20 # 配置 hybrid 口 interface gigabitethernet0/0/3 port link-type hybrid port hybrid vlan 10 untagged port hybrid vlan 20 tagged
作为网络工程师，在部署交换机时需要根据场景来选择端口类型：
- pc、打印机、摄像头→ access
- 交换机互联、交换机到路由器→ trunk
- 服务器、ap、多 vlan 用户接入→ hybrid
- 链路冗余、核心互联→ 聚合端口（port channel）
- 流量分析→ 镜像端口
排错技巧
1.pc 接在 trunk 口无法上网？
- 检查是否应该配置为 access 口。
2.交换机之间 vlan 不通？
- 检查 trunk 是否放行了对应的 vlan。
3.hybrid 配置后部分 vlan 不通？
- 检查是否正确配置了 tag/untag。
4.跨厂商设备互联 vlan 异常？
- 优先使用 trunk，确保 vlan tag 处理一致。
