▲主板采用的str5处理器插槽，拥有4844根针脚。
从外观上可以看到，这款主板与普通主板相比有明显不同。它不仅采用更大的e-atx板型（30.5cm×26.4cm）与处理器插槽，其右侧区域的上方、右方、下方都被散热器覆盖。这是因为在散热器的下面全是主板的处理器供电电路。由于锐龙线程撕裂者处理器的核心数多得多，相对普通锐龙处理器功耗更高，所以技嘉必须为主板采用规模更庞大的供电电路，来提升对高功耗处理器的支持能力，并降低每相供电电路的发热量，提升稳定性。而技嘉在trx50 aero d主板上采用了16+8+4总计28相供电设计。其中为处理器核心采用了16相供电电路设计，每相搭配支持108a负载的sps mosfet。这也就意味着该主板的16相cpu核心供电电路理论上最高可支持1728a的电流，让主板能轻松支持所有基于zen 4、zen 5架构的锐龙线程撕裂者pro与锐龙线程撕裂者处理器。毕竟这些处理器的标准tdp只有350w，即便在这款主板上将它们用于普通的液冷超频也是毫无问题的，我们将在后面的测试中进行验证。

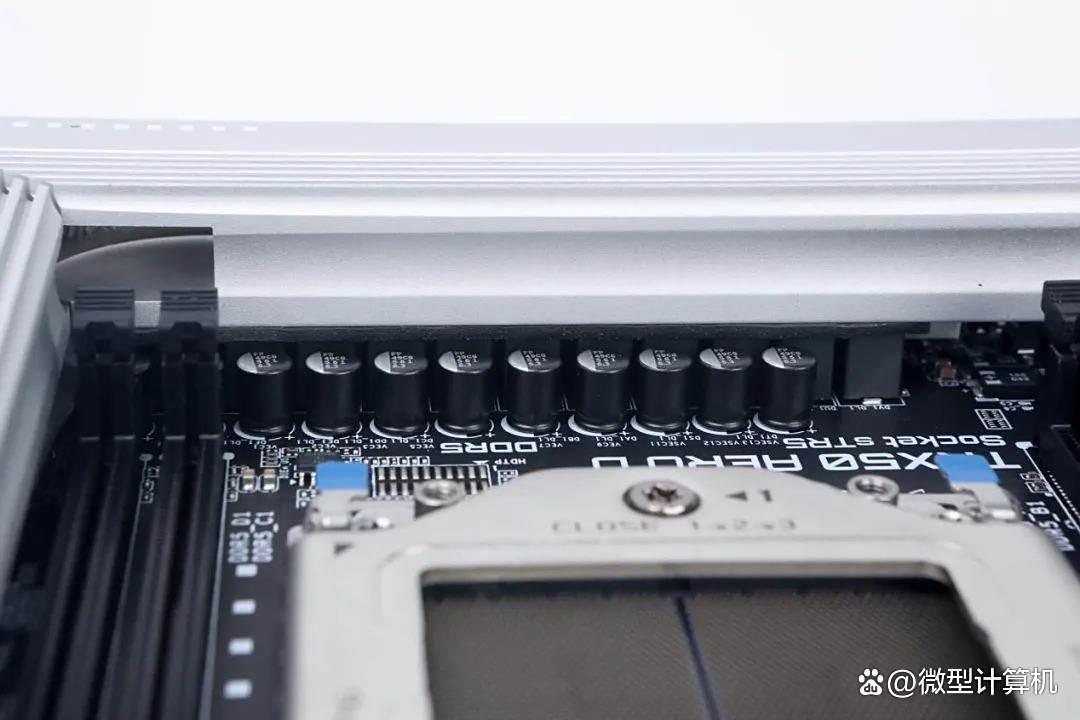

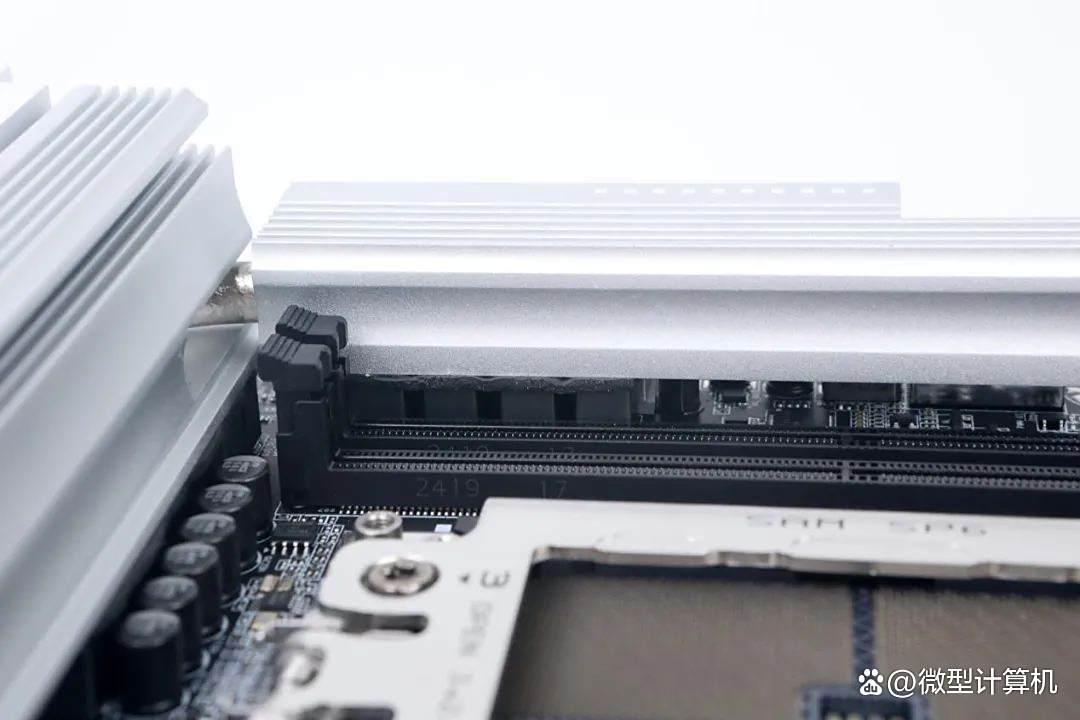

▲主板采用庞大的16+8+4相供电设计，散热片通过导热垫与电感这样的高热元器件紧密接触，搭配日系fp固态电容。
考虑到主板支持4通道内存架构，并且技嘉trx50 aero d主板的官方规格是可将4通道内存的速率最高超频到ddr5 7800，因此为了给处理器内存控制器提供充足、稳定的电源支持，主板的内存控制器供电采用了夸张的8相供电设计，已经与普通主板的处理器核心供电规模相当，且还搭配sps mosfet、drmos高品质元器件。鉴于处理器内部的pcie控制器提供了数量众多的pcie通道，具备连接大量扩展设备的能力，因此为确保pcie控制器稳定工作，技嘉也为它采用了4相供电设计，同样搭配支持108a负载的sps mosfet。此外，主板还采用8pin+8pin高强度cpu供电接口、24pin实心主板供电接口，内部接针基于特制的实心结构设计，可确保它与电源线连接更充分、降低阻抗、提升电源效率，并更加坚固耐用。

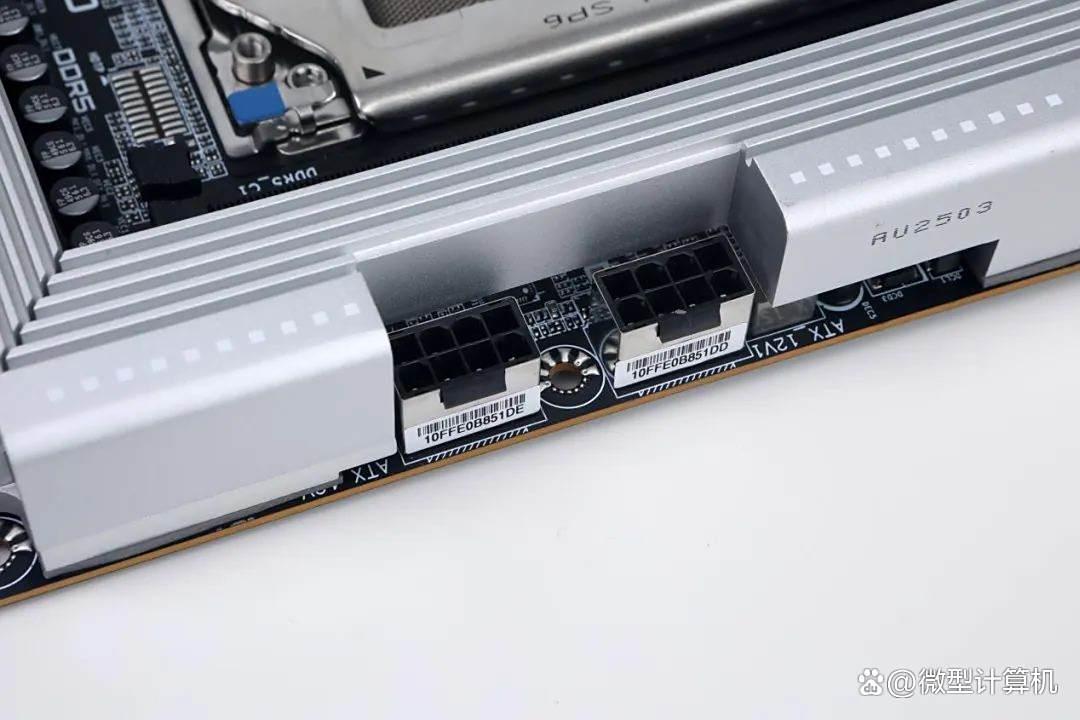

▲主板的8pin+8pin高强度cpu供电接口不仅拥有金属加固设计，其内部接针还基于实心结构设计。
为降低工作温度，技嘉为这总计28相供电配备了三块大面积散热装甲，其散热面积是传统散热器的4倍，完全覆盖供电电路中的电感、mosfet等高热元器件。每块散热片下铺设了高导热系数的导热垫，让电感、mosfet可以与散热器紧密接触，快速导出热量。为提升散热效率，三块供电模块的散热装甲通过一根8mm的镀镍热管连接，可以加速热量传递，更快地降低电感、mosfet高热元器件的工作温度。其散热装甲还采用了复合式剖沟设计，在散热器上设计了多个通道和出入口，机箱内风扇吹来的气流能畅通无阻地通过散热装甲，高效地带走散热装甲上的热量。

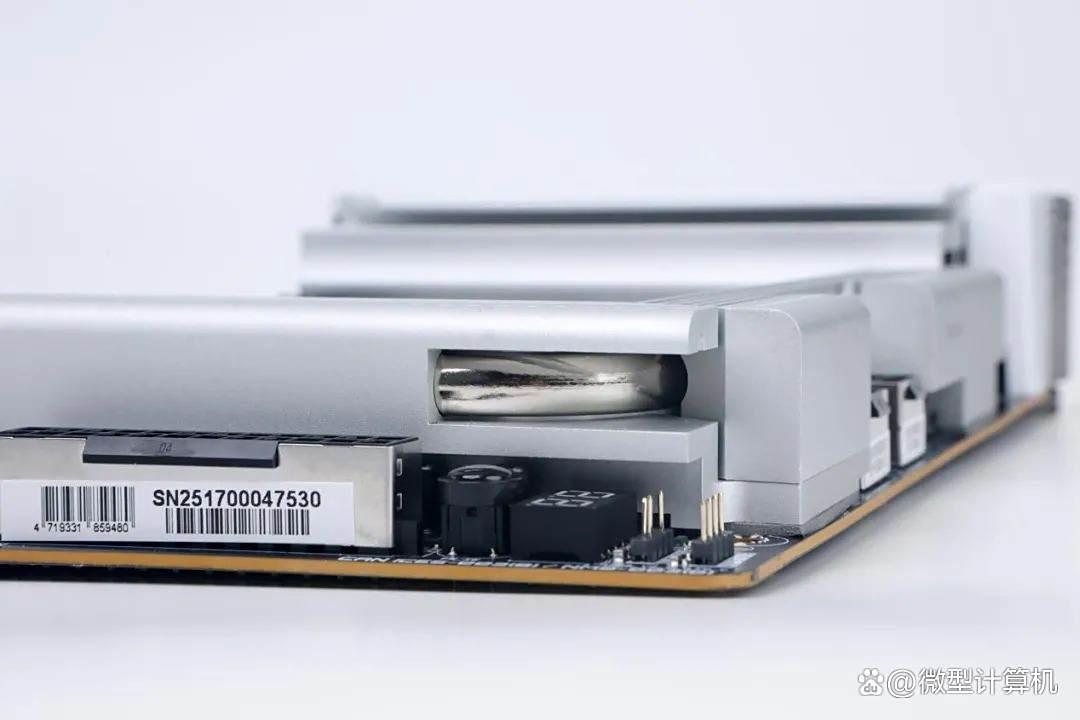

▲三块散热装甲通过一根8mm的镀镍热管连接
为了让主板有更好的超频能力，特别是对高频内存的支持能力，这款主板采用12层服务器级pcb电路板，并在电源层与接地层采用2盎司纯铜箔材质，以降低pcb阻抗，提升pcb散热性能与电源转换效率。主板中的内存线路则采用菊链式布线设计，优化了内存线路宽度、长度和样式，将处理器内存控制器和内存插槽之间的整体阻抗降低。同时，技嘉也在这款主板bios中提供了其独有的“黑科技”：高频宽选项，用户只需简单地打开这个功能，就能提升内存带宽并降低内存延迟。

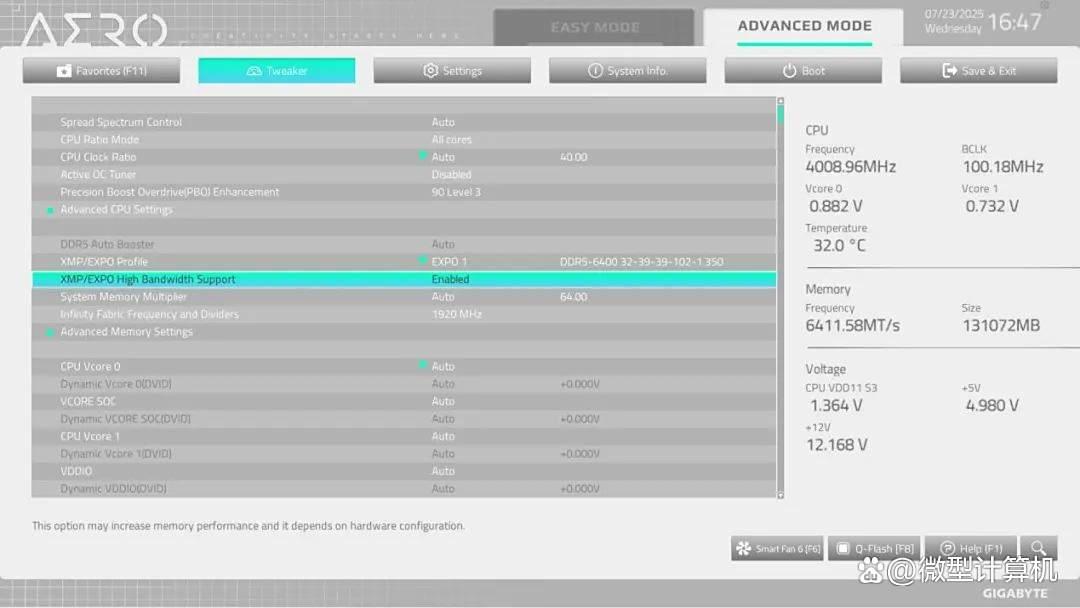

▲技嘉trx50 aero d主板bios也拥有高频宽选项黑科技，可以提升内存带宽并降低延迟。
借助trx50芯片组的采用，技嘉trx50 aero d主板拥有强大的扩展能力。它提供了两根pcie 5.0 x16带宽的显卡插槽，其中显卡主插槽符合超耐久标准，引入了无缝一体式设计，配备橡胶内衬条、锌合金，可以更稳固地承载沉重的大型高端显卡，拥有相对普通显卡插槽10倍的承重能力，并为高速信号提供有效的电磁屏蔽。为了方便使用，显卡主插槽还采用了快易拆设计，其卡扣有一个向右突出的延伸体，手指更易按压，让用户能轻松拔出显卡。另外一根显卡插槽也拥有完整的pcie 5.0 x16带宽，可以让用户安装高性能独立显卡或算力卡，加速各类高负载工作任务的执行。第三根显卡插槽则拥有pcie 4.0 x16带宽，规格稍老一点的独立显卡或算力卡在这根插槽上也能完全释放出最大性能。

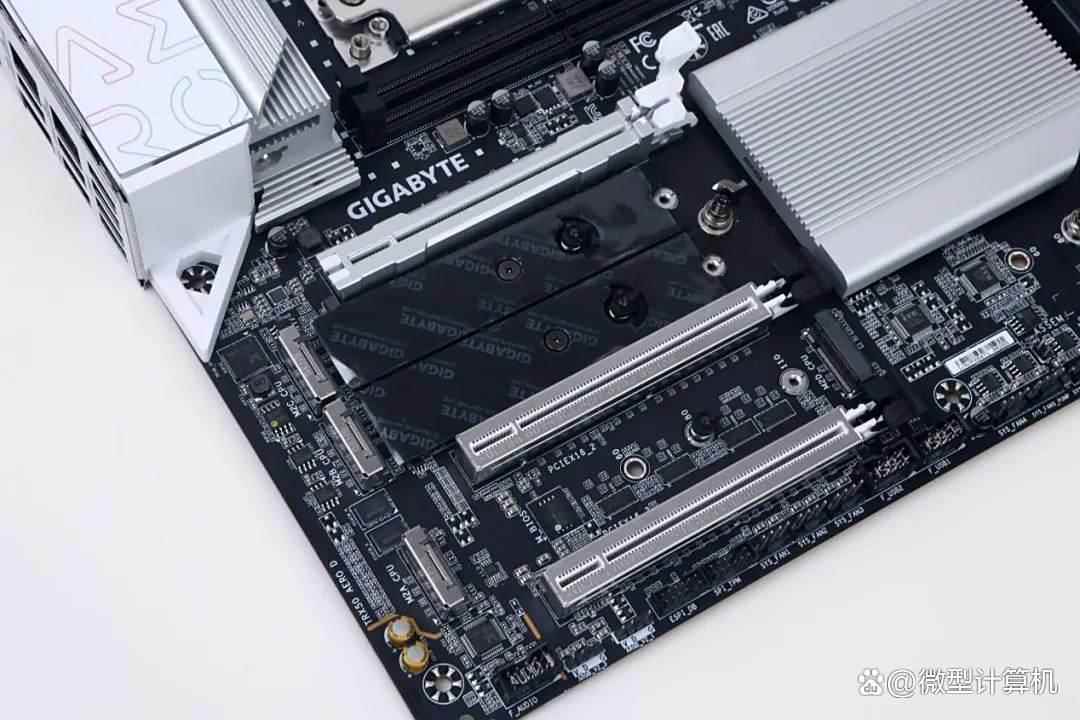

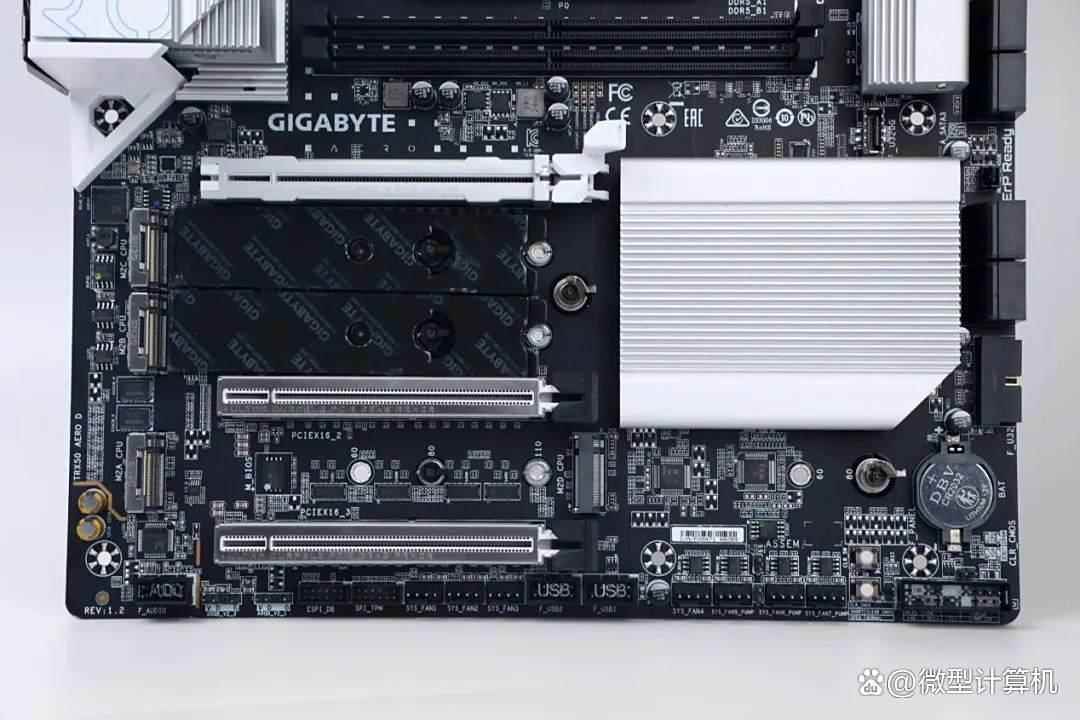

▲技嘉trx50 aero d主板提供两根pcie 5.0 x16显卡插槽，一根pcie 4.0 x16显卡插槽。
存储部分，技嘉trx50 aero d主板提供了多达三个pcie 5.0 x4 m.2 ssd插槽，一个pcie 4.0 x4 m.2 ssd插槽，并为每个ssd插槽都提供了导热贴+散热装甲的保护，而且它们的m.2 ssd散热装甲还采用快易拆设计，用户只需向右扳动旋钮即可取下或安装散热装甲，非常简单。值得一提的是，三个pcie 5.0 x4 m.2 ssd插槽接口都由金属材质打造，引入了技嘉的一体式抗干扰金属遮罩设计，可加强插槽x轴与y轴的强度，并采用smd表面贴装技术安装，以最大限度地提高信号完整性，保障pcie 5.0 ssd的性能得到充分发挥。为简化使用，该主板的m.2 ssd接口引入了免工具快拆设计。无须再去寻找那极易丢失的固定螺丝，每个m.2 ssd接口都有一个卡扣，安装m.2 ssd时只需转动卡扣即可固定或取出ssd，非常简单。
▲技嘉trx50 aero d主板提供了多达三个pcie 5.0 x4 m.2 ssd插槽，一个pcie 4.0 x4 m.2 ssd插槽。

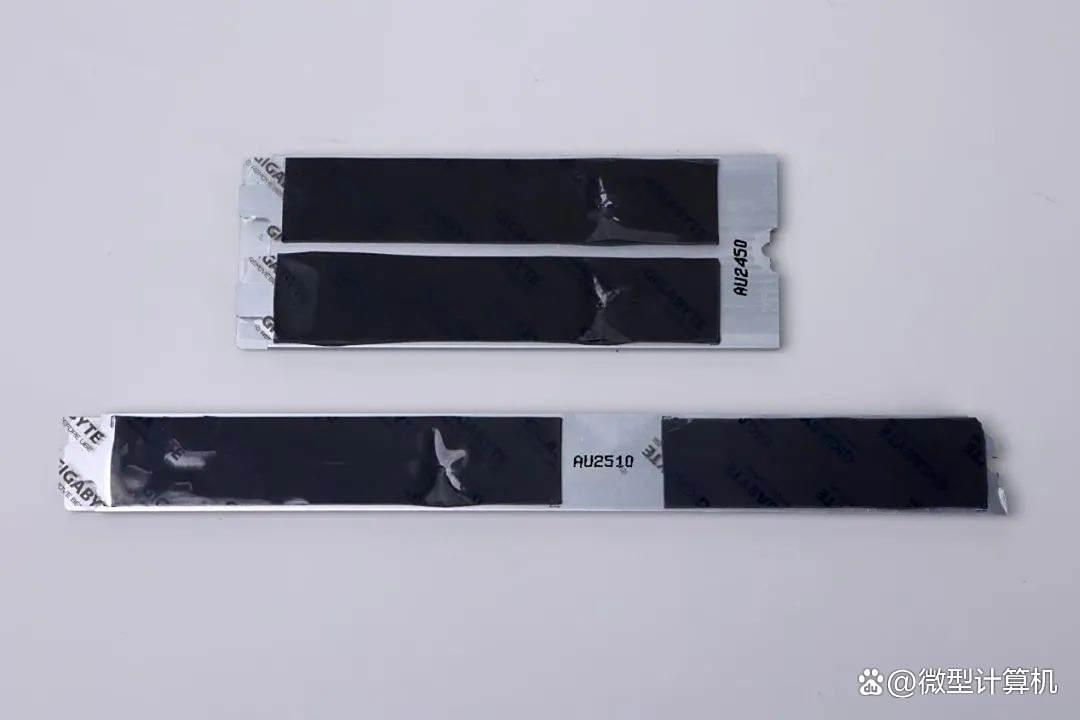

▲主板为每个ssd插槽都提供了导热贴+散热装甲的保护
技嘉trx50 aero d主板也有强大的sata硬盘连接能力，总计配备8个sata 6gb/s硬盘接口，可以轻松连接数块大容量机械硬盘。同时这款主板还拥有使用高性能移动存储设备的能力，在它的io背板接口，技嘉trx50 aero d主板提供了两个接口带宽达40gb/s的usb 4 type-c接口。在连接像奥睿科风冷大师m.2 usb4硬盘盒这样的usb4移动存储设备，并在硬盘盒里插入高性能ssd后，可以带来突破3700mb/s的顺序读写速度，远远超过那些读写速度难以超过2100mb/s的usb 3.2 gen 2×2移动ssd。此外，其usb4接口还可以用来充电或连接显示器。

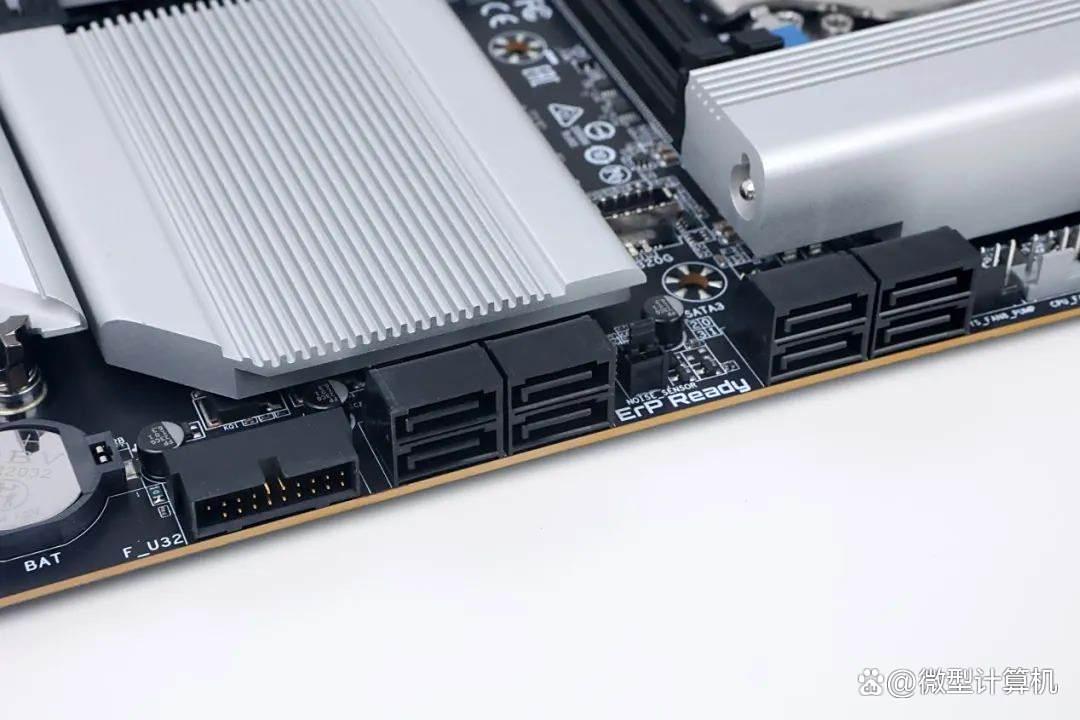

▲主板配备多达8个sata 6gb/s硬盘接口

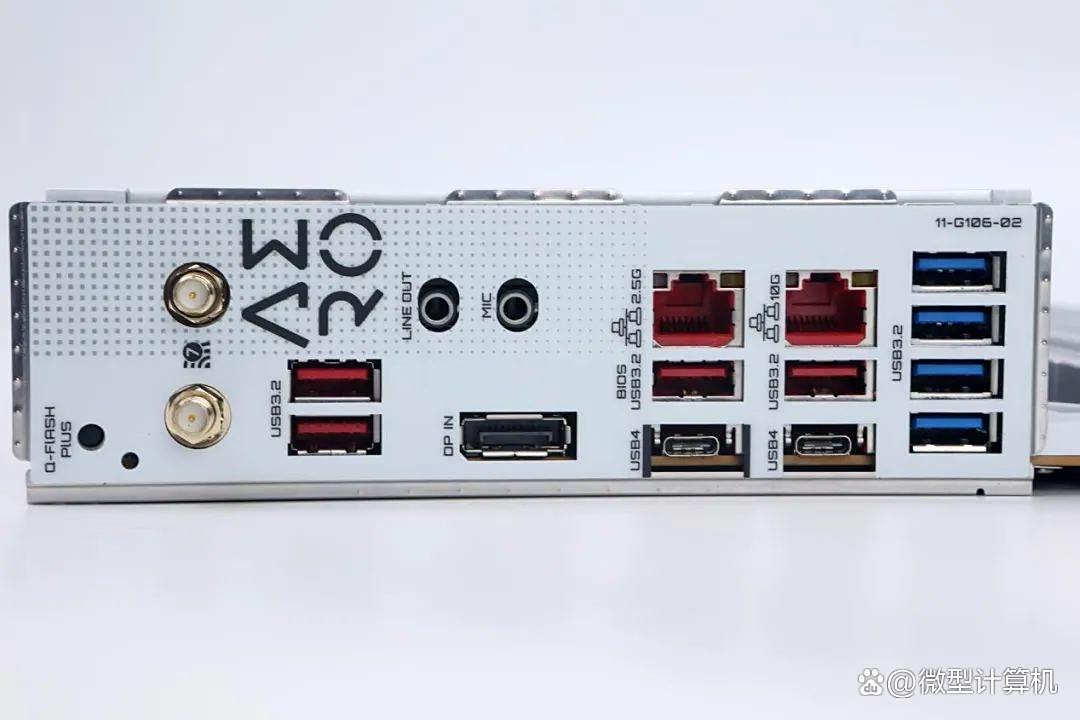

▲主板的i/o背板接口提供了usb 4 type-c接口、万兆有线网卡、wi-fi 7天线等接口。
主板配备的wi-fi 7+蓝牙5.3无线模块则带来了强劲的无线连接能力，其无线模块基于高通qcncm865 wi-fi 7网络芯片，支持320/160 mhz信道、4k-qam与mlo多链路技术，可以将2.4ghz频段分配给流媒体，将5/6ghz频段分配给游戏，从而带来中断更少、质量更高的网络体验，最大理论传输带宽为5.8gb/s。主板包装盒中附送了2t2r wi-fi 7高增益天线，集成智能天线功能，可有效提升信号强度，而磁性底座设计则让用户能方便地将天线固定在机箱上。有线网络部分，技嘉trx50 aero d主板不仅配备了常见的瑞昱2.5gb/s有线网卡，还板载了marvell aqtion aqc113c万兆有线网卡。该网卡基于高性能、可扩展的mgig以太网mac phy控制器，支持eee节能以太网、ptp精确时间协议，同步以太网等多种技术，并使用pcie 4.0 x4通道与主板芯片组通信，能轻松实现10gb/s的数据传输。

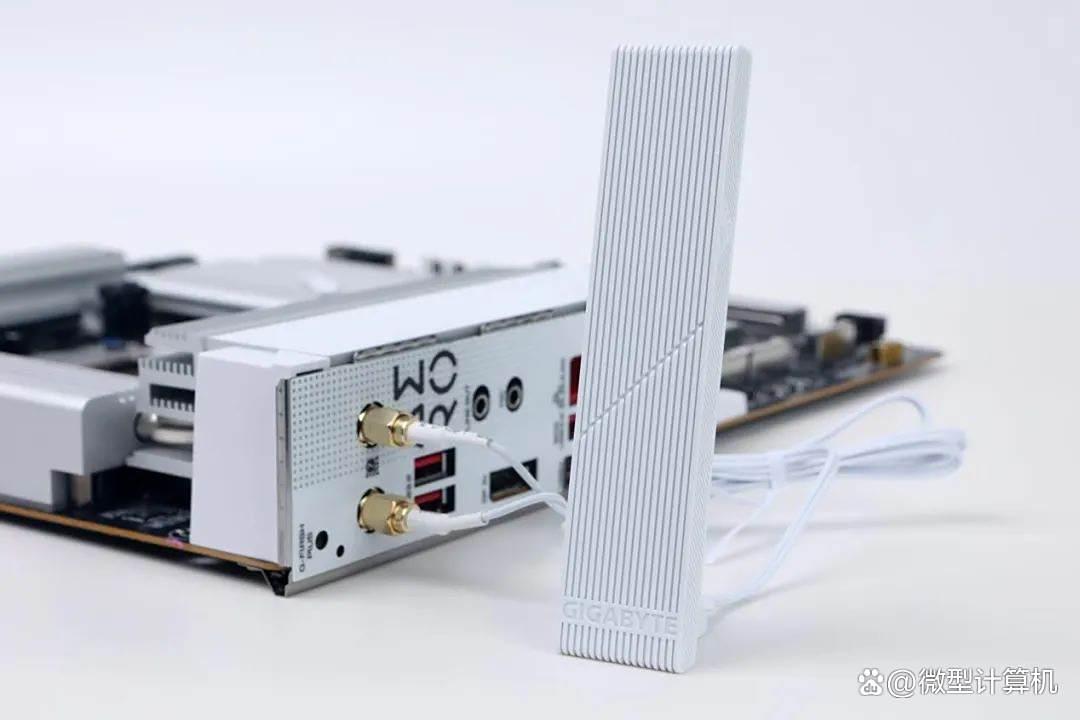

▲主板附送了2t2r wi-fi 7定向高增益天线，集成智能天线功能，可有效提升信号强度。
尽管只是一款工作站主板，但技嘉也非常注意用户的音质体验，在技嘉trx50 aero d主板上采用双声卡设计，其中前置音频由瑞昱alc 897芯片负责，足以满足日常音乐、视频播放体验。后置音频则由瑞昱alc 4080芯片输出，支持dts：x ultra沉浸式声音体验技术，并通过了hi-res audio认证。这意味着它能够提供更高质量的音频输出。总体来看，技嘉trx50 aero d是一款设计全面的产品，在做工用料、功能与接口配置上都没有短板，不仅可以轻松支持锐龙线程撕裂者pro 9995wx、锐龙线程撕裂者9980x这类顶级处理器，还能带给用户完美的存储、多显卡连接、网络与音频体验。

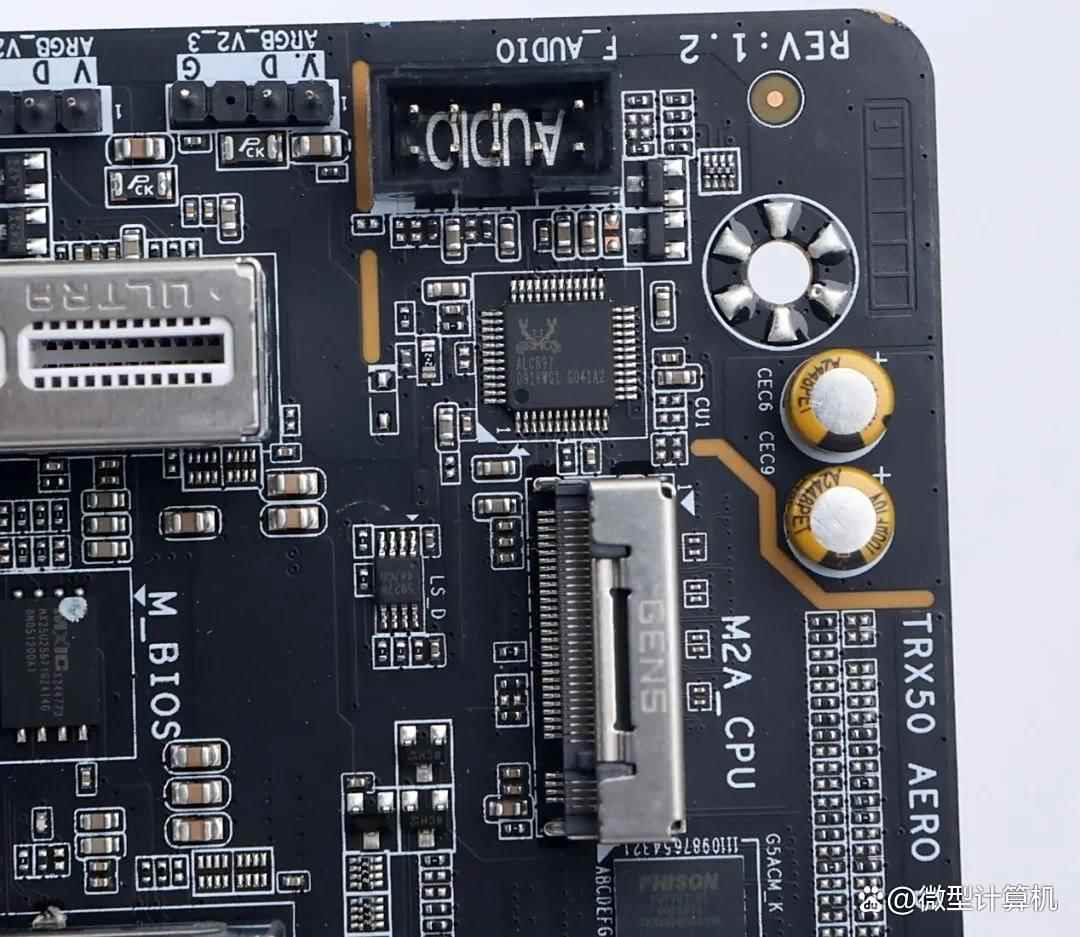

▲主板的前置音频系统配备了瑞昱alc 897音频芯片，并搭配专业音频电容、音频分割线设计。
