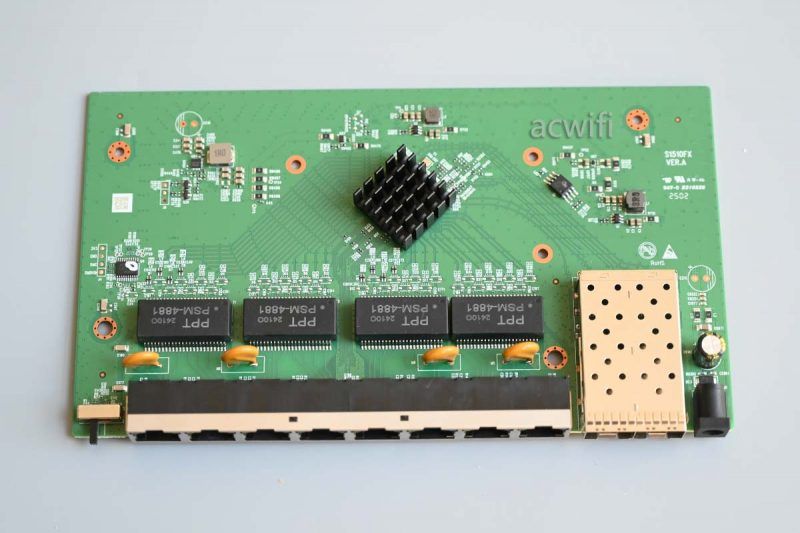

翻回主板正面：

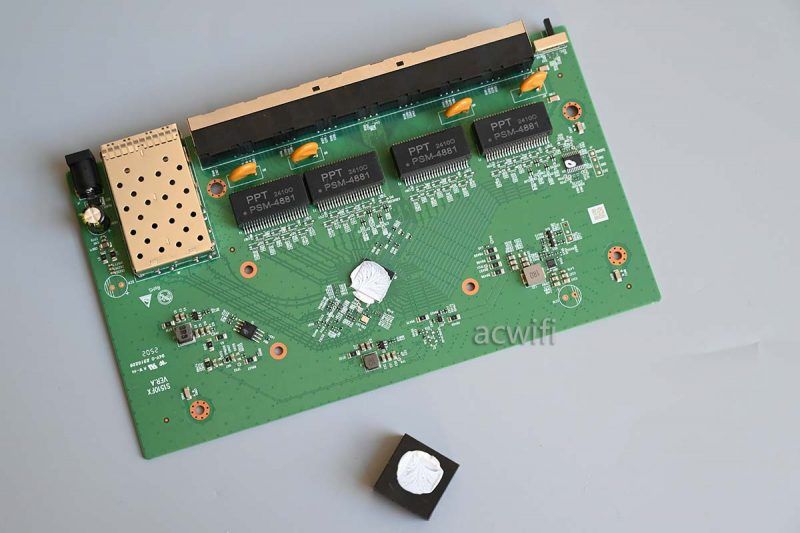

拆下交换芯片上的散热器：

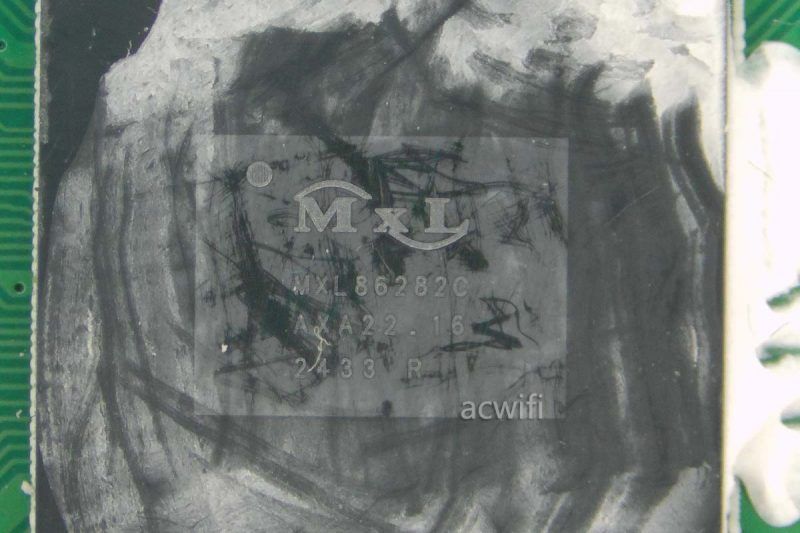

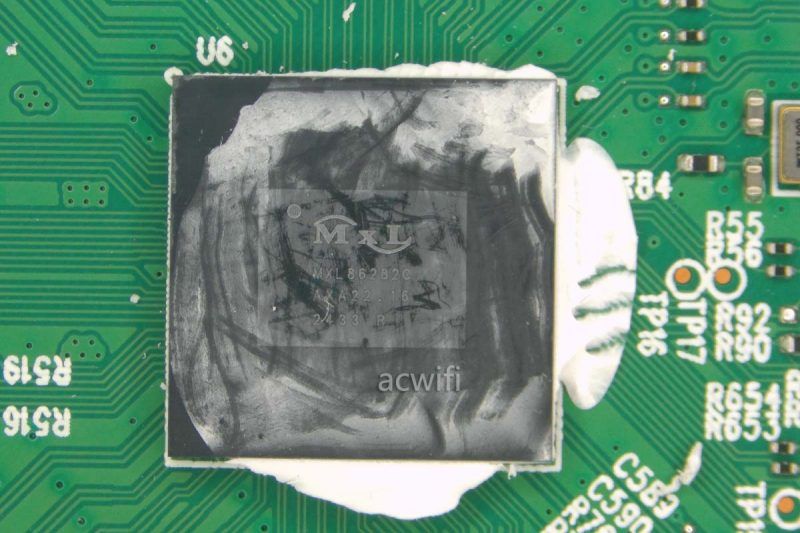

这款h3c s1510fx的交换芯片是mxl86282c：
跟前面那台h3c s1509fxc-u用的一样。

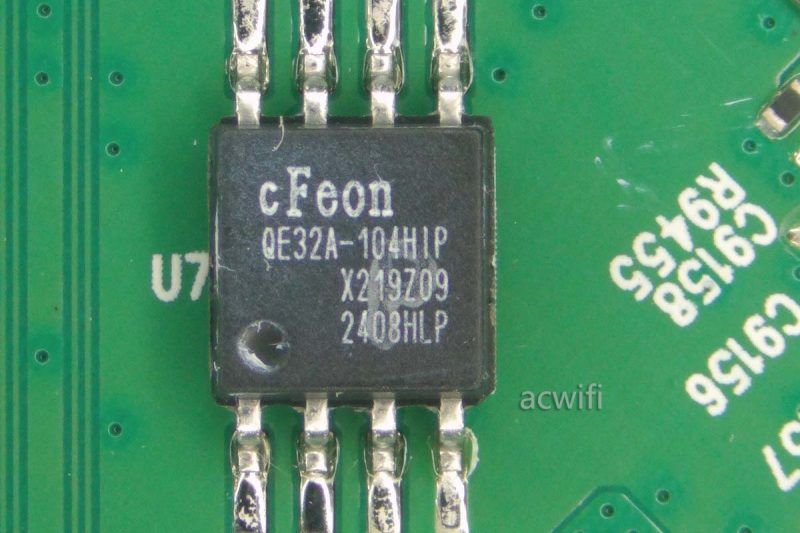

闪存芯片是en25qe32a-104hip，容量4mb：

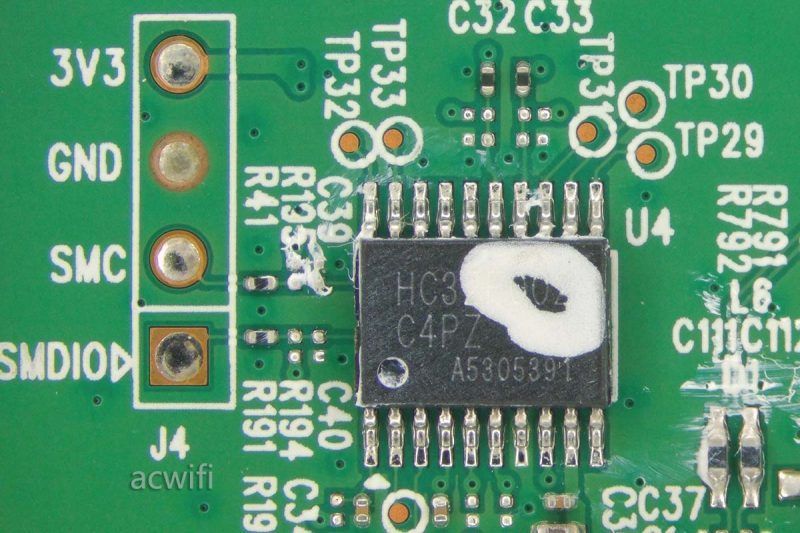

mcu芯片是这颗，，不过丝印被涂抹了一层白色看不清，既然交换芯片一样，也是可以切换vlan隔离和聚合模式，应该是用一样的ic：hc32f002c4pz。

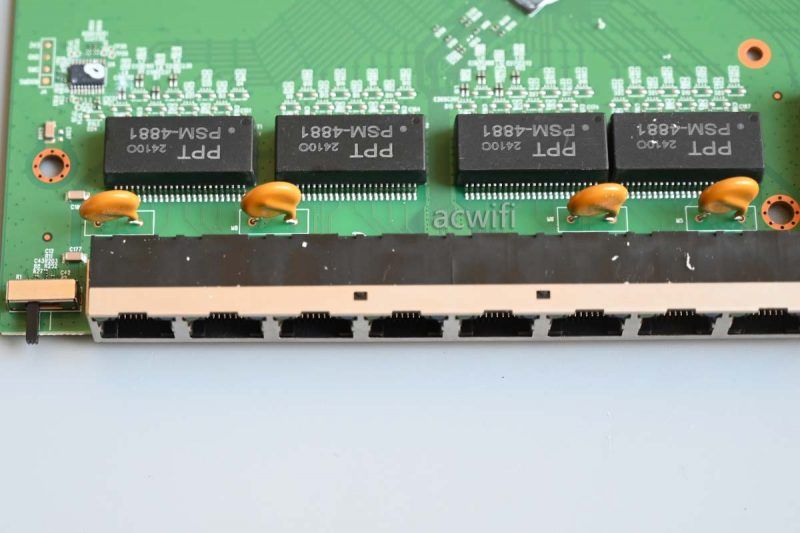

八个2.5g网口一共用了4颗压敏电压来做过压保护：

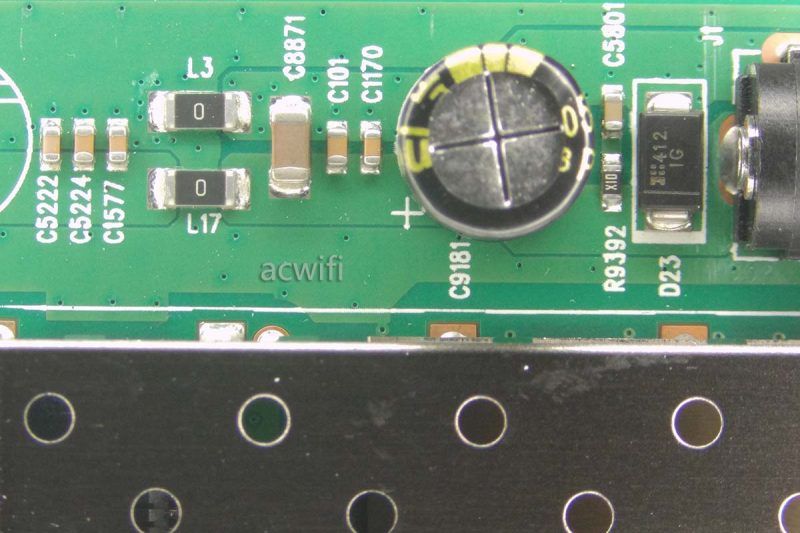

dc输入电路：

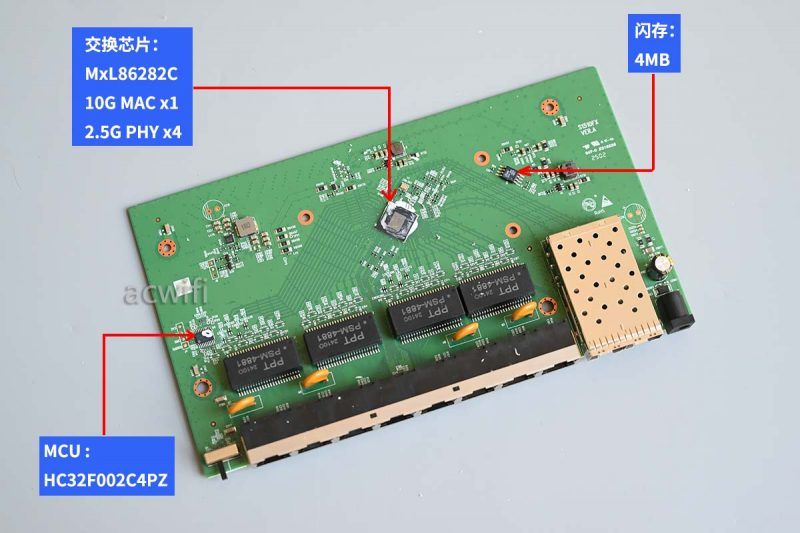

至此，这台,h3c s1510fx拆机完成，所有芯片型号汇总如下图：
h3c s1510fx-up的外包装：
这款交换机是可以支持poe供电：

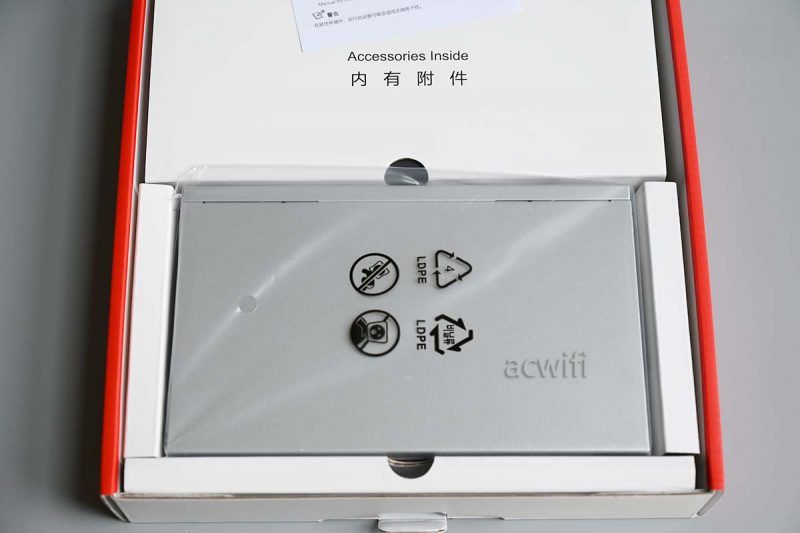

打开外包装：

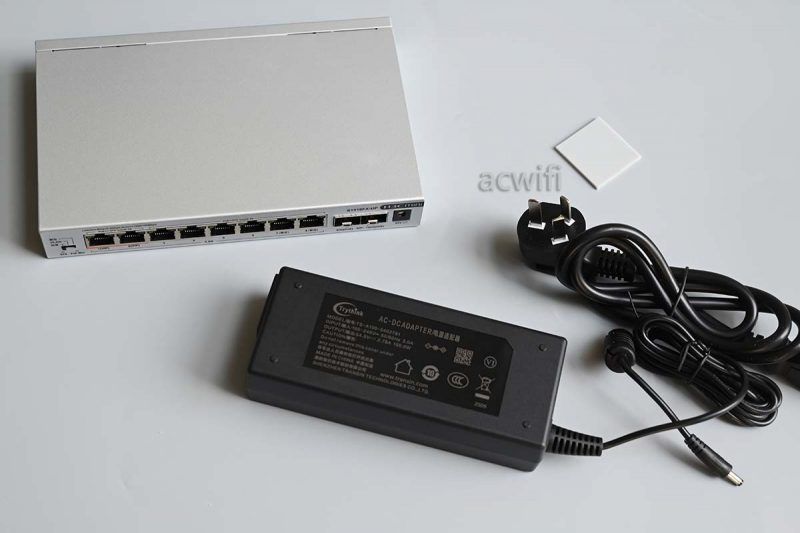

取出机身和配件 ：
