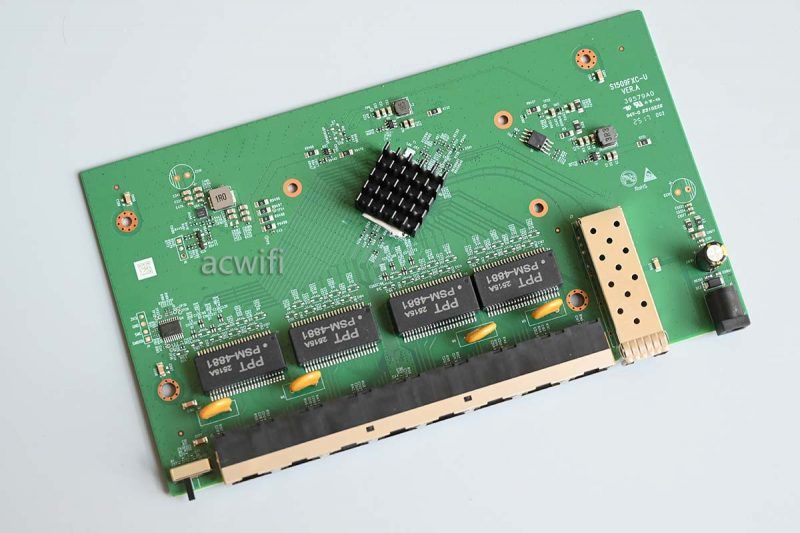

翻转看主板正面：

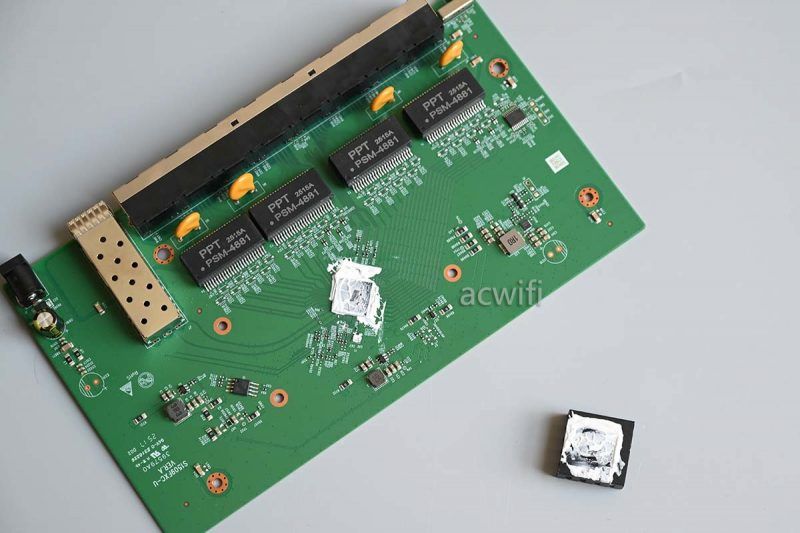

取下交换芯片上的散热片：

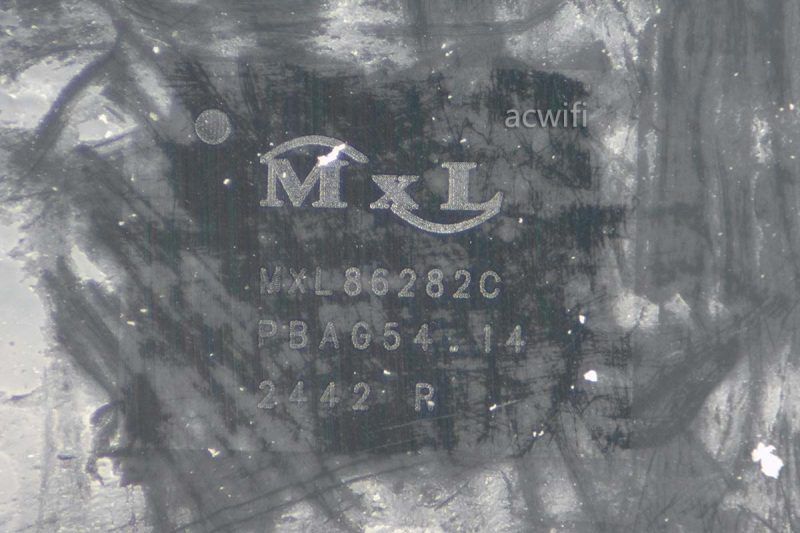

h3c s1509fxc-u的交换芯片型号是mxl86282c：
mxl86282c集成两个10g mac和八个2.5g phy，参数如下图：

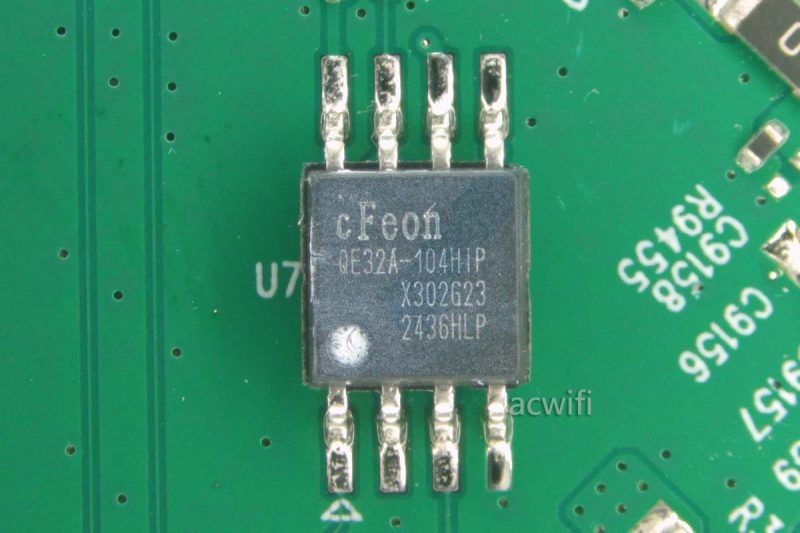

闪存芯片型号是en25qe32a-104hip，容量4mb：

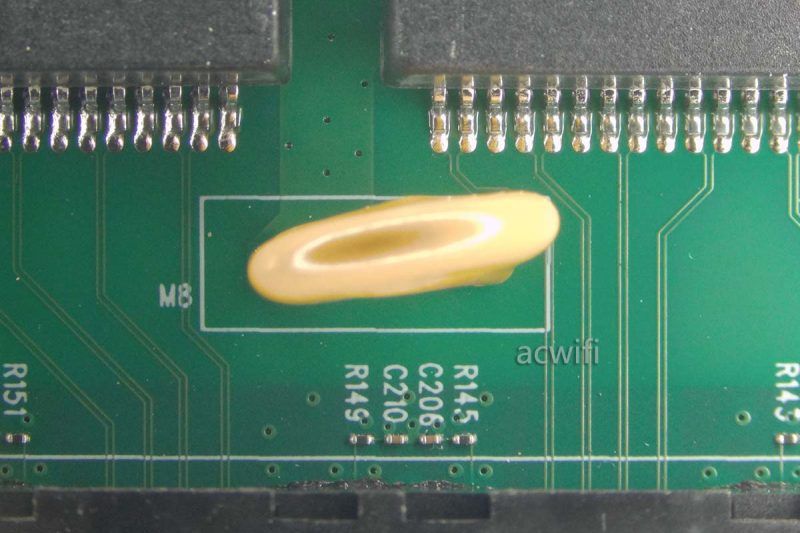

用了四颗压敏电阻为八个网口 做过压保护：

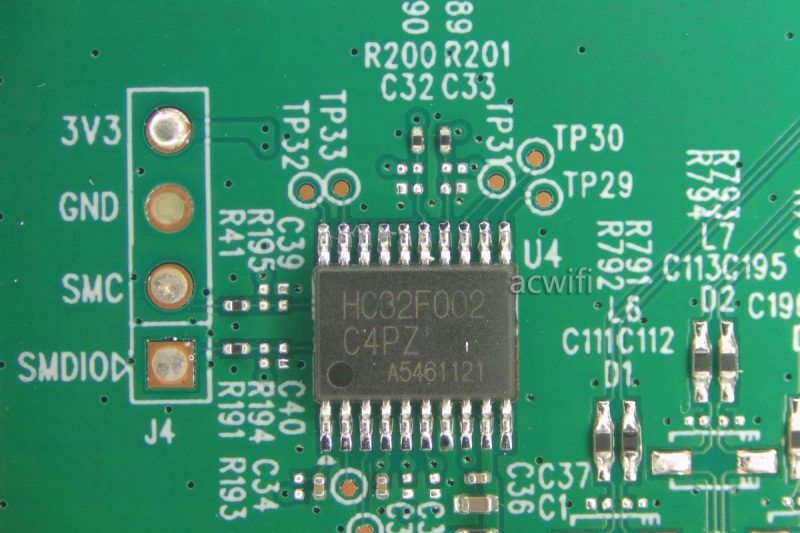

mcu芯片：hc32f002c4pz。

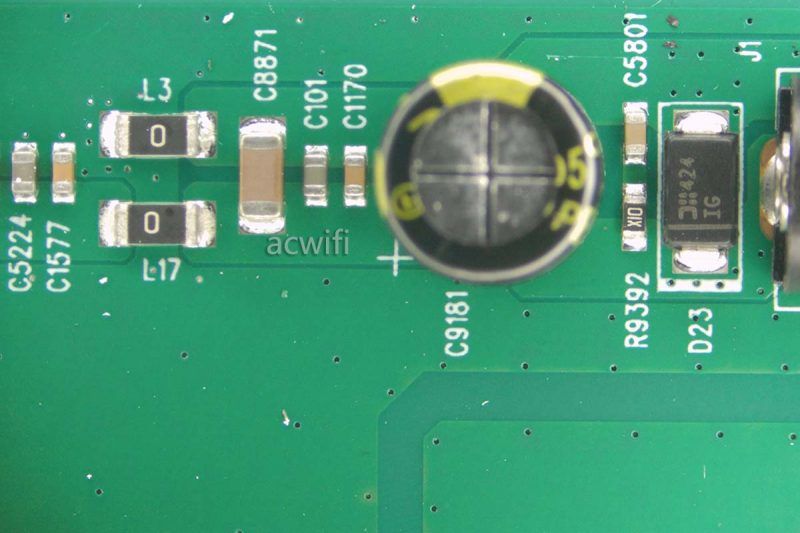

12v dc电源输入电路：

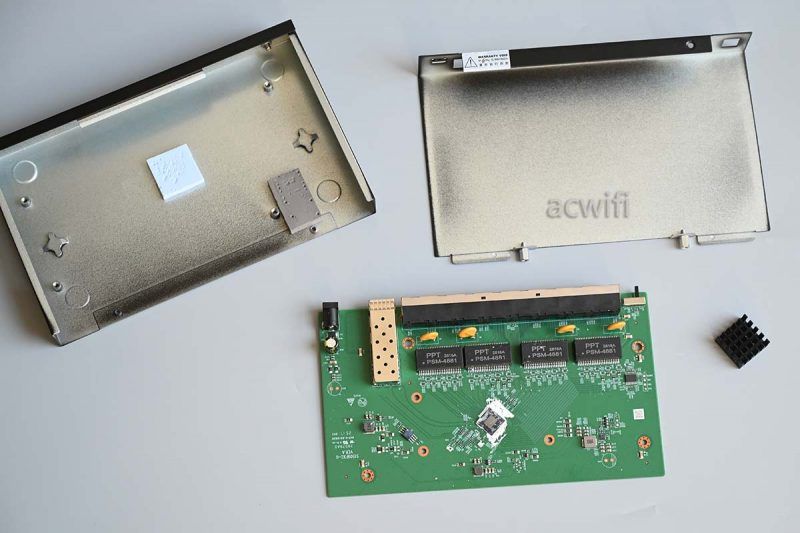

这台h3c s1509fxc-u拆机完成。

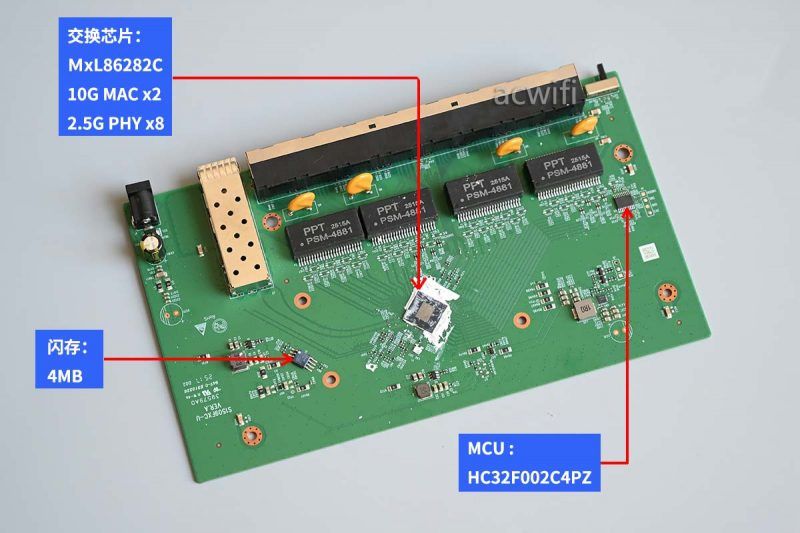

h3c s1509fxc-u交换机的芯片型号汇总图如下：
三、h3c s1510fx拆机

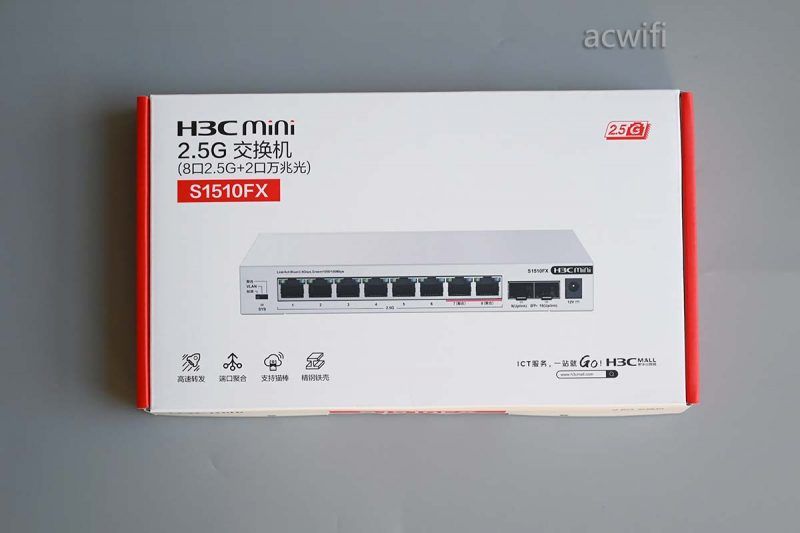

h3c s1510fx交换机的外包装：

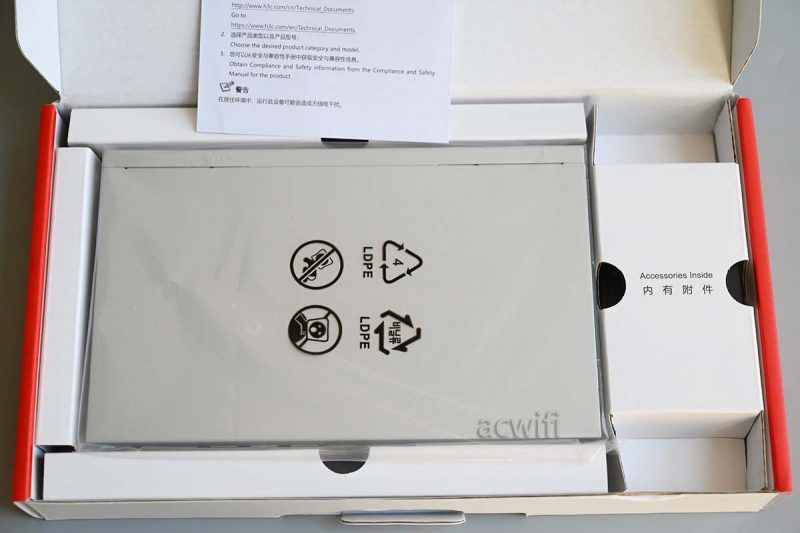

打开包装：

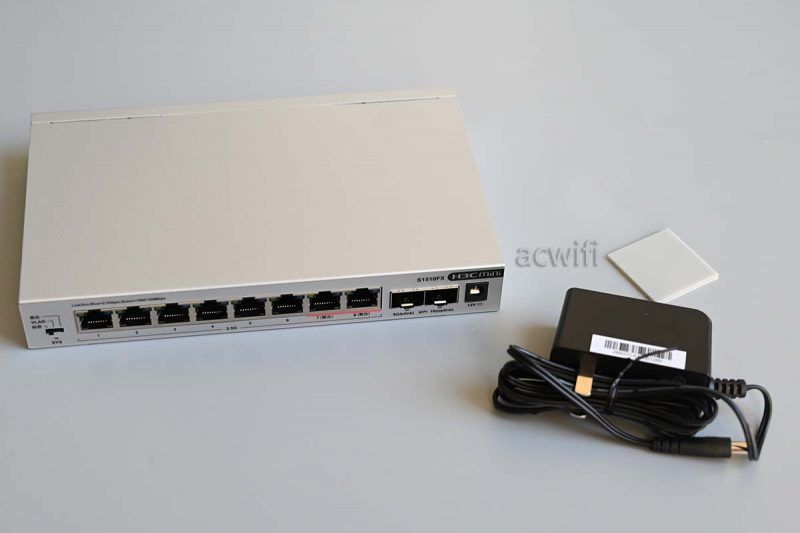

取出机身和配件 ：
