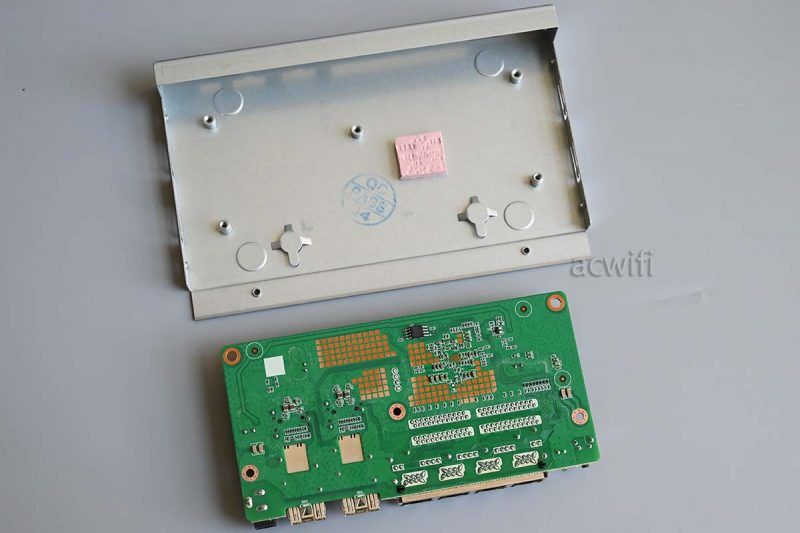

翻过主板背面，交换芯片背面有一片导热硅脂垫片，两个10g sfp+没有导热垫片，不过pcb板缕空了一部分，sfp+笼子散热也能好一些，不过最好贴个硅脂垫片。

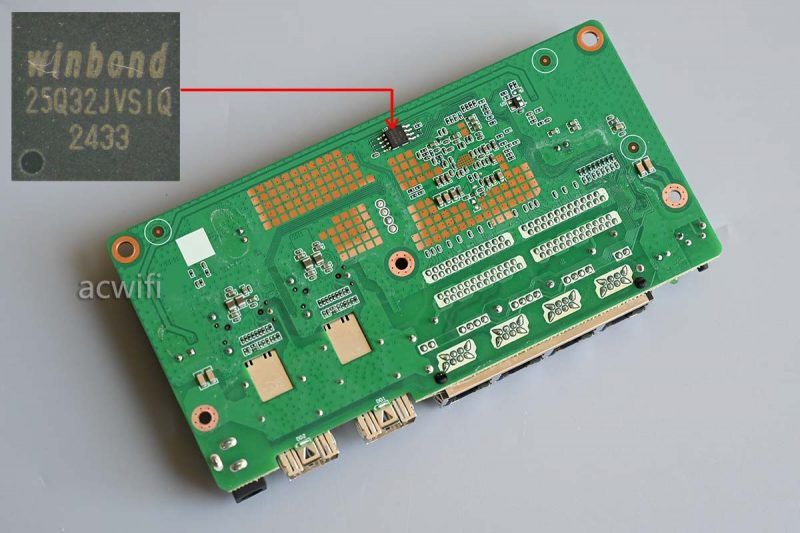

主板背面有一颗闪存芯片，型号是w25q32jvsiq，容量4mb：

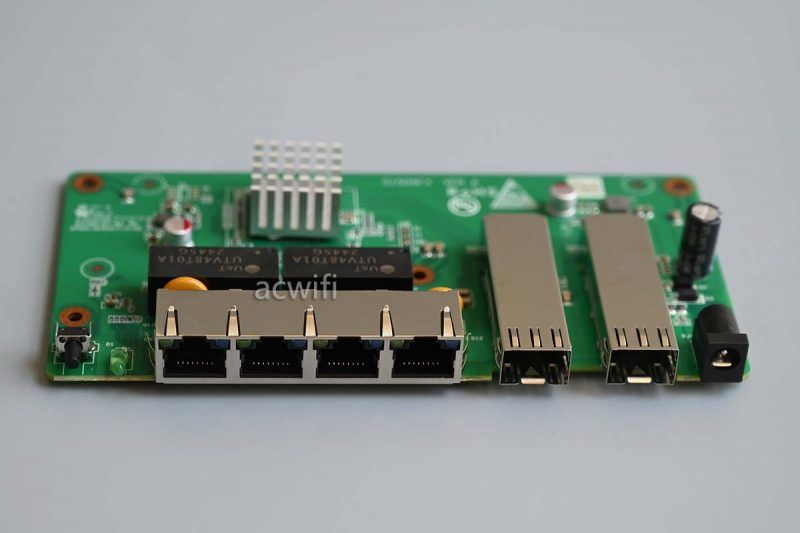

翻过来主板正面：

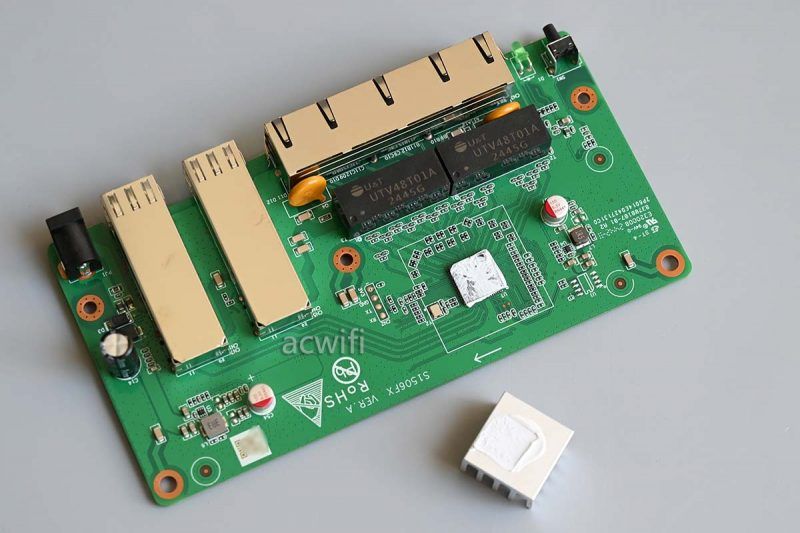

拆下交换芯片上的散热片：

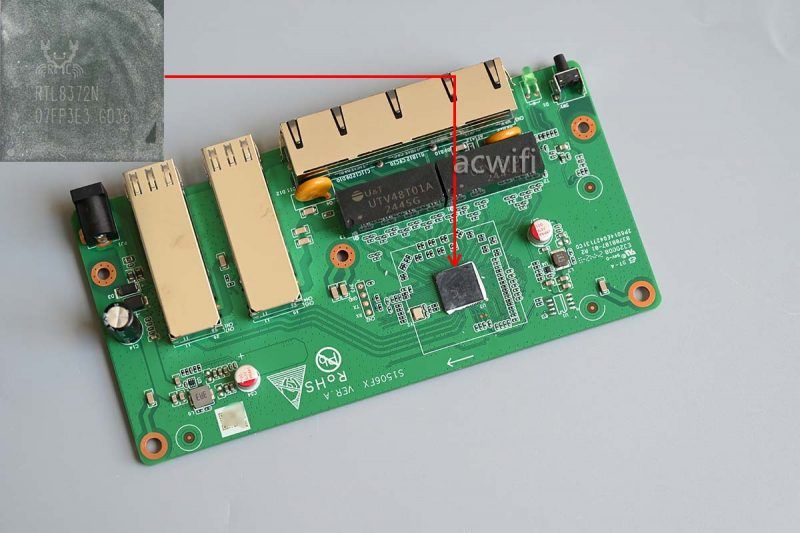

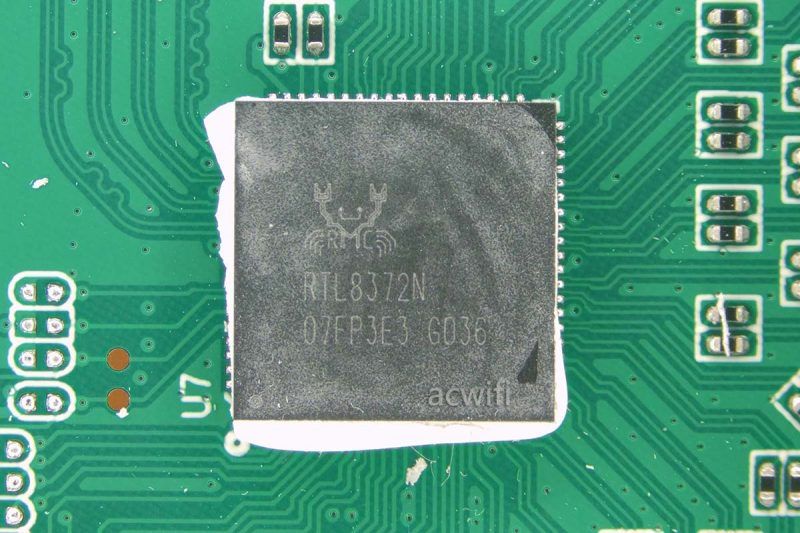

这台h3c f1506fx 交换机的芯片是rtl8372n，集成两个10g mac，集成四个2.5g phy。

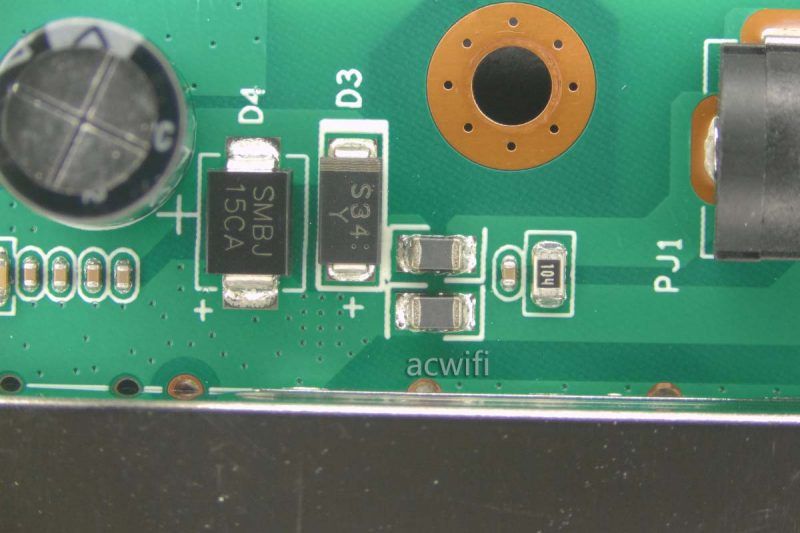

12v dc电源输入电路：

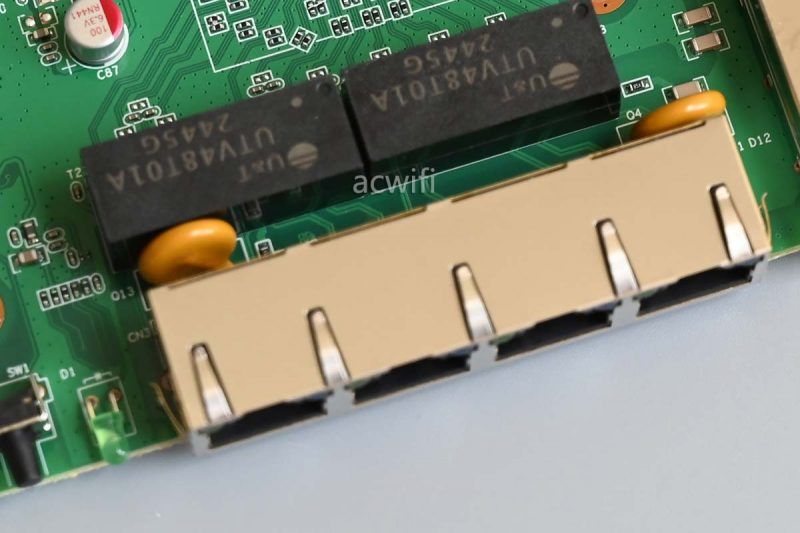

四个网口用了两颗压敏电阻，起到防雷过压保护。

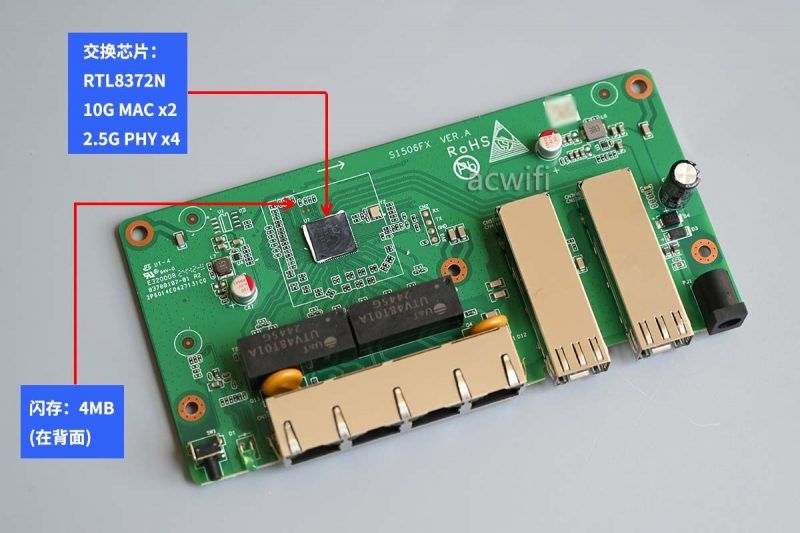

那这台h3c的f1506fx交换机拆机完成，芯片型号汇总如下图：

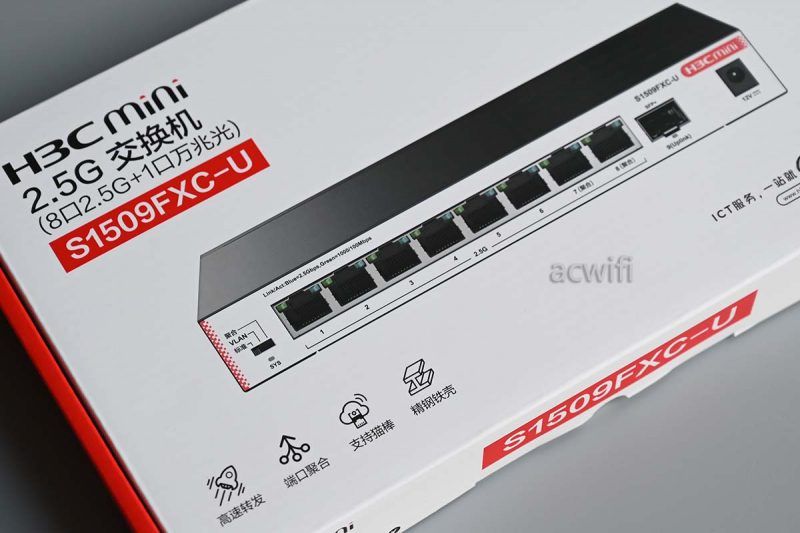

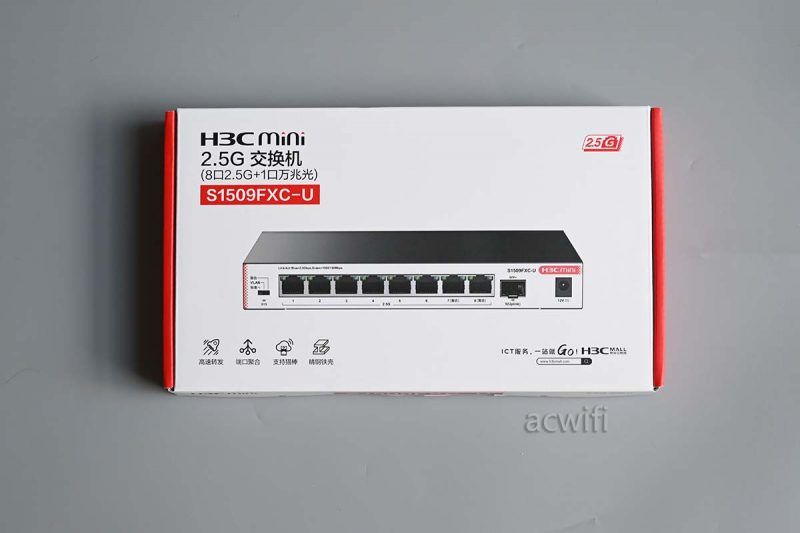

s1509fxc-u的外包装盒 ：

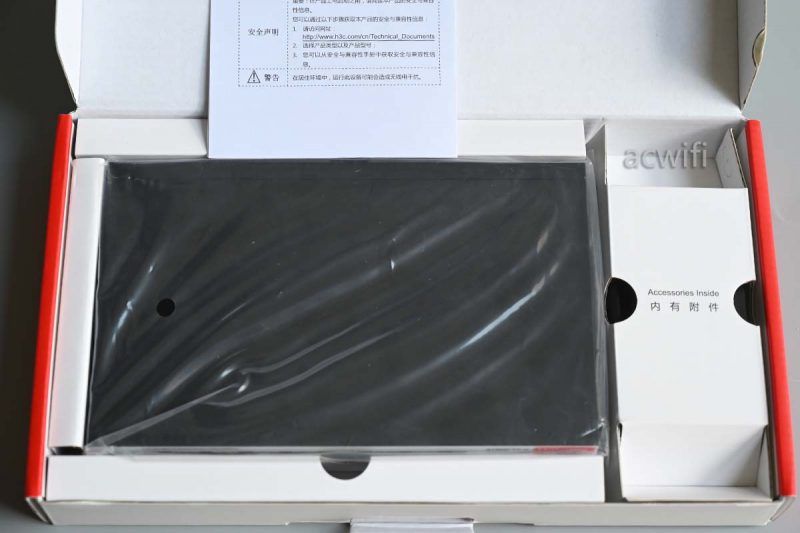

打开外包装：

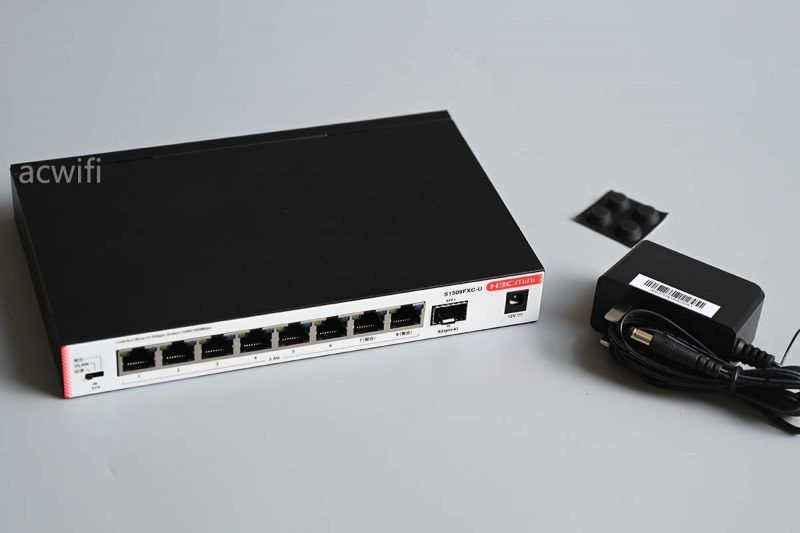

机身和配件 ：
