Linux下进程的CPU配置与线程绑定过程_Linux

1 基于进程的cpu配置

基于进程的cpu配置技术是指在linux操作系统中，通过调整进程的cpu使用率来实现对系统资源的合理分配和管理。这种技术可以用于限制特定进程的cpu使用，防止其占用过多的cpu资源，从而保证系统的稳定性和性能。

基于进程的cpu配置是指将一个进程绑定到特定的cpu核心或者cpu集合上运行。这样可以控制进程在特定的cpu资源上执行，以提高性能或实现特定的调度策略。

1.1 对cpu亲和力的配置

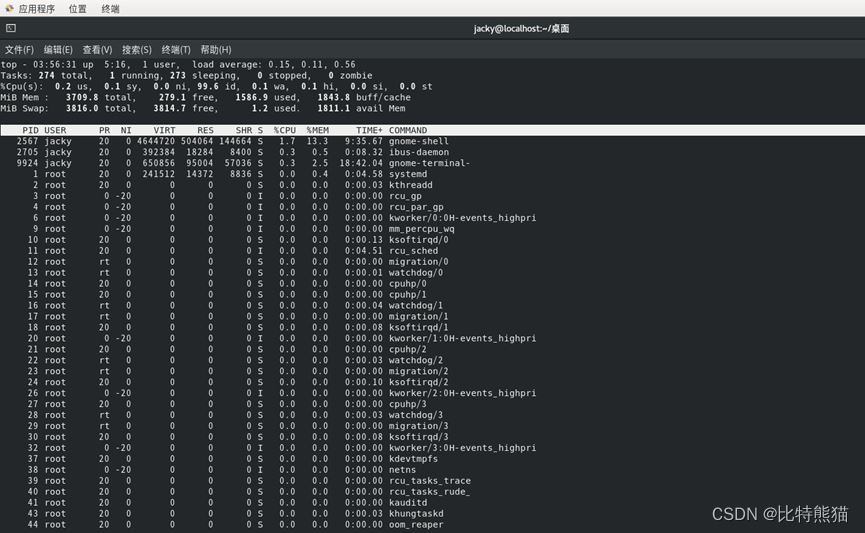

对于centos 8下的linux系统，首先可以使用top命令来查看当前的cpu占用率，如下图所示：

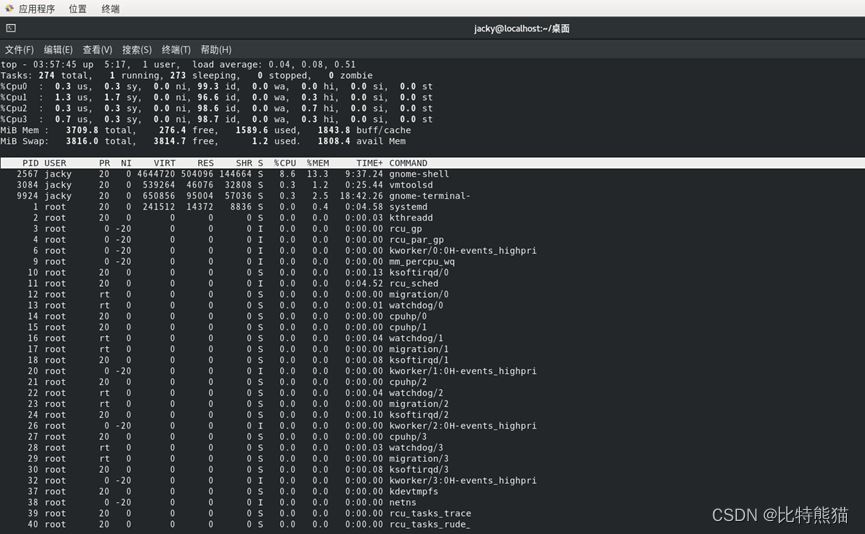

键盘上按数字1，可以以数据化的形式看到具体的使用情况，如下图：

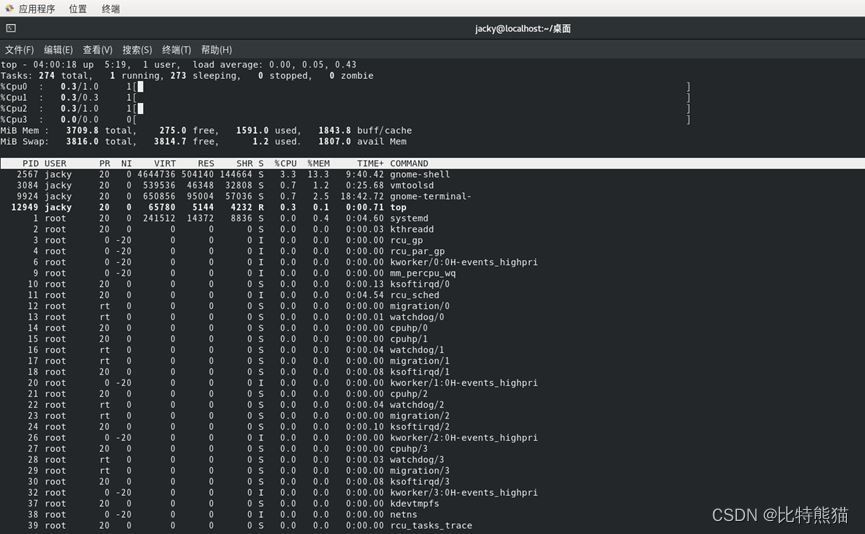

键盘上按字母t，可以以图形化的形式看到具体的使用情况，如下图：

可以看到，当前的cpu基本是空闲的状态。

这时候，我们写一个测试代码，让其挂在后台运行，例如下面的一个死循环函数：

#include <iostream>

int main()
{
    while (true) {
        // 在这里编写你的代码
        // 例如，输出一条信息
        std::cout << "hello, i am running in an infinite loop!" << std::endl;
    }

    return 0;
}

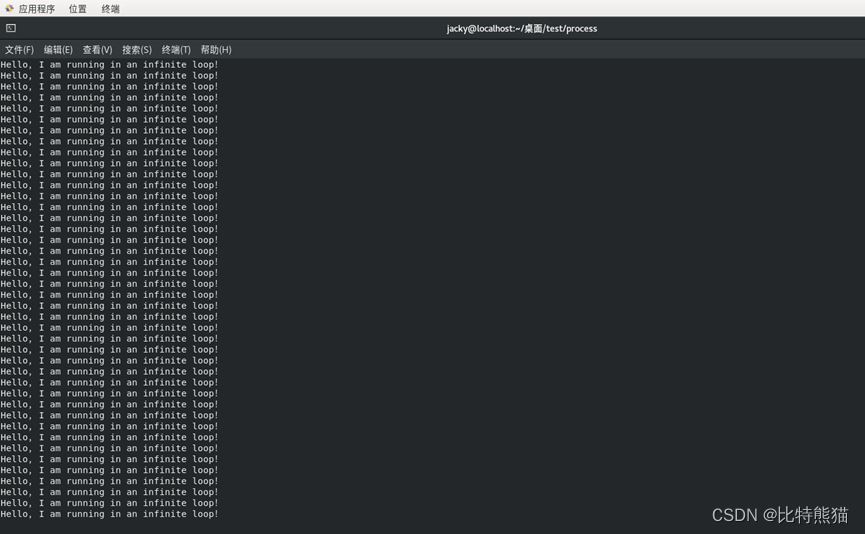

让其挂在后台运行着，暂时不管。

如下图：

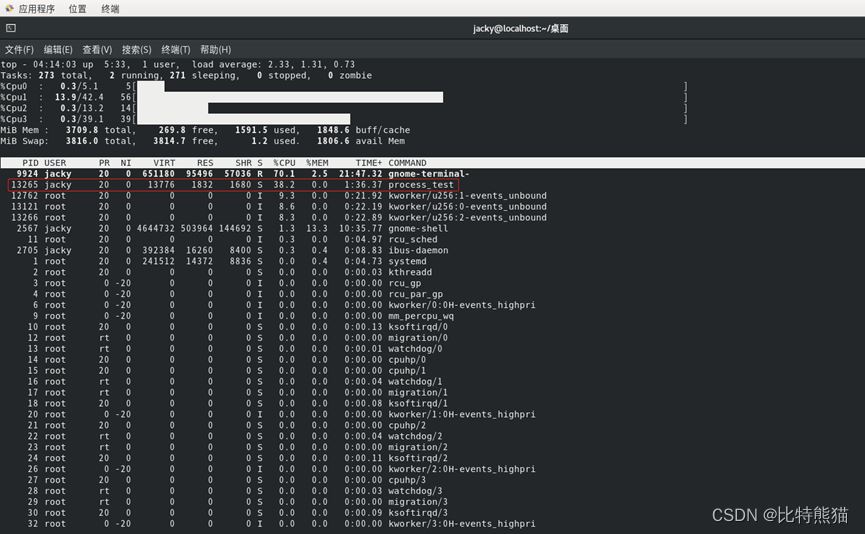

此时，我们再次使用top命令，来查看当前的cpu 状态，如下图：

可以看到，此时循环代码这个进程正在后台不停运行，此时的cpu占用率相比开始，非常的高。

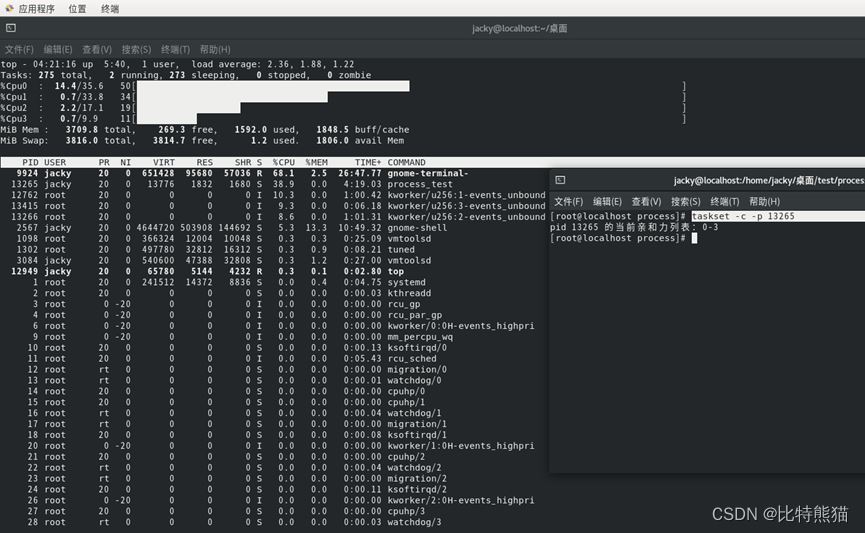

记住当前的进程pid，然后使用taskset -c -p 13265 命令查看当前进程的cpu亲和力。13265是当前进程的pid。

可以从输出的信息看出，pid 为13265的进程（即当前的测试进程）的亲和力cpu为0-3，即它同时运行在了0，1，2，3这四个cpu上面。

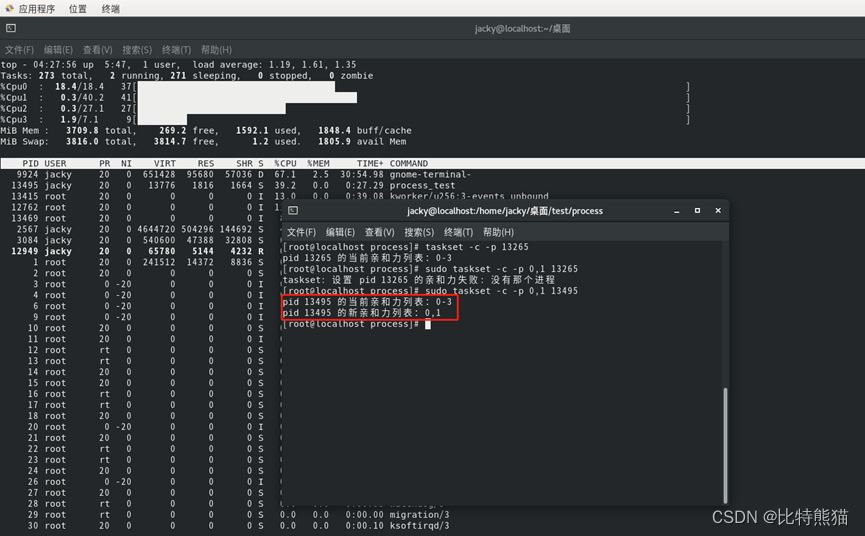

现在我们更改pid 为13265的进程（即当前的测试进程）的亲和力，将其改成只在0，1这两个cpu上面运行。如下图：

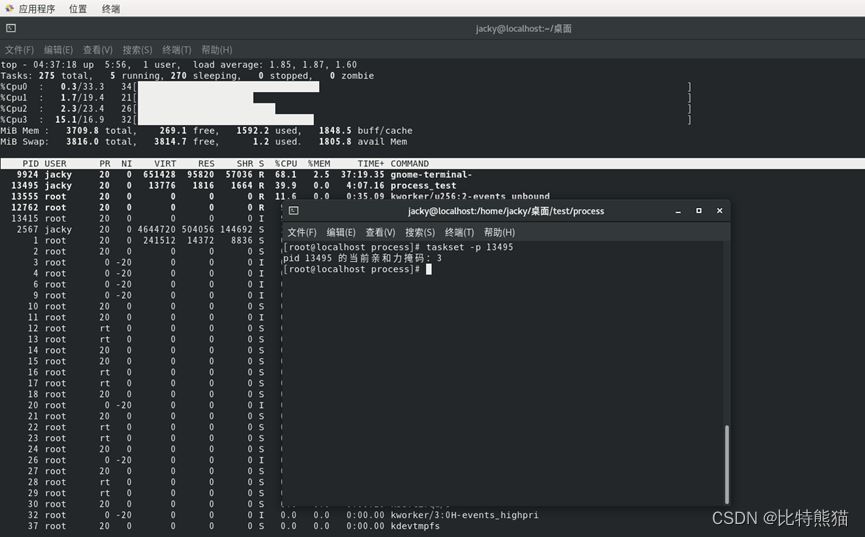

这里由于我使用了ctrl + c暂停了刚才的进程，然后重新启动该进程时，进程的pid变成了13495，不过这没有任何影响。可以看到，当前的进程新的亲和力列表为0，1，说明设置新的cpu亲和力成功。而pid 13495 的当前亲和力掩码为3，同样能说明亲和力设置成功。使用taskset命令来查看进程运行在哪个cpu上。

使用以下命令：

taskset -p < pid >

【请将< pid >替换为你要查看的进程的实际pid。】

该命令将显示进程的当前亲和力掩码，其中每个位表示一个cpu核心。例如，如果输出为pid 's current affinity mask: 3，表示进程当前在cpu核心0和1上运行，因为二进制表示为11。

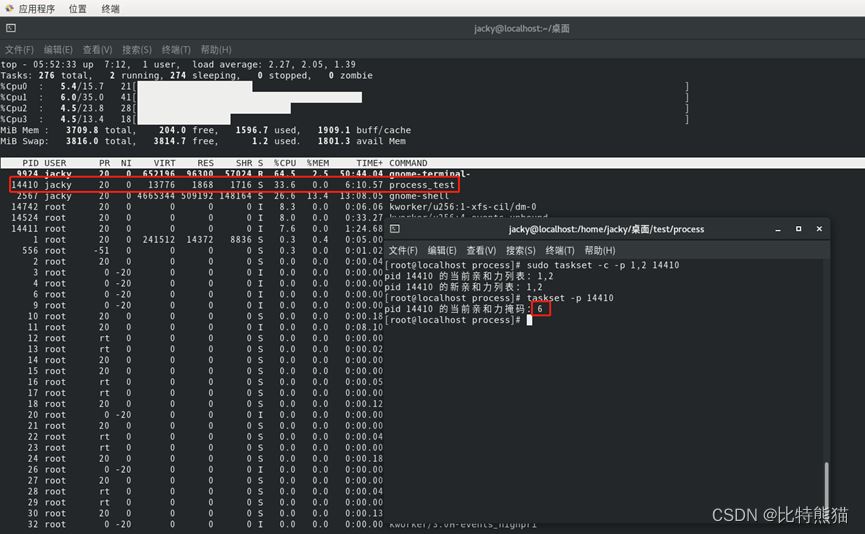

再次实验一下，这次我们将cpu亲和力设置在cpu 1，cpu2上，如下图：

由当前亲和力掩码可以看到，为6，说明此时运行在cpu1和cpu2上。（2^1 + 2^2 = 6）

1.2 绑定进程到指定cpu核上运行

查看cpu有几个核

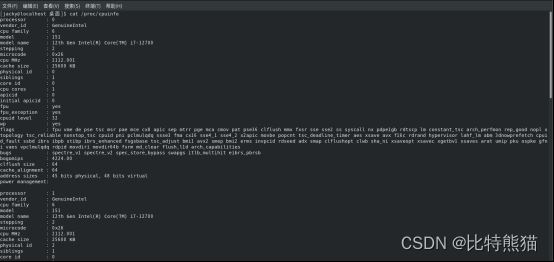

使用 cat /proc/cpuinfo 查看cpu信息，如下两个信息：

·processor：指明第几个cpu处理器
·cpu cores：指明每个处理器的核心数

以本机中虚拟机为例，有4个cpu（分别为：cpu0, cpu1, cpu2, cpu3），每个cpu有1个核。

也可以使用系统调用sysconf获取cpu核心数：

#include <unistd.h>

int sysconf(_sc_nprocessors_conf);/* 返回系统可以使用的核数，但是其值会包括系统中禁用的核的数目，因 此该值并不代表当前系统中可用的核数 */
int sysconf(_sc_nprocessors_onln);/* 返回值真正的代表了系统当前可用的核数 */

/* 以下两个函数与上述类似 */
#include <sys/sysinfo.h>

int get_nprocs_conf (void);/* 可用核数 */
int get_nprocs (void);/* 真正的反映了当前可用核数 */

使用 taskset 指令

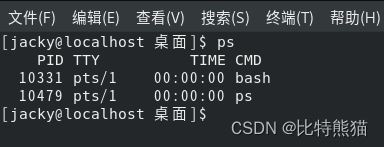

获取进程pid：

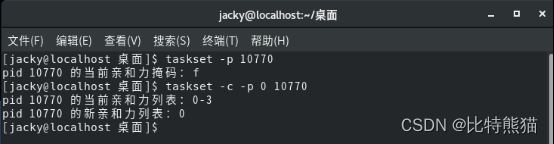

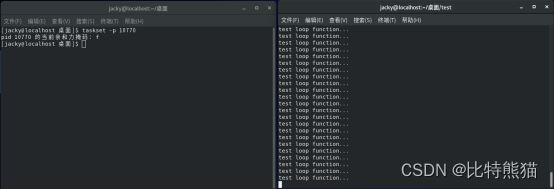

查看进程当前运行在哪个cpu上：

显示的十六进制f转换为二进制为最低四个是1，每个1对应一个cpu，所以进程运行在4个cpu上。

指定进程10770运行在cpu0上：

注意，cpu的标号是从0开始的，所以cpu0表示第1个cpu（第一个cpu的标号是0）。

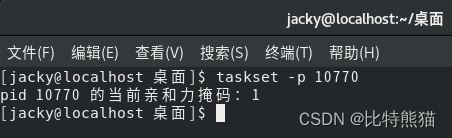

至此，就把应用程序绑定到了cpu0上运行，查看如下：

启动程序时绑定cpu：

例如启动时绑定到第二个cpu上，即cpu1：

使用sched_setaffinity系统调用

通过系统调用sched_setaffinity进行绑定，通过sched_getaffinity获取绑定关系。注意这对方法是进程级别的绑定。代码中指定cpu0和cpu3，我们可以通过top查看，两个cpu使用达到了100%，其他的cpu均不会（正常场景）。

sched_setaffinity可以将某个进程绑定到一个特定的cpu。

#define _gnu_source             /* see feature_test_macros(7) */
#include <sched.h>

/* 设置进程号为pid的进程运行在mask所设定的cpu上
 * 第二个参数cpusetsize是mask所指定的数的长度
 * 通常设定为sizeof(cpu_set_t)

 * 如果pid的值为0,则表示指定的是当前进程
 */
int sched_setaffinity(pid_t pid, size_t cpusetsize, cpu_set_t *mask);

int sched_getaffinity(pid_t pid, size_t cpusetsize, cpu_set_t *mask);/* 获得pid所指示的进程的cpu位掩码,并将该掩码返回到mask所指向的结构中 */

代码示例：

/*

*该程序演示了如何使用sched_setaffinity函数将线程绑定到特定的cpu核心上运行。
*程序首先创建了两个线程，然后使用sched_setaffinity函数将线程1绑定到cpu 0上，将线程2绑定到cpu 3上。
*运行时，可以通过查看输出的pid来确定程序的进程id。
*然后，程序将cpu_zero宏应用于一个cpu_set_t类型的变量mask，以将其初始化为空集。
*接下来，程序将cpu_set宏应用于mask，将cpu 0和cpu 3添加到集合中。
*最后，程序调用sched_setaffinity函数将mask应用于当前进程，将线程1绑定到cpu 0上，将线程2绑定到cpu 3上。
*线程创建成功后，程序使用pthread_join函数等待线程1和线程2的结束。
*/
#define _gnu_source             /* see feature_test_macros(7) */
#include <stdio.h>
#include <sys/types.h>
#include <unistd.h>
#include <sched.h>
#include <pthread.h>

void* testfunc(void* t) {
  while(1);
  return null;
}

int main()
{
  cpu_set_t mask; // 定义cpu_set_t类型的变量mask，用于存储cpu集合
  printf("pid=%d\n", getpid()); // 打印进程id
  cpu_zero(&mask); // 将mask初始化为空集
  cpu_set(0, &mask);//将cpu0绑定到mask中
  cpu_set(3, &mask);//将cpu3绑定到mask中

  // 将mask应用于当前进程，绑定线程到指定的cpu核心
  sched_setaffinity(0, sizeof(cpu_set_t), &mask) ;

  pthread_t tid1;//创建线程1
  if (pthread_create(&tid1, null, (void *)testfunc, null) != 0)
  {
    fprintf(stderr, "thread create failed\n"); // 线程创建失败，打印错误信息
    return -1;
  }
  pthread_t tid2;//创建线程2
  if (pthread_create(&tid2, null, (void *)testfunc, null) != 0)
  {
    fprintf(stderr, "thread create failed\n"); // 线程创建失败，打印错误信息
    return -1;
  }
  pthread_join(tid1, null); // 等待线程1结束
  pthread_join(tid1, null); // 等待线程2结束
  return 0;
}

执行结果如下图所示：

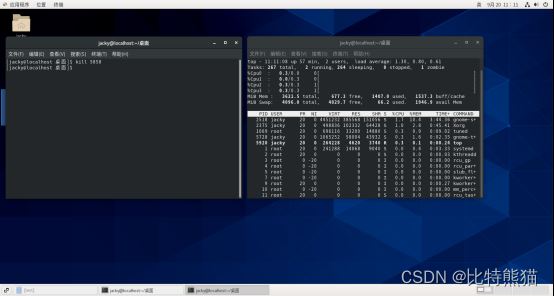

执行前：

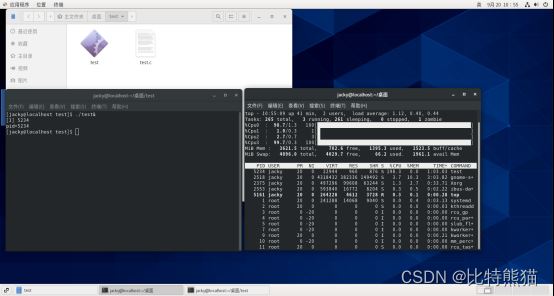

执行后：

2 基于线程的cpu配置

2.1 线程绑定：使用函数pthread_setaffinity_np

线程绑定cpu核心的意义：

在多核cpu中合理的调度线程在各个核上运行可以获得更高的性能。
在多线程编程中，每个线程处理的任务优先级是不一样的，对于要求实时性比较高的线程或者是主线程，对于这种线程我们可以在创建线程时指定其绑定到某个cpu核上，以后这个核就专门处理该线程。
这样可以使得该线程的任务可以得到较快的处理，特别是和用户直接交互的任务，较短的响应时间可以提升用户的体验感。

几个重要的宏操作：

一个线程的cpu亲合力掩码用一个cpu_set_t结构体来表示一个cpu集合,下面的几个宏分别对这个掩码集进行操作:

cpu_zero() 清空一个集合
cpu_set()与cpu_clr()分别对将一个给定的cpu号加到一个集合或者从一个集合中去掉
cpu_isset()检查一个cpu号是否在这个集合中

设置获取线程cpu亲和力状态：

sched_setaffinity(pid_t pid, unsigned int cpusetsize, cpu_set_t *mask)

该函数设置线程为pid的这个线程,让它运行在mask所设定的cpu上。

如果pid的值为0,则表示指定的是当前线程,使当前线程运行在mask所设定的那些cpu上。

第二个参数cpusetsize是mask所指定的数的长度。通常设定为sizeof(cpu_set_t)。

如果当前pid所指定的线程此时没有运行在mask所指定的任意一个cpu上,则该指定的线程会从其它cpu上迁移到mask的指定的一个cpu上运行。

sched_getaffinity(pid_t pid, unsigned int cpusetsize, cpu_set_t *mask)

该函数获得pid所指示的线程的cpu位掩码,并将该掩码返回到mask所指向的结构中。即获得指定pid当前可以运行在哪些cpu上。同样,如果pid的值为0。也表示的是当前进程。

简单的实例：

// 此代码不完整，只是帮助理解绑定过程
// 在创建线程时添加以下代码，可以将该线程绑定到1核
cpu_set_t mask;

// 将掩码清零
cpu_zero(&mask);

// 将1添加到掩码中
cpu_set(1, &mask);

// #将本线程绑定到1核
sched_setaffinity(0, sizeof(cpu_set_t), &mask);

查看线程是否运行在指定的核上：

实际工作中，为了方便查看线程的情况，会在创建线程时将相关信息保存到一个文件中，需要时用cat命令查看，内容包括创建了哪些线程、线程名称、线程id和pid、绑定的cpu核、优先级、调度方式等。

使用“top”命令查看：

top -d 2：查看线程的运行情况和cpu状态
按’h’ 和 1：在上一句的基础上可以查看更详细的信息。

从文件中得到线程pid和ppid，通过top命令，查看线程在哪个cpu核上运行，验证核绑定的核是否一样。

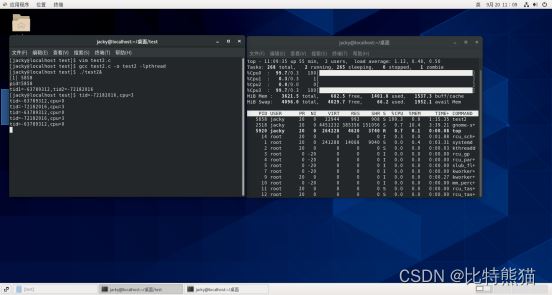

对于线程绑定，我们需要借助pthread库，通过函数pthread_setaffinity_np来设置绑定cpu关系。我们通过top查看，会发现cpu0和cpu3使用率达到100%。

代码实例：

/*
 *该程序演示了如何使用pthread_setaffinity_np函数将线程绑定到特定的cpu核心上运行。
 *程序首先创建了两个线程，然后使用pthread_setaffinity_np函数将线程1绑定到cpu 0上，将线程2绑定到cpu 3上。
 *运行时，可以通过查看输出的pid来确定程序的进程id。
 *然后，程序将cpu_zero宏应用于一个cpu_set_t类型的变量mask，以将其初始化为空集。
 *接下来，程序使用pthread_create函数创建线程1和线程2，并检查线程创建是否成功。
 *然后，程序打印出线程1和线程2的id。
 *程序使用cpu_set宏将cpu 0添加到mask中，并使用pthread_setaffinity_np函数将mask应用于线程1，将线程1绑定到cpu 0上。
 *然后，程序清除之前设置的mask，并将cpu 3添加到mask中，并使用pthread_setaffinity_np函数将mask应用于线程2，将线程2绑定到cpu   3上。
 *最后，程序使用pthread_join函数等待线程1和线程2的结束。
*/
#define _gnu_source             /* see feature_test_macros(7) */
#include <stdio.h>
#include <sys/types.h>
#include <unistd.h>
#include <sched.h>
#include <pthread.h>

void* testfunc(void* t) {
  int i = 3; // 初始化循环计数器为3
  while(i) { // 进入循环，条件为i非零
     sleep(5); // 休眠5秒
     printf("tid=%d,cpu=%d\n",pthread_self(), sched_getcpu()); // 打印线程id和cpu编号
     i--; // 计数器减一
  }
  while(1); // 进入无限循环
  return null;
}

int main()
{
  cpu_set_t mask; // 定义cpu集合
  printf("pid=%d\n", getpid()); // 打印进程id
  cpu_zero(&mask); // 清空cpu集合

  pthread_t tid1; // 定义线程tid1
  if (pthread_create(&tid1, null, (void *)testfunc, null) != 0)
  {
    fprintf(stderr, "thread create failed\n"); // 线程创建失败，打印错误信息
    return -1;
  }
  pthread_t tid2; // 定义线程tid2
  if (pthread_create(&tid2, null, (void *)testfunc, null) != 0)
  {
    fprintf(stderr, "thread create failed\n"); // 线程创建失败，打印错误信息
    return -1;
  }
  printf("tid1=%d,tid2=%d\n", tid1,tid2); // 打印线程tid1和tid2的值

  cpu_set(0, &mask); // 将cpu0加入cpu集合
  pthread_setaffinity_np(tid1, sizeof(cpu_set_t), &mask) ; // 设置线程tid1的cpu亲和性为cpu0

  // 清除之前设置，重新设置绑定cpu3
  cpu_zero(&mask); // 清空cpu集合
  cpu_set(3, &mask); // 将cpu3加入cpu集合
  pthread_setaffinity_np(tid2, sizeof(cpu_set_t), &mask) ; // 设置线程tid2的cpu亲和性为cpu3

  pthread_join(tid1, null); // 等待线程tid1结束
  pthread_join(tid1, null); // 等待线程tid2结束
  return 0;
}
