使用Python绘制3D堆叠条形图全解析_Python

在数据可视化的工具箱里，3d 图表总能带来眼前一亮的效果 —— 它突破了二维平面的限制，用立体空间展示多维度数据关系，让复杂的数据层级一目了然。今天我们要解锁的「3d 堆叠条形图」，就是一种能同时呈现类别、子类别、数值大小的强大可视化工具，特别适合展示具有分层结构的数据。无论是商业报表中的多维度业绩分析，还是科研数据中的多指标对比，它都能让你的数据呈现瞬间高级起来～

为什么选择 3d 堆叠条形图

先聊聊这种图表的独特优势：

三维空间的信息密度：x 轴和 y 轴分别代表两个独立维度（如产品类别、时间区间），z 轴通过堆叠高度展示多层数据（如不同子项的数值），单张图表可容纳传统二维图表 3 倍以上的信息。
堆叠逻辑的直观性：每个基底条形代表 x-y 轴交点的整体数据，不同颜色的层叠部分清晰展示各子项的贡献度，比如 “总销售额 = 产品 a + 产品 b + 产品 c” 的结构一目了然。
视觉冲击力强：立体效果让数据差异更具冲击力，配合颜色和透明度调整，即使是复杂数据集也能轻松驾驭。

适合场景举例：

企业季度报告：按「地区（x 轴）- 产品（y 轴）」展示「销售额 / 成本 / 利润」的三层堆叠。
学术研究：在「实验条件（x 轴）- 样本类型（y 轴）」上展示「指标 1 / 指标 2 / 指标 3」的数值对比。
教育数据分析：按「年级（x 轴）- 科目（y 轴）」呈现「及格率 / 优秀率 / 平均分」的多层数据。

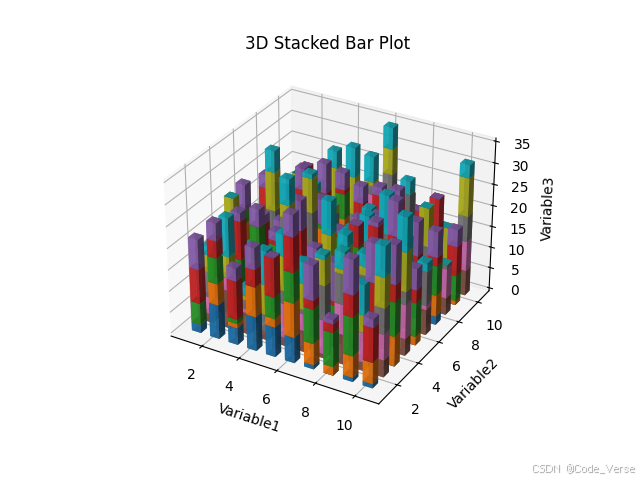

代码实现：从数据到 3d 世界的搭建

先奉上完整代码，我们将像拆解乐高积木一样解析每个关键模块：

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import axes3d

# generate random data
num_x = 10
num_y = 10
num_stacks = 5
data = np.random.randint(0, 10, size=(num_x, num_y, num_stacks))

# set up figure and 3d axis
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

x_positions = np.arange(1, num_x + 1)
y_positions = np.arange(1, num_y + 1)
dx = dy = 0.5  # width and depth of the bars

# plot stacked bars
for i, x in enumerate(x_positions):
    for j, y in enumerate(y_positions):
        bottom = 0
        for k in range(num_stacks):
            dz = data[i, j, k]
            ax.bar3d(x, y, bottom, dx, dy, dz, alpha=0.8)
            bottom += dz

# set labels and title
ax.set_xlabel('variable1')
ax.set_ylabel('variable2')
ax.set_zlabel('variable3')
ax.set_title('3d stacked bar plot')

plt.show()

核心代码逐行解析

阶段一：数据准备 —— 搭建数据立方体

num_x = 10
num_y = 10
num_stacks = 5
data = np.random.randint(0, 10, size=(num_x, num_y, num_stacks))

这是用户替换数据的核心区域！当前代码生成了一个 10x10x5 的三维数组，代表：
- x 轴有 10 个类别（num_x），比如 10 个销售区域
- y 轴有 10 个子类别（num_y），比如 10 种产品
- 每个 (x,y) 交点有 5 层堆叠数据（num_stacks），比如 5 个季度的指标
如何替换自己的数据？
- 如果你有现成的三维数组（形状为 [num_x, num_y, num_stacks]），直接替换data即可：

data = your_3d_data  # 例如从文件读取的numpy数组

若数据是二维表格（如 excel 中的长表格），需要先转换为三维结构。例如，假设你的数据是：

variable1	variable2	stack1	stack2	stack3
1	1	5	3	2
1	2	4	6	1
...	...	...	...	...

可以用pandas重组数据：

import pandas as pd
df = pd.read_csv('your_data.csv')
num_x = df['variable1'].nunique()
num_y = df['variable2'].nunique()
num_stacks = 3  # 假设堆叠层数为3
data = df.pivot_table(
    values=['stack1', 'stack2', 'stack3'],
    index='variable1',
    columns='variable2'
).values.transpose(1, 0, 2)  # 调整维度顺序为(num_x, num_y, num_stacks)

阶段二：场景搭建 —— 创建 3d 画布

projection='3d'是激活三维坐标轴的关键，matplotlib 的axes3d类会负责处理立体空间的渲染。
可以通过fig.set_size_inches(10, 8)调整画布大小，数据量较大时建议增大画布，避免条形过于拥挤。

阶段三：主体绘制 —— 堆叠条形的魔法循环

x_positions = np.arange(1, num_x + 1)
y_positions = np.arange(1, num_y + 1)
dx = dy = 0.5  # 条形的宽度和深度

x_positions和y_positions定义了每个基底条形在 x-y 平面的位置，默认从 1 开始（避免坐标 0 导致的视觉混淆）。
dx和dy控制条形的宽度和深度（三维中的 x 和 y 方向尺寸），数值越小，条形越纤细；建议设置为小于 1 的值（如 0.8），留出条形间的间隔。

for i, x in enumerate(x_positions):
    for j, y in enumerate(y_positions):
        bottom = 0  # 堆叠基底高度初始化为0
        for k in range(num_stacks):
            dz = data[i, j, k]  # 第k层的高度
            ax.bar3d(x, y, bottom, dx, dy, dz, alpha=0.8)  # 绘制单层条形
            bottom += dz  # 基底高度累加上当前层高度

这是三层嵌套循环，核心逻辑是：

外层循环遍历 x 轴每个类别（i 对应 x_positions 的索引）
中层循环遍历 y 轴每个子类别（j 对应 y_positions 的索引）
内层循环遍历每个堆叠层（k 对应 num_stacks），从基底开始逐层叠加

ax.bar3d的参数解析：

x, y：条形在 x-y 平面的中心坐标
bottom：条形底部在 z 轴的起始位置（即下层条形的顶部高度）
dx, dy：条形在 x 和 y 方向的宽度（建议保持一致以避免视觉变形）
dz：条形在 z 轴的高度（即当前层的数据值）
alpha=0.8：设置透明度，避免多层堆叠时颜色过深遮挡数据

细节优化

1. 颜色定制：给每层条形穿上不同的 “外衣”

当前代码使用默认颜色，可能导致多层堆叠时难以区分。可以通过color参数自定义每层颜色：

# 定义每层的颜色（建议使用明度差异大的颜色）
stack_colors = ['#ff5733', '#33ff57', '#3357ff', '#ff33f7', '#f7ff33']

# 在绘制时传入颜色
ax.bar3d(x, y, bottom, dx, dy, dz, color=stack_colors[k], alpha=0.8)

2. 坐标轴优化：让标签清晰易读

ax.set_xticks(x_positions)  # 设置x轴刻度为实际位置
ax.set_yticks(y_positions)  # 设置y轴刻度为实际位置
ax.tick_params(axis='x', labelsize=8, rotation=15)  # 旋转x轴标签避免重叠
ax.tick_params(axis='y', labelsize=8, rotation=10)  # 微调y轴标签角度

3. 视角调整：找到最佳观察角度

ax.view_init(elev=30, azim=45)  # elev：仰角，azim：方位角
# 常用组合：
# 正前方视角：elev=90, azim=0
# 俯视视角：elev=60, azim=30

4. 添加数据标签：让数值一目了然（进阶）

for i, x in enumerate(x_positions):
    for j, y in enumerate(y_positions):
        bottom = 0
        for k in range(num_stacks):
            dz = data[i, j, k]
            # 计算条形顶部中心坐标
            x_center = x + dx/2
            y_center = y + dy/2
            z_top = bottom + dz/2
            ax.text(x_center, y_center, z_top, f'{dz}', ha='center', va='center')
            bottom += dz

5. 背景与网格：提升视觉舒适度

ax.grid(false)  # 关闭默认网格，避免干扰
ax.xaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))  # 透明化坐标轴背景
ax.yaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))
ax.zaxis.set_pane_color((1.0, 1.0, 1.0, 0.0))

应用场景：3d 堆叠图的实战案例

案例 1：电商平台多维度销售分析

x 轴：省份（10 个地区）
y 轴：产品类别（10 种商品）
堆叠层：销售额、成本、利润、订单量、退货量（5 层数据）
通过颜色区分各层，能快速定位 “高销售额但高退货” 的异常区域，或 “低成本高利润” 的明星产品组合。

案例 2：气候数据多指标对比

x 轴：月份（12 个月）
y 轴：城市（5 个代表城市）
堆叠层：降水量、平均气温、湿度、风速、日照时长（5 层数据）
立体展示让不同城市的气候特征对比更直观，比如 “某城市夏季降水量远高于其他城市” 的模式一目了然。

案例 3：教育领域学生表现分析

x 轴：学科（语文、数学、英语等 8 科）
y 轴：班级（6 个班级）
堆叠层：平均分、优秀率、及格率、低分率、缺考率（5 层数据）
帮助教育管理者快速发现 “某班级数学及格率低但优秀率高” 的两极分化现象，或 “某学科全年级缺考率异常” 的问题。

避坑指南：3d 图表的常见问题与解决方案

数据遮挡问题

现象：上层条形遮挡下层数据，尤其是堆叠层数多或透明度低时。
解决方案：
- 增加透明度（alpha=0.6）
- 调整视角，让上层条形 “倾斜” 露出下层（通过view_init设置仰角和方位角）
- 减少堆叠层数（建议不超过 6 层，超过后信息会过载）

性能卡顿

现象：数据量过大（如 20x20x10）时，绘图速度变慢。
解决方案：
- 简化数据：对稀疏数据进行聚合（如求平均值）
- 降低图形复杂度：减小dx/dy值，或关闭不必要的网格和背景渲染

颜色混淆

现象：相近颜色的堆叠层难以区分。
解决方案：
- 使用色盲友好调色板（如plt.cm.tab10）
- 在每层条形顶部添加数据标签（见前文代码）
- 在图例中说明各层颜色对应的含义（需额外编写图例代码）

进阶玩法：让 3d 图表更动态

1. 交互式旋转与缩放

matplotlib 默认支持鼠标交互：

左键拖动：旋转视角

右键拖动：平移画布

滚轮：缩放视图

配合plt.ion()（交互模式），可以在 jupyter notebook 中实时调整视角。

2. 动画效果（生成 gif）

from matplotlib.animation import funcanimation

def update(frame):
    ax.view_init(elev=30, azim=frame)  # 动态改变方位角
    return fig,

ani = funcanimation(fig, update, frames=np.linspace(0, 360, 30), repeat=true)
ani.save('3d_bar_animation.gif', writer='pillow')

3. 与其他图表结合

将 3d 堆叠图与 2d 趋势图组合，形成多视图仪表盘：

fig, (ax3d, ax2d) = plt.subplots(1, 2, figsize=(15, 6), subplot_kw={'projection': '3d'})
# 在ax3d绘制堆叠图，在ax2d绘制x轴总和的折线图

结语：让数据在三维空间中舞动

3d 堆叠条形图就像一个数据舞台，每个条形都是舞台上的舞者，用高度和颜色演绎数据的故事。通过今天的教程，你已经掌握了从数据准备到细节优化的全流程，现在只差替换成你自己的数据啦！

替换数据的关键步骤回顾：

确保你的数据是三维数组，形状为[num_x, num_y, num_stacks]
替换代码中data = np.random.randint(...)这一行，直接赋值为你的数据
根据数据含义修改坐标轴标签（set_xlabel/set_ylabel/set_zlabel）和标题

快去试试吧！无论是分析商业数据还是科研成果，这种立体可视化方式都会让你的报告瞬间提升一个档次～
