简介

通过微软的nps角色实现一个radius服务器，身份验证和证书使用微软adcs、adds。

最终可实现通过ad用户进行802.1x协议进行接入认证，配置到接入交换机和wlc（无线控制器），可通过安全组分配指定vlan。

ps：加入域控的windows终端可无感认证（通过组策略和域控下发ca。）

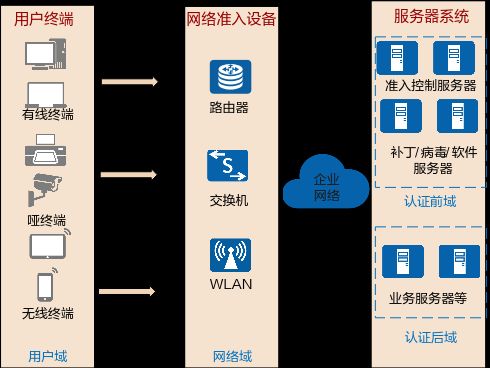

示意图

什么是 802.1x？

802.1x 是由ieee（电气和电子工程师协会）定义的一个网络访问控制标准，主要用于局域网（lan）和无线局域网（wlan）的端口级接入控制，保障网络安全。

核心作用

通过身份验证机制控制设备（如计算机、手机）接入网络的权限。
防止未授权设备访问网络资源。
常用于有线网络接入（以太网）和无线wi-fi网络的安全访问。

802.1x的组成角色

supplicant（客户端）网络接入设备（例如电脑、手机）上运行的客户端软件，负责向网络请求访问权限并提供身份凭证（如用户名/密码、证书等）。
*authenticator（认证者）*网络设备（如交换机端口、无线接入点ap），作为中介，控制端口是否开放，必须通过认证服务器的授权后才能放行流量。
*authentication server（认证服务器）*通常为radius服务器（如微软nps），负责接收认证请求并验证supplicant的身份，根据策略决定是否允许访问。

工作流程简述

设备（supplicant）连接到交换机/无线ap（authenticator）。
authenticator暂时将端口置为封闭状态，只允许传输802.1x相关认证流量。
supplicant发送认证请求，authenticator转发给认证服务器（radius服务器）。
认证服务器验证身份（比如用户名密码、数字证书等）。
认证成功，authenticator开放端口，允许设备正常访问网络。
认证失败，则拒绝访问。

802.1x常见应用

企业无线网络身份验证（结合wpa2-enterprise）。
有线网络的设备级访问控制，防止非法设备接入。
配合radius服务器实现统一身份管理与安全审计。

802.1x与radius/nps的关系

802.1x定义如何请求和控制网络接入。
radius协议用于802.1x架构中，作为认证服务器和认证者之间的协议来传输认证信息。
微软nps可作为认证服务器实现，处理802.1x中的认证请求。

https://info.support.huawei.com/info-finder/encyclopedia/zh/nac.html

微软nps和radius概念

什么是 radius？

radius（remote authentication dial-in user service） 是一种网络协议，用于实现用户的远程身份验证、授权和计费（aaa）。它常用于vpn、无线接入点（wi-fi）、拨号接入等需要身份验证的场景。

功能（aaa）：
- 身份验证（authentication）：核实用户身份。
- 授权（authorization）：确定用户可以访问的资源和权限。
- 计账（accounting）：记录用户访问资源的相关信息。
工作方式：
- 终端设备（如无线ap、交换机、vpn服务器）作为radius客户端，将用户的认证请求发送给radius服务器。
- radius服务器验证后返回认证结果，授权或拒绝用户访问。
协议特点：
- 使用udp端口1812（认证）和1813（计费）或旧端口1645/1646。
- 传输过程中密码使用共享密钥加密（但整体安全性一般建议结合其它技术如ipsec）。

什么是微软nps？

微软nps（network policy server） 是微软windows server系统中实现radius服务器功能的服务组件。

作用：
- 是微软的radius服务器和代理解决方案。
- 支持身份验证、授权和计费功能。
- 结合active directory域，支持基于用户组、时间、设备等条件的策略控制。
功能特点：
- 支持多种身份验证协议，如peap、eap-tls等，适合无线网络和vpn的安全接入。
- 能作为radius代理，转发请求到其他radius服务器。
- 支持配置网络策略，实现灵活的访问控制。
使用场景：
- 企业无线网络控制用户接入。
- vpn服务器扩展用户认证。
- 需要集中身份认证及访问控制的场合。

nps和radius的关系

radius是一种协议标准，而nps是微软基于radius协议实现的服务器端软件。
nps本质上就是windows环境下的radius服务器。
通过nps，管理员可以配置和管理radius服务，实现对网络访问的集中身份认证和控制。

总结

名称	类型	作用	举例/说明
radius	网络协议	远程身份验证、授权和计费	802.1x、vpn、wi-fi认证协议
微软nps	服务软件（radius服务器）	根据radius协议，实现身份验证和策略管理	windows server 中的radius服务器

为nps服务器申请计算机证书 - 用于peap eap-mschapv2

注意：需要已加入域控，且域控中有ad 证书服务器。

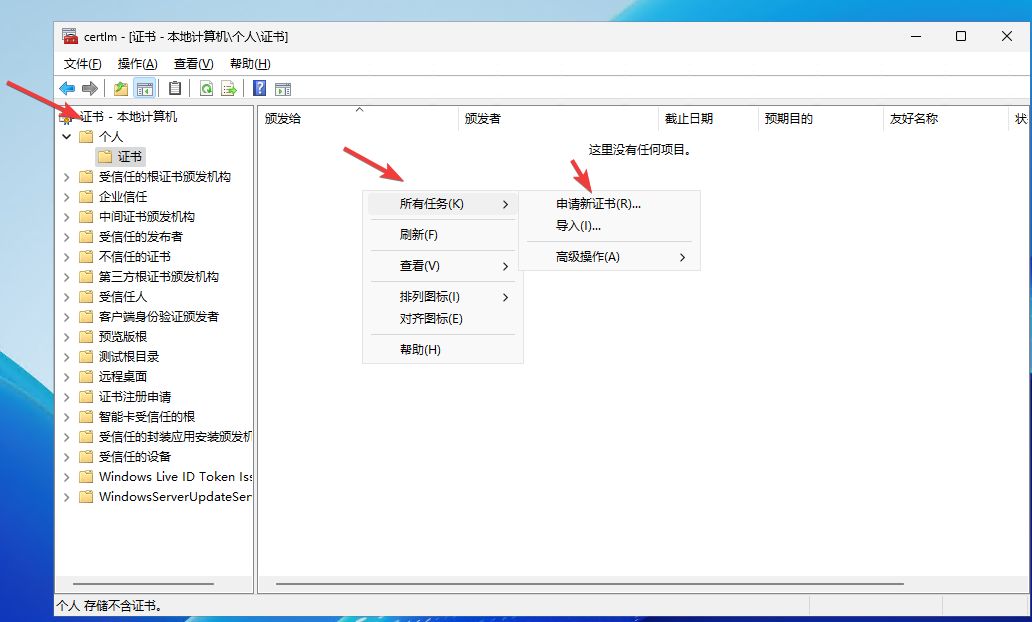

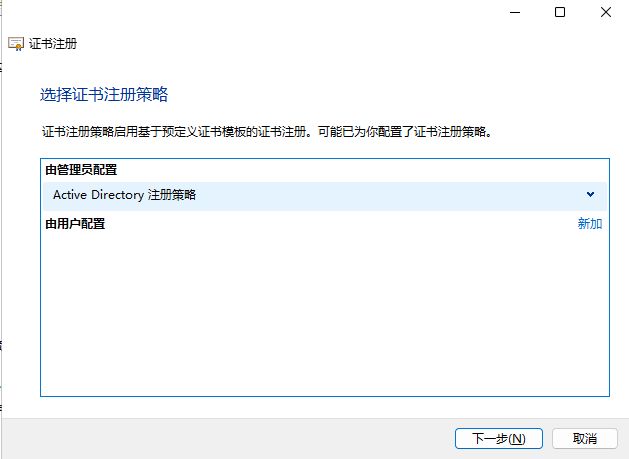

打开 certlm.msc，点击个人 > 证书右键 > 所有任务> 申请新证书。

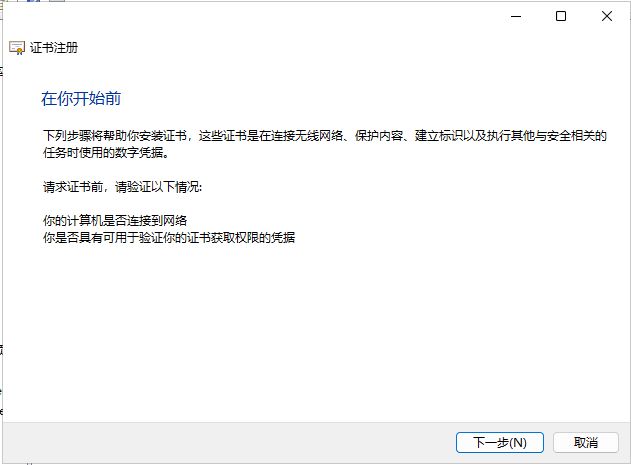

下一步

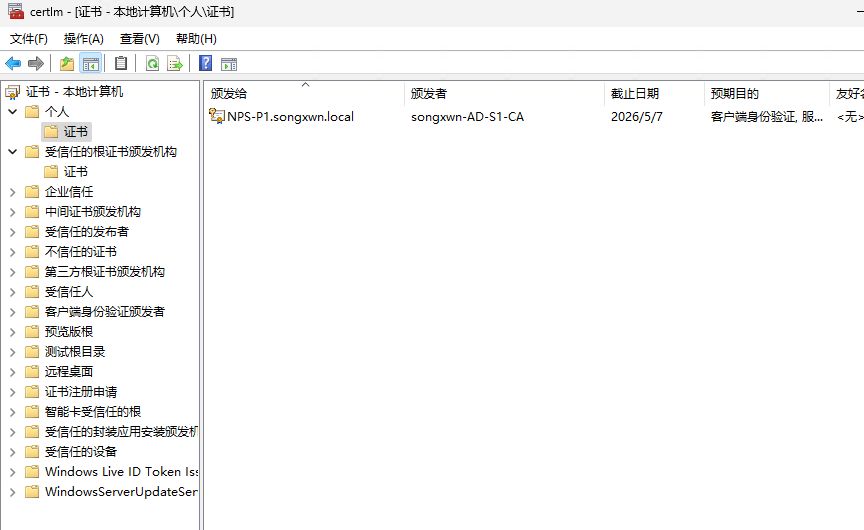

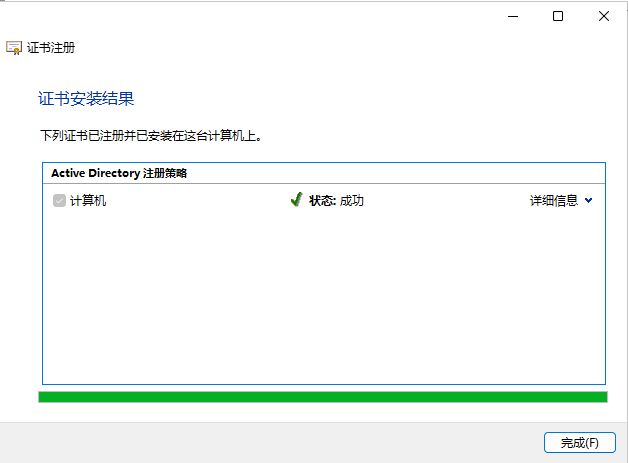

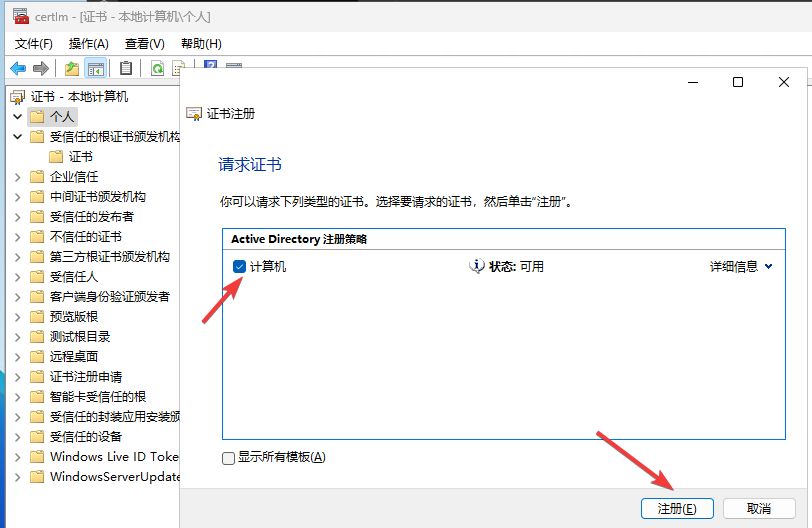

勾选计算机模板，点击注册。(注意模板默认只有一年有效期，可新建模板进行修改)

nps配置

安装nps角色

## powershell 管理员运行
install-windowsfeature -name npas -includemanagementtools
# 安装网络策略服务器nps和对应管理工具。
netsh ras add registeredserver
# 注册到域控，使用ad进行身份认证。
netsh ras show registeredserver
# 验证

可运行nps.msc 打开gui管理工具。

关闭防火墙 – 可选

## powershell 管理员运行
set-netfirewallprofile -profile domain,public,private -enabled false

radius / nas客户端配置

## powershell 管理员运行
netsh nps add client name="hw_switch" address=1.1.1.1 sharedsecret="songxwn.com"
# 增加客户端，指定名称、客户端地址（网络设备访问源ip）、共享密钥。
netsh nps show client
# 查看
netsh nps del client hw_switch
# 删除

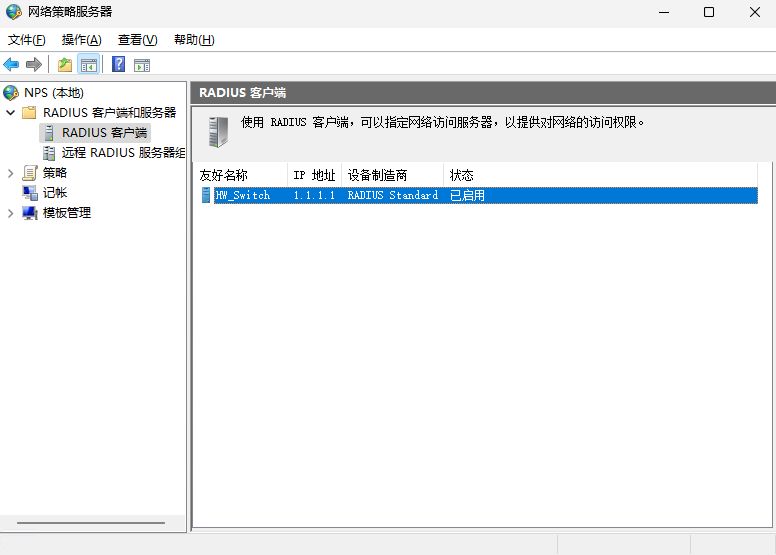

radius / nas客户端配置 gui操作

创建连接请求策略 - 802.1x 有线以太网

可运行nps.msc 打开gui管理工具。

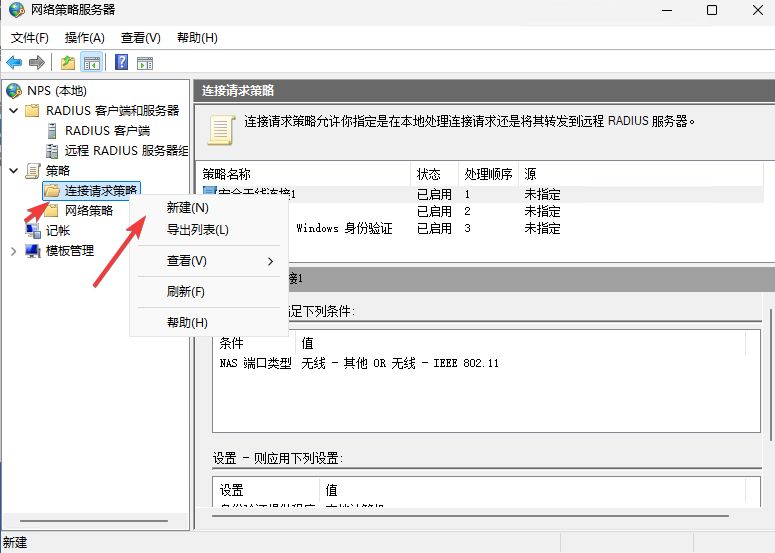

策略 - 连接请求策略 - 右键新建

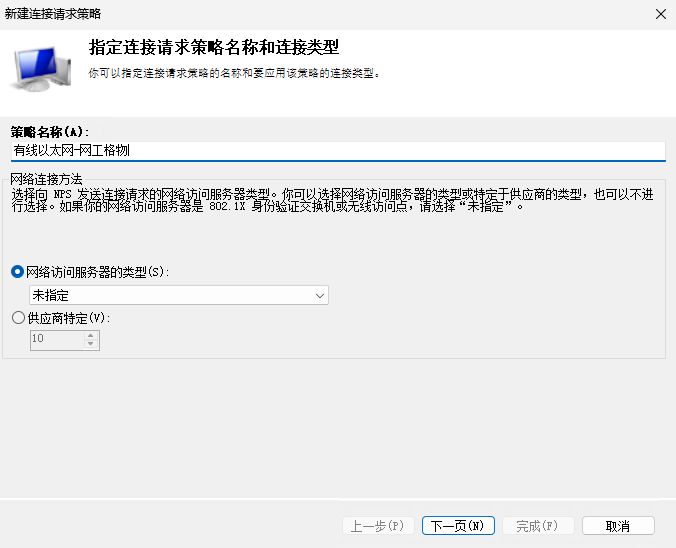

输入策略命令 - 点击下一页

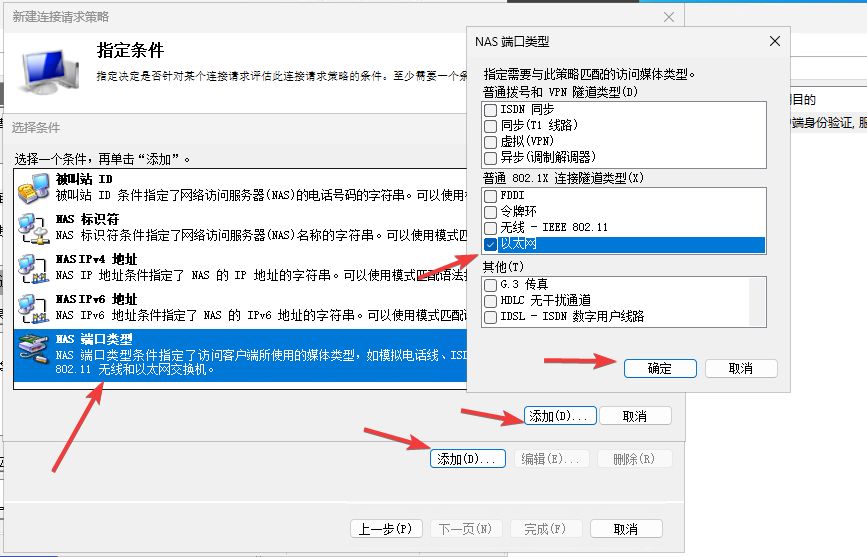

添加条件 - 选择 nas端口类型 - 选择以太网（有线） - 确认添加 - 下一页

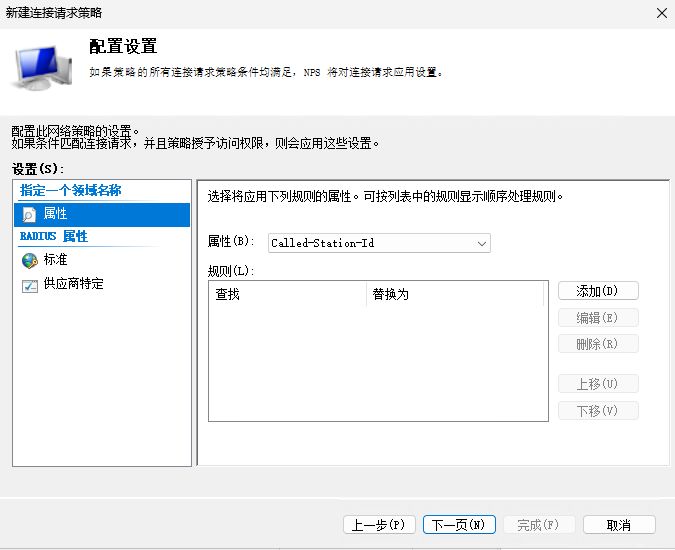

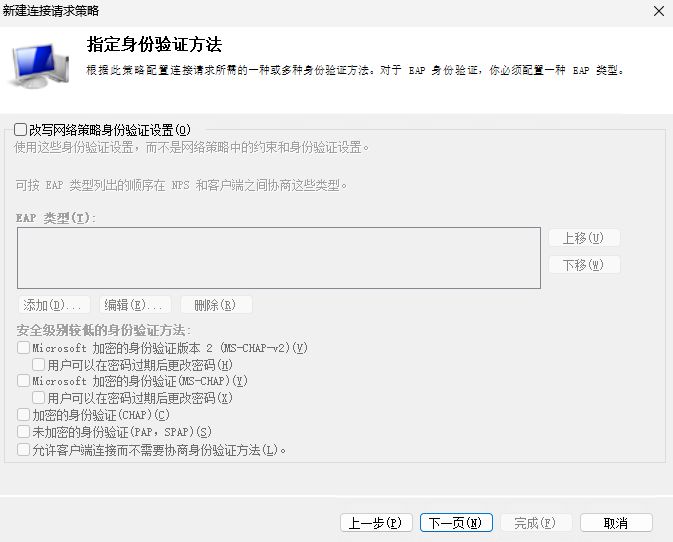

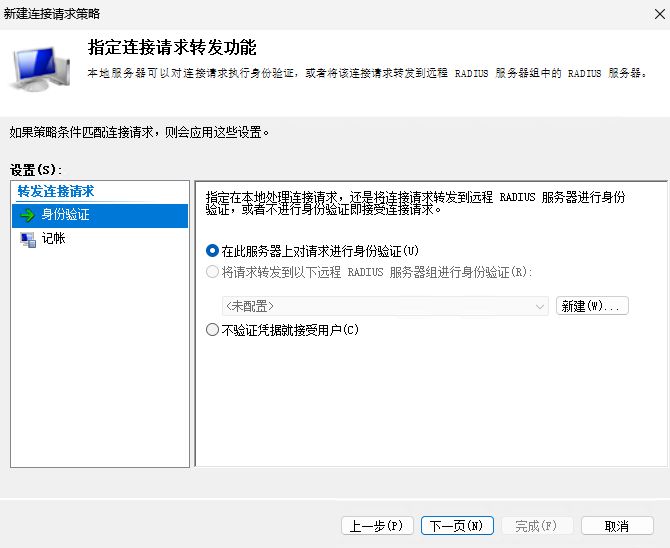

继续下一页

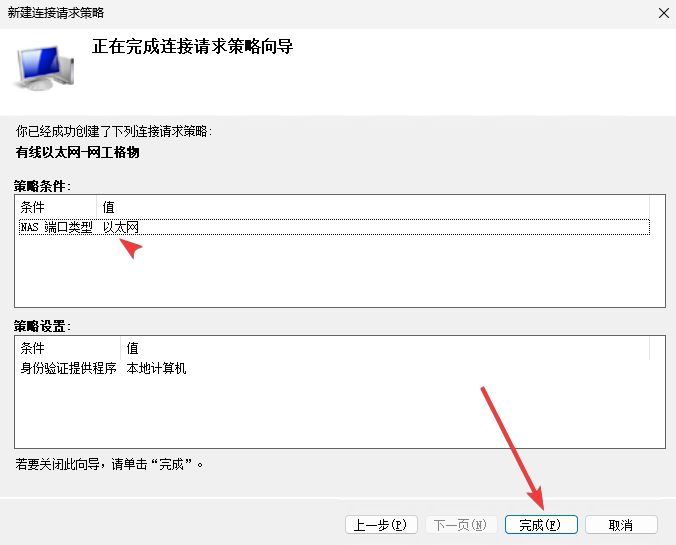

至此完成。

创建网络策略 - 802.1x 有线以太网

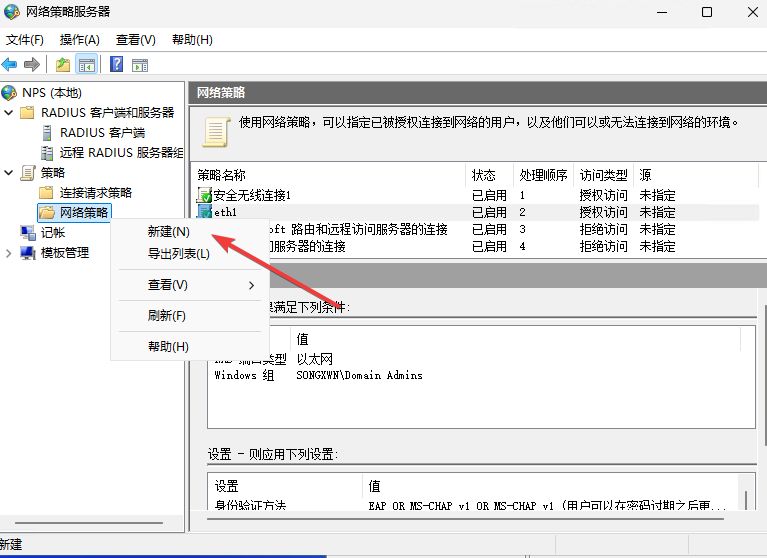

策略 - 网络策略 - 右键新建

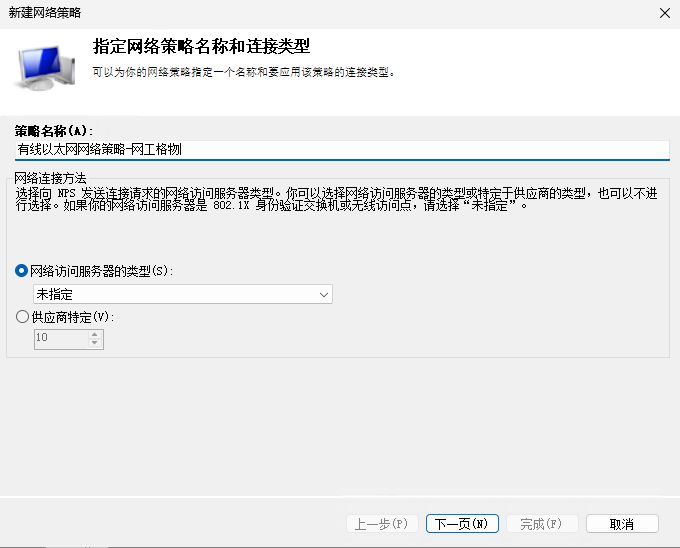

填写策略名称 - 下一页

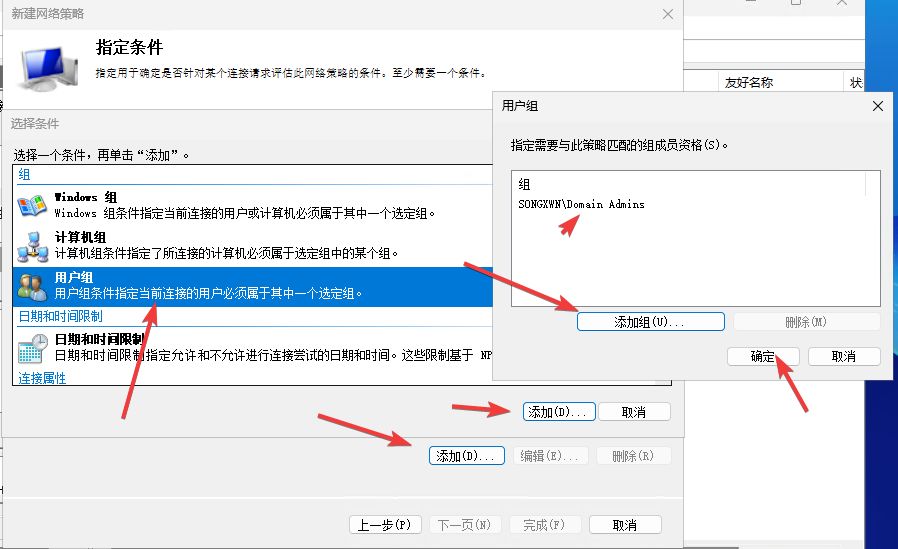

添加条件 - 指定为用户组（域控安全组）- 添加指定组

注意：添加是完全匹配的。

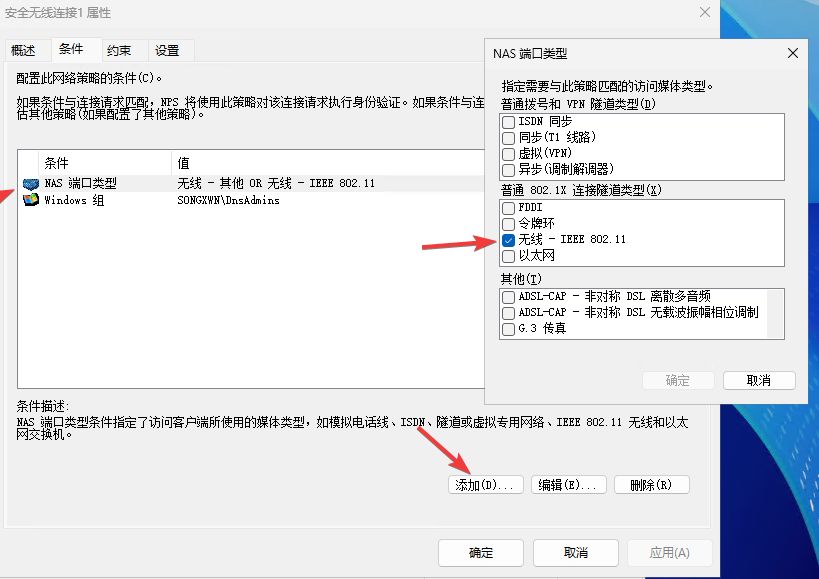

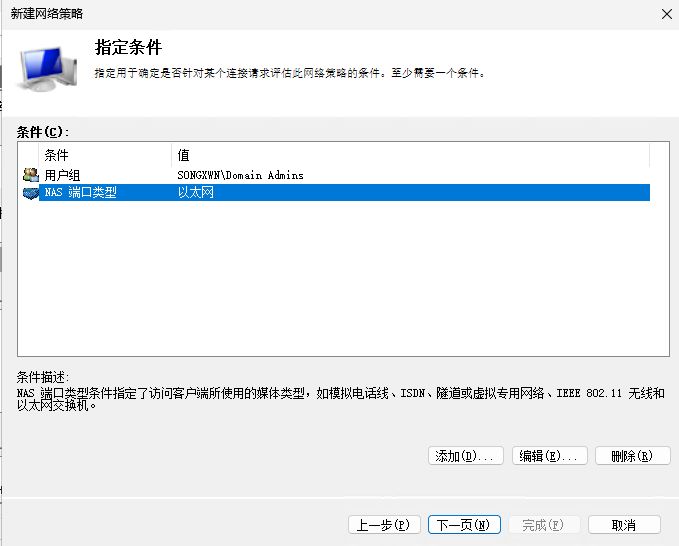

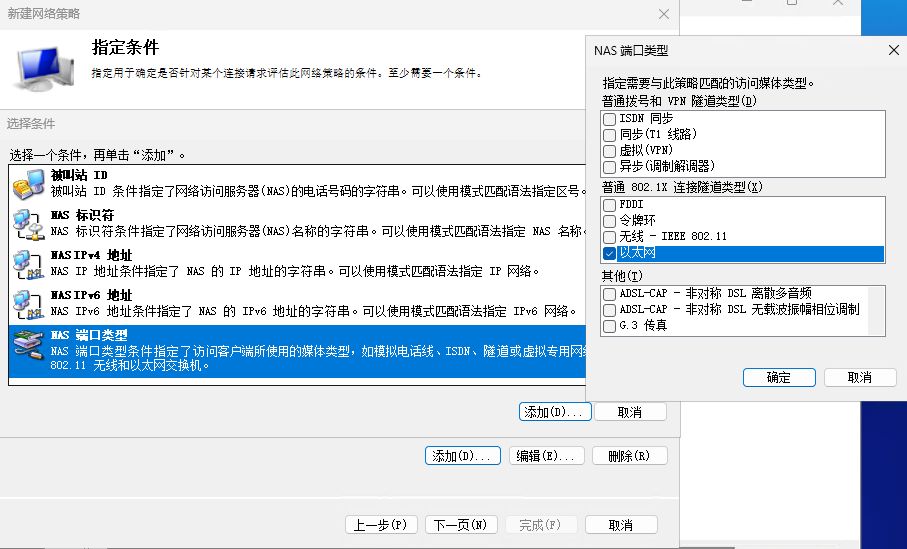

添加条件 - 指定nas端口类型为以太网（有线）。

ps：可选的，如果nps是多环境复用的。

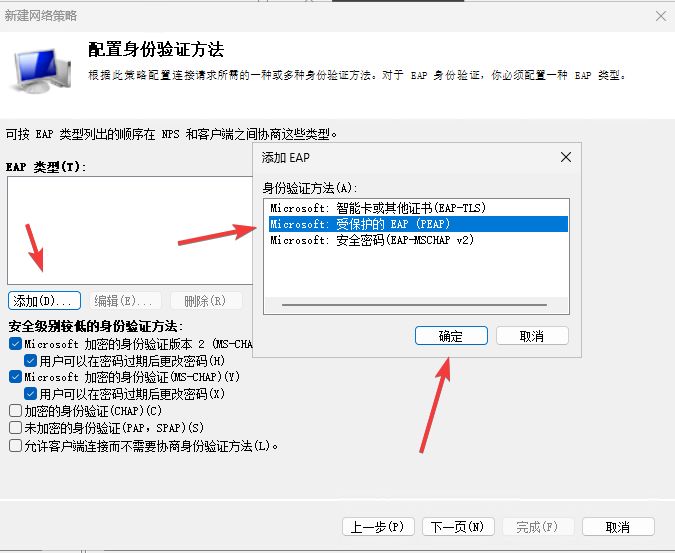

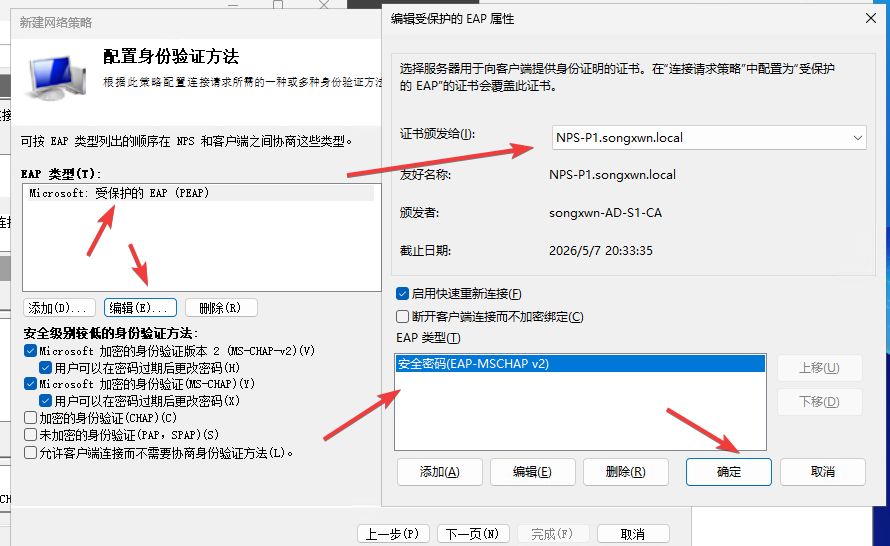

添加eap类型 - 选择 eap （peap）

添加后选择编辑，确认是之前申请的计算机证书 - 下一页

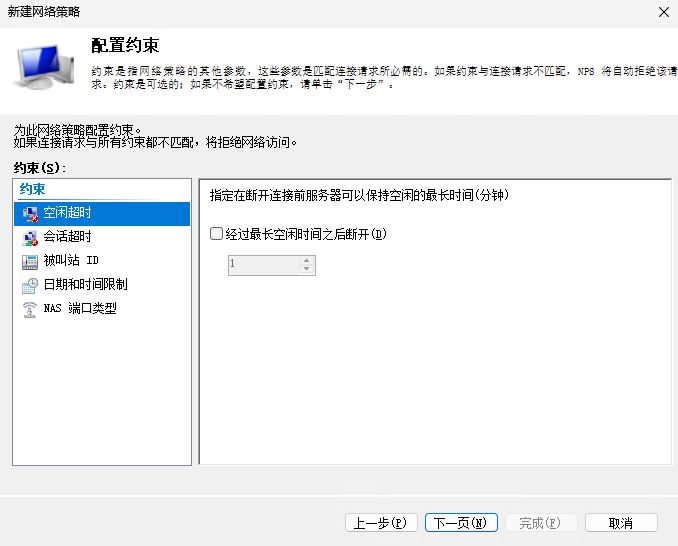

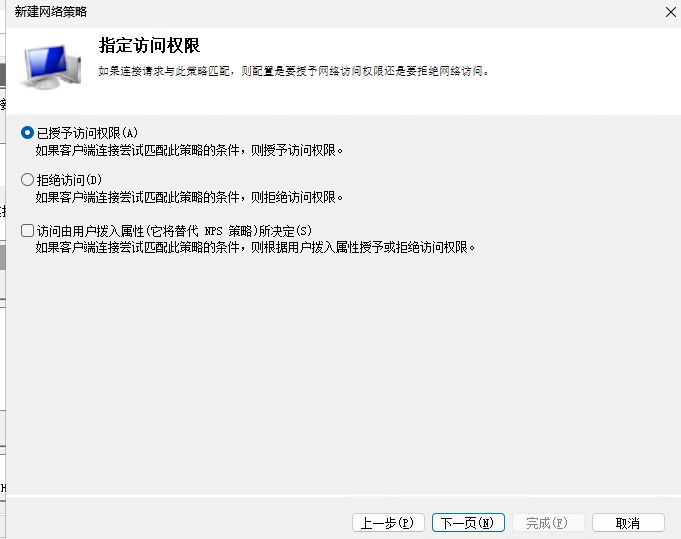

继续下一页

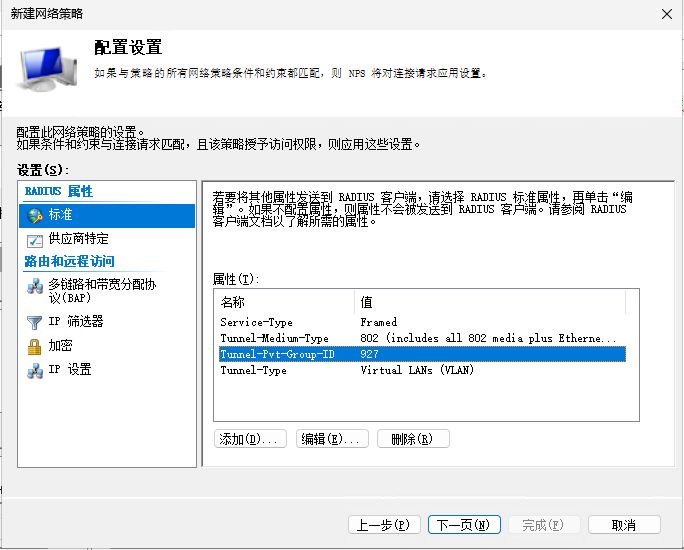

修改radius属性 - 标准，全部和上面的一致，就可以分配对应用户组的指定接入vlan - 继续下一页

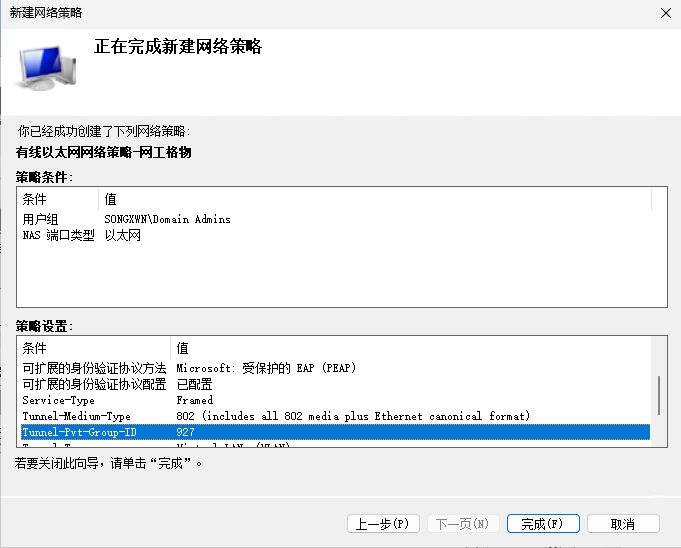

至此完成

策略检查 - 802.1x 有线以太网

## powershell 下执行

netsh nps show crp

连接请求策略配置:
---------------------------------------------------------
名称             = 有线以太网-网工格物
状态             = 已启用
处理顺序         = 4
策略来源         = 0

条件属性:

名称                                    id          值
---------------------------------------------------------
condition0                              0x3d        “^15$”

配置文件属性:

名称                                    id          值
---------------------------------------------------------
auth-provider-type                      0x1025      “0x1”



netsh nps show np

网络策略配置:
---------------------------------------------------------
名称             = 有线以太网网络策略-网工格物
状态             = 已启用
处理顺序         = 5
策略来源         = 0

条件属性:

名称                                    id          值
---------------------------------------------------------
condition0                              0x1fb5      “s-1-5-21-3405621554-734450388-1705228783-512”
condition1                              0x3d        “^15$”

配置文件属性:

名称                                    id          值
---------------------------------------------------------
eap-configuration                       0x1fa2      “1900000000000000000000000000000038000000020000003800000001000000140000006b33763e7a447f77902a1921a8a269b068937f770100000001000000100000001a00000000000000”
ignore-user-dialin-properties           0x1005      “false”
np-allow-dial-in                        0x100f      “true”
np-allowed-eap-type                     0x100a      “19000000000000000000000000000000”
np-authentication-type                  0x1009      “0x5” “0x3” “0x9” “0x4” “0xa”
service-type                            0x6         “0x2”
tunnel-medium-type                      0x41        “0x6”
tunnel-pvt-group-id                     0x51        “927”
tunnel-type                             0x40        “0xd”
ms-link-utilization-threshold           0xffffffaa  “0x32”
ms-link-drop-time-limit                 0xffffffa9  “0x78”
