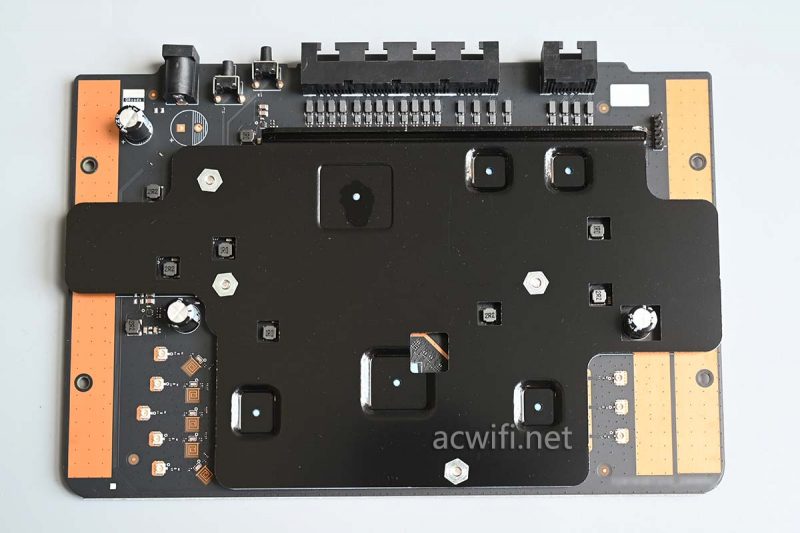

主板背面并没有安装散热器或均热铝板：

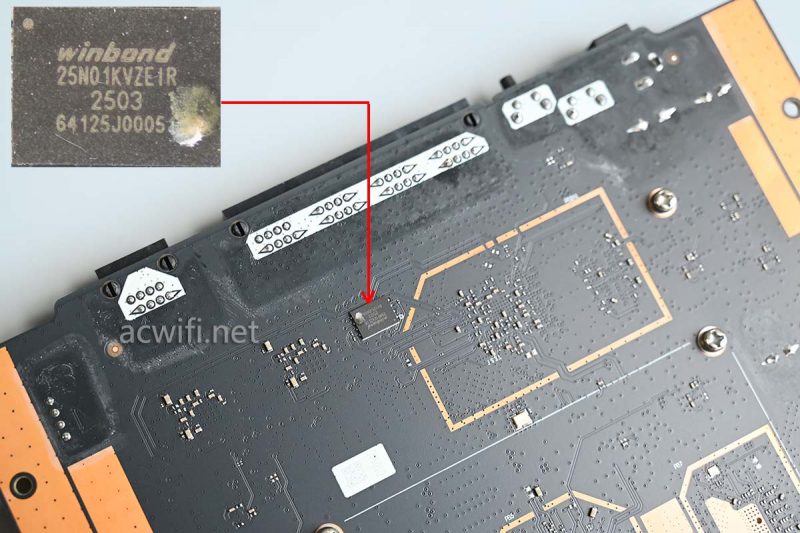

主板背面这里有一颗闪存芯片，型号是w25n01kvzeir，容量128mb：

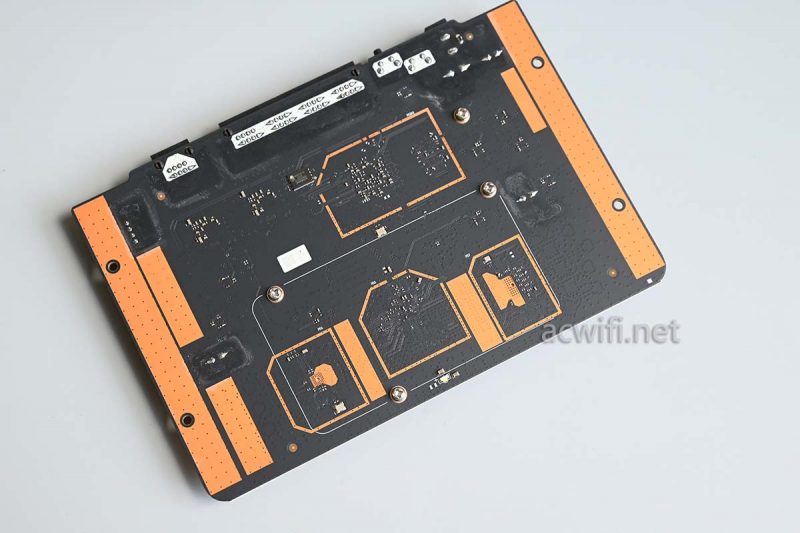

翻回主板正面来：

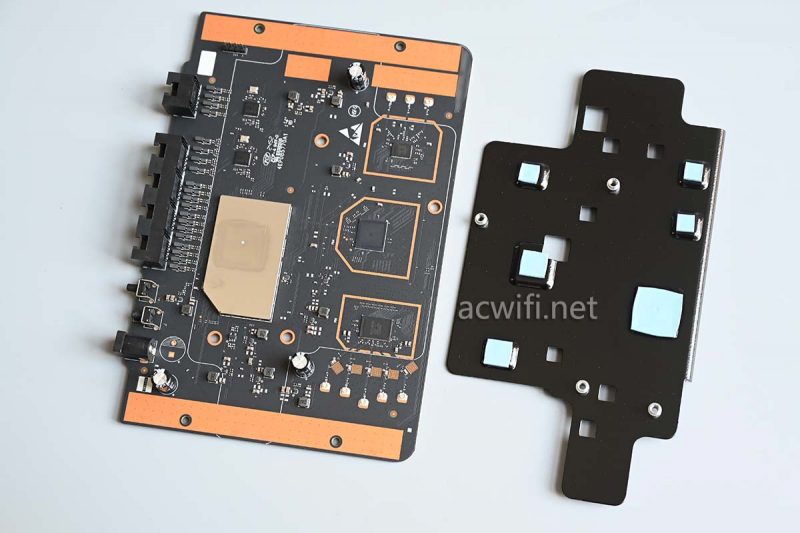

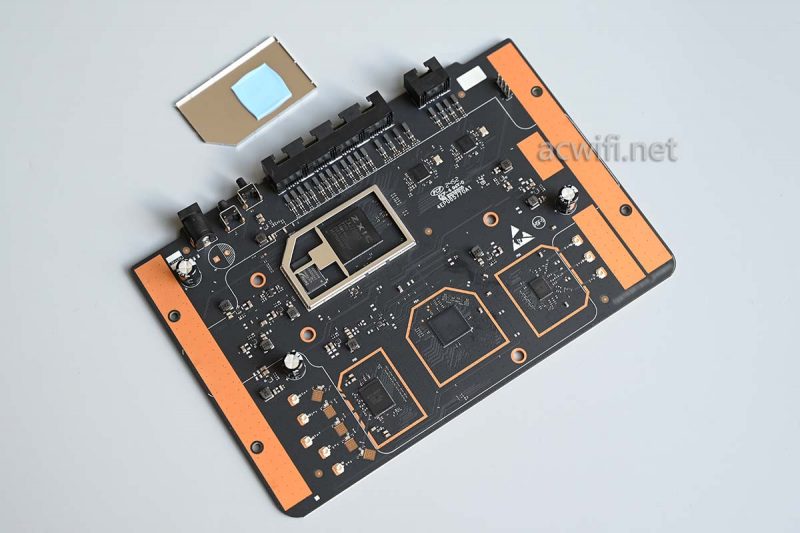

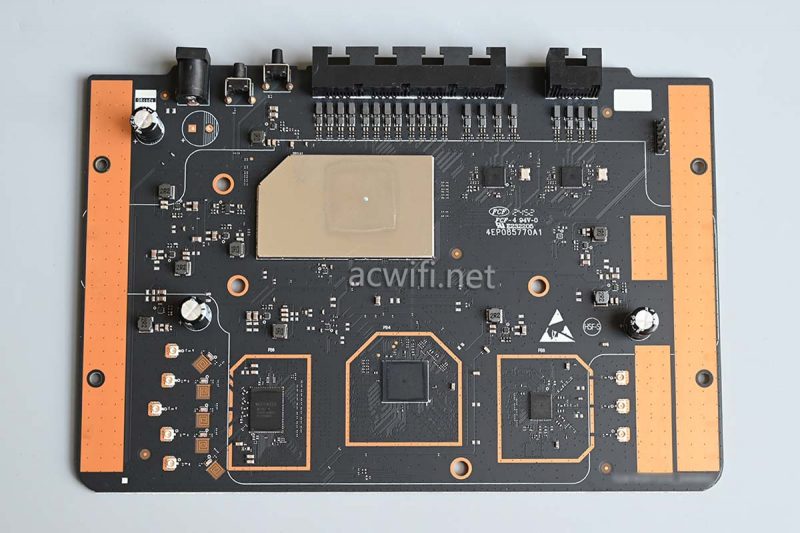

拆开这片均热铝板，每片芯片上均有导热硅脂垫片：
撬开屏蔽罩：
先cpu吧。

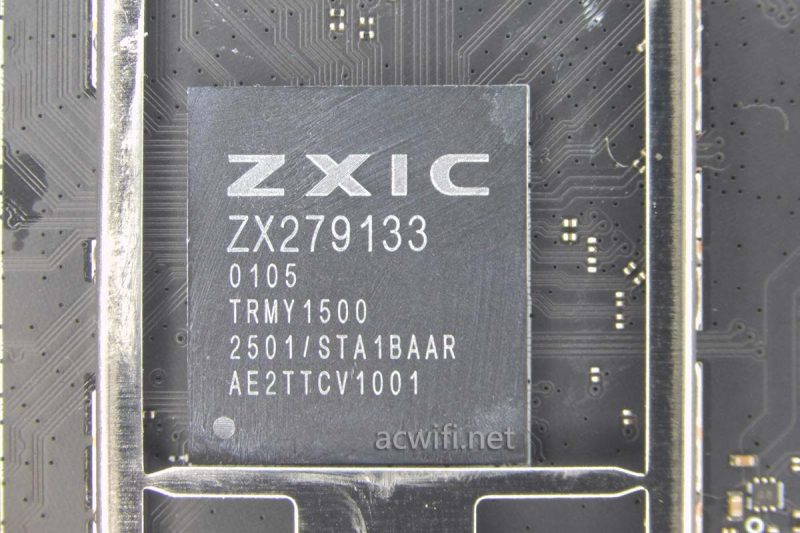

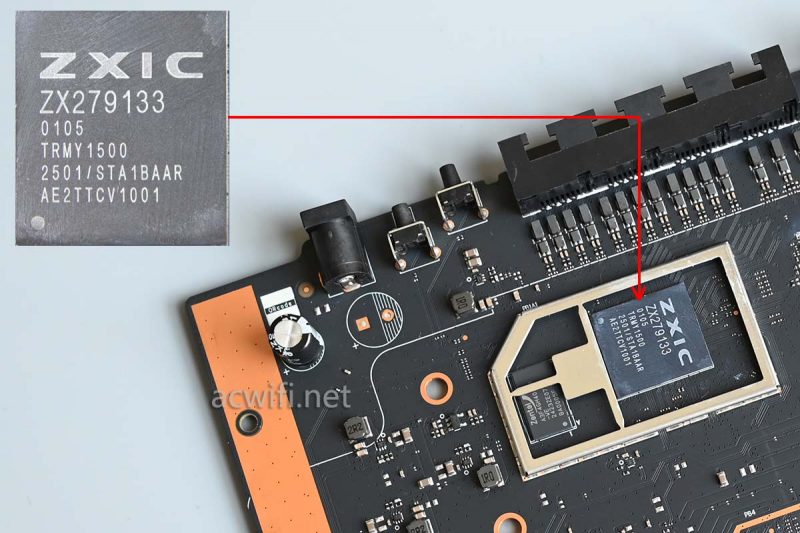

中兴问天be6800pro+的cpu型号是中兴自研的zx279133，双核a53，集成了8核64线程的npu，集成了两个10g mac，还有四个1g口。

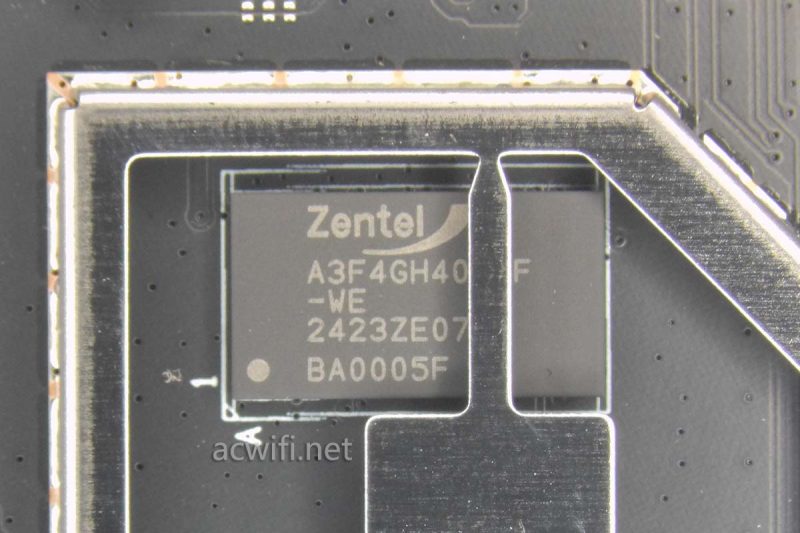

旁边的内存芯片是a3f4gh40abf-we，ddr4-2133，容量512mb。（中兴巡天be5100pro+用的内存是ddr3-1866）

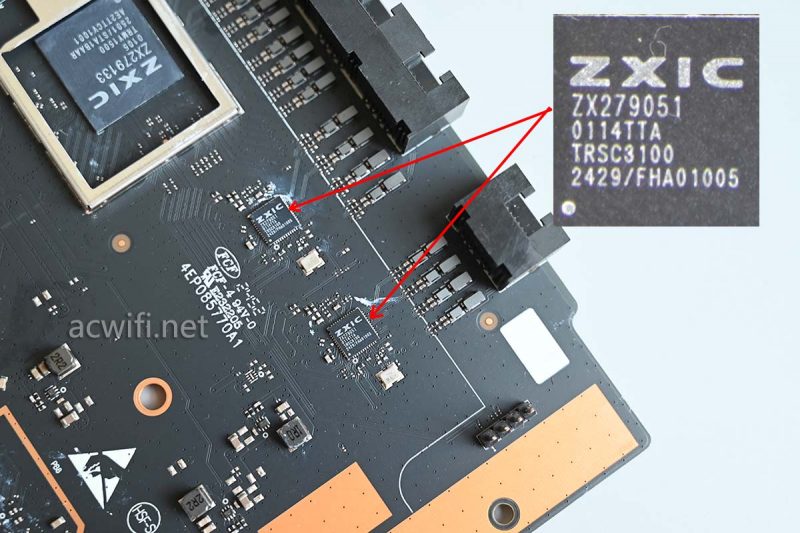

想不到中兴也有了自研的2.5g phy芯片，型号是zx279051。用电脑上的irtl8126网卡分别固定速率2.5g、1g、100mbps和10mbps 全双工，都能识别对应的速率，网卡为自适应速率时，可自动识别2.5g速率。（中兴好早就开始做以太网phy芯片）

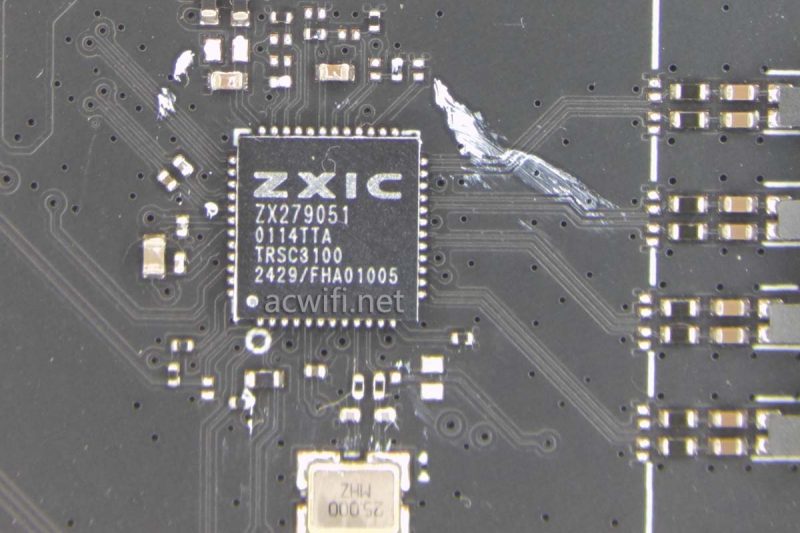

由于有两个2.5g网口，所以要用两颗2.5g phy芯片：zx279051。
现在去看无线射频电路方面。

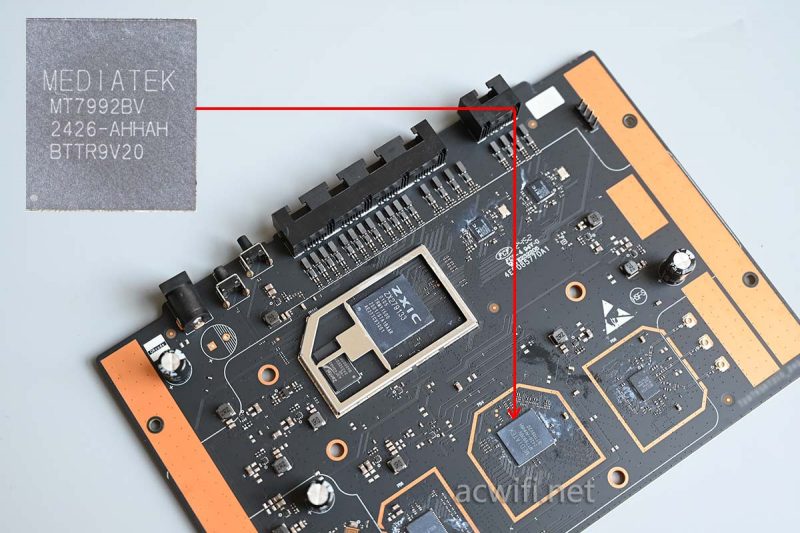

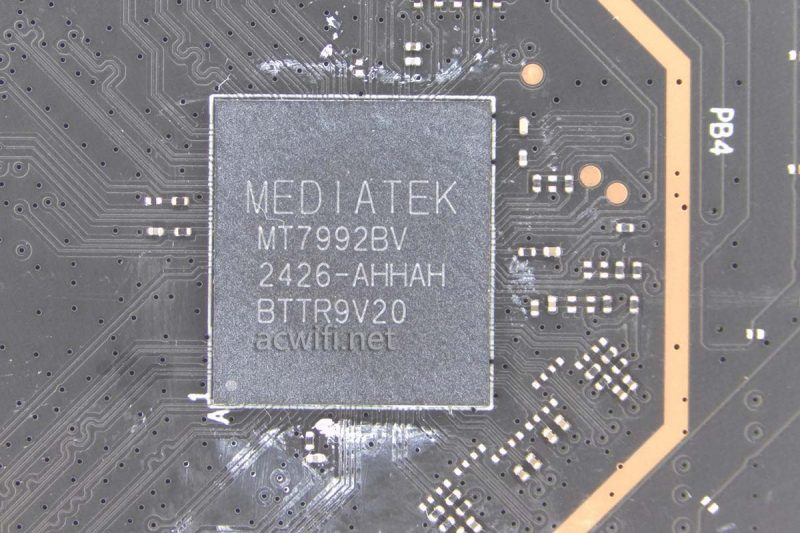

中兴问天be6800pro+的无线基带芯片是这颗联发科的mt7992bv：（也可以省略掉后面的v，即mt7992b）
它跟联发科be7200所用的mt7992av，差别在2.4g上面，即mt7992av的2.4g和5g均支持4x4mimo，而现在这颗mt7992bv它的2.4g支持3x3mimo，5g是支持4x4mimo。
mt7992av和mt7992bv都是6nm制程。

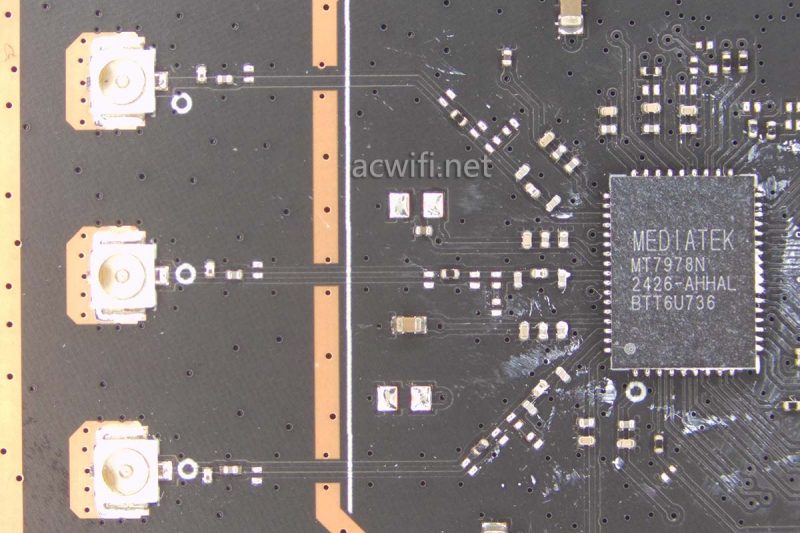

2.4g 射频芯片是这颗mt7978n，支持3t3r，内置fem（包括pa、lna、switch）。（内置fem即ifem）
5g 射频芯片是这颗mt7979n，支持5t5r，即5路发射和5路接收，也是内置fem。

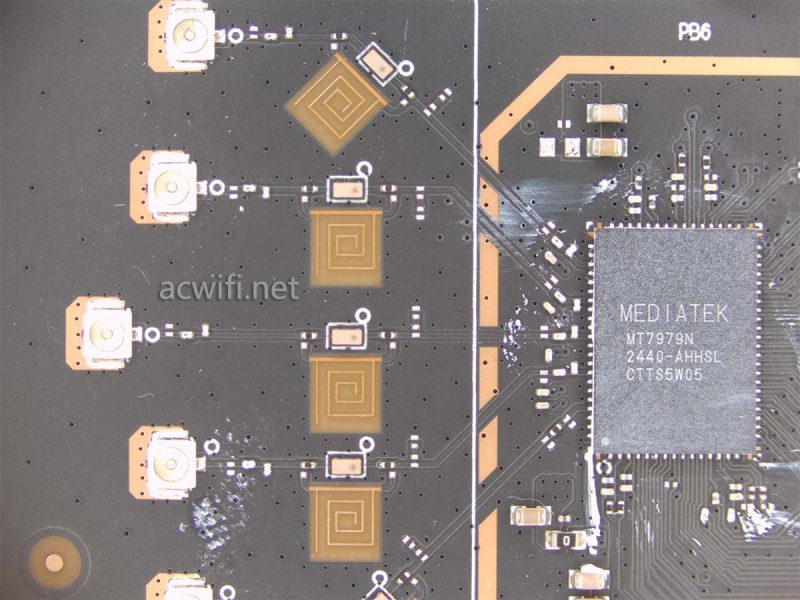

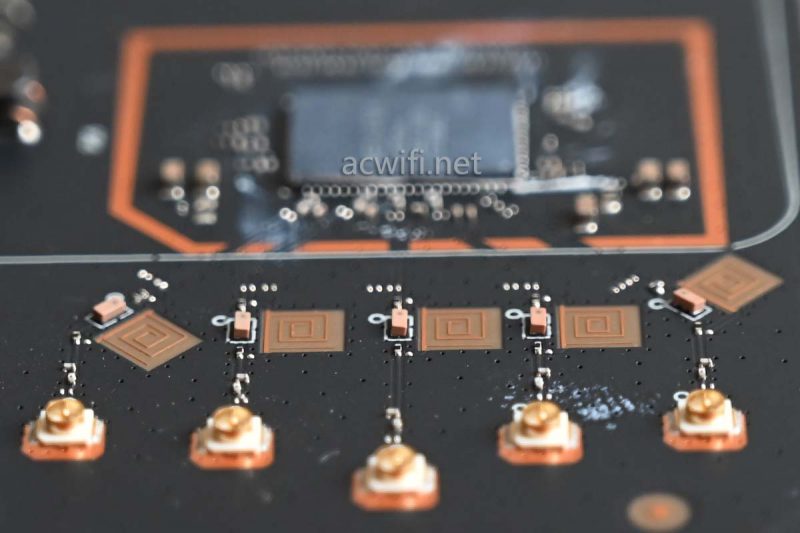

5g射频每一路上都有一个铜线圈：

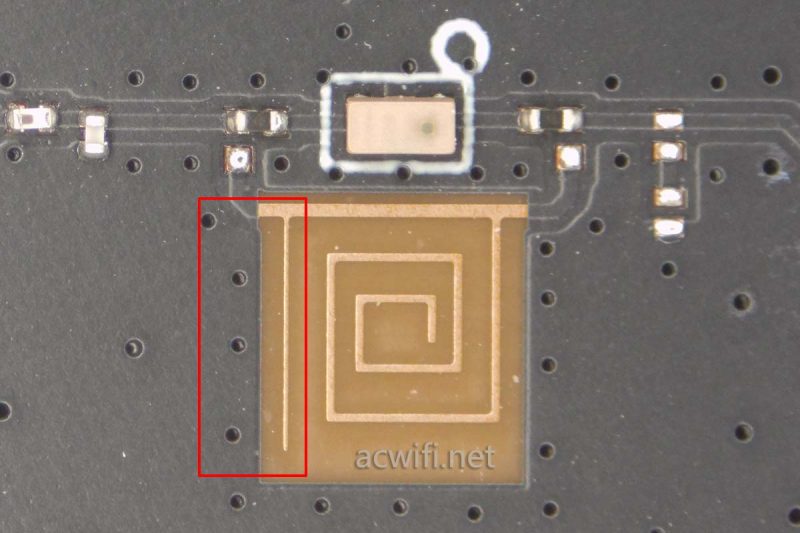

这是在pcb板上做的匹配电路，这个类似于一个l/c的电路，起到匹配和滤波的作用。如果设计合理能达到好的效果，就可以替掉白框里面的那颗滤波器。下图我圈出的红色框就相当于电容，设计这根线的长度就可以调整耦合电容的大小，而右边的线圈就是电感。这种设计在高频电路中是常有的技术！

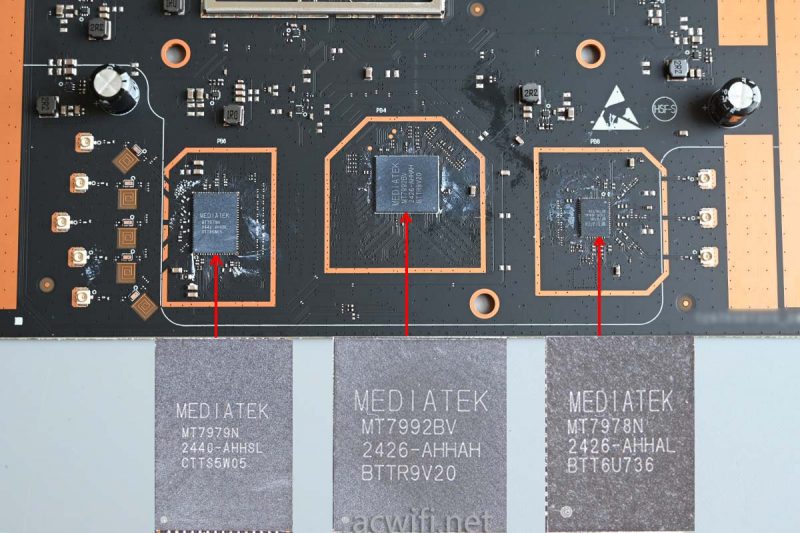

以上三颗芯片的位置关系如下图：
