2个主电容可看出是日本红宝石（rubycon），具体规格为420v/470μf/105℃，等效总容量940μf，足够使用。右侧散热片上是llc主控开关管。

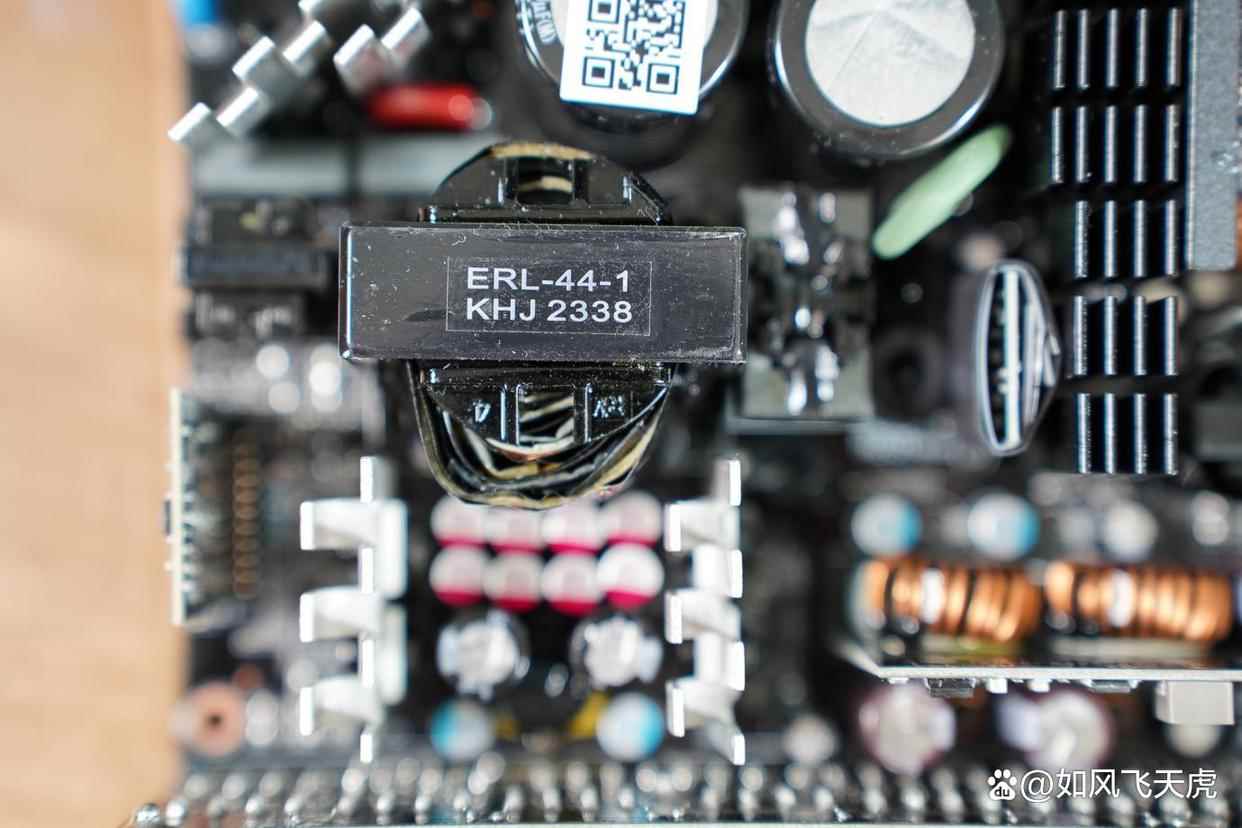

后面黑色的erl-44-1是主变压器。

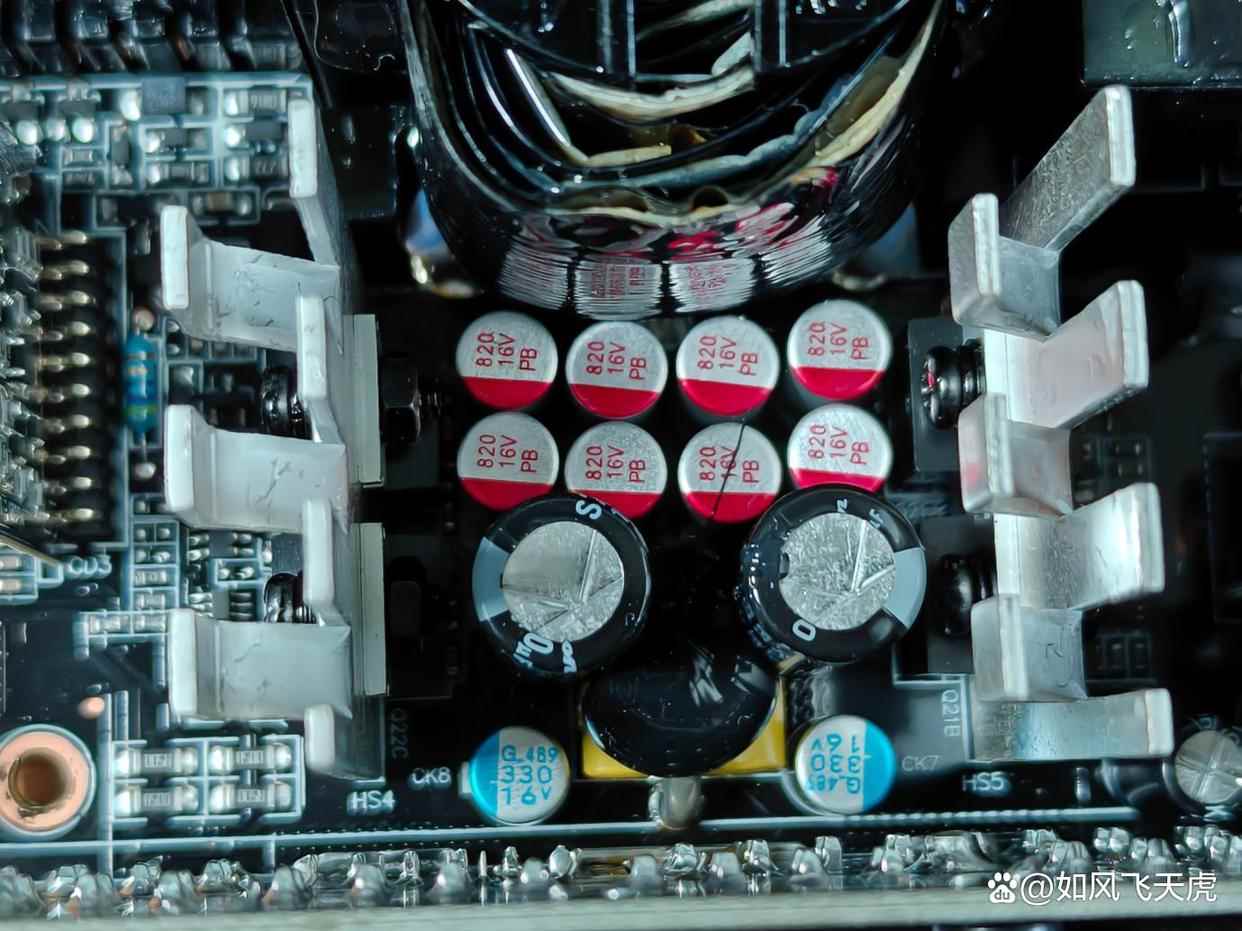

变压器的下面是电源的+12v输出，采用的是同步整流，mosfet与辅助散热片均布置在主pcb的正面，有2组，中间则是一堆日系电容。最左侧的小板是llc主控。

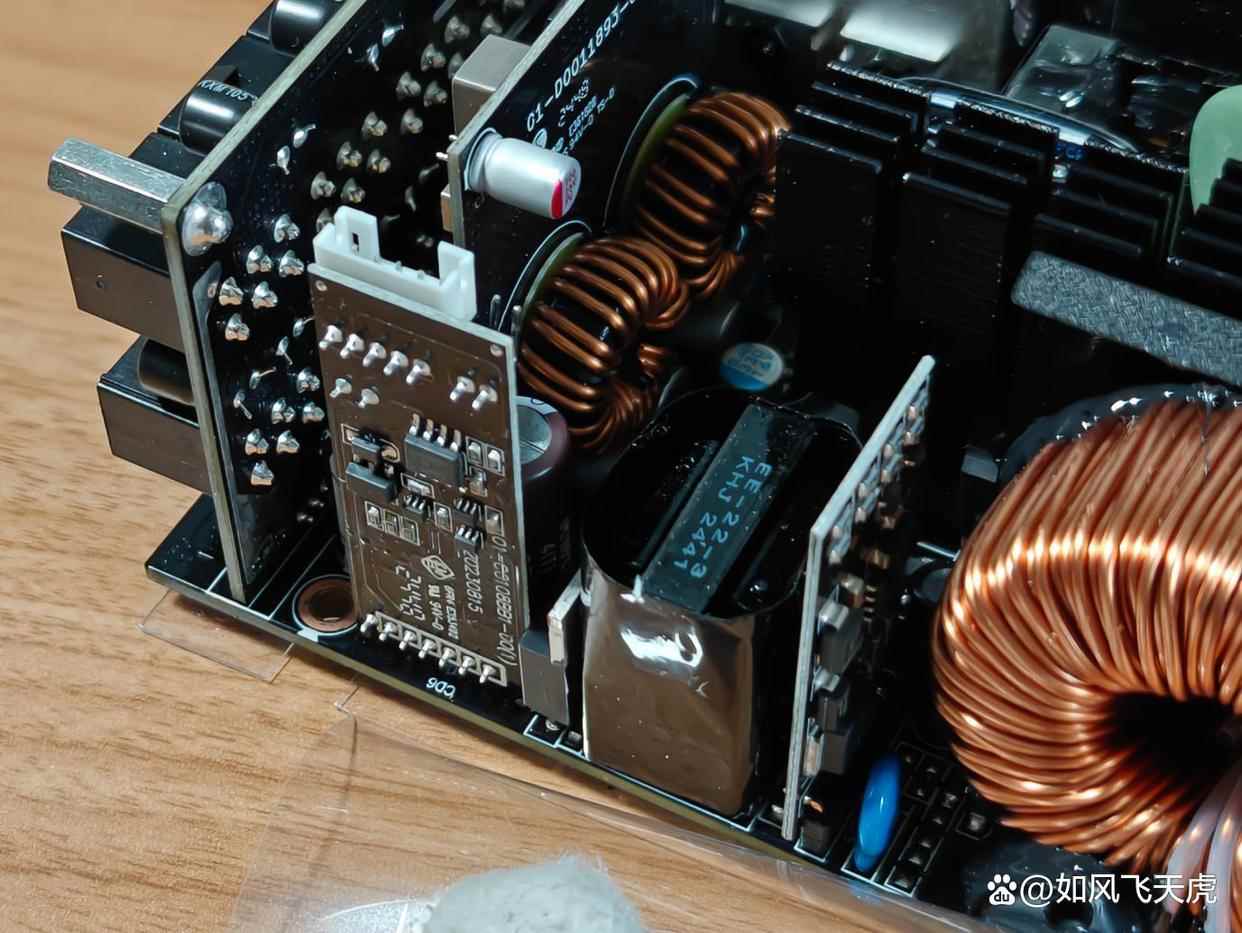

换个角度看就是这款板子。

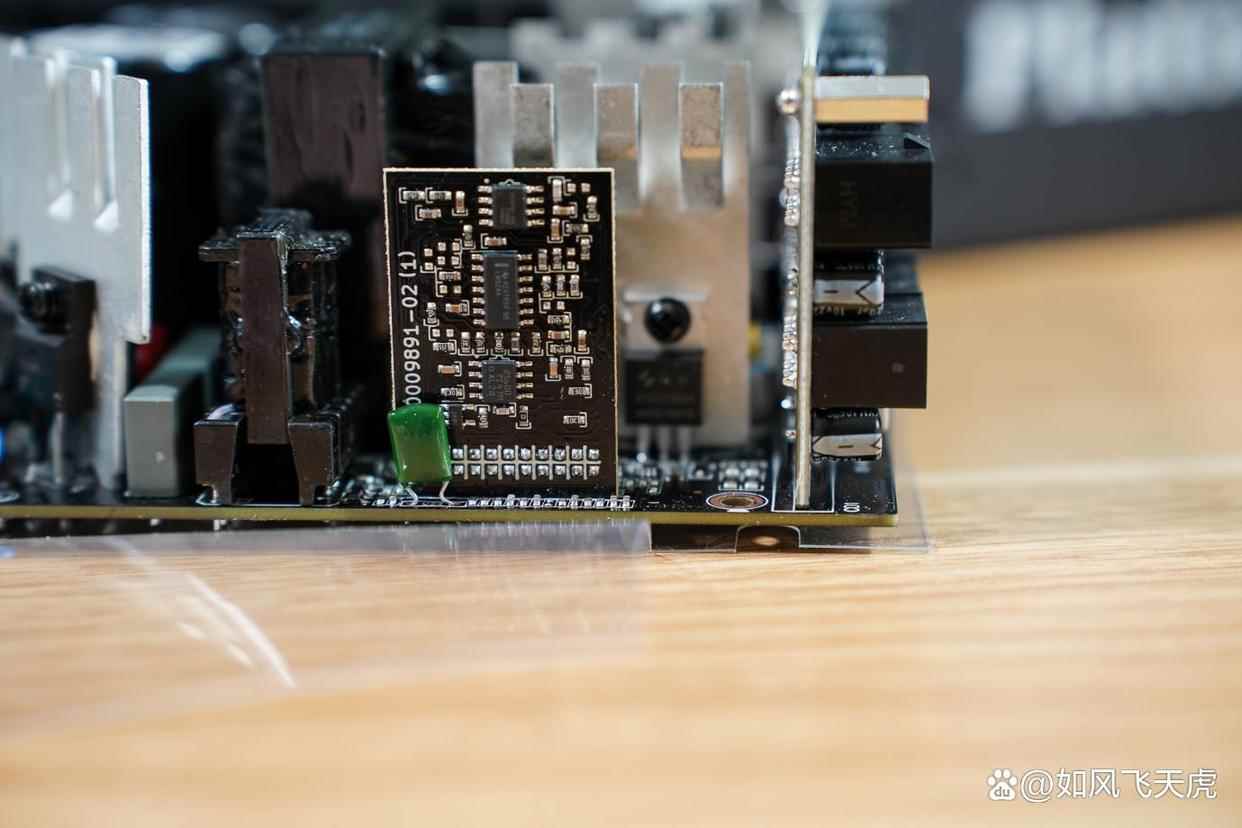

电源的+5v与+3.3v采用dc-dc设计，配置有2个开放式线圈电感与固态电容，小板的对面则是线路。面对的有接口的立着的小板是控制风扇和弹尘开关的。

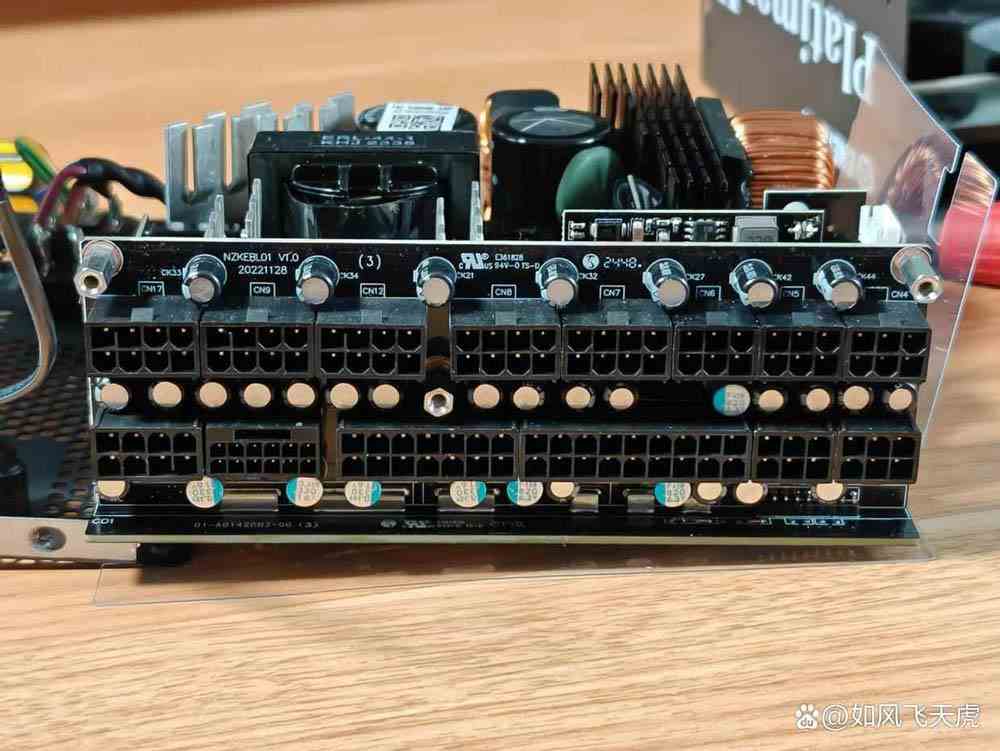

输出模组竖向一体式，后面布满了许多电容，用于12v输出和3.3v/5v输出， 用料很足。
好的拆解完了，我们看这款电容设计优秀，布局得当，散热良好，多个子pcb设计，排布整齐，全日系电容符合宣传。下面来安装测试一下。

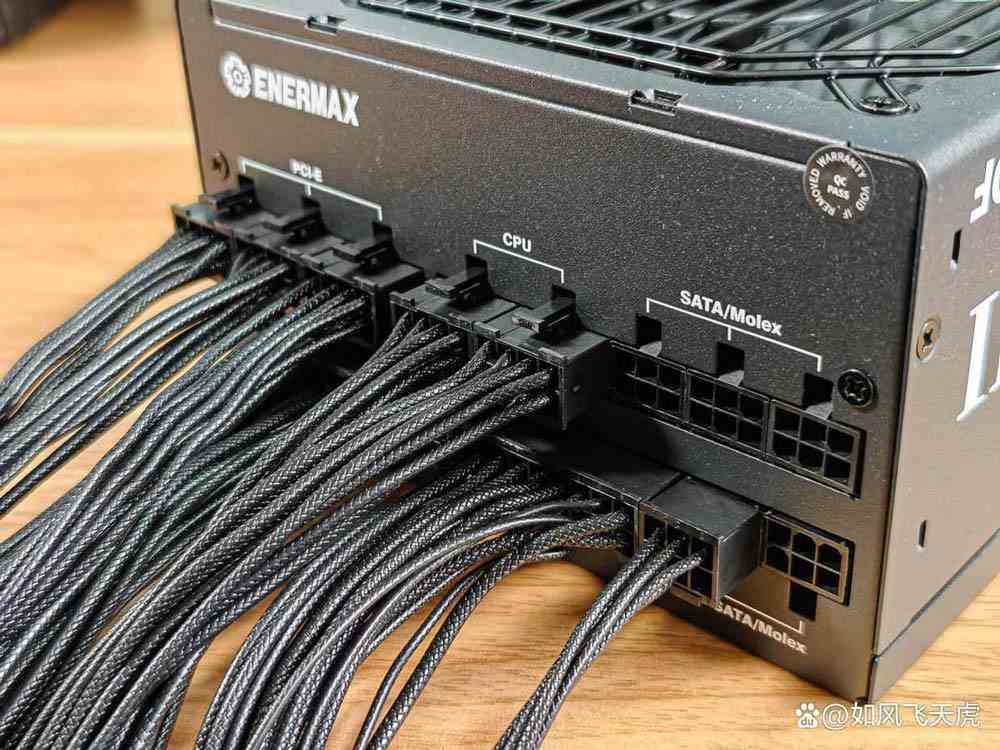

安装电源的时候，建议预先接好各种接线，否则当电源安放到机箱内后，再接线是十分困难的。

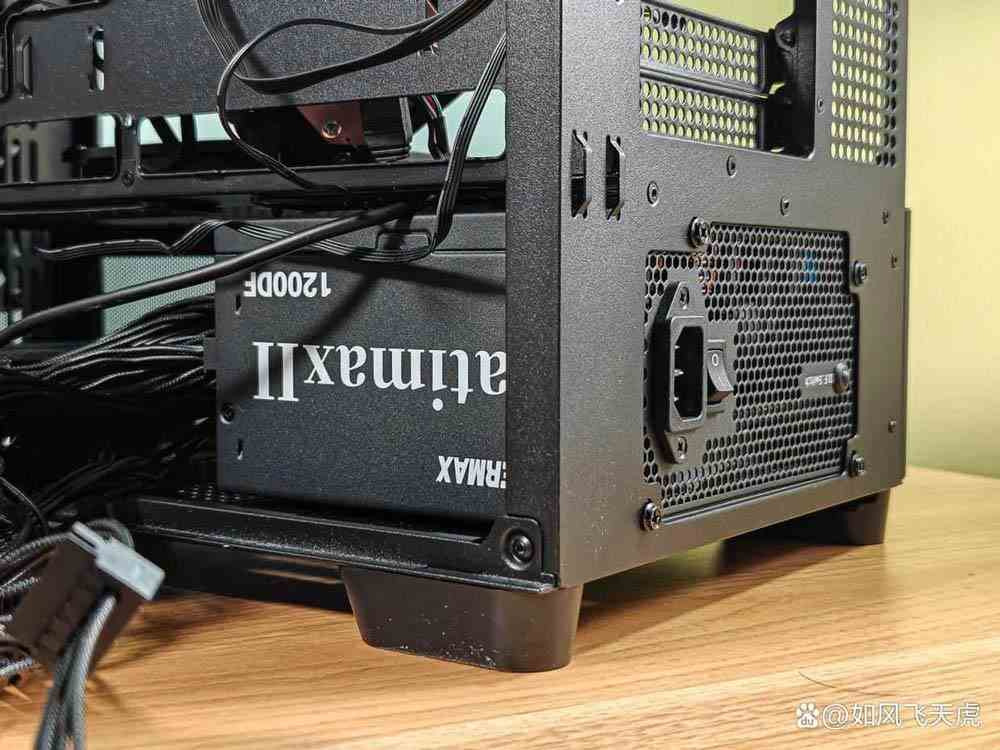

将电源安装到机箱内，可以看出先安装好模组线的必要性。

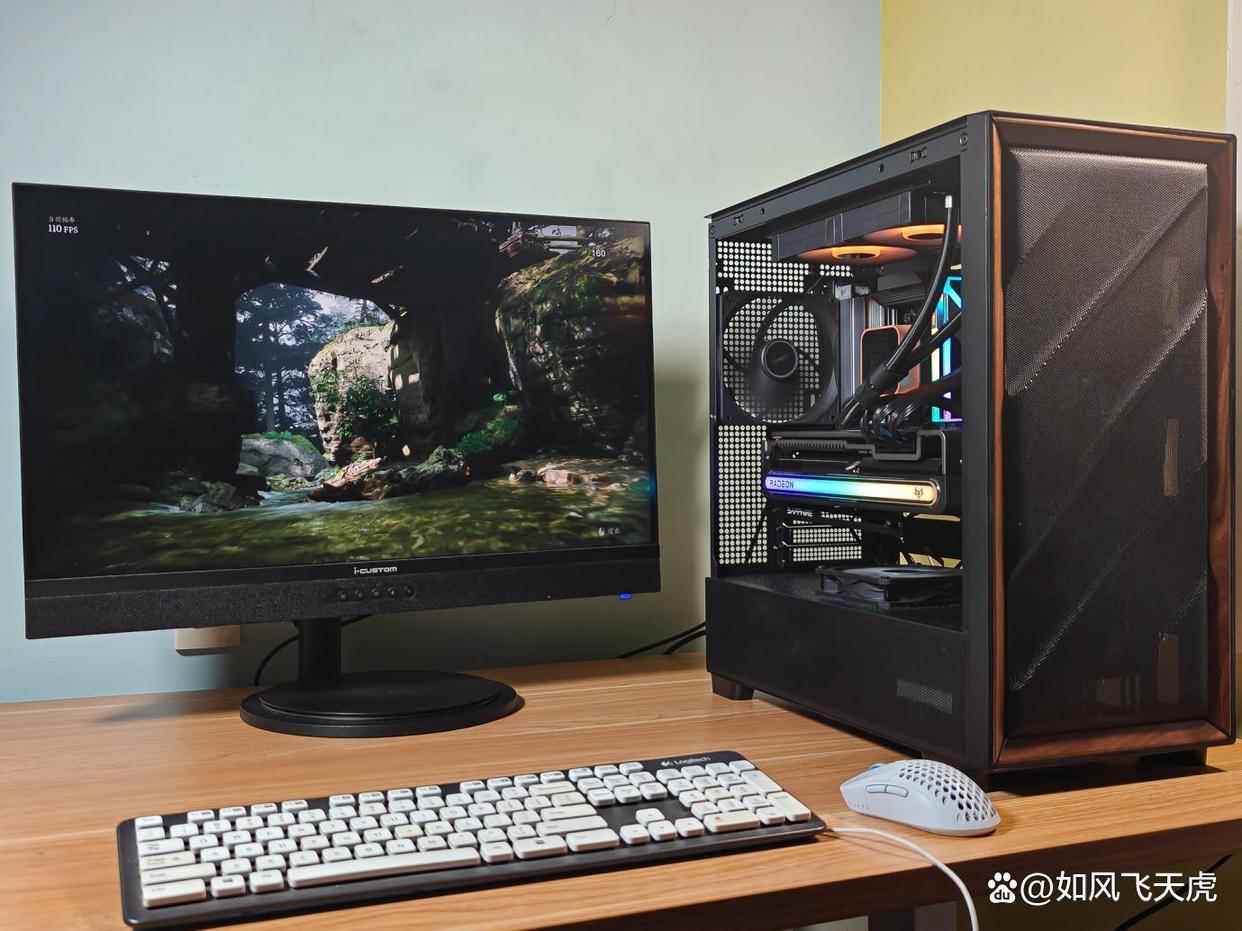

安装完毕启动，电脑顺利运行，可以流畅无忧的畅玩3a大作了。

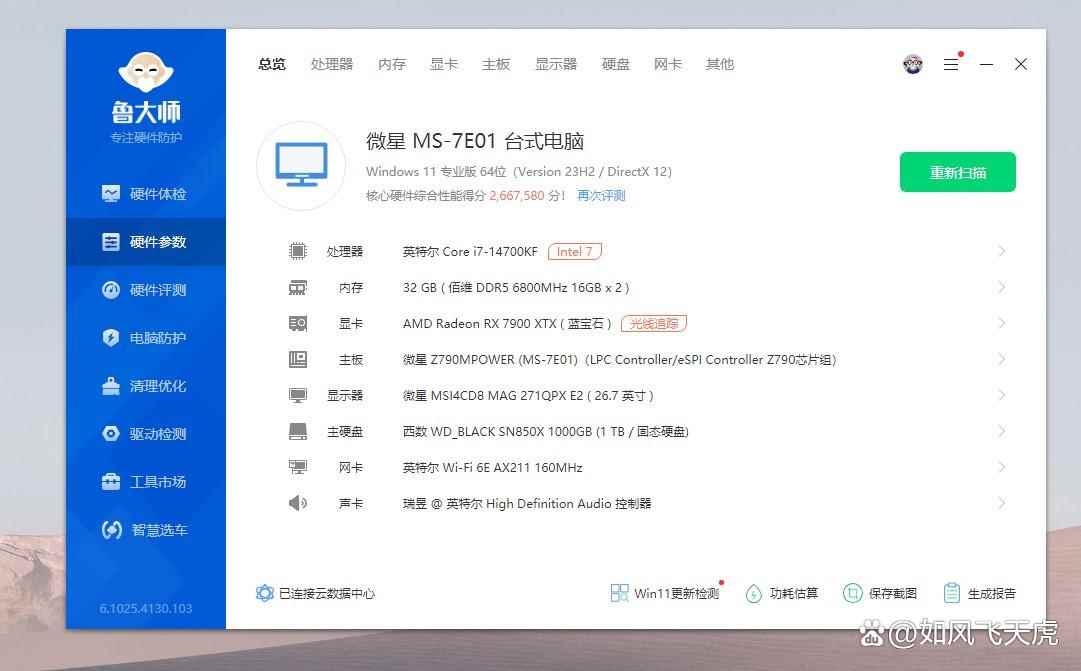

我们看下电脑配置，cpu是英特尔i7-14700kf，内存是佰维16gbx2 ，显卡是蓝宝石rx 7900xtx，主板是微星的z790mpower。

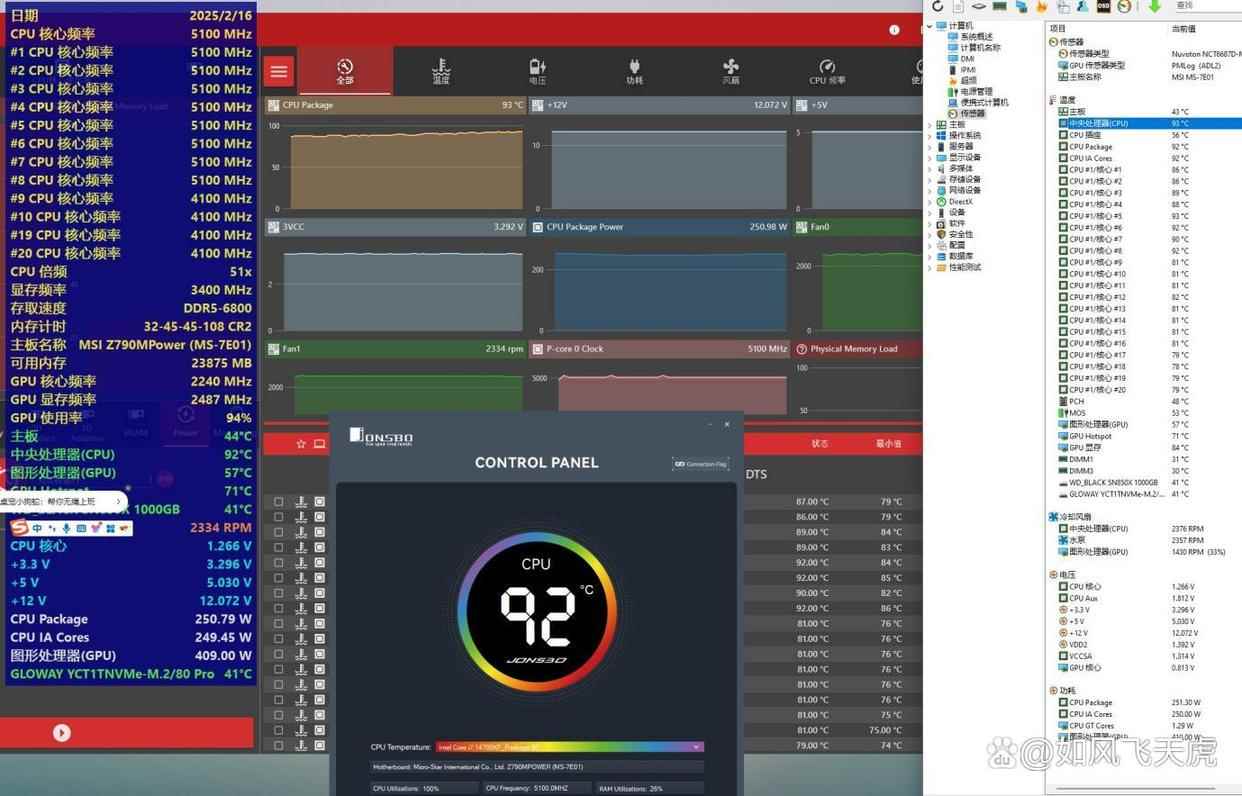

运行aida64 fpu 压力测试 + 甜甜圈 压力测试，同时跑满cpu + gpu显卡，我们看到cpu功耗251w，gpu功耗409w。

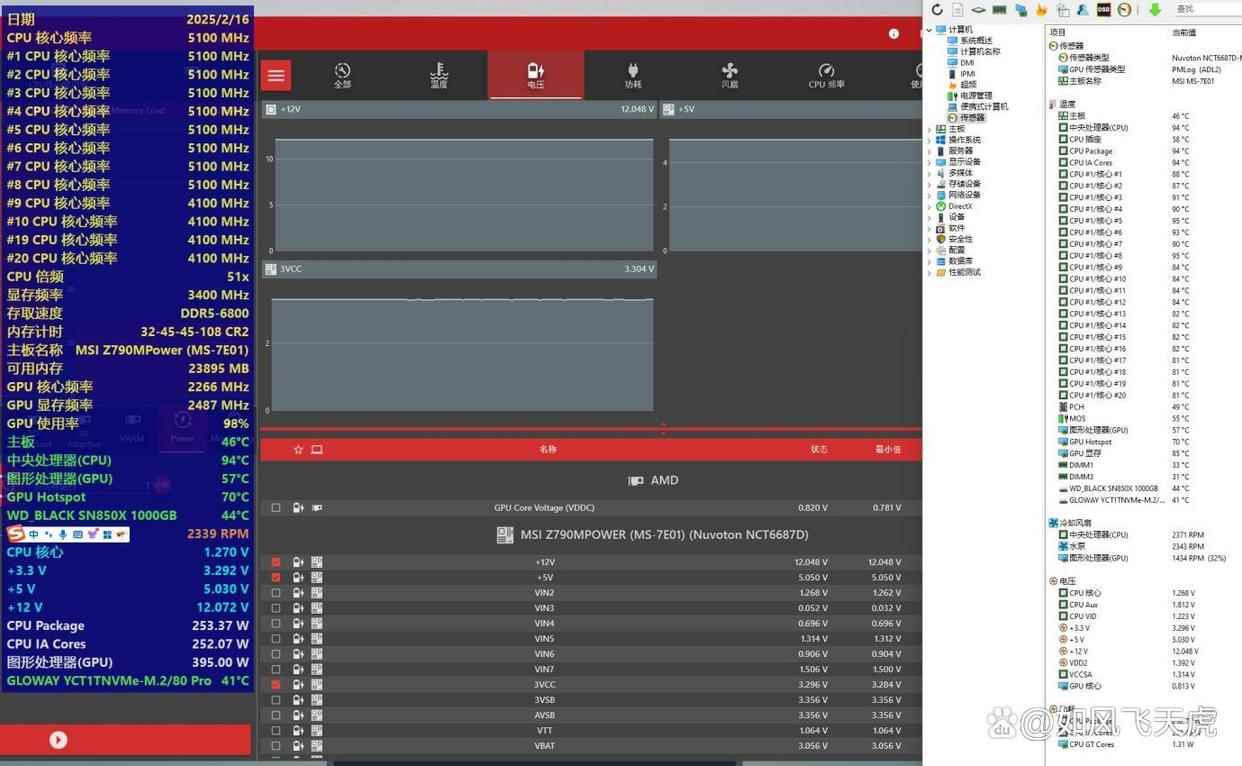

切换到到电压检测界面，我们看到12v电压输出非常稳定，一条直线波澜不惊，说明非常稳定。这款电源具备静音效果，如果温度不到55度或者负载在60%以下时，风扇会自动停转，减少噪音。
总的来说，安耐美这款px 1200w电源，支持最新的atx3.1和pcie5.0，全日系电容，十年质保。通过拆解看出设计优秀，散热良好，用料上乘。主动式pfc+全桥llc谐振+同步整流+dc-dc结构，目前主流高端电源的配置方案。实际测试输出稳定，运行可靠，是款十分优秀的电源，用的放心，值得选择。
