这款电源买到就是赚到! 安耐美 PX1200W ATX3.1白金电源拆解测评
2025年03月04日
•
交换机
•
我要评论
5080显卡开卖了，虽然还在排队抢，9070马上也要来了，所以换个新电源不算过分吧。现在买电源，要支持atx3.1和pcie 5.0，这个毕竟是主流和未来的趋势。功率也要大，留点富裕也是妥妥的。全日系
pci-e接线，均为6+2pin，也同样的在接头侧面有标识。

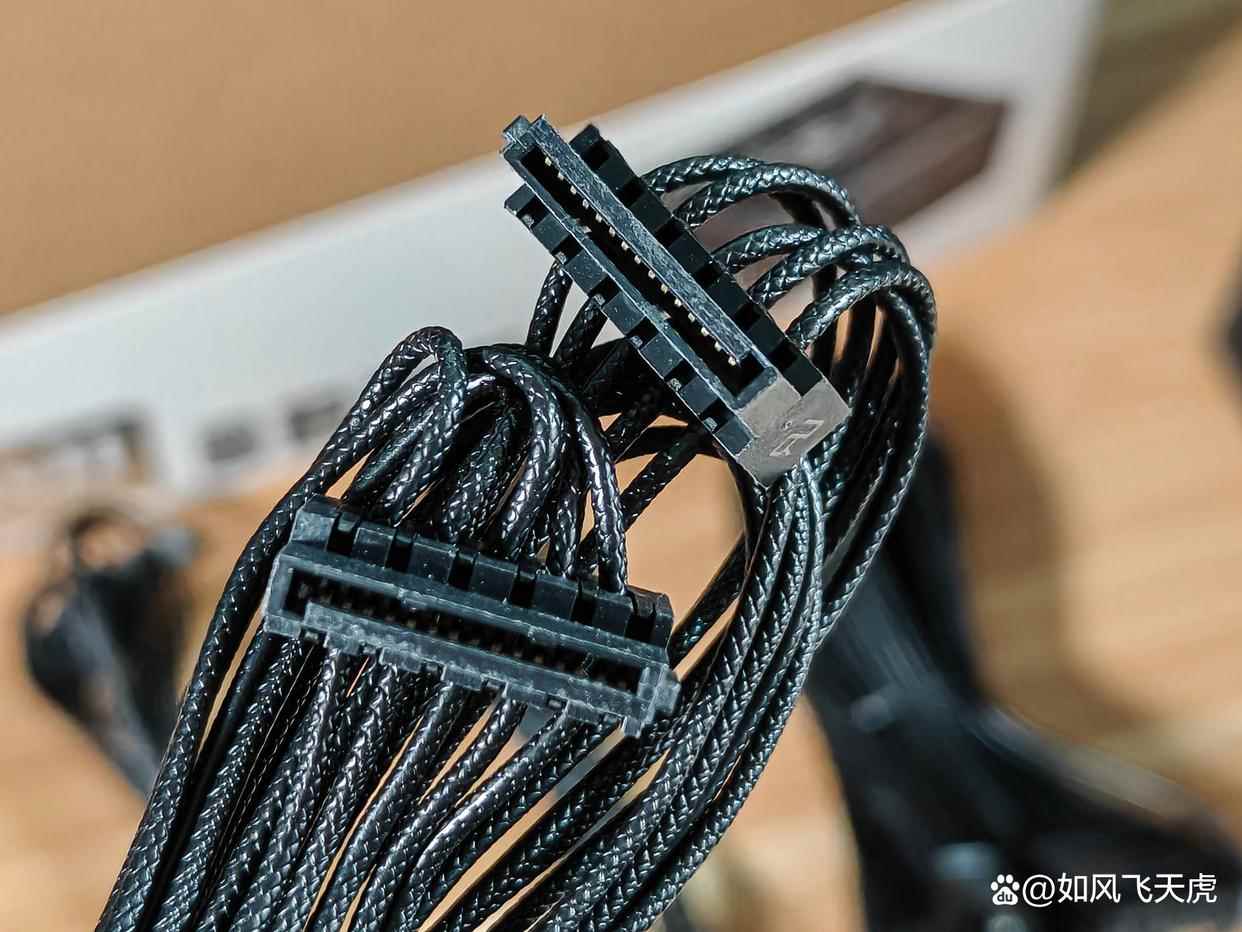

这个是sata供电线，每根有4个接头。

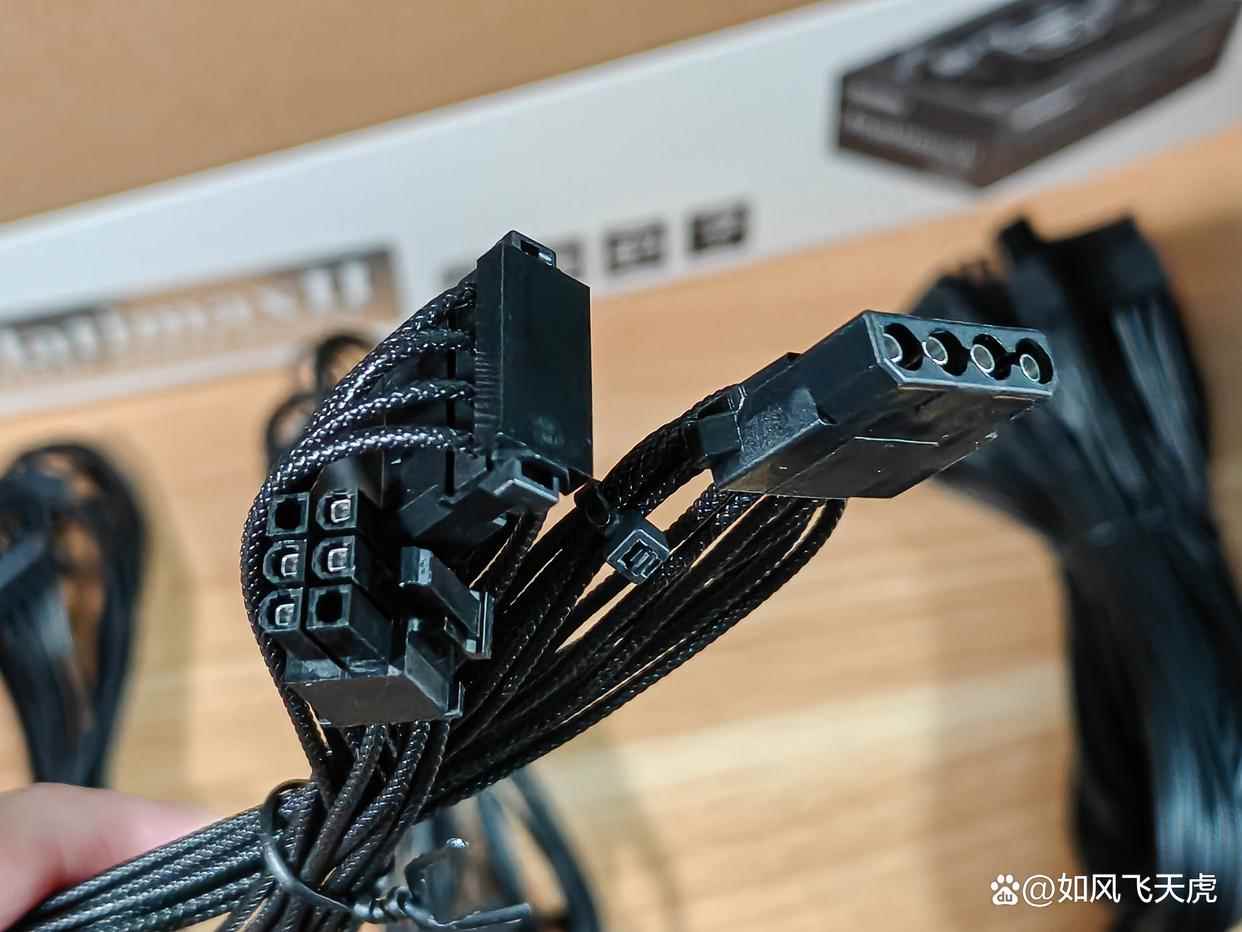

molex供电线，俗称的大4pin接口。

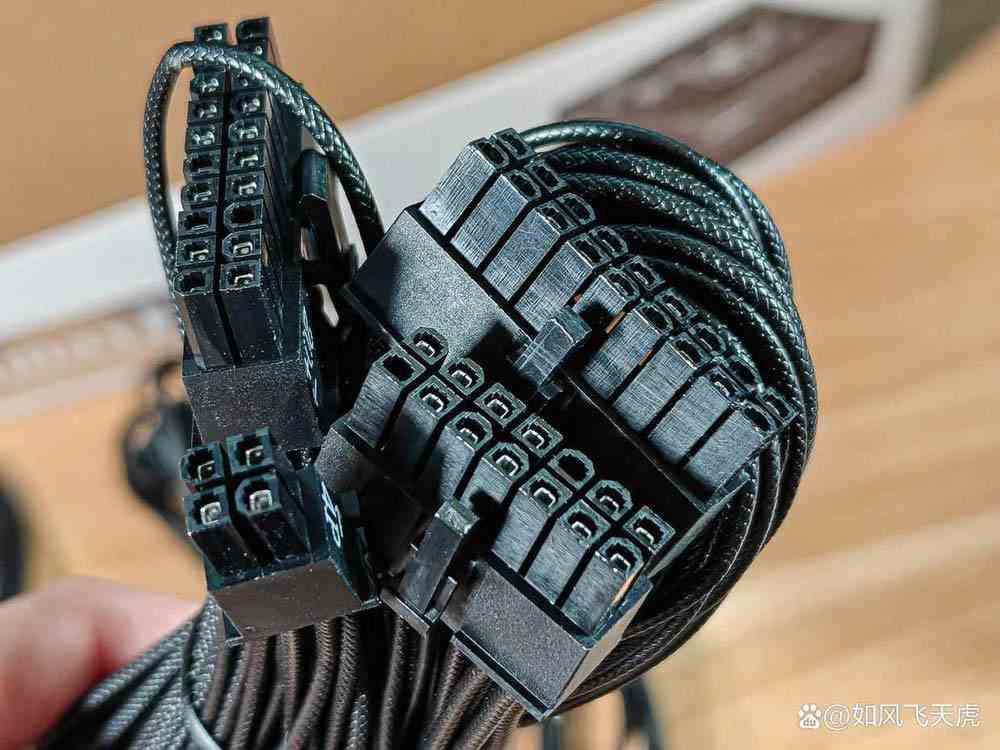

主板电源供电线，接到电源的是14+18pin接口，接到主板的是20+4pin接口。
我们让大家更加深刻的了解这款电源，我决定拆开给大家看看。需要注意的是，这款电源提供了长达10年的质保，但是拆解会失去质保资格，所以本次的拆解更加凸显价值。

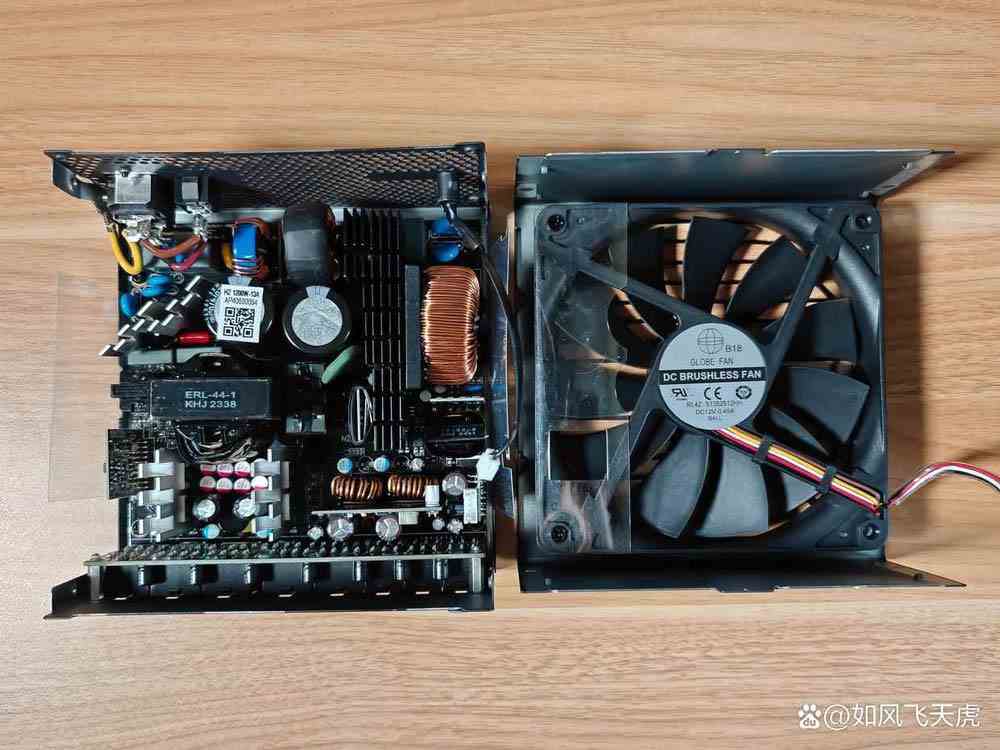

拧掉若干螺丝将电源打开，打开盖子。带有风扇的顶盖一侧有透明塑料，上面还有开口。这样的设计为了调节风向，从而得到最好的冷却效果。电路部分非常齐整，两侧有透明塑料片隔离绝缘，电源采用了主动式pfc+全桥llc谐振+同步整流+dc-dc结构。

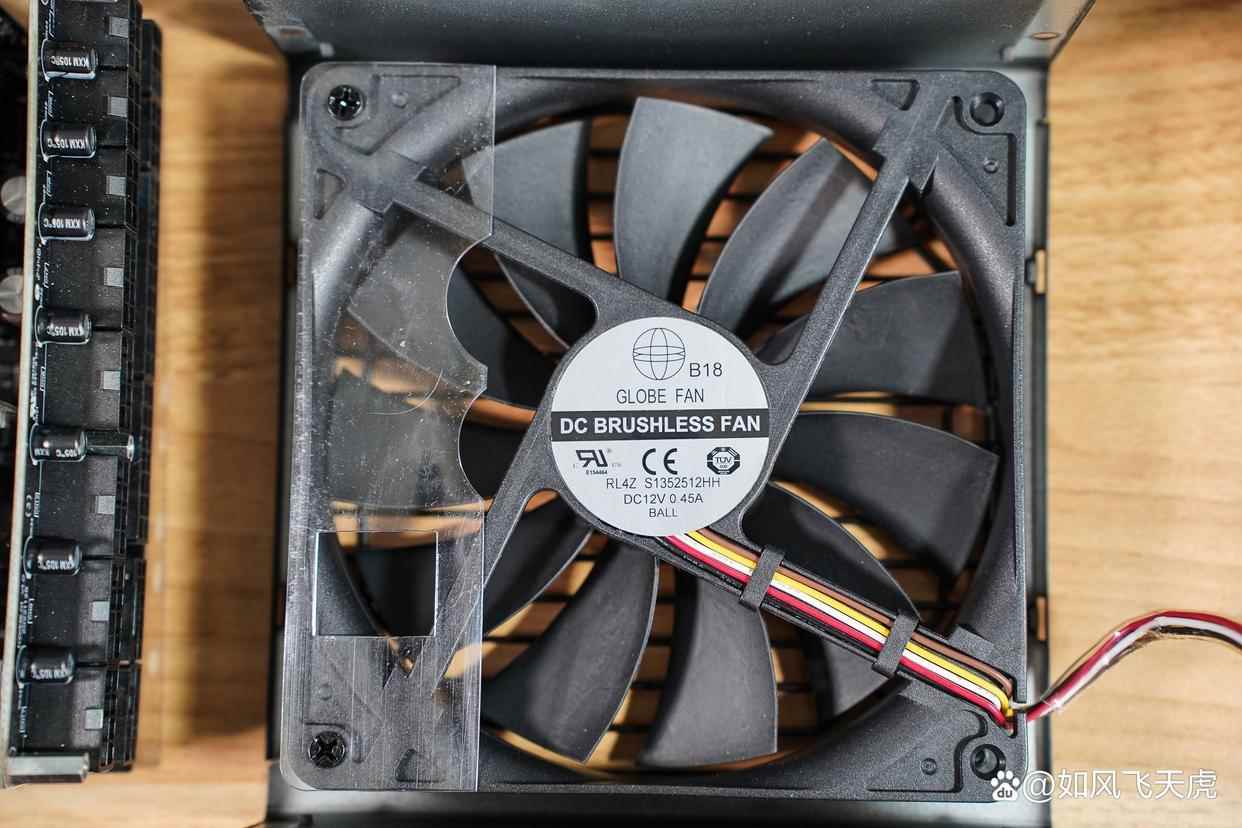

再来看看风扇，背面标签显示是globe fan的，型号为rl4z s1352512hh，直流无刷电机，12v/0.45a。这款风扇直径135mm，11个扇叶。双滚珠轴承风扇寿命长，噪音低。

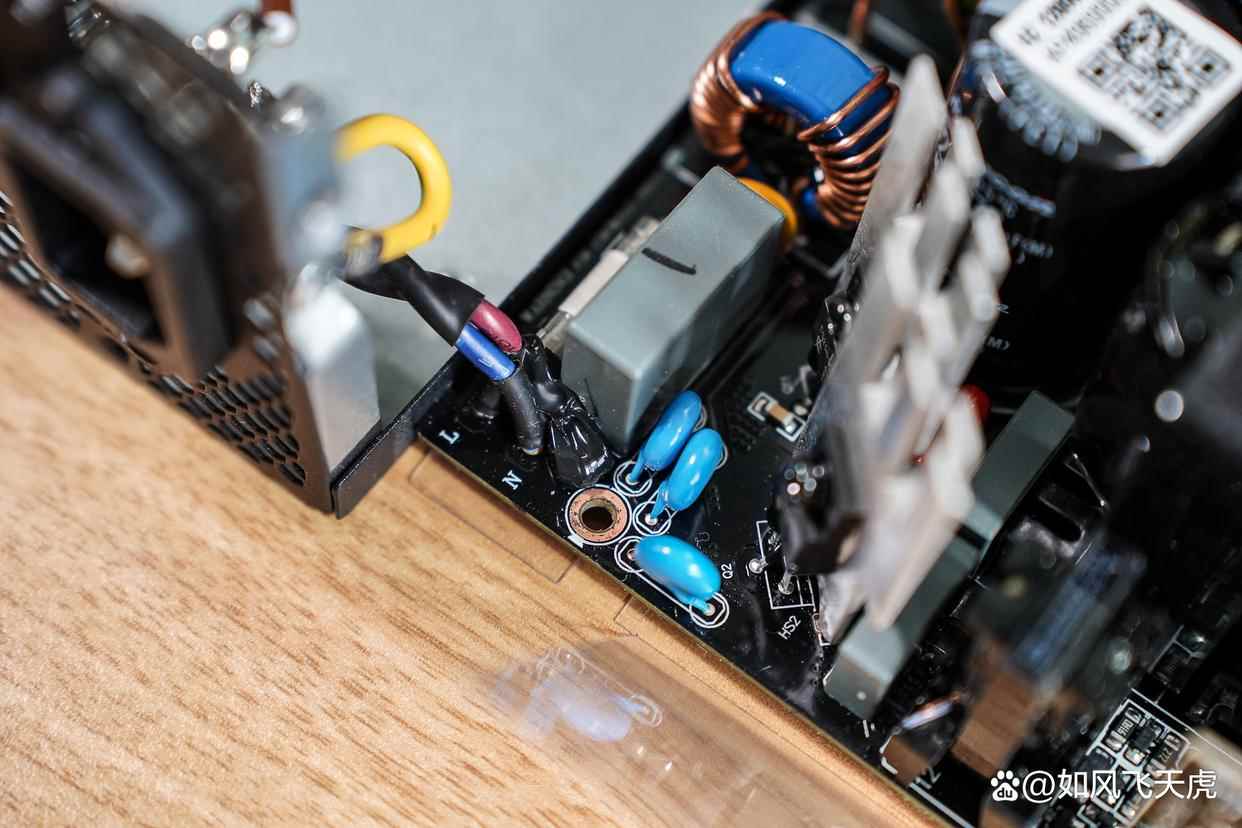

先从交流进电回路看起，它采用了二级emi电路，这边是初级的，可见y电容、x电容。

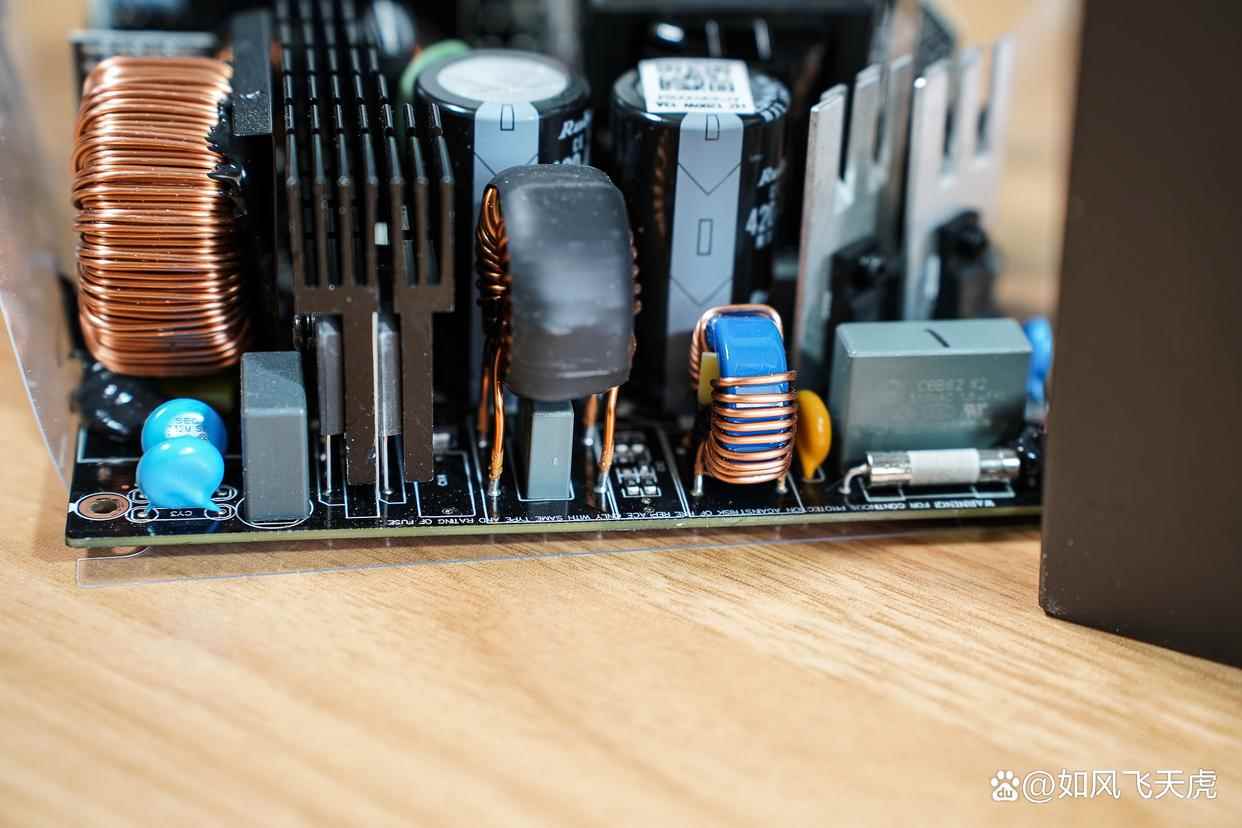

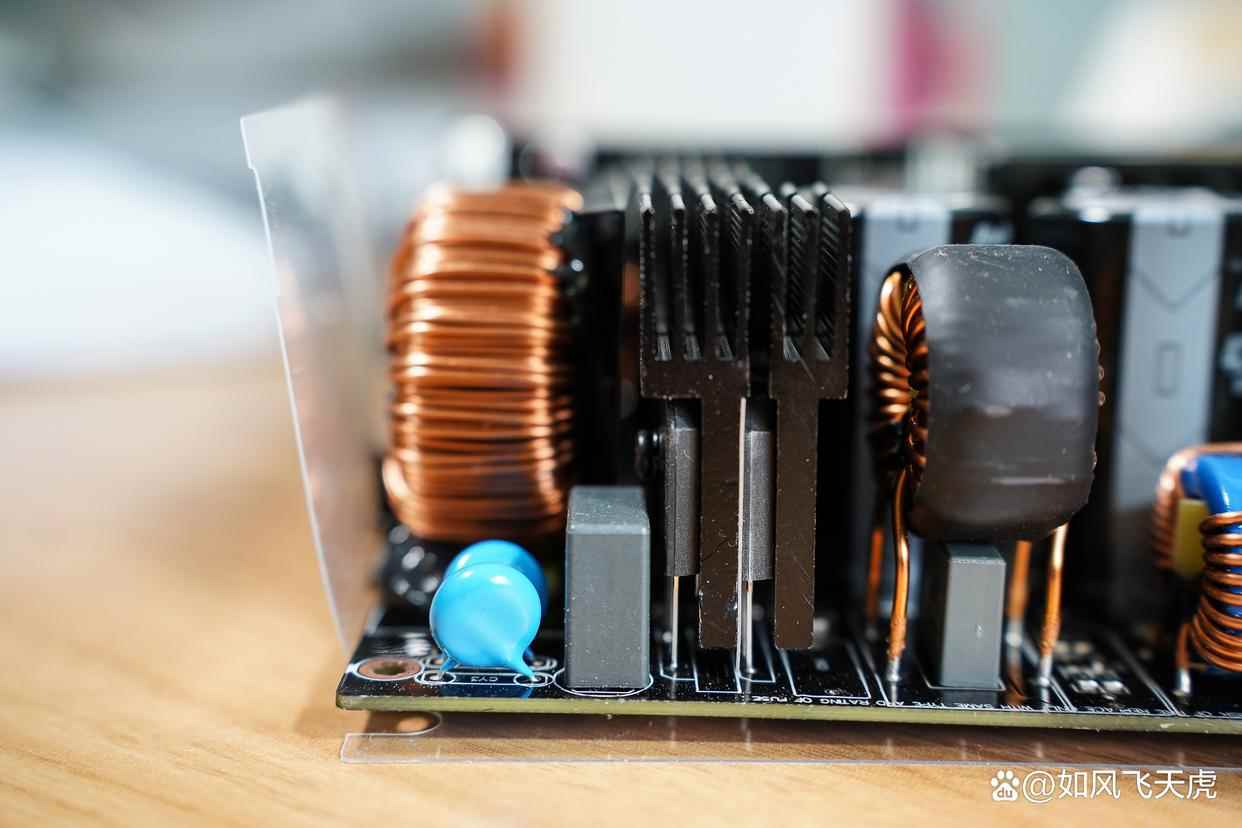

换个角度，可以看到其他的有白色的保险管，黄色的压敏电阻，2个共模电感一高一低，高的下面有安规x2电容等等。最左边有2个电容和一个薄膜电容，这个总体来说emi电路完整。
电源配置有两个整流桥，共用一块铝制散热片，就是左侧的这块。右侧还有一块铝制散热片，用于给pfc电路的开关管等散热。

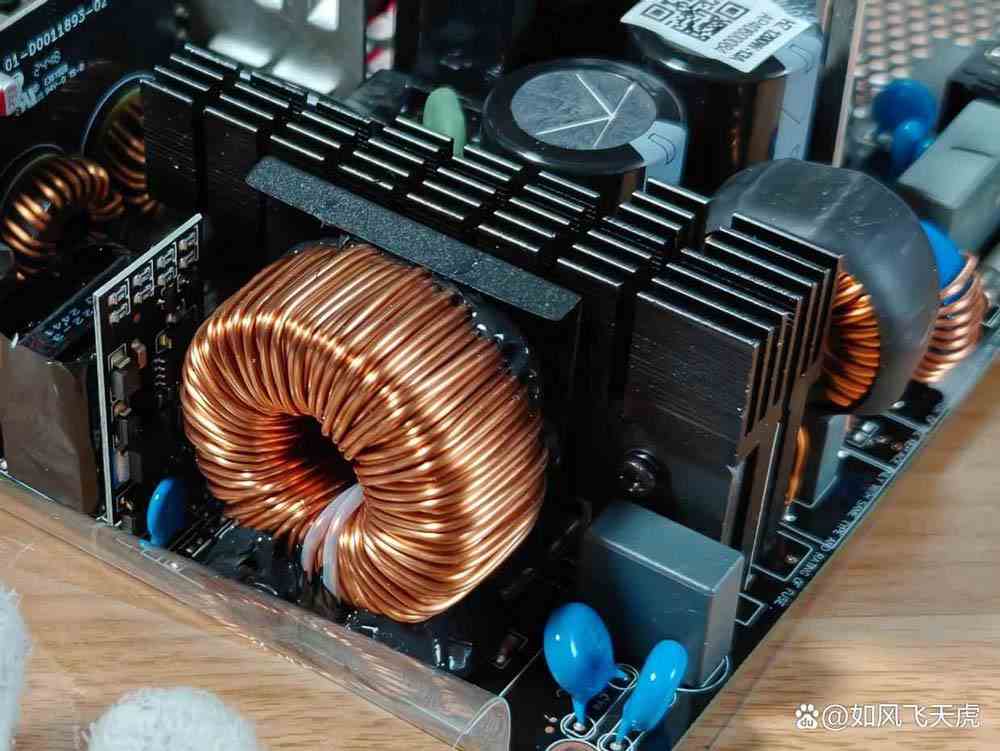

pfc电路实在看不清啊，根据网上的资料，这里应是则配置有2个开关管与1个二极管，外面醒目的pfc升压电感，一个立着的小板是5vsb小板，小板后面的应该是高频变压器。

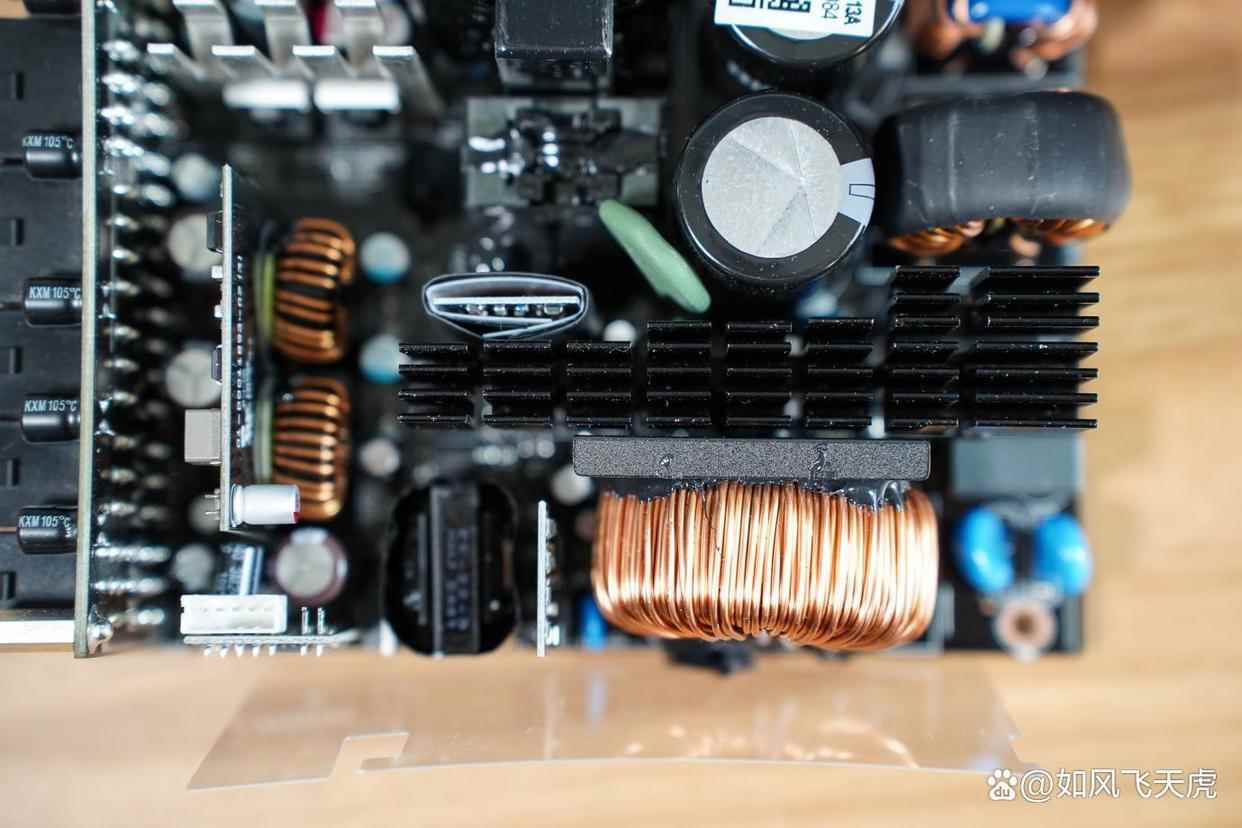

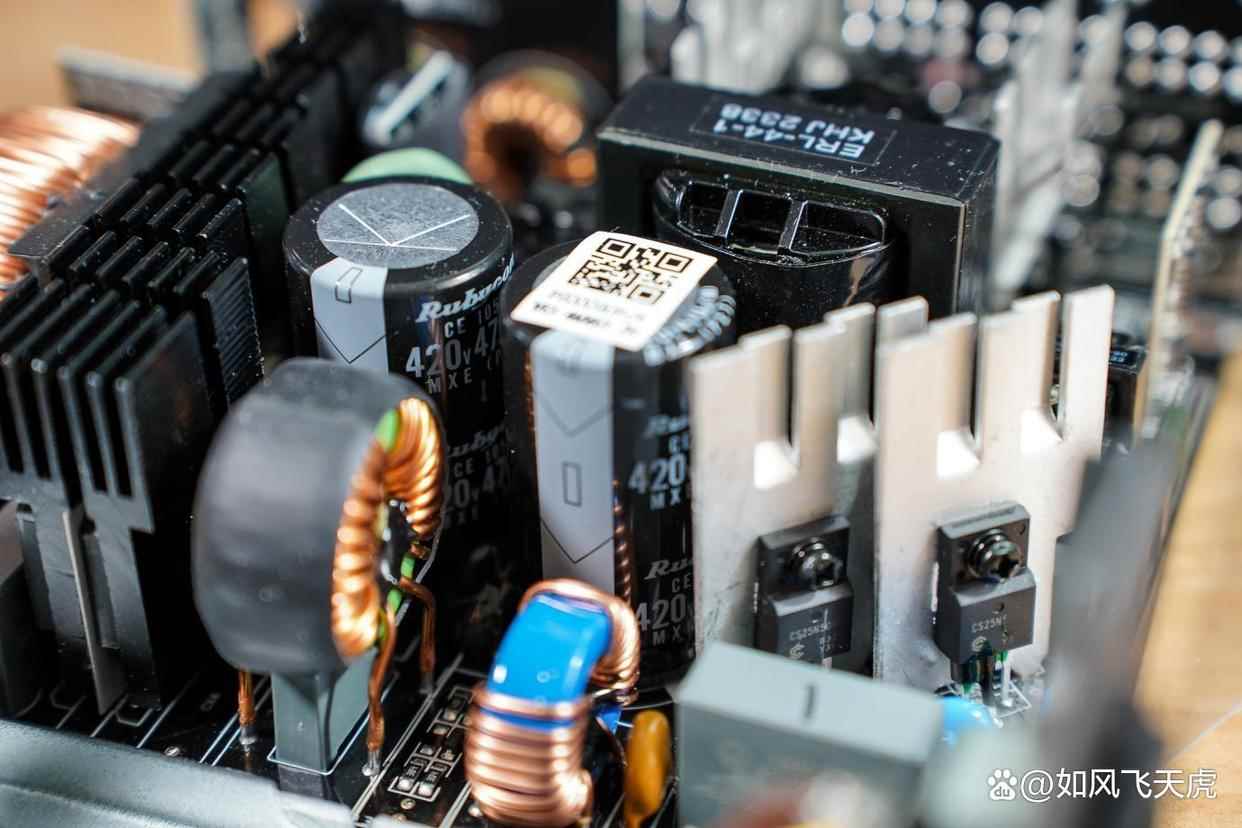

从上方看，散热片呈现阶梯型排列。散热片左侧上方的包裹的就是pfc控制器，右侧一个绿色的ntc热敏电阻。中间往上就就是2个主电容，主电容左侧是llc谐振电感。
