我要评论docker 和 containerd 目录结构及存储机制笔记
一、docker 目录结构与存储机制
1. docker 存储目录
docker 默认将数据存储在 /var/lib/docker 目录下。这个目录包含以下子目录和文件：

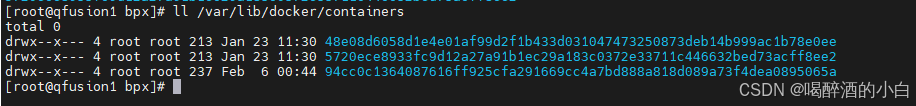

/var/lib/docker/containers：- 存储每个容器的配置文件和日志文件。
- 每个容器的目录以容器id命名，包含
config.v2.json和日志文件。
/var/lib/docker/overlay2：
- 存储使用 overlay2 存储驱动的容器文件系统。每个容器的文件系统由多个层组成，包括只读层（镜像层）和可写层（容器层）。
merged：联合挂载后的目录，容器的根目录。diff：容器的可写层，存储容器运行时的修改。lower：记录父层的哈希值。
/var/lib/docker/volumes：
- 存储 docker 卷的数据。
- 每个卷的目录以卷名命名，包含卷的数据。
/var/lib/docker/network：
- 存储 docker 网络相关的配置和状态信息。
/var/lib/docker/image：
- 存储镜像的元数据。
/var/lib/docker/containers：
- 存储容器的配置文件和日志文件。
2. docker 容器的根目录
docker 容器的根目录位于 /var/lib/docker/overlay2 下的 merged 目录。例如：
- /var/lib/docker/overlay2/<layer_id>/merged
<layer_id>：容器的文件系统层的唯一标识符。
3. 查看 docker 容器的挂载点
可以使用以下命令查看 docker 容器的挂载点：
docker inspect --format '{{.graphdriver.data.workdir}}' <容器id>二、containerd 目录结构与存储机制
1. containerd 存储目录

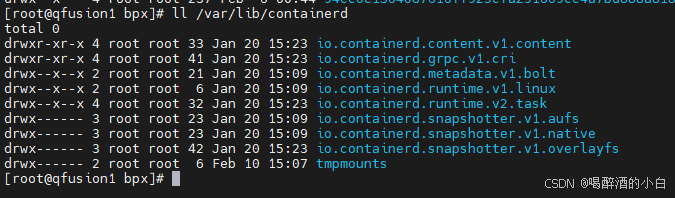

containerd 默认将数据存储在 /var/lib/containerd 目录下。这个目录包含以下子目录和文件：
/var/lib/containerd/io.containerd.content.v1.content：
存储容器镜像的内容。
/var/lib/containerd/io.containerd.grpc.v1.cri：
存储与 kubernetes cri（container runtime interface）相关的数据。
/var/lib/containerd/io.containerd.metadata.v1.bolt：
存储元数据，使用 boltdb。
/var/lib/containerd/io.containerd.runtime.v1.linux：
存储容器的运行时信息。
/var/lib/containerd/io.containerd.runtime.v2.task：
存储容器的运行时任务信息。
/var/lib/containerd/io.containerd.snapshotter.v1.overlayfs：
存储使用 overlayfs 文件系统的容器快照。
/var/lib/containerd/tmpmounts：
存储临时挂载点。
2. containerd 容器的根目录
containerd 容器的根目录通常位于 /var/lib/containerd/io.containerd.snapshotter.v1.overlayfs 下的某个快照目录中。例如：
/var/lib/containerd/io.containerd.snapshotter.v1.overlayfs/snapshots/<snapshot_id>/fs
<snapshot_id>：快照的唯一标识符。
3. 查看 containerd 容器的挂载点
可以使用以下命令查看 containerd 容器的挂载点：
crictl inspect <容器id> | jq -r '.info.runtimespec.mounts[] | select(.destination == "/") | .source'
4. 查找快照与容器的对应关系
以下是一个示例脚本，帮助你找到每个快照对应的容器：
#!/bin/bash
# 获取所有容器的id
container_ids=$(crictl ps -q)
# 遍历每个容器
for container_id in $container_ids; do
# 获取容器的挂载点路径
mount_path=$(crictl inspect $container_id | jq -r '.info.runtimespec.mounts[] | select(.destination == "/") | .source')
# 检查挂载点路径是否在snapshots目录中
if [ -n "$mount_path" ]; then
snapshot_id=$(basename $mount_path)
echo "container id: $container_id, snapshot id: $snapshot_id"
fi
done三、docker 和 containerd 的主要区别
1. 存储路径
- docker：
/var/lib/docker/overlay2 - containerd：
/var/lib/containerd/io.containerd.snapshotter.v1.overlayfs
2. 挂载点管理
- docker：使用
docker inspect查看挂载点。 - containerd：使用
crictl inspect查看挂载点。
3. 配置文件
- docker：
/etc/docker/daemon.json - containerd：
/etc/containerd/config.toml
4. 日志文件
- docker：
/var/log/docker.log - containerd：
/var/log/containerd.log
四、实用命令
1. docker 查看容器的挂载点：
docker inspect --format '{{.graphdriver.data.workdir}}' <容器id>2. containerd
查看容器的挂载点：
crictl inspect <容器id> | jq -r '.info.runtimespec.mounts[] | select(.destination == "/") | .source'
查看所有容器的挂载点：
crictl ps -q | xargs -i {} sh -c 'crictl inspect {} | jq -r ".info.runtimespec.mounts[] | select(.destination == \"/\") | .source"'五、总结
- docker 和 containerd 都使用 overlayfs 文件系统来管理容器的文件系统。
- docker 的存储路径在
/var/lib/docker/overlay2，而 containerd 的存储路径在/var/lib/containerd/io.containerd.snapshotter.v1.overlayfs。 - docker 使用
docker inspect查看容器的挂载点，而 containerd 使用crictl inspect查看挂载点。 - docker 的配置文件是
/etc/docker/daemon.json，而 containerd 的配置文件是/etc/containerd/config.toml。
