双风扇散热600W! 英伟达 RTX 50系列公版散热方案拆解首次揭秘
nvidia在其最新rtx 50 fe公版显卡上采用了名为“double flow through（双流式）”散热方案，nvidia对其进行了详细介绍。与以往的公版显卡散热方案
nvidia在其最新rtx 50 fe公版显卡上采用了名为“double flow through（双流式）”散热方案，nvidia对其进行了详细介绍。
与以往的公版显卡散热方案相比，rtx 5090公版采用了全新的散热架构，实现了更高效的热管理。

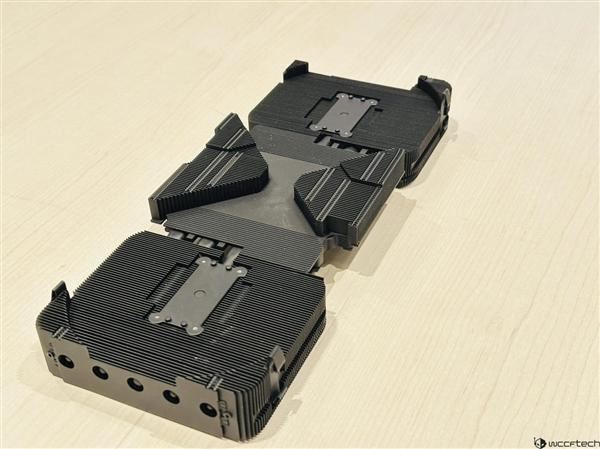

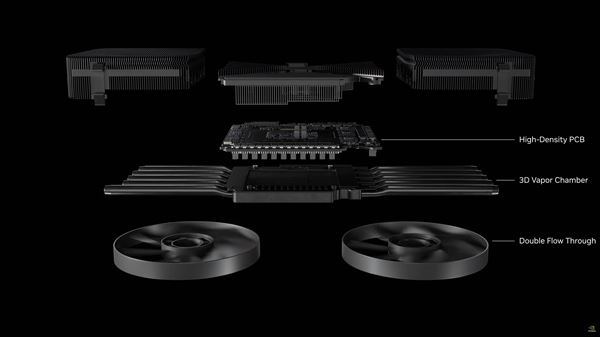

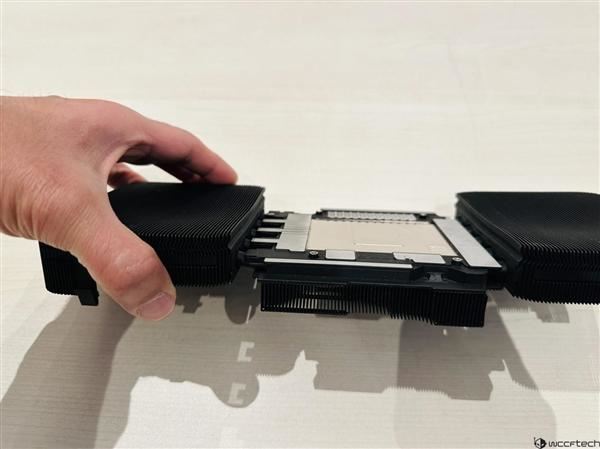

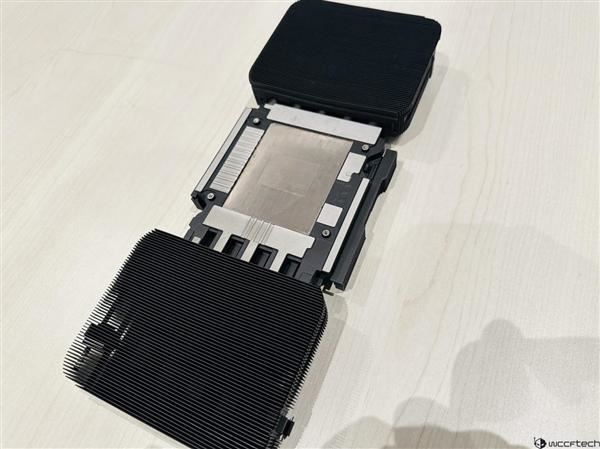

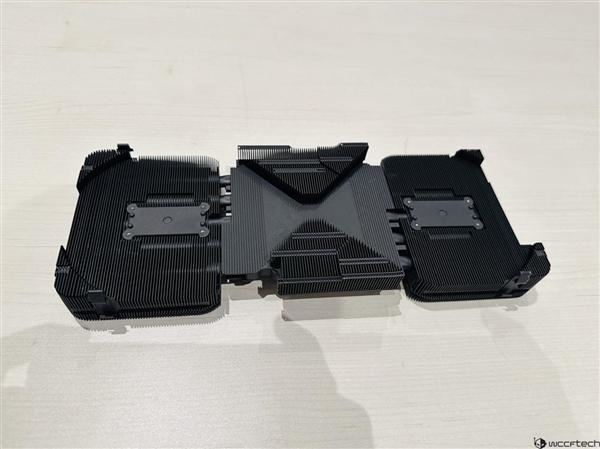

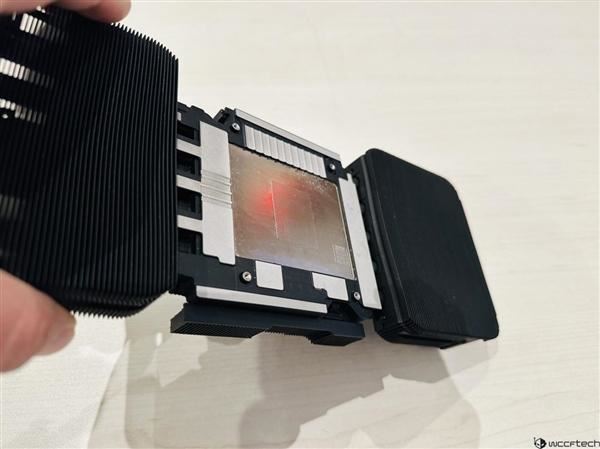

从拆解图来看，rtx 50系列公版显卡使用了3d均热板搭配5根热导管，这些热导管紧密贴合在高密度pcb上，并向两侧外部延伸，连接到绵密的散热鳍片。

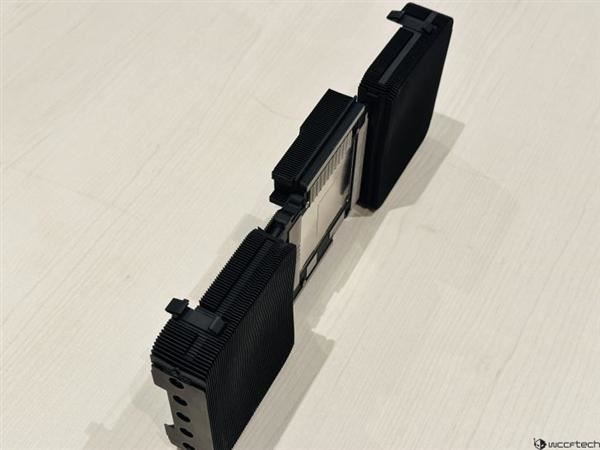

这些鳍片前后均无遮蔽物，两颗风扇可直接对鳍片吹拂，气流能够顺畅地穿越鳍片至显卡后方，从而最大化气流穿越度，使废热不易堆积在显卡附近。

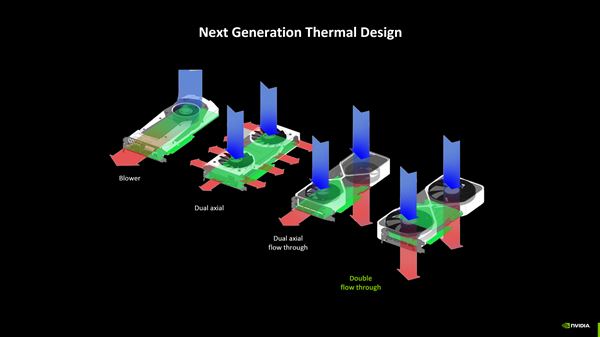

以往的rtx 10系列公版显卡采用噪音较高的鼓风式风扇，rtx 20系列公版改用双轴向式风扇虽然噪音较低，但废热气流自pcb上下边缘吹出时容易卡在周围，造成排热困难，且显卡达到320w时，风扇噪音已达50分贝。
rtx 30、40系列首次引入单颗通风扇，稍微解决了积热问题，显卡到450w时，风扇噪音会达到50分贝。

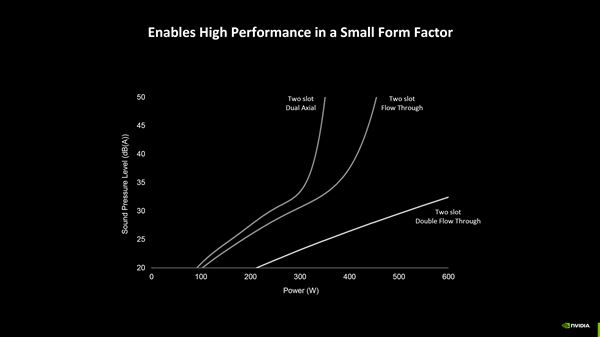

而rtx 50系列公版的double flow through设计则大幅提升了散热效率，即便rtx 5090达到600w，在仅配备双槽散热器的情况下，风扇噪音仍能维持在30分贝至35分贝之间。
同时，由于只配置了双槽散热器，rtx 5090公版成为目前市面上唯一一款符合nvidia sff（small form factor，小型化）规范的rtx 5090显卡。
