我要评论matlab软件提供了强大的可视化功能，可以根据给定的曲线上的坐标来绘制曲线图形，该怎么画函数图像？详细请看下文图文介绍。
1 绘制二维平面函数图像

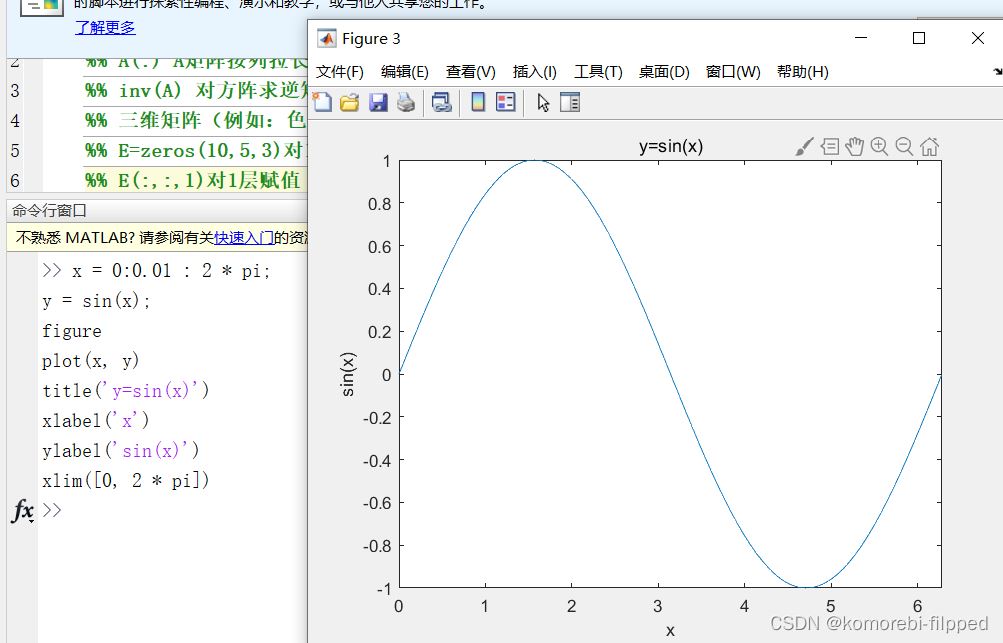

1.1 一条曲线
x = 0:0.01 : 2 * pi;%%最低，步长，最高
y = sin(x);
figure %%新建一个幕布
plot(x, y)
title('y=sin(x)')%%加上标题
xlabel('x')%%x标签
ylabel('sin(x)')%%y标签
xlim([0, 2 * pi])%%幕布x边缘范围，否则默认尾部留白

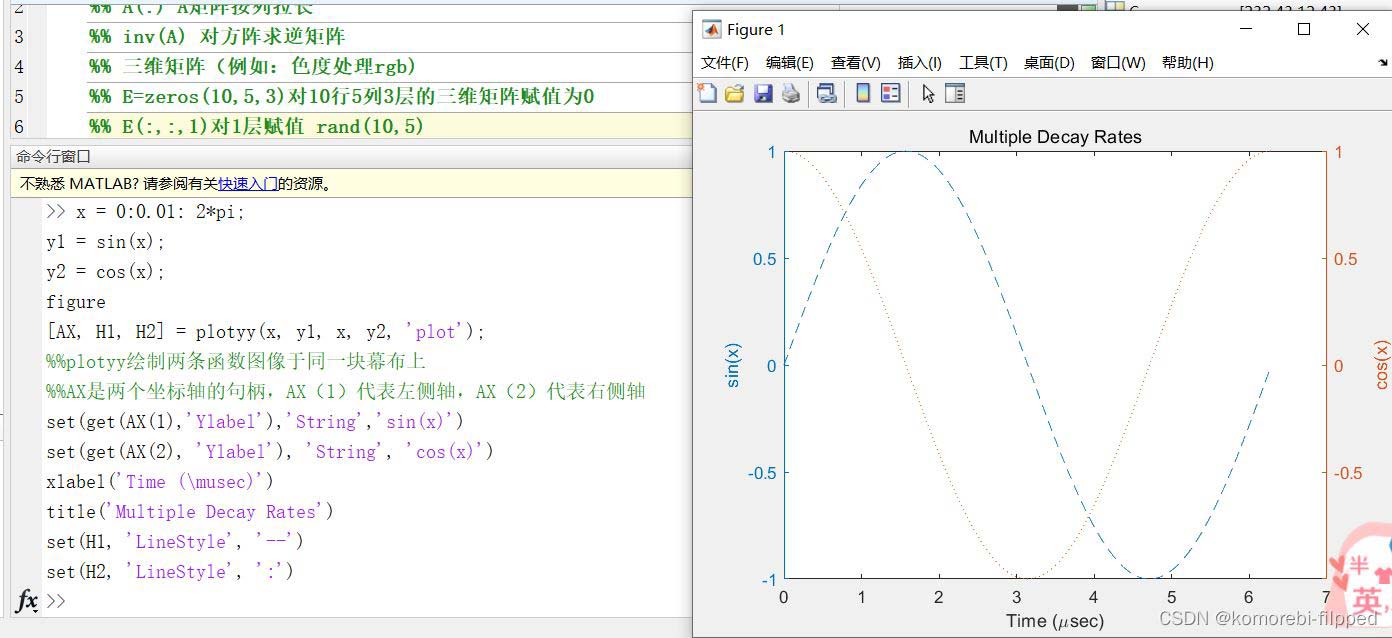

1.2 多条曲线
plotyy绘制两条函数图像于同一块幕布上
ax是两个坐标轴的句柄，ax（1）代表左侧轴，ax（2）代表右侧轴
x = 0:0.01: 2*pi;
y1 = sin(x);
y2 = cos(x);
figure
[ax, h1, h2] = plotyy(x, y1, x, y2, 'plot');
%%plotyy绘制两条函数图像于同一块幕布上
%%ax是两个坐标轴的句柄，ax（1）代表左侧轴，ax（2）代表右侧轴
set(get(ax(1),'ylabel'),'string','sin(x)')
set(get(ax(2), 'ylabel'), 'string', 'cos(x)')
xlabel('time (\musec)')
title('multiple decay rates')
set(h1, 'linestyle', '--')
set(h2, 'linestyle', ':')
1.3 相关字符指令
| 红 | r | 粉红 | m |
| 蓝 | g | 青 | c |
| 绿 | b | 白 | w |
| 黄 | y | 黑 | k |
| 实线 | - |  |
| 虚线 | -- | -------------- |
| 冒号线 | ： | …………… |
| 点画线 | -. | — - — - — |
2 三维绘图

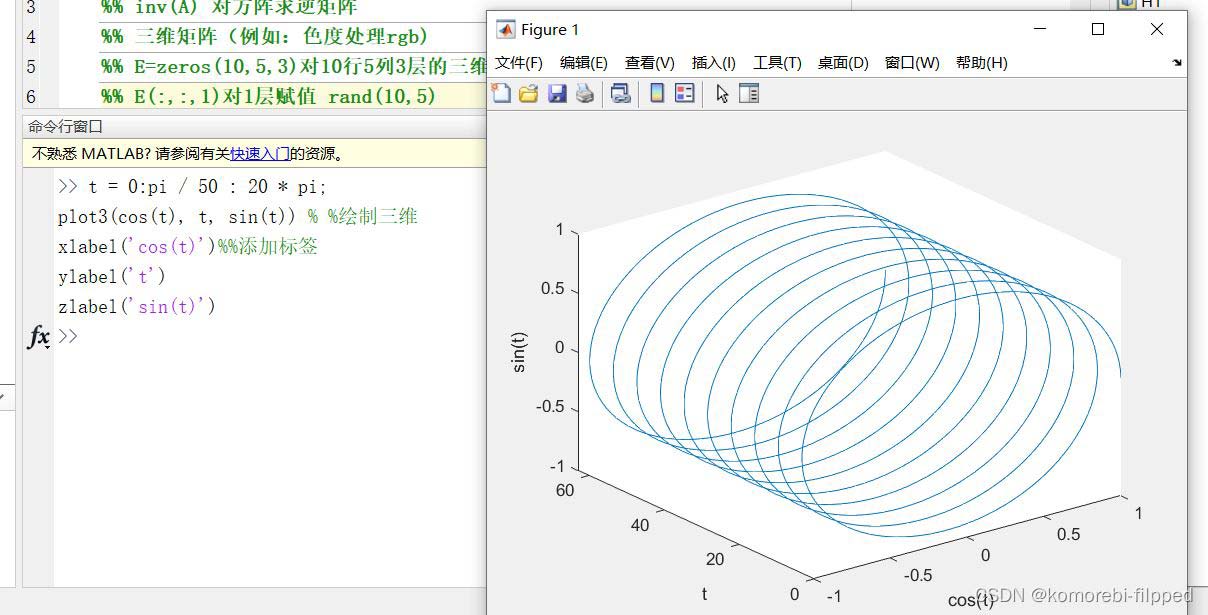

2.1基本绘图
t = 0:pi / 50 : 20 * pi;
plot3(cos(t), t, sin(t)) %%绘制三维图像
xlabel('cos(t)')%%添加标签
ylabel('t')
zlabel('sin(t)')

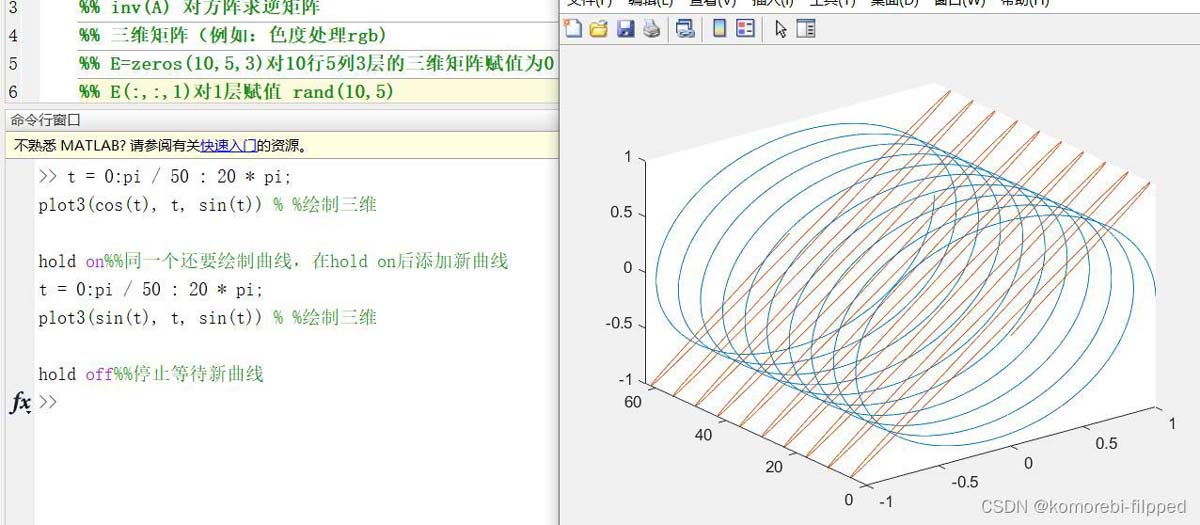

2.2 添加新曲线
hold on%%同一个还要绘制曲线，在hold on后添加新曲线 hold off%%停止等待新曲线

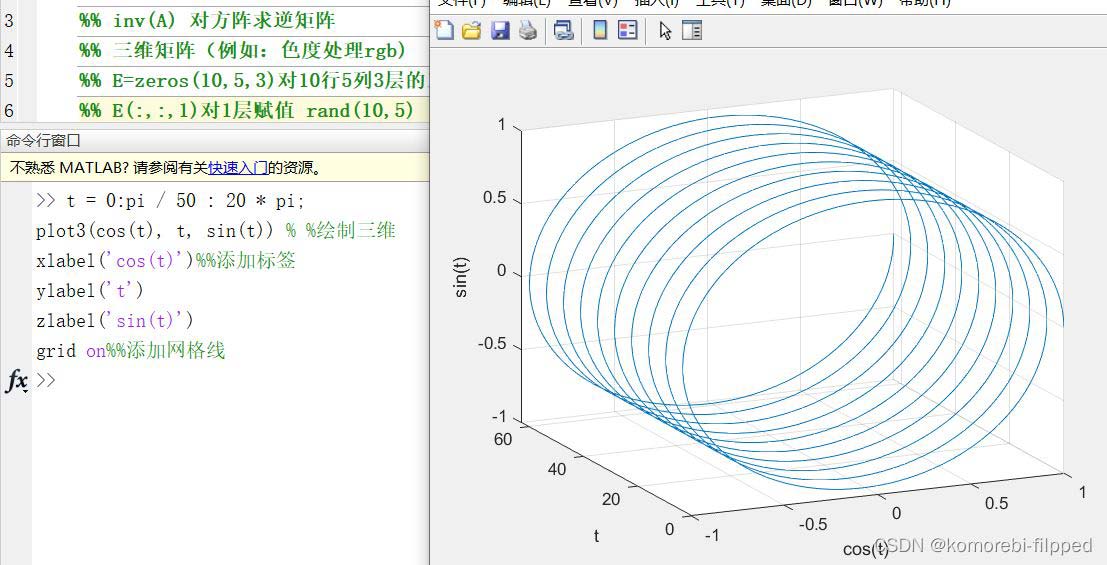

2.3 添加网格线
grid on%%添加网格线
t = 0:pi / 50 : 20 * pi;
plot3(cos(t), t, sin(t)) % %绘制三维
xlabel('cos(t)')%%添加标签
ylabel('t')
zlabel('sin(t)')
grid on%%添加网格线
各面添加了网格线（图片可能不太明显，请自行尝试观察）

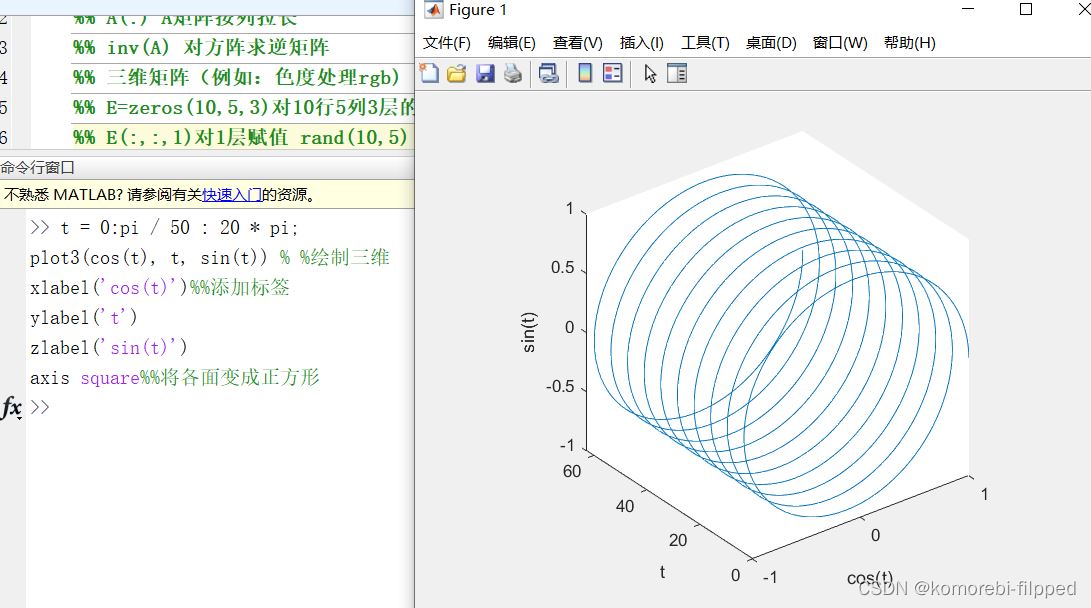

2.4 各面修改为正方形
axis square%%将各面变成正方形
t = 0:pi / 50 : 20 * pi;
plot3(cos(t), t, sin(t)) % %绘制三维
xlabel('cos(t)')%%添加标签
ylabel('t')
zlabel('sin(t)')
axis square%%将各面变成正方形
以上就是matlab画函数图像的过程，实例比较简单，希望大家多多学习。
