挑来连接器，掀开主板，还有导线与主板焊接。

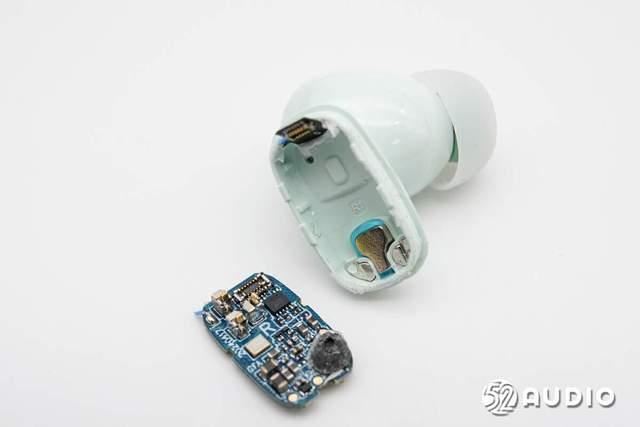

断开导线，取出主板单元。

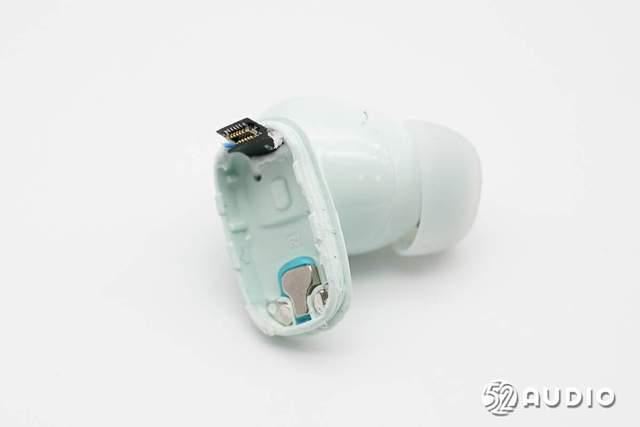

耳机柄腔体内部结构一览，末端设置有与充电盒磁铁，以及充电触点。

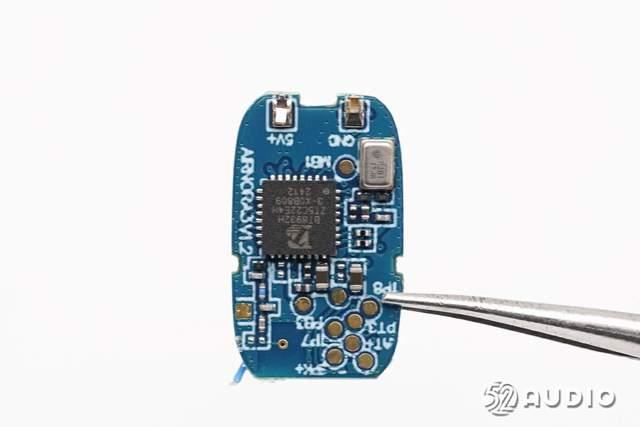

耳机主板一侧电路一览。

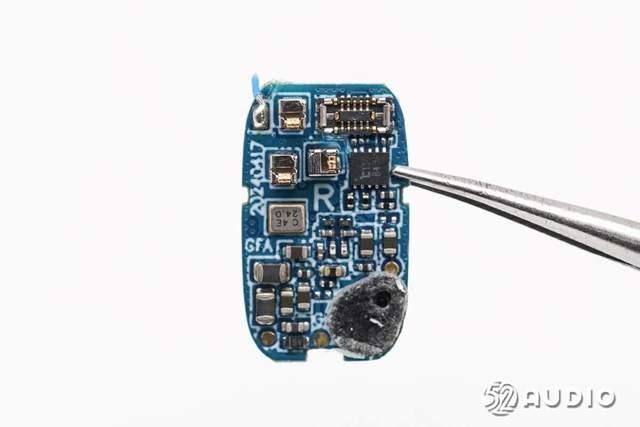

耳机主板另外一侧电路一览。

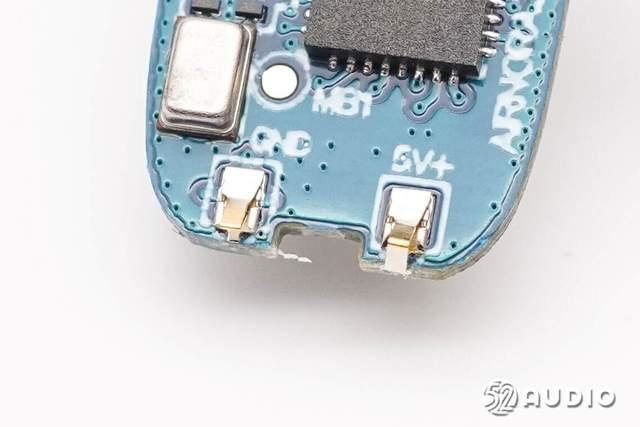

连接充电触点的金属弹片特写。

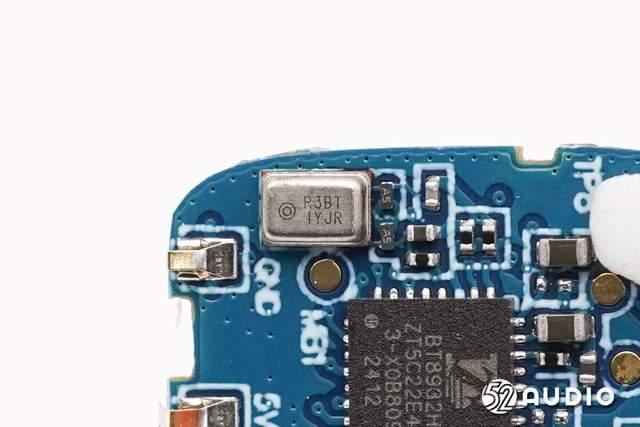

镭雕r3bt的mems麦克风特写，用于语音通话和降噪功能拾音，来自瑞勤电子。

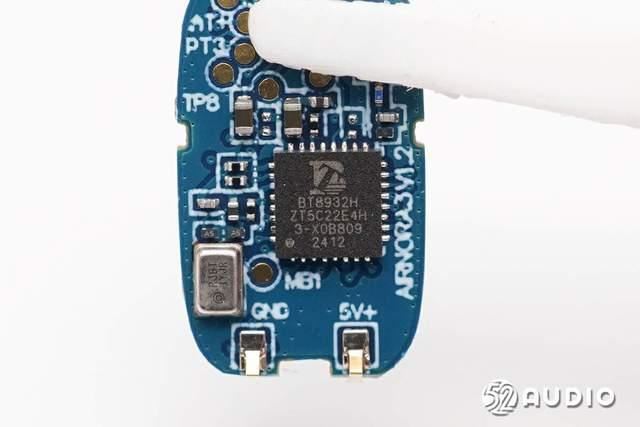

bluetrum中科蓝讯bt8932h蓝牙音频soc，内置32位高性能risc-v处理器核心，支持dsp指令，运行频率最高140mhz；内置16mbits闪存，320kb ram；具有可编程上拉和下拉电阻的灵活gpio引脚；支持gpio唤醒或中断。
中科蓝讯bt8932h符合蓝牙6.0+br+edr+ble规范，最大发射输出功率+10.5dbm，接受灵敏度-94.5dbm@2m edr，支持具有平衡效率的tws通信功耗，支持tws主从交换机。
中科蓝讯bt8932h具有高性能立体声dac，信噪比104db，支持差分模式和vcmbuf模式；具有三通道高性能adc，信噪比102db；支持三路mic放大器输入，支持灵活的音频均衡器调整，支持8、11.025、12、16、22.05、32、44.1、48、88.2、96、176.4和192khz采样率。还支持前馈、反馈及混合主动降噪，神经网络处理单元（npu），低功耗触摸键、入耳检测，集成pmu，如充电器/降压/ldo。

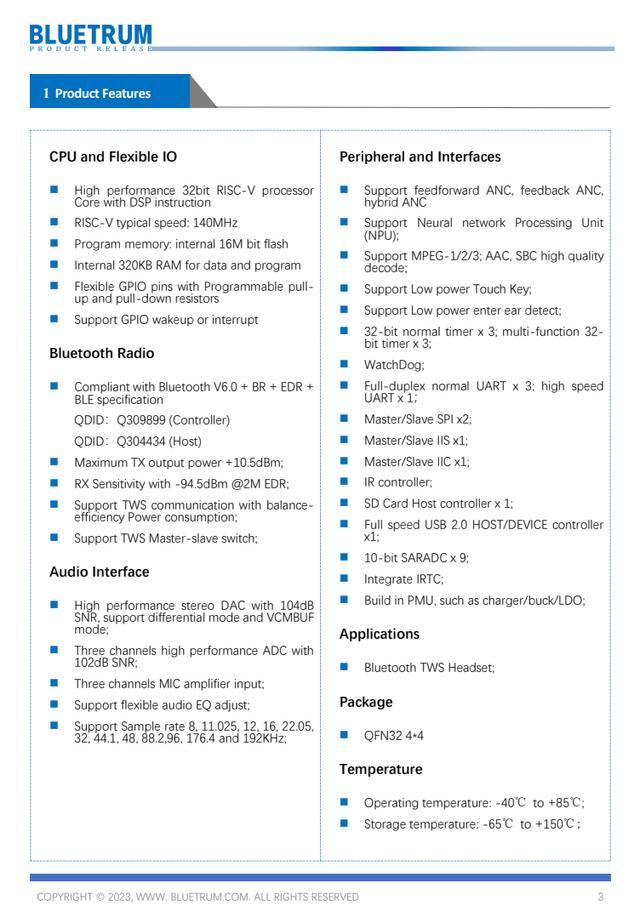

bluetrum中科蓝讯bt8932h详细资料图。据我们拆解了解到，目前已有腾讯qq音乐、realme、万魔、倍思、肯德基、redmi、联想、漫步者、惠威、fiil、创维、酷狗、充客、诺必行、翡声、凯叔讲故事、魔声、沃尔玛、公牛、山水、名创优品、科大讯飞、喜马拉雅、网易云音乐、bilibili、唱吧、魅族、nome、传音、乐视、夏新、飞利浦、绿联、360、铁三角、凡蒂尼、天猫精灵、defunc、coocaa等众多品牌旗下产品采用了中科蓝讯解决方案。

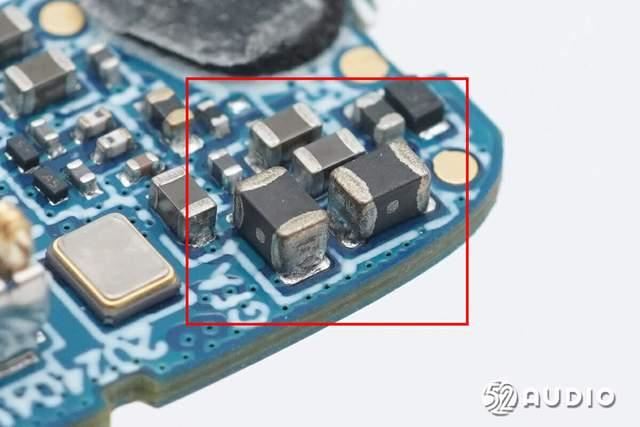

两颗sunlord顺络电子mphm系列功率电感特写，侧边印刷有一颗“白色圆点”标识。顺络电子mphm系列具有优异的抗干扰/防耦合、漏磁的性能，大额定电流、高可靠性、dcr等优异的电性能；同时外形设计有mark标识磁通方向，可以保证贴片后磁场方向一致；采用叠层工艺，满足主流的功率要求，为客户提供高性价比的产品。
sunlord顺络电子mphm系列详细资料图。据我们拆解了解到，包括huawei、oppo、跃我、大疆、科大讯飞、小米、redmi、漫步者、联想、ikf、marshall、jlab、nothing、倍思、摩托罗拉、字节跳动等众多品牌旗下产品采用了顺络电子的电感器。
