漫步者HECATE G2三模头戴式游戏耳机拆解测评
hecate是edifier漫步者旗下专业电竞厂牌，旗下产品包括有线耳机、蓝牙耳机、2.4g无线耳机、音箱和鼠标键盘等，以极具未来感的设计风格，为电竞玩家提供高质量的游戏外设体验。此次将要拆解的hec
扬声器与一元硬币大小对比。

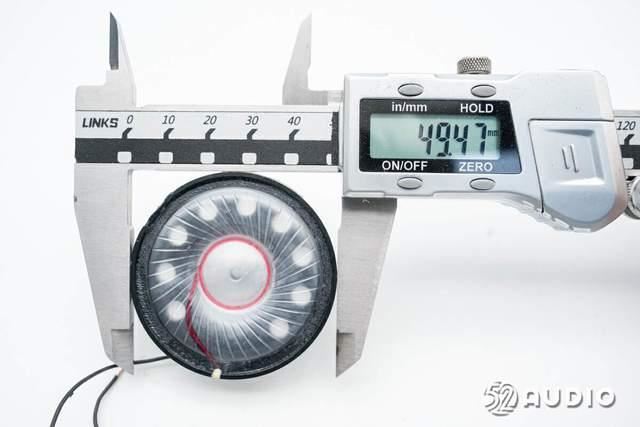

经我们实测，扬声器直径约为49.47mm。

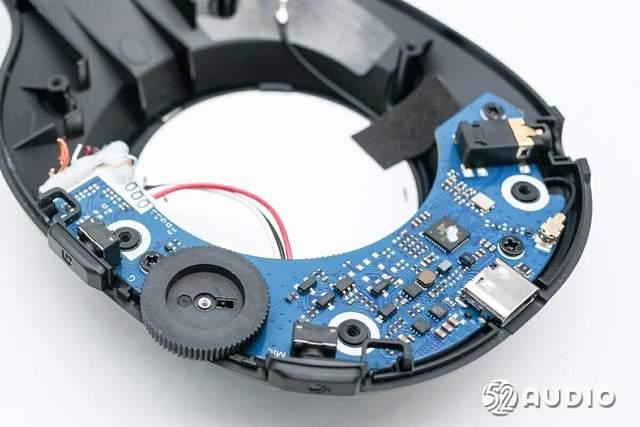

腔体内部主板单元结构一览，通过螺丝固定，通过插座连接下方的氛围灯小板。
卸掉螺丝，取掉主板。

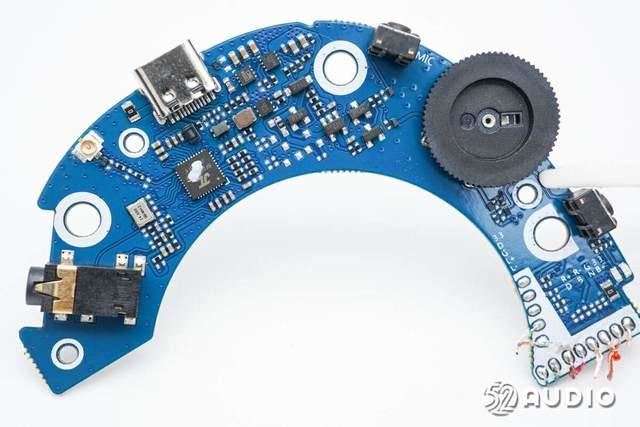

耳机主板一侧电路一览。

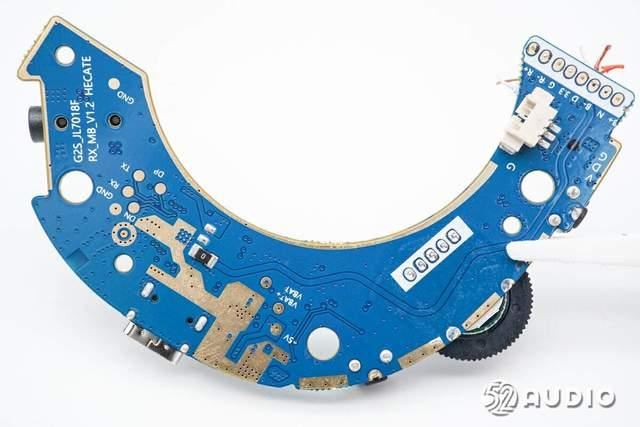

耳机主板另外一侧电路一览。

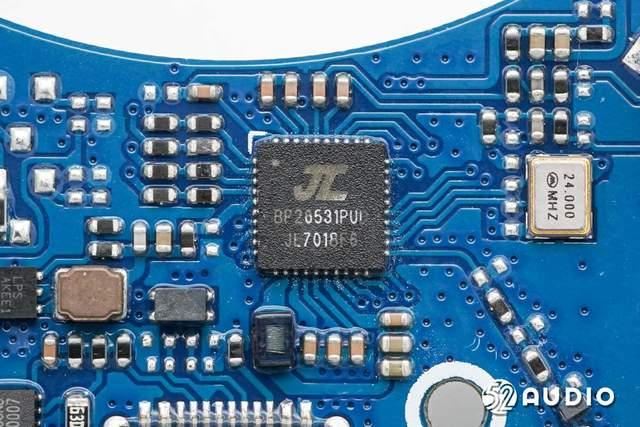

jl杰理jl7018f6蓝牙音频soc，用于无线连接和音频数据处理。

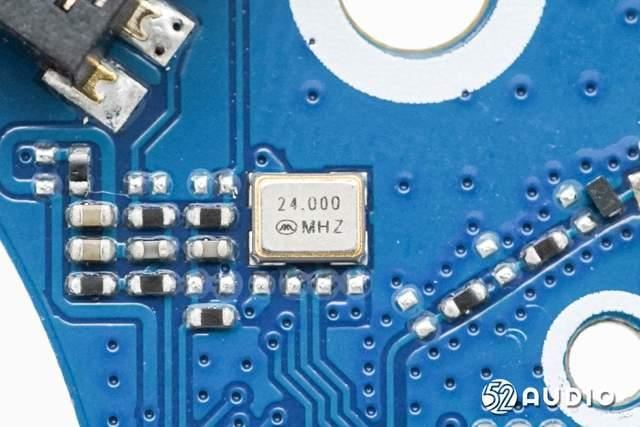

24.000mhz的晶振特写，为蓝牙芯片提供时钟。

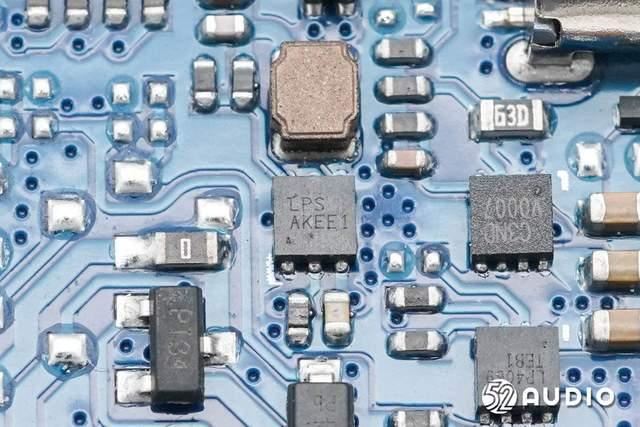

lps微源半导体lp6301是一款1.5mhz恒频电流模式pwm降压转换器，集成主开关和同步整流开关，集成pwm控制和pfm模式切换控制两种操作模式，可在更宽的负载范围内实现高效率。lp6301可以为2.5v~5.5v的输入电压提供高达1a的输出负载电流，输出电压可以调节到0.61v，非常适合需要单节锂离子电池提供高达1a的高电流的便携式设备。

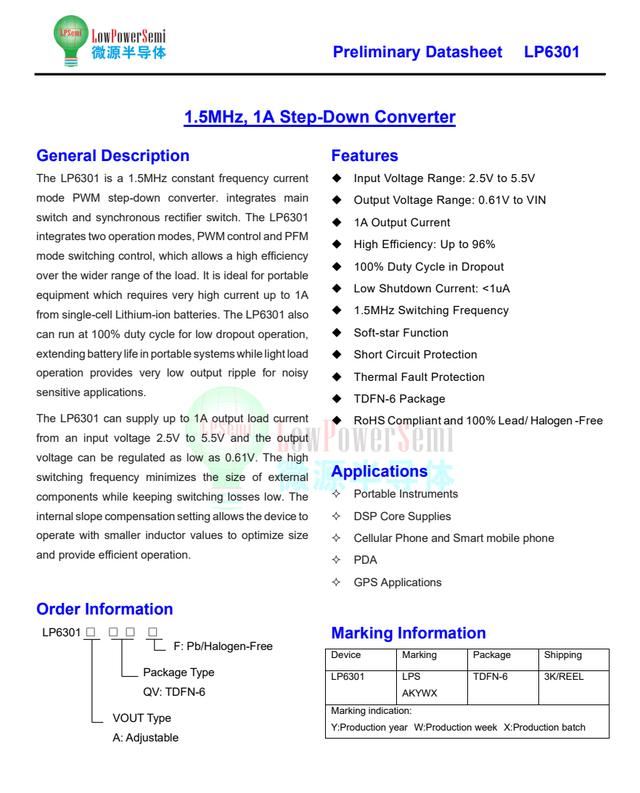

lps微源半导体lp6301详细资料图。据我们拆解了解到，目前已有小米、qq音乐、小天才、森海塞尔、罗技、qcy、tozo、jlab、网易有道、ikko、kef、声阔、荣耀、redmi、realme、meizu、红魔、雷蛇、fiil、1more、jbl、bowers & wilkins、酷睿视、barbetsound、suunto、monster、七彩虹、nothing、斯莫格、philips、rode、重力星球、haylou、如布、elevoc、hhogene、黑鲨、soundpeats、花再、oppo、华为、联想、索尼、诺基亚、摩托罗拉、漫步者、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。

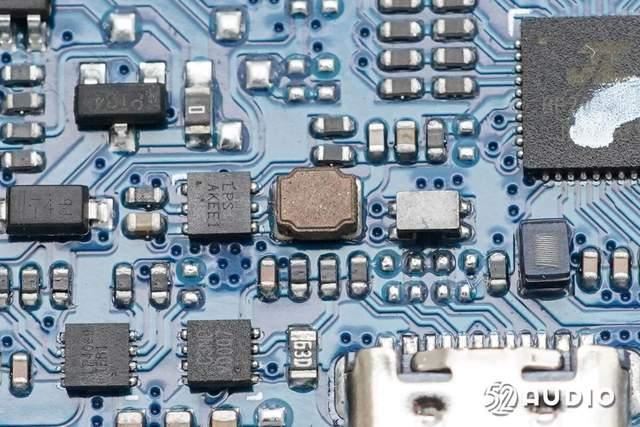

充电ic外围功率电感特写。
lps微源半导体lp4069t锂电池充电ic，是一款完整的恒流/恒压线性充电器，输出电流800ma可调，同时支持极小的充电电流和关断电流，耐压28v，带ntc温度调节，内置mosfet；采用tdfn-8封装，仅需较少的外部器件，非常适合便携式应用。
