华为IFTTR全光智慧家庭星光F50标准版拆机测评
2024年12月03日
•
华为
•
我要评论
本期拆解的是华为推出的ifttr全光智慧家庭设备，为星光f50标准版的光网关v176-20和光路由k155-11套装。这套设备由中国联通定制，用于实现全屋光纤组网。其中光网关带有三个千兆有线接口和一个

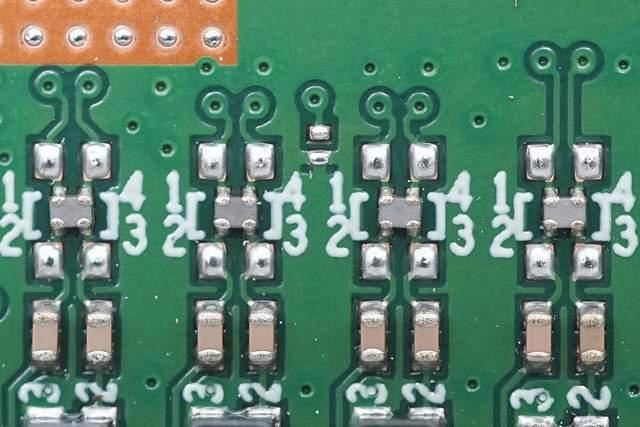

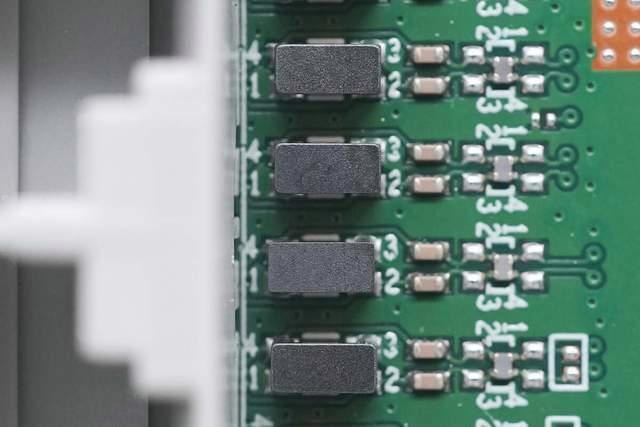

对应有线网络接口部分抛弃了原来传统的网络变压器，采用顺络电子的分离式网变解决方案，使用共模电感sdmm系列，搭配耦合电容以及自耦电感cw系列，实现相同的功能。相比传统的网络变压器，顺络电子分离式网变解决方案具有：
1、从方案整体性能上看，高频传输特性更好，网络延时低，emi-re效果好，且抗雷击能力更强；
2、从设计上看，布局架构清晰，灵活，可根据端口数量相对应增减对应元器件数量，且占板面积更小；
3、从品质交付角度看，分离式方案用的期间都是全自动化生产，质量稳定，一致性好，交付周期短。
顺络电子的sdmm系列叠层共模电感，适用于高速差分信号线，如mipi、mhl、hdmi等应用，能有效抑制高频共模噪声。

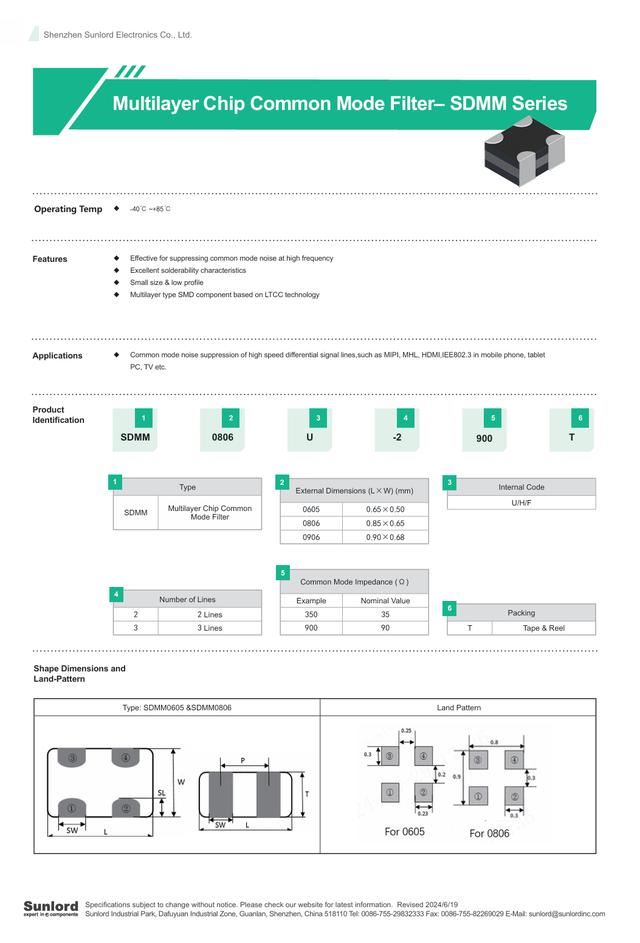

sunlord顺络电子 sdmm系列详细资料图。
自耦电感使用顺络电子cw3216-2-600tf，由全自动化生产线生产，具有良好的一致性，质量可靠，交付稳定。
sunlord顺络电子 cw3216-2-600tf 详细资料图。

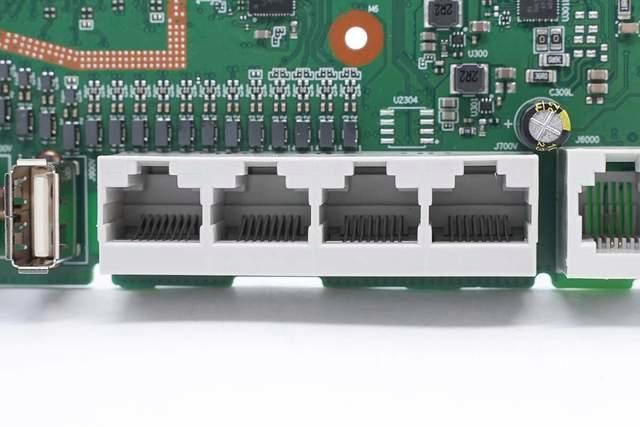

四个有线网络接口特写，其中左侧三个为千兆，右侧一个为2.5g速率。

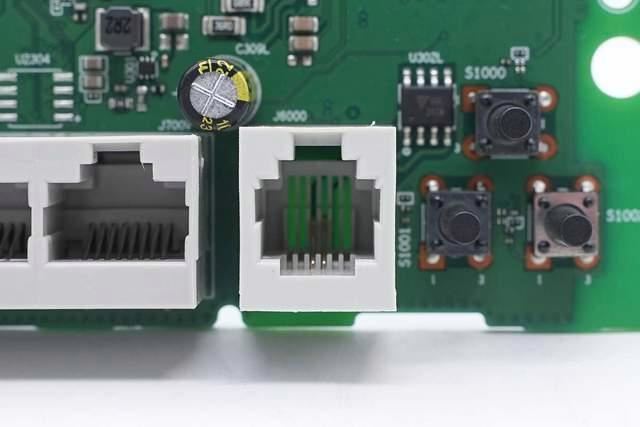

电话机接口特写。

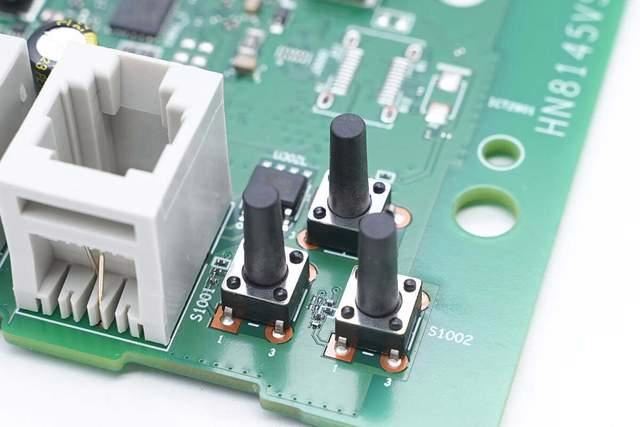

指示灯开关按键、复位按键和无线开关按键特写。

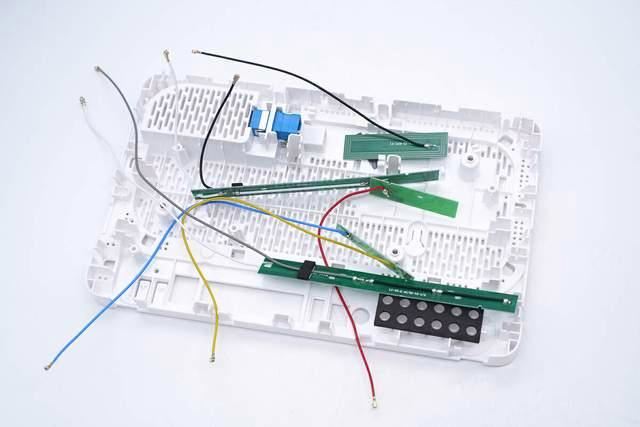

壳体内部无线天线和指示灯遮光泡棉特写。

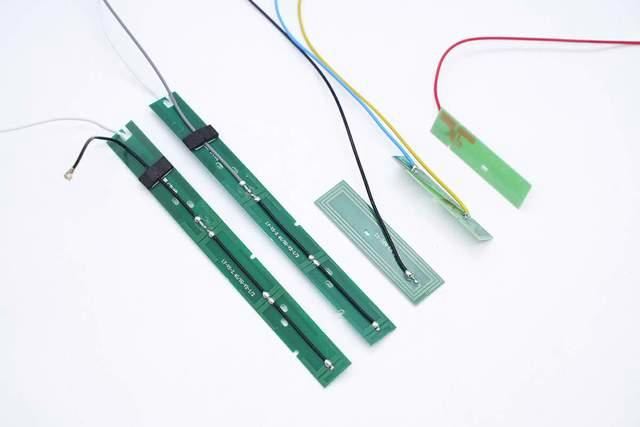

机身内部共设有四条无线pcb天线和一条nfc天线。

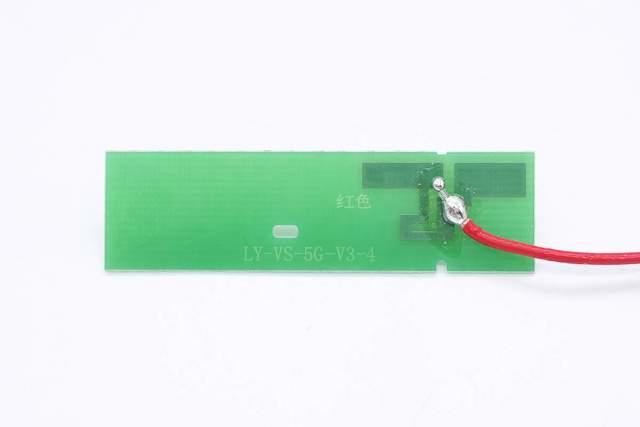

机身两侧双频pcb天线特写，焊接5g天线馈线。
另一面焊接2.4g馈线。

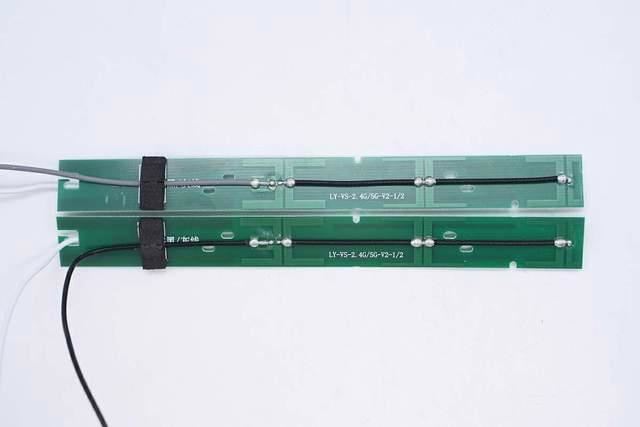

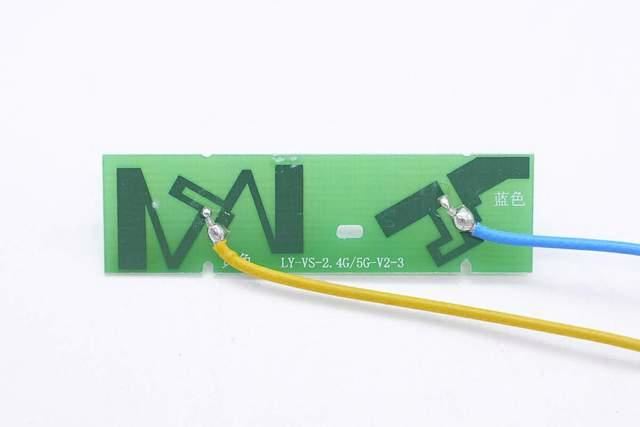

2.4g和5g双频pcb天线特写。
