Ultra 7 265K能否超越i7-14700KF? 英特尔处理器多核性能对决

2024年11月28日 游戏引擎 我要评论
英特尔近期发布了酷睿ultra第2代处理器,并调整了命名规则,这并非仅为与13、14代区分,而是早有规划。移动端已先行采用ultra系列,故桌面端直接迈入酷睿ultra第2代。伴随此发布,主板厂商亦推

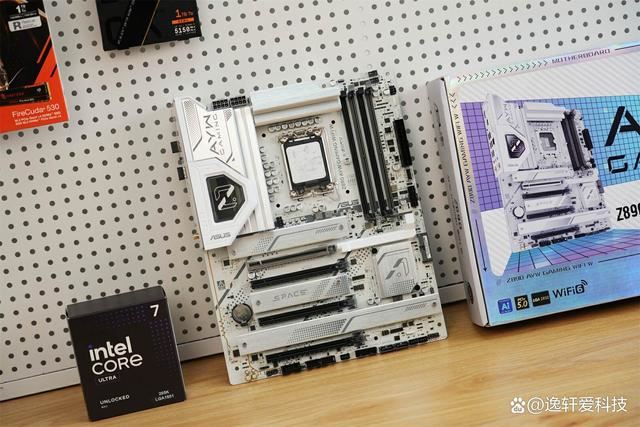

英特尔近期发布了酷睿ultra第2代处理器,并调整了命名规则,这并非仅为与13、14代区分,而是早有规划。移动端已先行采用ultra系列,故桌面端直接迈入酷睿ultra第2代。伴随此发布,主板厂商亦推出了z890主板新品。本次测试中的依旧是华硕z890 ayw gaming wifi w主板搭载ultra 7 265k,看看和14700kf搭载z790的对比中能否脱颖而出。

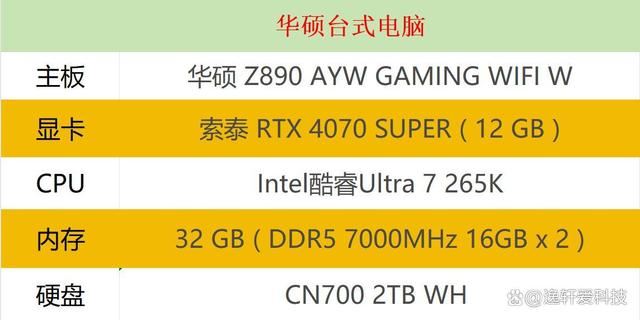

测试平台

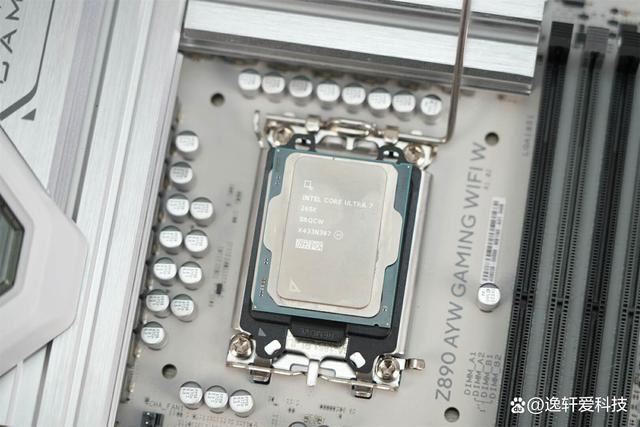

酷睿ultra第2代处理器引入了一个全新的接口标准——lga 1851插座。这意味着为了搭载这款先进的处理器,用户必须选择配备了lga 1851插座的最新z890系列主板。尽管处理器接口发生了变化,但值得庆幸的是,散热扣具的设计仍然保持了与上一代lga 1700插座的兼容性。

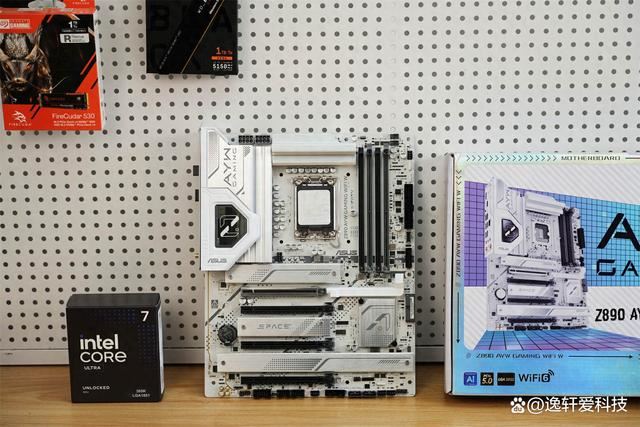

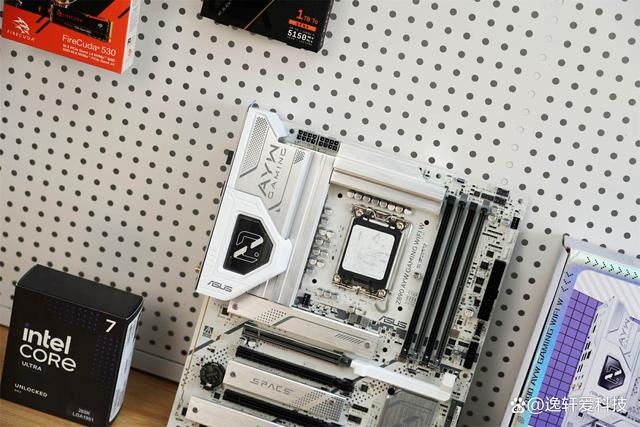

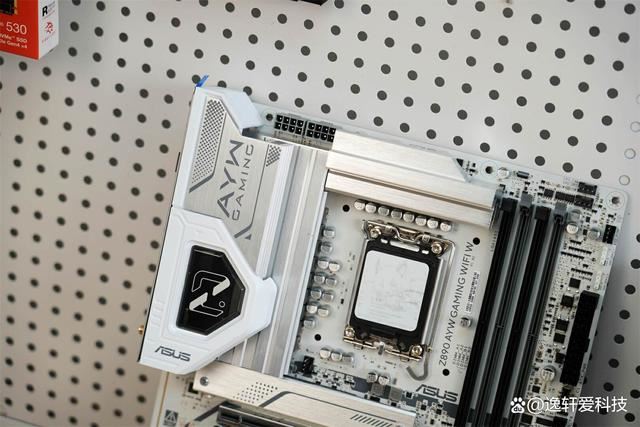

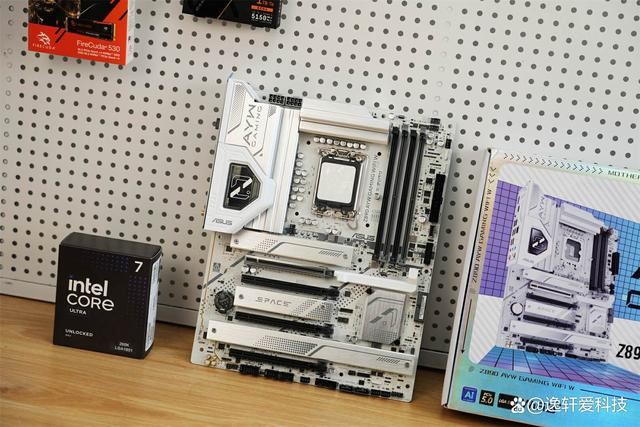

华硕z890 ayw gaming wifi w主板其外观设计极具吸引力,结合了银色战甲般的风格,采用斜切线条设计,并融入独特的电竞元素。在供电配置上,采用12+1+2+1相的豪华供电设计,每相均能输出80a电流。它配备了双8pin电源接口,确保能够稳定支持旗舰级ultra 9处理器的运行。为了控制温度,主板上装有散热片,帮助供电元件在高负载时保持较低温度。

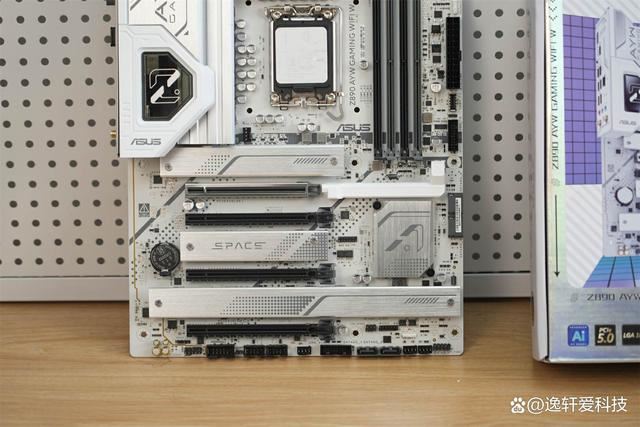

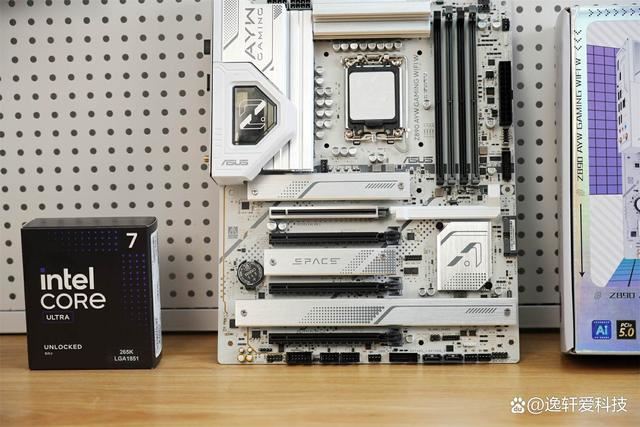

主板装备了两条pcie x16显卡插槽,其中主显卡插槽特别加固并配备了防护装甲。此插槽全面兼容pcie 5.0×16接口规范,能够实现高达128gb/s的双向数据传输速度,专为旗舰级显卡提供增强的耐用性和更广阔的带宽资源。此外显卡依旧支持快拆设计,而且快拆设计得到了优化,取消了快拆按钮。现在,用户只需轻轻向下轻轻一按,它就会自动弹开,相较于之前的设计,拆卸体验得到了显著提升。

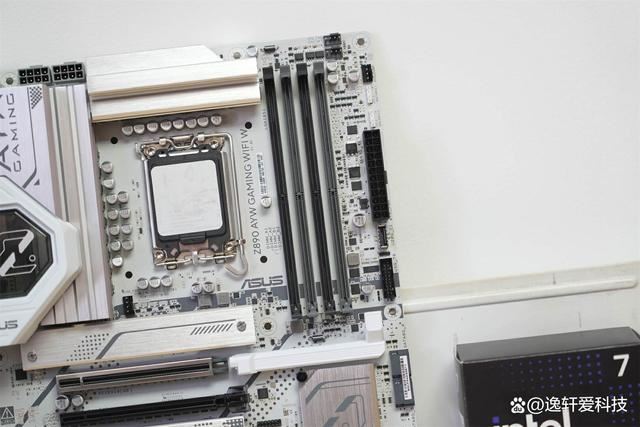

4条ddr5插槽,支持双通道,最大192gb内存。具备dimm flex温控,结合aemp 3.0和dimm fit技术,支持超9066mt/s内存频率。

主板4个m.2槽,近cpu槽支持pcie 5.0×4 ssd,配大散热片;其余3槽支持pcie 4.0×4,均配散热片和导热垫。

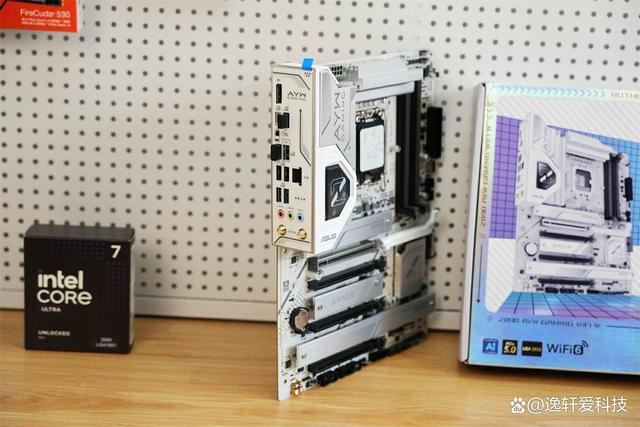

在i/o接口部分,主板提供了1个20gbps usb type-c(支持4k视频输出)接口、3个10gbps usb type-a接口、4个usb2.0接口、1个dp接口、1个2.5gbps网络接口、1组音频接口,1个bios flashback按钮。

性能测试

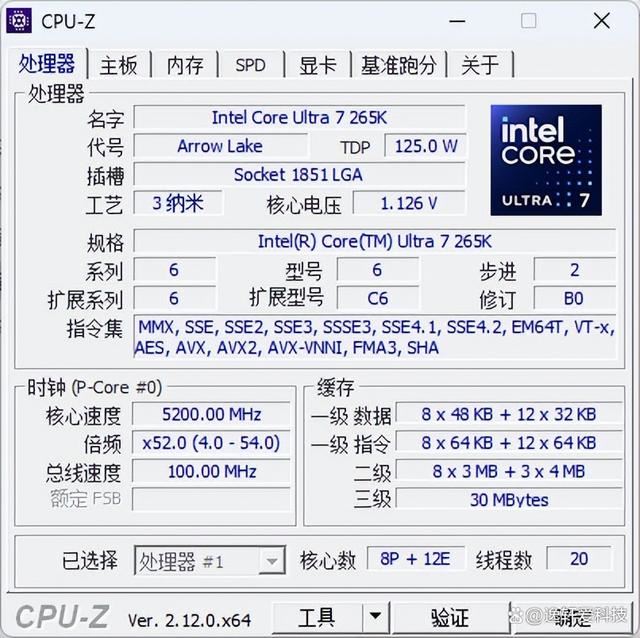

酷睿ultra第2代带来了显著变化,其ultra 7 265k型号的核心规格调整为20核心20线程,具体为8个性能核心(p核)加12个能效核心(e核),p核睿频最高可达5.5ghz,e核睿频则达到4.6ghz,e核性能得到大幅提升。

在架构层面,酷睿ultra第2代集成了cpu、gpu、npu和i/o模块,其中npu模块的加入是桌面端产品的首次尝试。在制程工艺上,cpu采用台积电n3b工艺,gpu则采用n5p工艺,i/o模块使用n6工艺。这些组件通过英特尔的foveros 3d封装技术整合,并在英特尔工厂完成最终封测。

能效比方面,酷睿ultra第2代相比上一代有明显改善。这得益于xe-lpg架构的锐炫核显和npu3架构的npu的加入,使得核显性能和cpu的ai算力均得到显著提升。
