千兆端口助力企业高效组网! TL-R4010GP-AC一体化千兆路由器拆机测评
2024年11月19日
•
路由器
•
我要评论
雪白小巧不玲珑的机身，惹人爱，所以有不少人问这款。机身和配件:电源输出规格是53.5v、1.6a，如果是tl-r4010gpe-ac版本，电源功率更大。买不买高功率的e版，就看你要接多少个ap了，我建

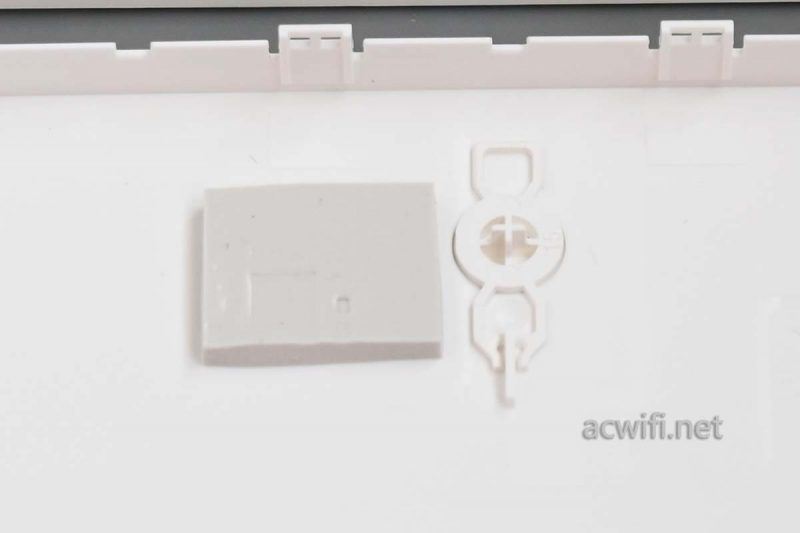

顶部粘有一片导热硅脂垫片，其实它是帮助cpu导热的，虽然看不见cpu。机盖摸上去只是微温。

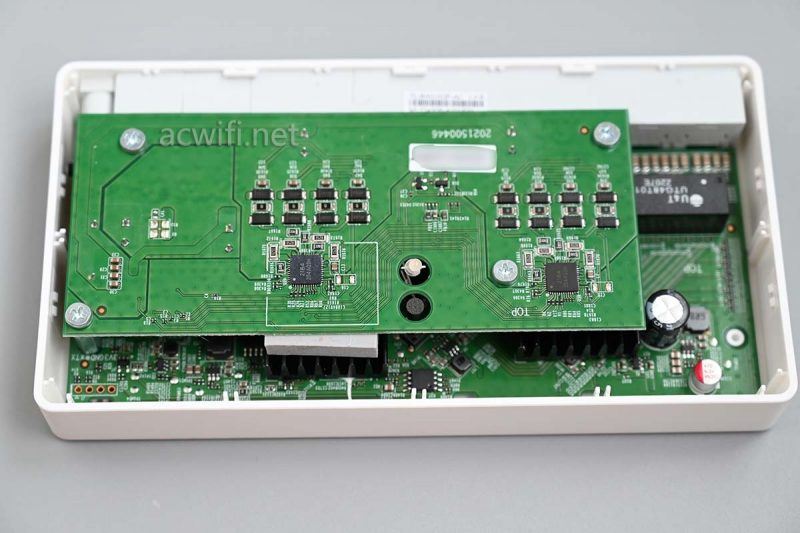

由两片板子组成：

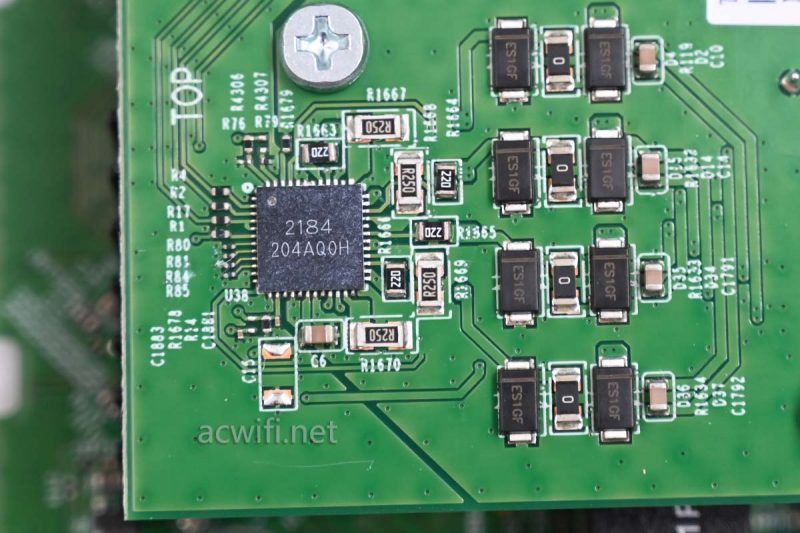

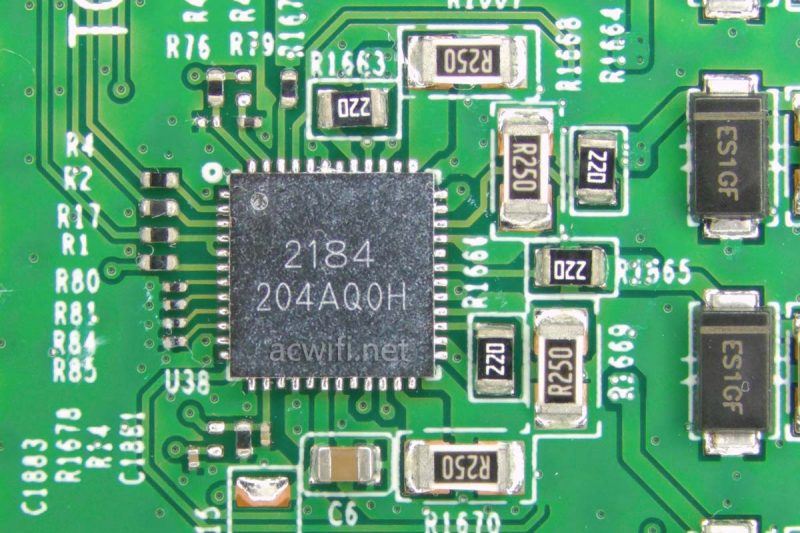

这片板子上有两组这样的电路，两颗这样的芯片，上面丝印着”2184 “，型号是xs2184，是一颗四通道以太网供电控制器，即poe供电芯片，支持802.3at/af，单口最大功率30w 。这台r4010gp一共有8个poe供电口，所以要两颗xs2184。

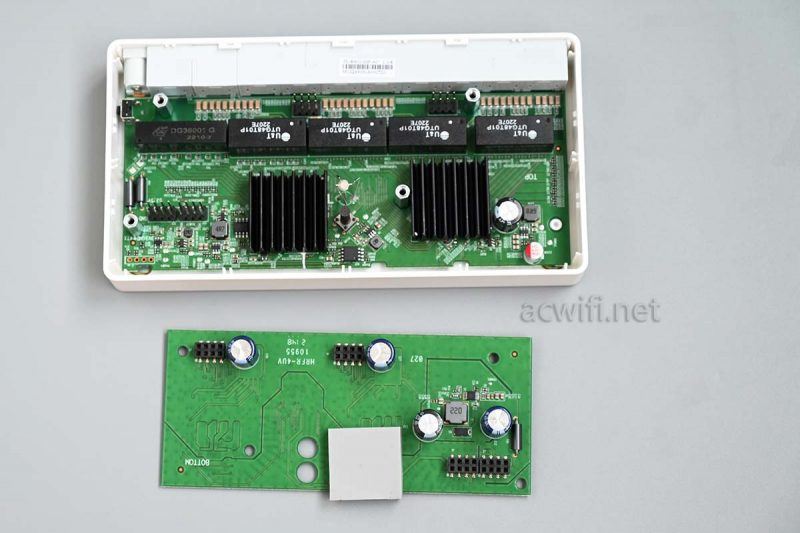

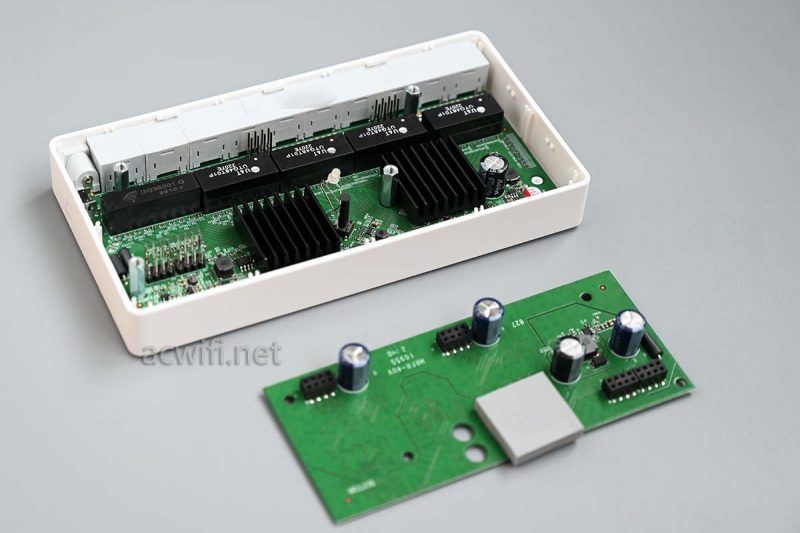

两片板子之间用了三组插针连接，用了四颗螺丝固定，分开：
上层板子底下还有一片导热硅脂垫片，与顶盖的那一片位置是对应的。它向下覆盖在cpu散热器上面。

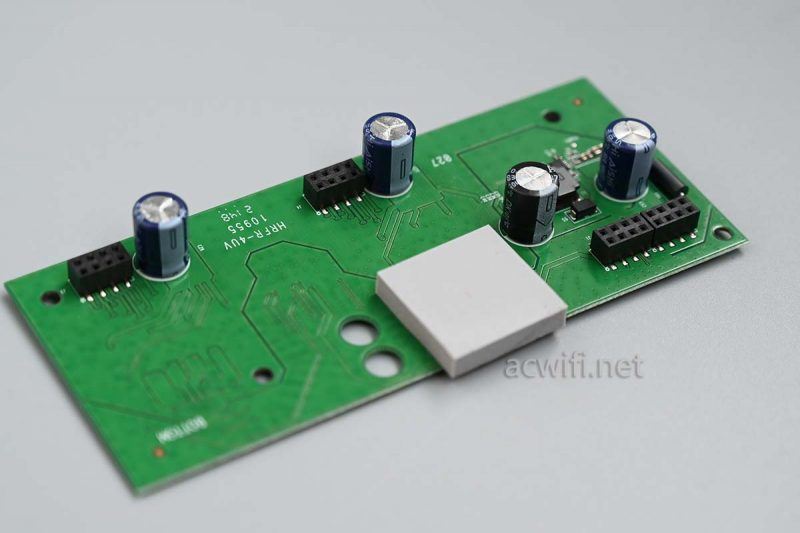

三颗100v 47μf，一颗16v 470μf：

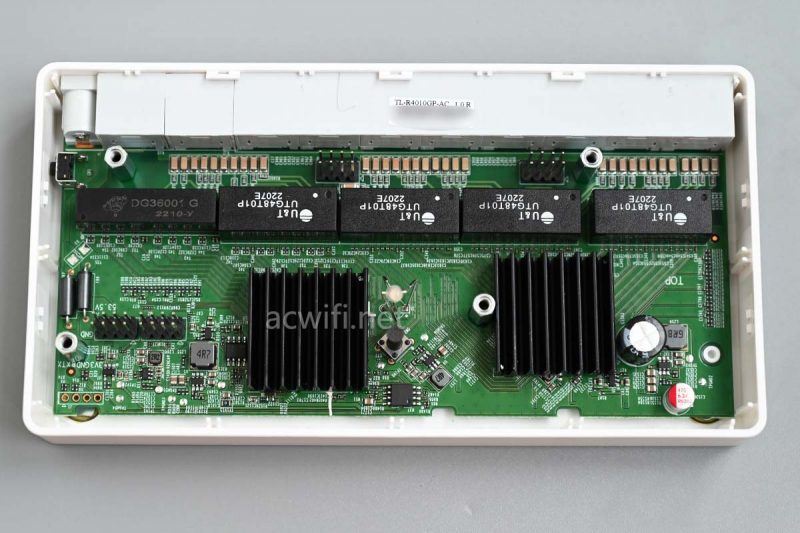

底部的主板上有2个散热器。有五个网络变压器，对应着10个网口。

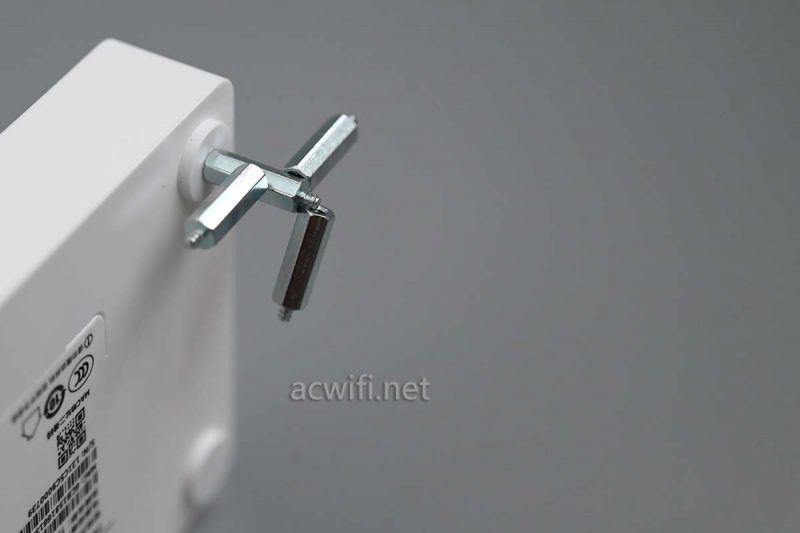

上面有4颗主板隔间隔螺线柱，铁质的，不是铜。下图向你证明两件事，一是，它的确是铁； 二是它的脚垫的确是磁铁有吸力。

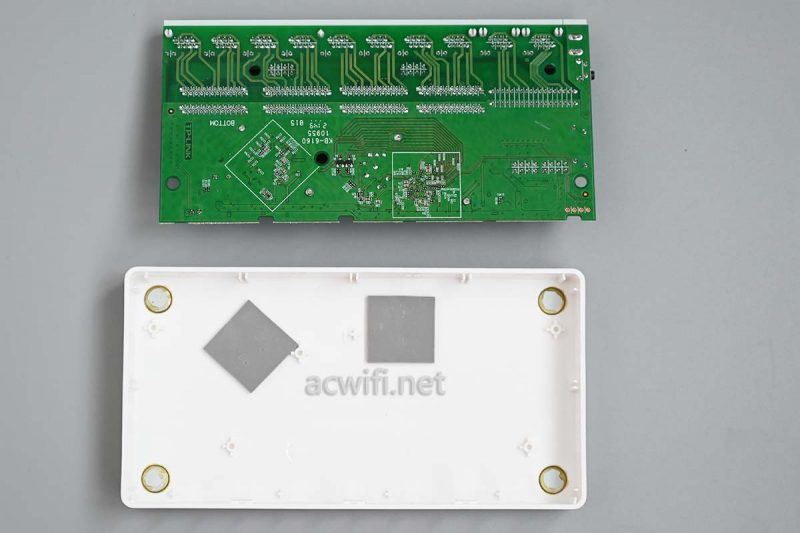

把铁柱拧出来之后，拿出底部的主板，需要用点力，因为底部还有导热硅脂垫片，粘度有点高呀。
整相机身，底部是最热的，测一下底部最高有51度，塑料外壳的散热效果肯定没有铁壳的好。
如果怕热，可以在底部用硅脂垫片粘上一块不大的散热器，10x10cm的就够了。放在这2片硅脂的正下方。
它四个脚有碰铁，也可以直接吸在弱电箱的背板上，最好也用一大片2mm厚的硅脂垫片，这样吸得更牵也更有利于导热。

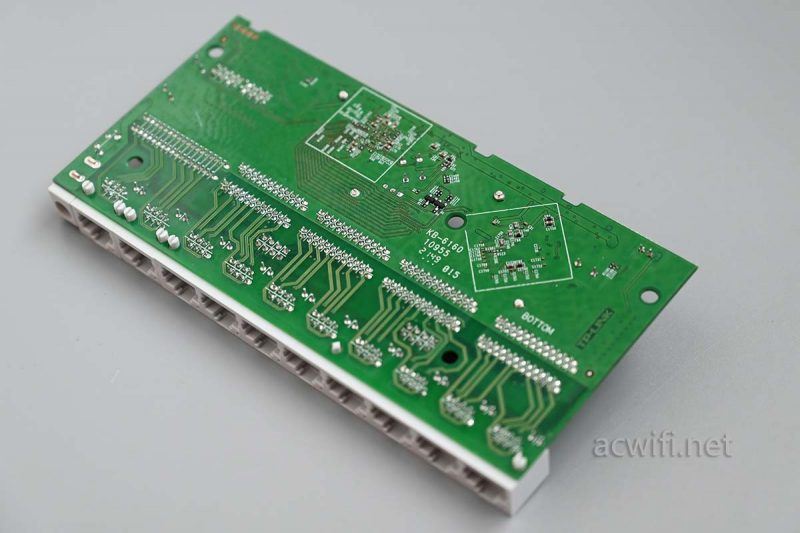

背面没芯片：
正面上的2个散热器，两个脚焊了锡。
