我要评论采用docker方式的tengine 和 keepalived 组合模式可以实现小应用场景的高可用负载均衡需求

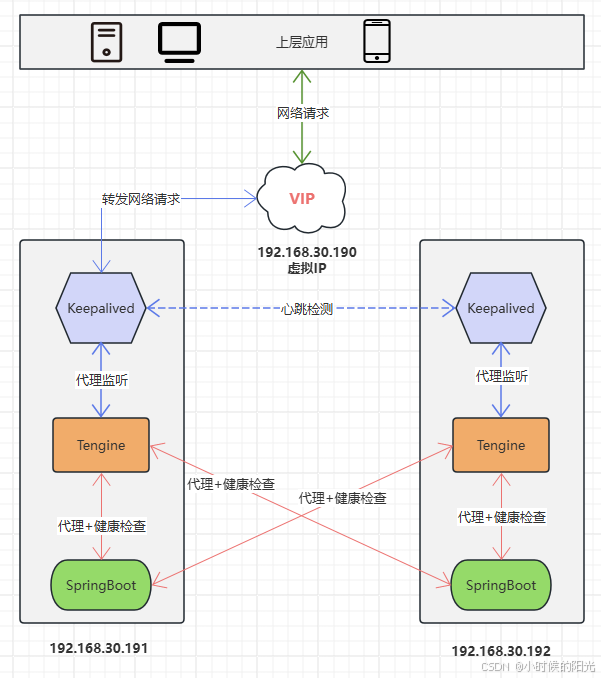

网络架构
一、环境准备
两台物理主机： 22.04.3-ubuntu linux
docker版本：24.0.9
3个ip地址 192.168.30.191 192.168.30.192 192.168.30.190（作为虚拟ip）
二、软件安装
两台机器上都执行
1. 下载tenine镜像
docker pull axizdkr/tengine:3.1.0
本次镜像来源 https://github.com/axizdkr/tengine
2. 下载keepalived镜像
docker pull osixia/keepalived:2.0.20
3. 制作springboot镜像
根据各自应用需要创建镜像
三、软件配置
两台机器上都执行
1. 创建应用容器
假设 springboot 各物理主机上创建了，springboot端口为 9166
2. 代理访问应用
使用tengine 代理访问springboot
创建必要映射目录
mkdir -p /apps/tengine/cfg /apps/tengine/logs /appstengine/vue
在目录 /apps/tengine/cfg 创建 nginx.conf
#user nobody;
worker_processes 8;
#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;
#pid logs/nginx.pid;
events {
worker_connections 1024;
}
http {
include mime.types;
default_type application/octet-stream;
#log_format main '$remote_addr - $remote_user [$time_local] "$request" '
# '$status $body_bytes_sent "$http_referer" '
# '"$http_user_agent" "$http_x_forwarded_for"';
#access_log logs/access.log main;
sendfile on;
# 当设置为 on 时，nginx 会在发送响应时，尽量将数据合并成一个大的 tcp 数据包进行发送。这可以减少 tcp 包的数量，从而提高网络传输效率，尤其是在发送大文件时
#tcp_nopush on;
#keepalive_timeout 0;
keepalive_timeout 65;
proxy_buffer_size 128k;
proxy_buffers 4 256k;
proxy_busy_buffers_size 256k;
gzip on;
gzip_min_length 2k;
gzip_buffers 4 32k;
gzip_http_version 1.1;
gzip_comp_level 6;
gzip_types text/plain text/css text/javascriptapplication/json application/javascript application/x-javascriptapplication/xml;
gzip_vary on;
gzip_proxied any;
# 将nginx代理的所有请求实体的大小限制为20m
client_max_body_size 100m;
upstream cluster1 {
server 192.168.30.191:9166;
server 192.168.30.192:9166;
check interval=3000 rise=2 fall=5 timeout=1000 type=http;
check_http_send "head / http/1.0\r\n\r\n";
check_http_expect_alive http_2xx http_3xx;
}
server {
listen 80;
server_name localhost;
#charset koi8-r;
#access_log logs/host.access.log main;
error_page 404 /404.html;
# 统一走代理访问vue前端页面 xxxx/dist
location ~ /([a-za-z0-9_-]+)/dist
{
root /vue/;
index index.html index.htm;
}
#代理springboot访问
location /api/
{
proxy_redirect off;
proxy_set_header x-real-ip $remote_addr;
proxy_set_header x-forwarded-for $proxy_add_x_forwarded_for;
proxy_set_header x-forwarded-proto $scheme';
proxy_set_header x-nginx-proxy true;
proxy_pass http://cluster1/;
}
location /nginx_basic_status {
stub_status on;
}
location /nginx_check_status {
check_status;
}
# 主要用于keepalived 检查
location /health_check {
access_log off;
return 200 "ok";
}
}
}有关tengine的 健康检查配置说明，请参考官方文档：
https://tengine.taobao.org/document_cn/http_upstream_check_cn.html
注意：
tengine 健康检查会不停的访问 http://192.168.30.191:9166/ http://192.168.30.192:9166/ 这两个地址，如果你的springboot应用有安全拦截（shiro 或者 springsecurity）记得放行这个url
创建tengine容器
sudo docker run --network=host \ --privileged \ --restart=always \ --name tengine \ -v /apps/tengine/cfg/nginx.conf:/etc/nginx/nginx.conf:ro \ -v /apps/tengine/logs:/var/log/nginx \ -v /apps/tengine/vue:/vue/ \ -d axizdkr/tengine:3.1.0
3. 创建keepalived
在 两台主机上 创建必要映射目录
mkdir -p /apps/keepalived
在主机191目录下创建
在目录/apps/keepalived下创建配置文件 keepalived.conf 内容如下：
vrrp_script chk_nginx {
script "curl -s http://172.17.0.1/health_check"
interval 2
weight -3
}
vrrp_instance vi_2 {
state master
interface enp10s0
virtual_router_id 54
priority 101
advert_int 1
authentication {
auth_type pass
auth_pass 1111
}
virtual_ipaddress {
192.168.30.190
}
track_script {
chk_nginx
}
}在主机192目录下创建
在目录/apps/keepalived下创建配置文件 keepalived.conf 内容如下：
vrrp_script chk_nginx {
script "curl -s http://172.17.0.1/health_check"
interval 2
weight -3
}
vrrp_instance vi_2 {
state backup
interface enp9s0
virtual_router_id 54
priority 100
advert_int 1
authentication {
auth_type pass
auth_pass 1111
}
virtual_ipaddress {
192.168.30.190
}
track_script {
chk_nginx
}
}主要是如下几个变量要注意：
interval 2 每隔2秒执行一次
weight -5 脚本结果导致的优先级变更，检测失败（脚本返回非0）则优先级减5
fall 2 #检测连续2次失败才算确定是真失败。会用weight减少优先级（1-255之间） 默认值为 3
rise 1 #检测1次成功就算成功。但不修改优先级 默认值为 2
interface 当前节点服务器的网卡名称
priority 优先级，每一个节点上不一样
virtual_ipaddress 虚拟ip
virtual_router_id 共享相同虚拟ip的节点上该参数值必须一样 ，
keepalived可以代理多个虚拟ip，每一个虚拟ip对应的virtual_router_id值不可一样。
state 指定当前keepalived的初始状态，这个可用是 master 或者 backup ，如果是backup 则作为从节点，但是这个值会根据监控脚本运行状态改变优先级从而导致状master /backup 态切换
三台主机上执行：
docker run -d --name keepalived \ --cap-add=net_admin \ --cap-add=net_broadcast \ --cap-add=net_raw \ --net=host \ -e keepalived_interface=eth0 \ -v /apps/keepalived/keepalived.conf:/container/service/keepalived/assets/keepalived.conf \ osixia/keepalived:2.0.20 --loglevel debug --copy-service
变量 keepalived_interface 是指当前节点服务器的网卡名称，如果不想开启debug模式去掉–loglevel debug
4. 测试高可用
两台都启动了keepalived后，目前 192.168.30.190 ip应该是绑定在 191 这台物理主机上，

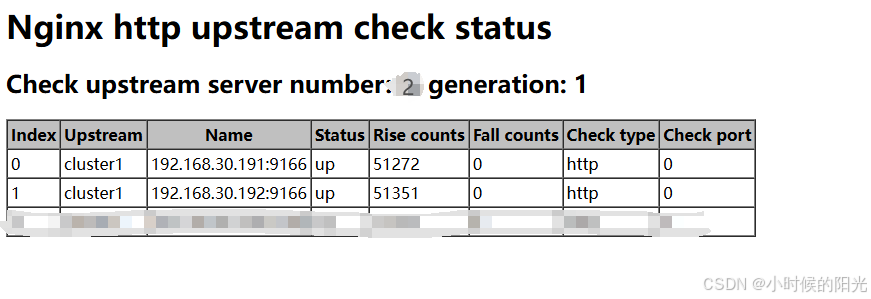

可以 浏览器访问 http://192.168.30.190/nginx_check_status 可以看到如下页面显示：
192.168.30.190 是 keepalived的虚拟ip， 然后可以访问springboot应用接口看下是否负载均衡了
关闭 191上面的springboot 看下 访问情况
关闭 191 上面的 tengine 看下 访问情况
