主板另外一侧电路一览，设置有5个触摸感应弹簧，用于检测用户的操作控制。

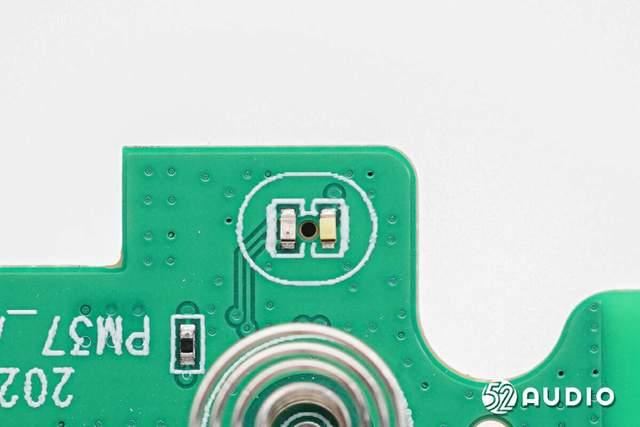

两颗不同颜色的led指示灯特写，用于反馈蓝牙配对及充电状态。中间是麦克风的拾音孔，对应到外壳开孔。

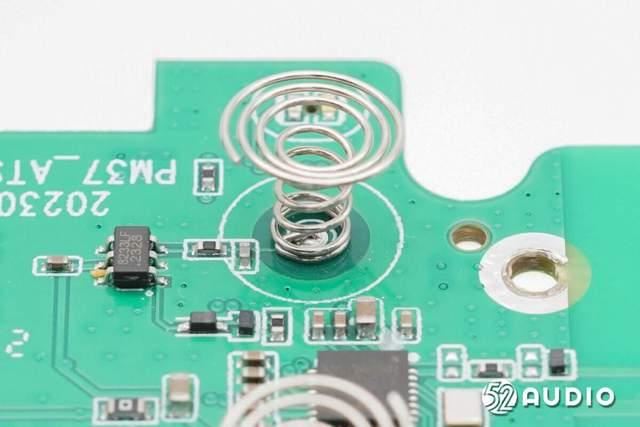

触摸感应弹簧特写，依靠人体感应电容来检测触摸操作，当有手指接近时，会对电流产生感应，从而实现对触摸控制。

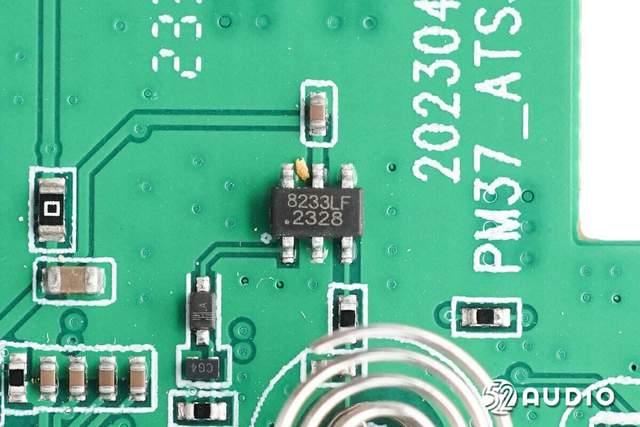

丝印8233lf的单键触摸开关ic，用于触摸操作控制。

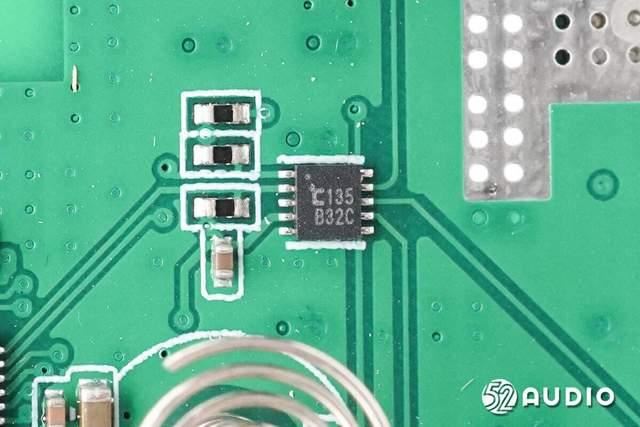

丝印135 b32c的ic。

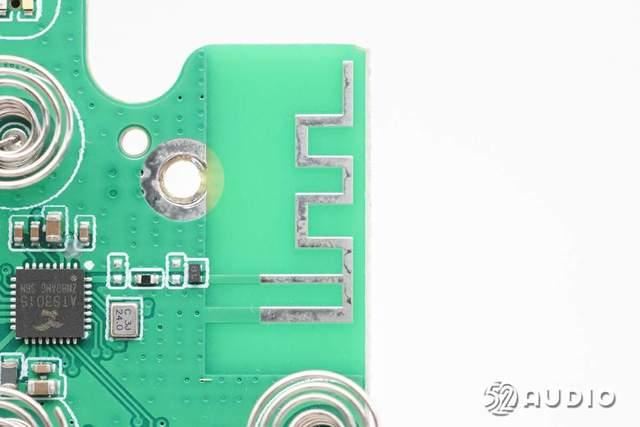

板载蓝牙天线特写。

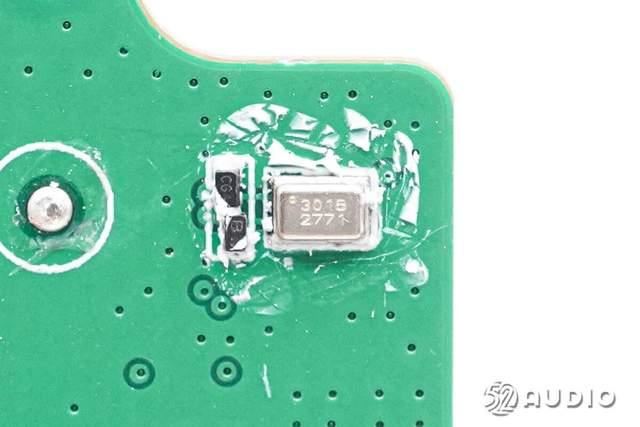

镭雕301b 2771的mems麦克风特写，用于免提通话等功能拾音。

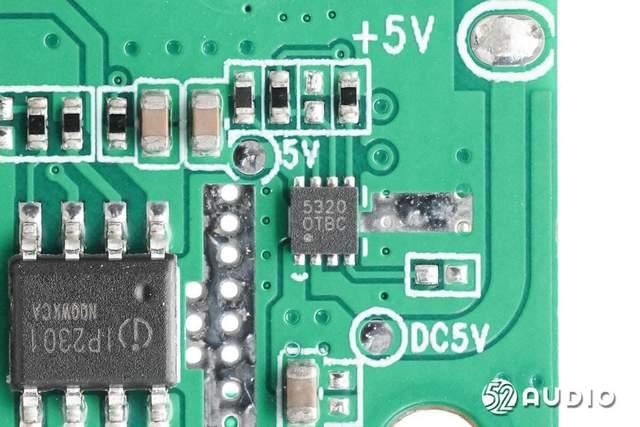

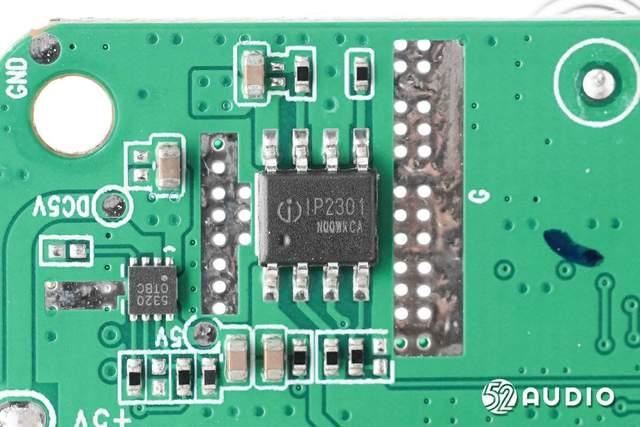

injoinic英集芯ip2301是一款高集成度、高性能的支持1～3节锂离子电池线性充电器，具有涓流充电 (tc)、恒流（cc）和恒压（cv）充电三种充电过程。
ip2301线性充电器具有非常灵活的配置，可编程充电电流最大到1a、其充电电压精度可达±0.5%；快速充电时，线性充电器功耗最大，如果芯片结温达到设定温度120°c时，进入芯片结温环路调节，并根据需要降低充电电流，以防止温度进一步升高。
ip2301允许出厂配置预充电电流/截止电流/cv 电压和输入过压保护门限，其集成高压输入保护电路可以承受高达38v的输入浪涌电压。ip2301具有电池温度ntc监测、充电超时保护、输入过压、电池过压、热保护和状态指示等功能。

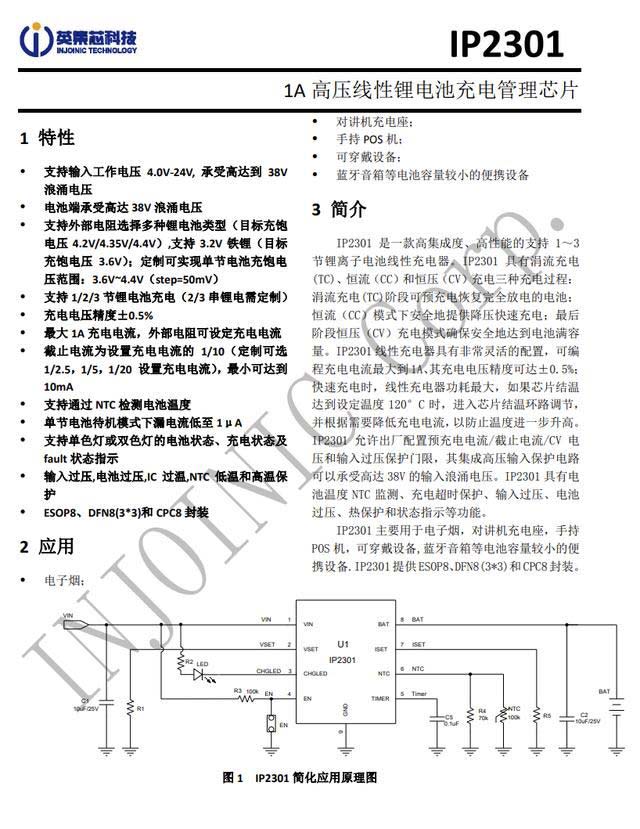

injoinic英集芯ip2301详细资料图。据我们拆解了解到，目前已有倍思、荣耀、realme、联想、传音、漫步者、万魔、嘿喽、声阔、公牛、名创优品、酷狗、创维、索爱、山水、水月雨、声智、云仕、充客、海尔兄弟、魔声、诺必行、利威朗、影巨人、乔威、ankerwork、纳拓、机乐堂、nothing、sanag、skullcandy、mozoter、hyundai、onn.沃尔玛、robot、urbanfun、btootos、kaiboaudio、loca，中兴、jlab、qcy、海贝、网易云音乐、喜马拉雅、pioneer、魔声、pihen、傲基、mpow、boat、诺基亚、ambie等大量品牌的tws耳机充电盒采用英集芯的电源管理方案。

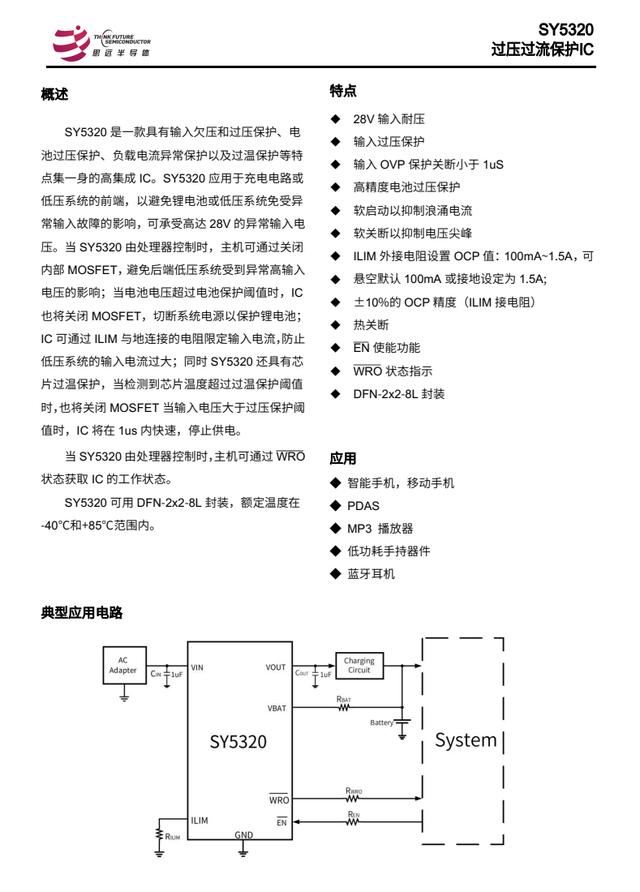

思远半导体sy5320过压过流保护ic，是一款具有输入欠压和过压保护、锂电池前端过压保护、负载电流异常保护以及过温保护等特点集一身的高集成保护ic，支持28v输入耐压，过压关断保护小于1us，支持高精度电池过压保护功能，应用于充电电路或低压系统的前端，以避免锂电池或低压系统免受异常输入故障的影响。
