座舱背面结构一览，腔体内部设之电池单元。

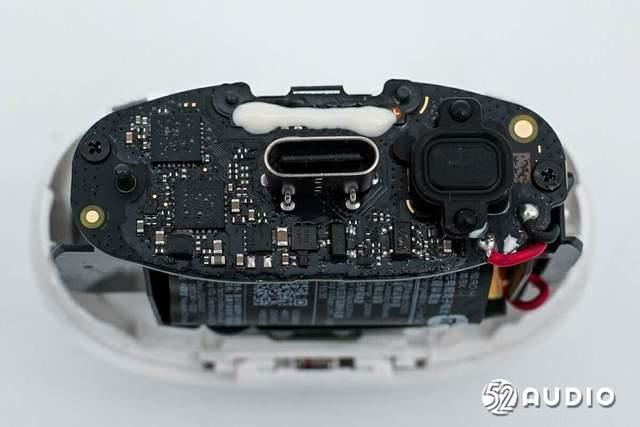

座舱底部通过螺丝固定主板。

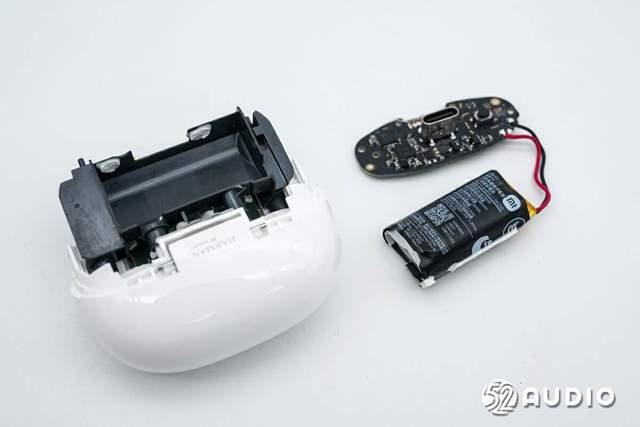

卸掉螺丝，取出电池和主板单元。

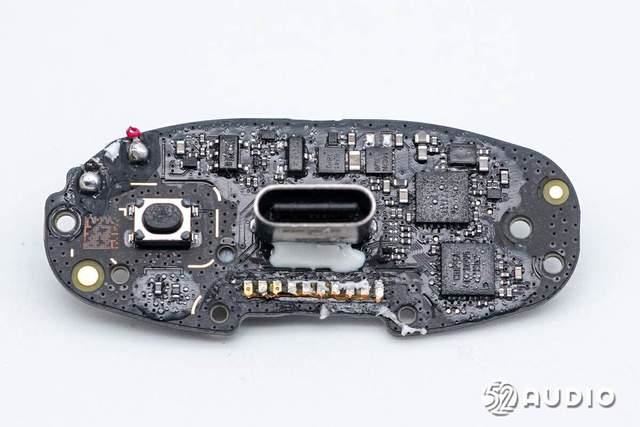

充电盒主板一侧电路一览，中间设置type-c充电母座。

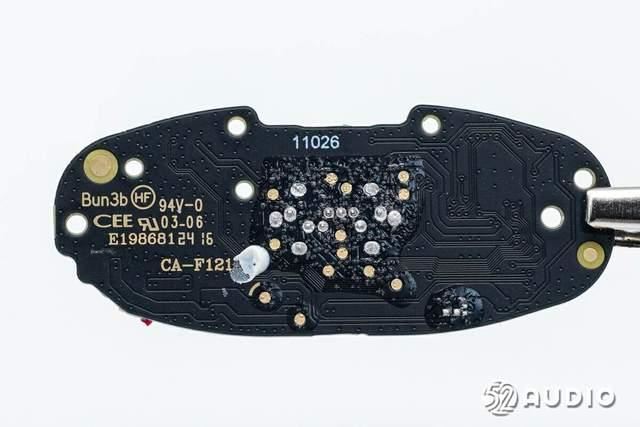

充电盒主板另外一侧电路一览，未设置主要元器件。

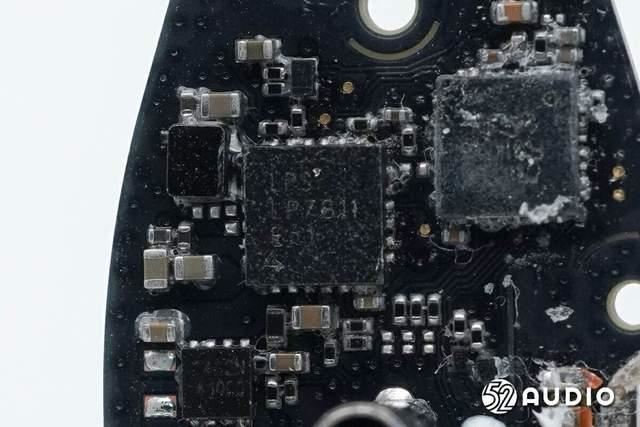

lps微源半导体lp7811内置开关充电的pmic，支持4.1v至6.0v输入电压，最大输入耐压30v；iic可编程输出，充电电流高达1.7a，效率高达95%，充电电流精度高达5%；电压精度高达0.5%，带路径管理，优先耳机充电，同步内置了大电流的ldo功能，可满足给mcu及各种指示灯的供电。
lp7811支持智能放电电压管理功能，通过超低压差的电压跟随充电方案最大限度地提升仓给耳机的充电效率，从而提升续航时间，与耳机中的配套充电芯片 (lp408x) 一起使用时，vol和vor输出会自动跟踪耳机的电池电压，从而最大限度地减少功率损耗。

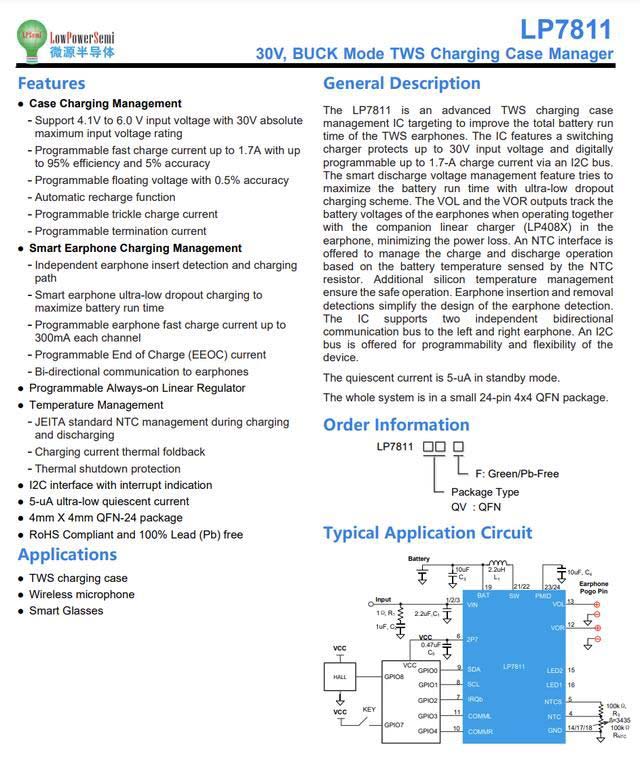

lps微源半导体lp7811详细资料图。据我们拆解了解到，目前已有小米、qq音乐、小天才、森海塞尔、罗技、qcy、tozo、jlab、网易有道、ikko、kef、声阔、荣耀、redmi、realme、meizu、红魔、雷蛇、fiil、1more、jbl、bowers & wilkins、酷睿视、barbetsound、suunto、monster、七彩虹、nothing、斯莫格、philips、rode、重力星球、haylou、如布、elevoc、hhogene、黑鲨、soundpeats、花再、oppo、华为、联想、索尼、诺基亚、摩托罗拉、漫步者、万魔、绿联、雷蛇等众多品牌旗下音频产品采用了微源的方案。

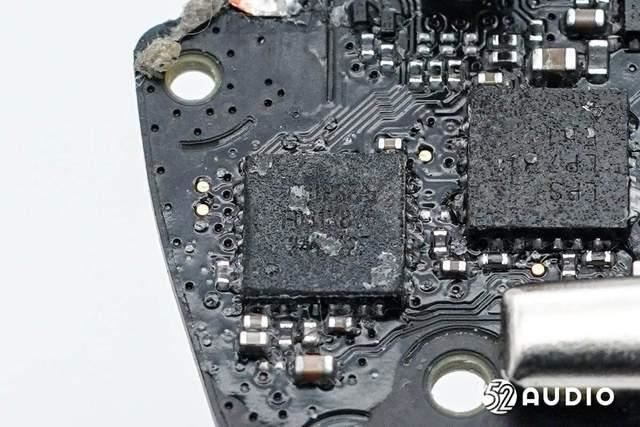

chipsea芯海科技cs32f031k8v6 mcu单片机，负责充电盒整机控制。

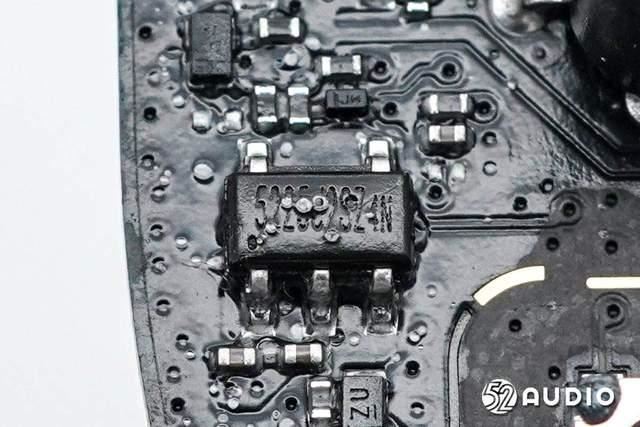

苏州赛芯电子科技股份有限公司的xb5225j2sz锂电池一体化保护芯片，负责电池的过充电、过放电、过电流和负载短路等保护。

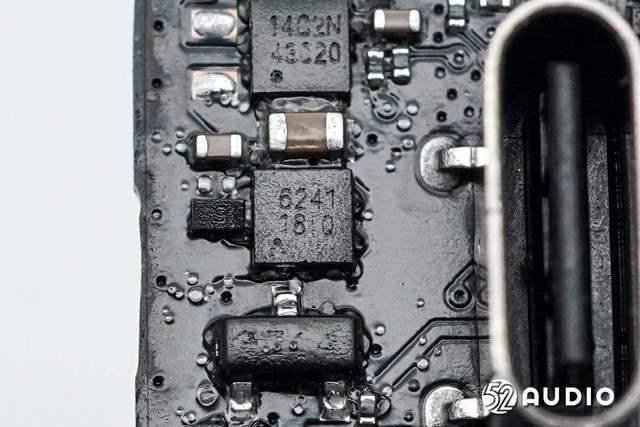

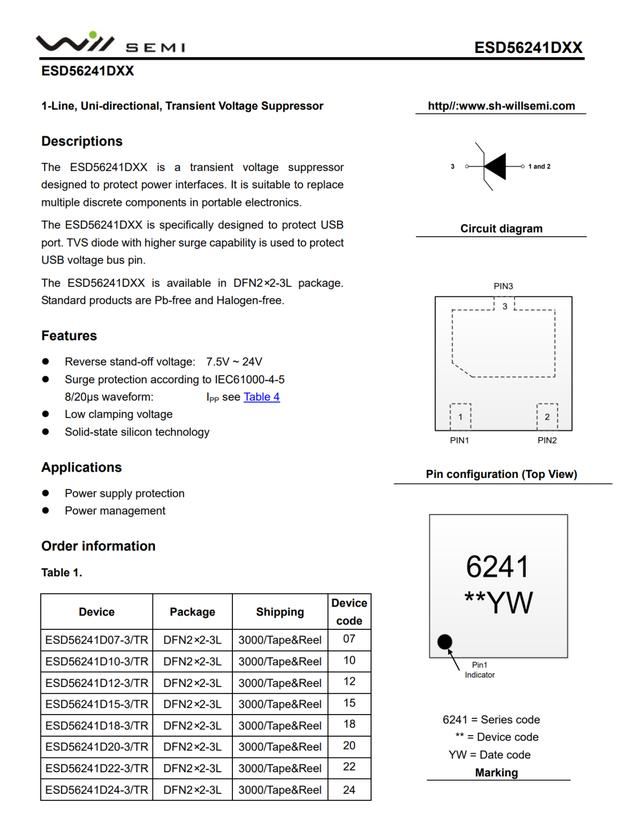

willsemi韦尔半导体esd56241d tvs保护管。esd56241dxx系列是一种设计用于保护电源接口的瞬态电压抑制器，具有较高浪涌能力，适用于更换便携式电子设备中的多个分立元件。采用dfn2x2-3l封装，标准产品为无铅和无卤素。
