华为云Stack的学习（二）

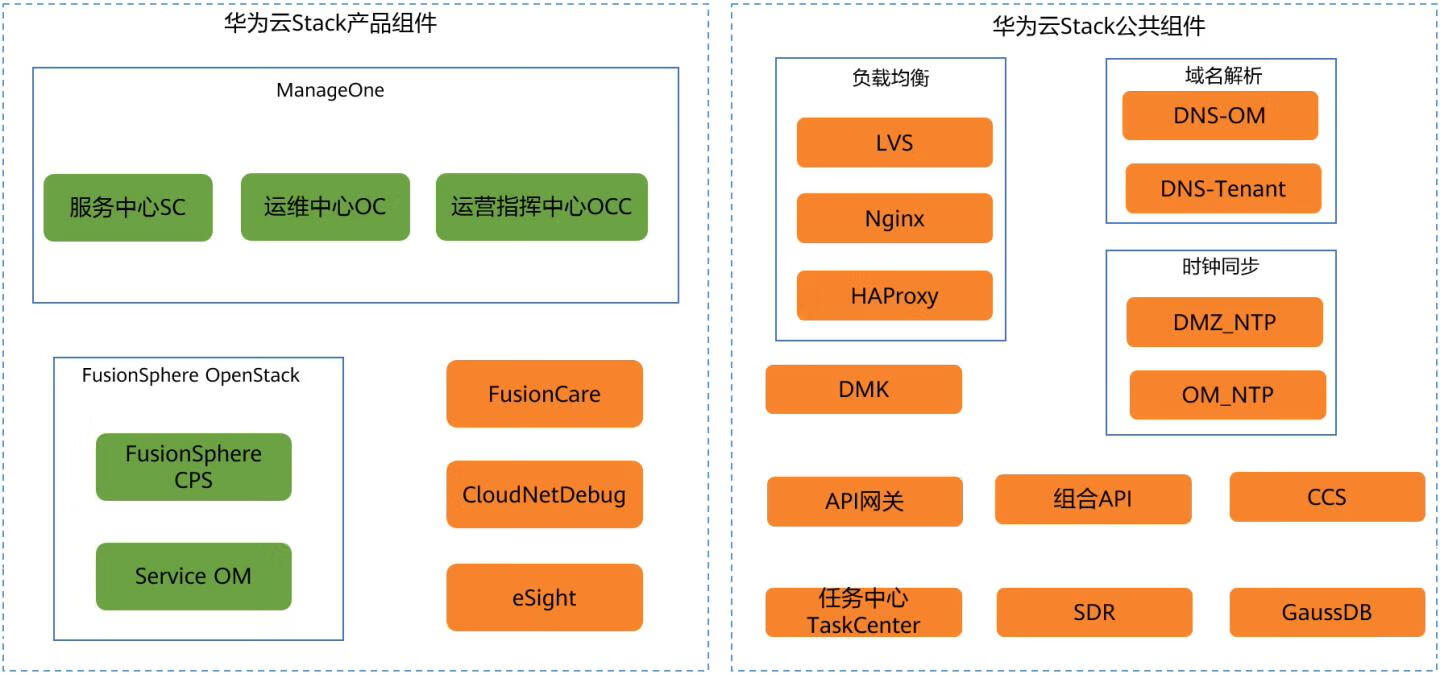

三、华为云stack产品组件

• funsionsphere cps

提供云平台的基础管理和业务资源（包括计算资源和存储资源）。采用物理服务器方式部署在管理节点。可以做集群的配置，扩容和运维管理。

• service om

提供云服务的运维能力，采用虚拟化方式部署在管理节点。可以做资源管理。

• fusioncare

作为健康检查和信息收集的运维工具。健康检查提供一键式检查相关节点健康状态的能力，并生成健康检查报告。信息收集 提供快速收集日志的能力，简化运维人员的信息收集工作，方便故障定位。还可以做高阶服务的测试。

• cloudnetdebug

面向运维人员的，针对neutron+组网的虚拟网络领域的自动化并行抓包工具。可以做断流检测，无法做丢包检测。

• esight

提供服务器、存储设备和网络设备的统一管理。可以做硬件检测。

• lvs

linux服务器集群系统，为混合云公共服务提供一级负载均衡。

• nginx

为云服务console页面提供反向代理，实现业务和数据在各个console节点的负载均衡，达到流量分发的目的。云服务的请求会通过lvs下发，转发到 nginx，nginx把相应云服务的请求转发到云服务 console。

• haproxy

对云服务提供从console节点到service节点的负载均衡。云服务请求由console下发到haproxy， haproxy根据相应的请求转发到对应云服务的service节点。

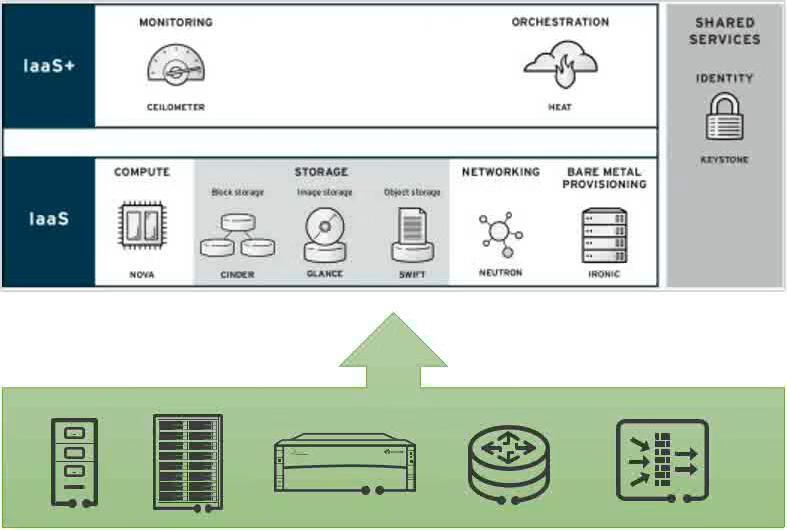

1.fusionsphere openstack方案介绍

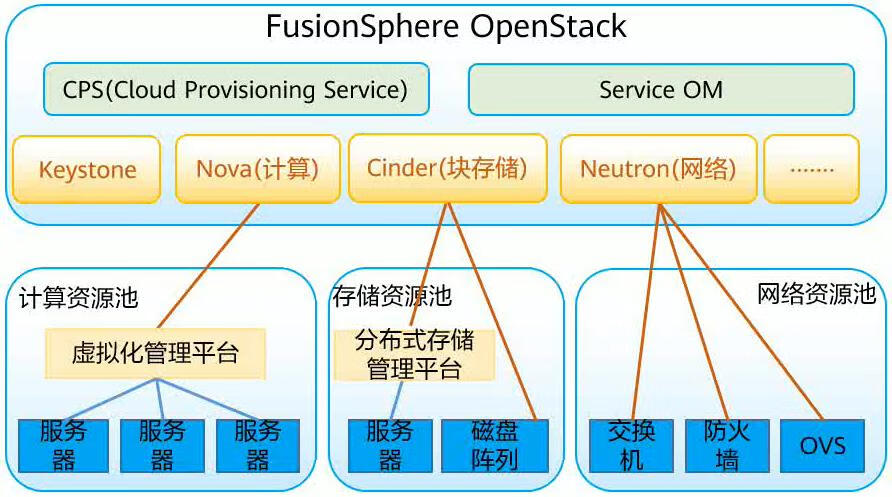

fusionsphere是华为面向多行业客户推出的云操作系统解决方案。fusionsphere基于开放的openstack架构，并针对企业云计算数据中心场景进行设计和优化，提供了强大的虚拟化功能和资源池管理能力、丰富的云基础服务组件和工具、开放标准化的api接口。可以帮助客户水平者恒数据中心物理和虚拟资源，垂直优化业务平台。

特点：

• **开放性：**fusionsphere基于mitaka版本的openstack构建，消除了厂商锁定，实现了计算、存储、网络等方面的开放性。同时提供标准的openstack api接口，方便与第三方厂商产品进行对接和集成。
• **灵活性：**fusionsphere采用soa（service oriented architecture）服务化架构，以方便根据用户需求进行功能的扩展和裁剪。
• **高可靠：**管理服务均以主备或负荷分担模式部署，以消除单点故障；管理数据采用主备方式存储，并定期备份，以确保数据可靠性；将物理网络划分为多个逻辑平面，并采用vlan方式进行隔离，以保证数据传输的可靠性和安全性。

**cbs：**云启动服务，在openstack部署阶段安装操作系统（uvp = euleros + kvm），没有操作界面。

**cps：**云发放服务，通过pxe服务帮助每一个节点安装openstack组件。

2.fusionsphere cps介绍

cloud provisioning service（cps）负责iaas的云平台层的部署和升级，是iaas层中真正面向硬件设备，并将其池化软件化的部件。从外部看，cps的作用就是完成iaas层的各种部署、配置、升级。

• **部署：**软件按照置顶版本安装，装在指定的位置，实例数复合语气，服务的ip符合规划。
• **配置：**软件按指定的配置项，并满足软件对os及硬件的依赖（rabbitmq/kafka的磁盘分区，小型化场景的资源隔离等）。
• **升级：**灰度升级到指定版本。

同libvirt/nova的关系类似，uvp、lvm等软件提供单机的能力，cps封装后提供跨主机的软件管理和配置能力。

2.1 cps的功能

cps的功能分为两类，一类是同底层的工具强相关的，另一类更多是编排和管理。

2.2 cps部署模式

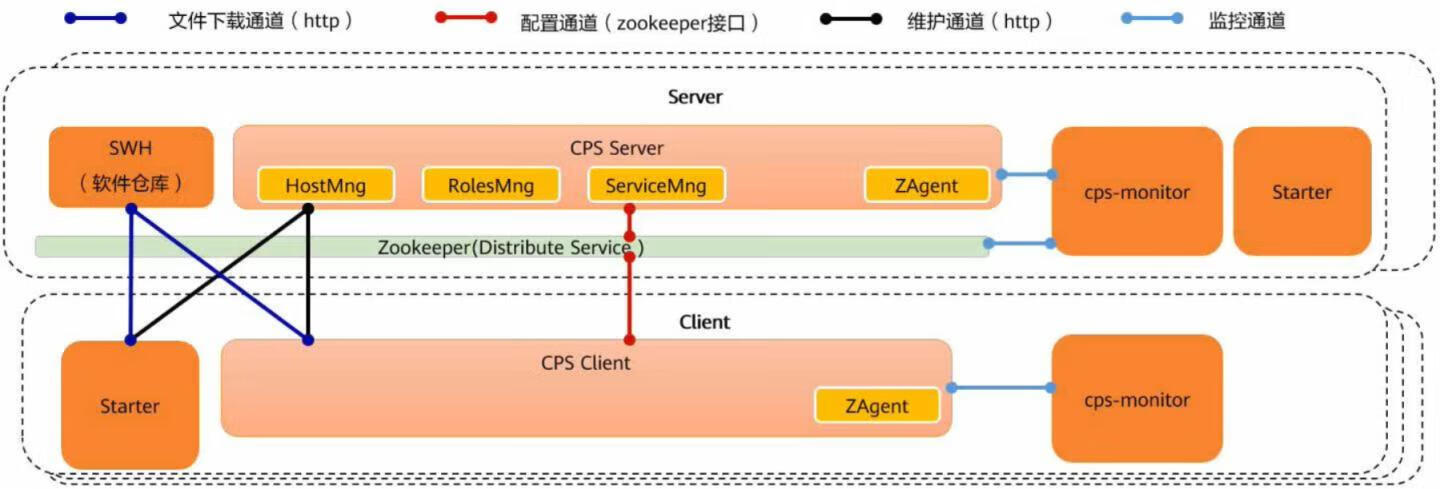

cps产品为c/s架构，cps server组件部署在控制节点上，运行模式为一主两备，用于接收来自cps web portal或cli的消息。

cps client组件部署在所有节点，每个节点都为主用，用于接收来自cps server的消息，并把消息生效到节点里

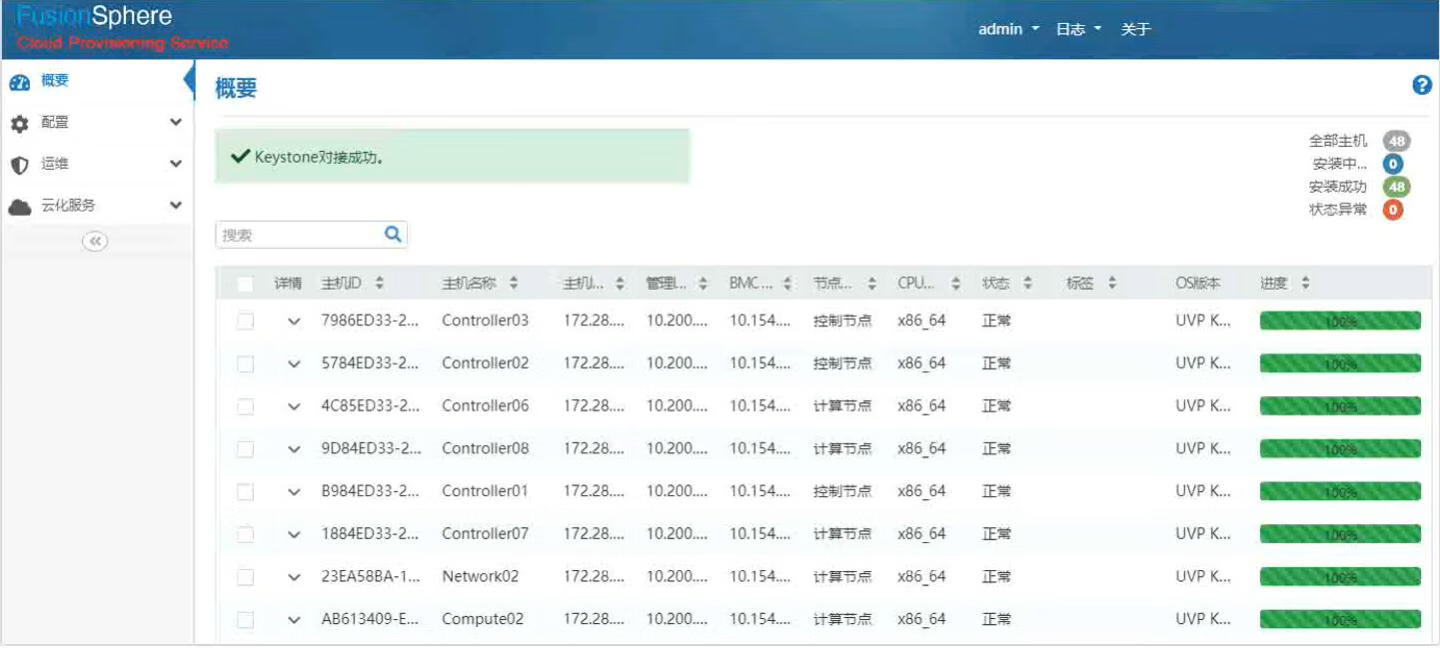

2.3 cps界面

cps的登录地址可在暗转阶段使用自动化安装工具hcsd到处表里获取，由于cps权限过高，随意操作参数可能导致上层业务问题，所以cps系统默认只有一个admin用户，且同时只有一个用户可以登录。华为stack安装完毕，会自动配置单点登录sso功能，通过运维中心账号可登录cps，如果手动取消了sso，便可使用cps自身的admin密码进行登录。

3.service om介绍

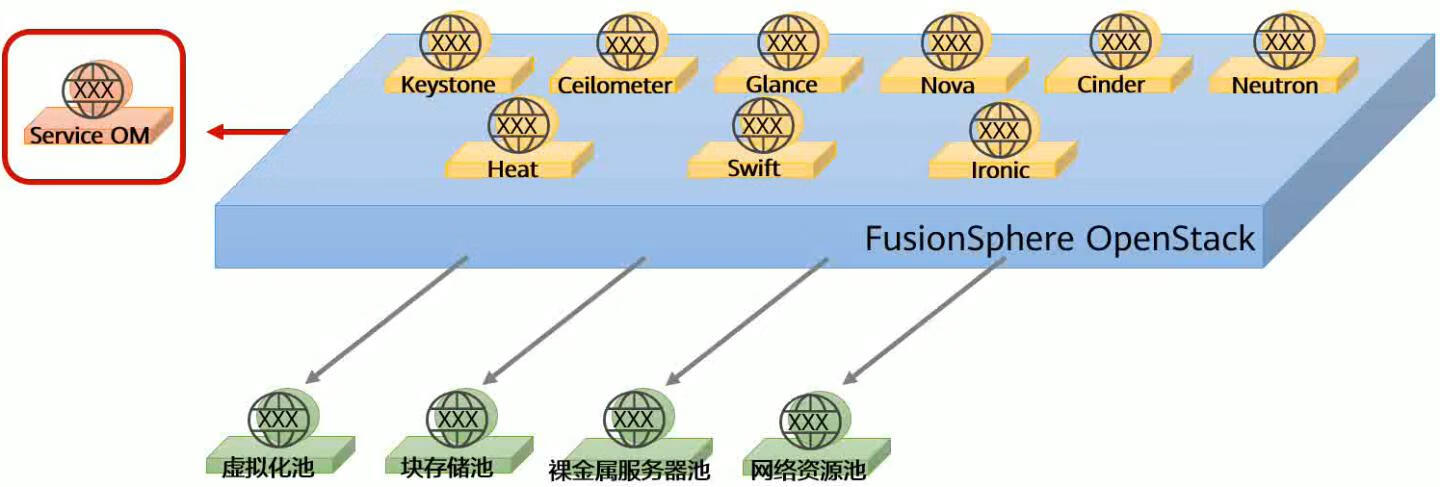

service om是资源池（计算、存储、网络）以及基础云服务（ecs、evs、vpc等）的管理工具，管理员使用service om对资源池及基础云服务进行管控和配置。

om的功能

1.流量监控

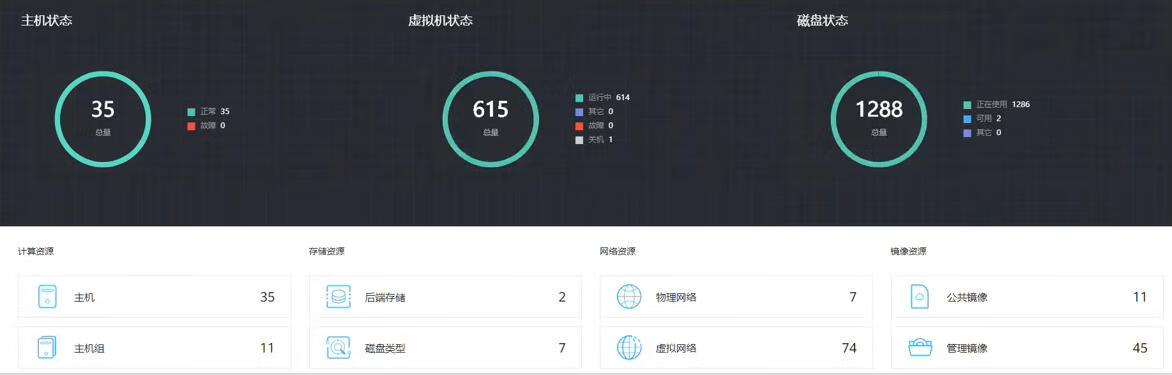

主页可以对主机状态、虚拟机状态、磁盘状态进行监控，及资源的使用情况进行监控。

2.系统管理

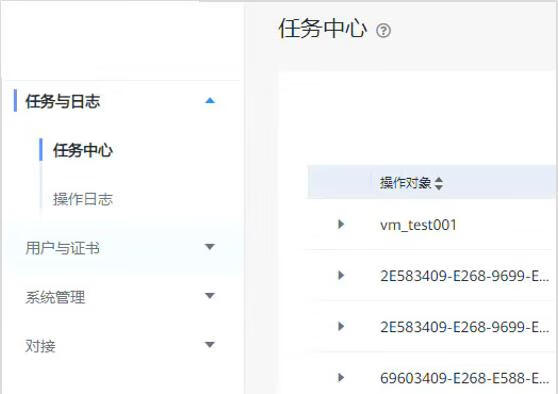

例如进行对接、查看日志、分配任务等操作。

3.资源管理

管理所有的软硬件资源。

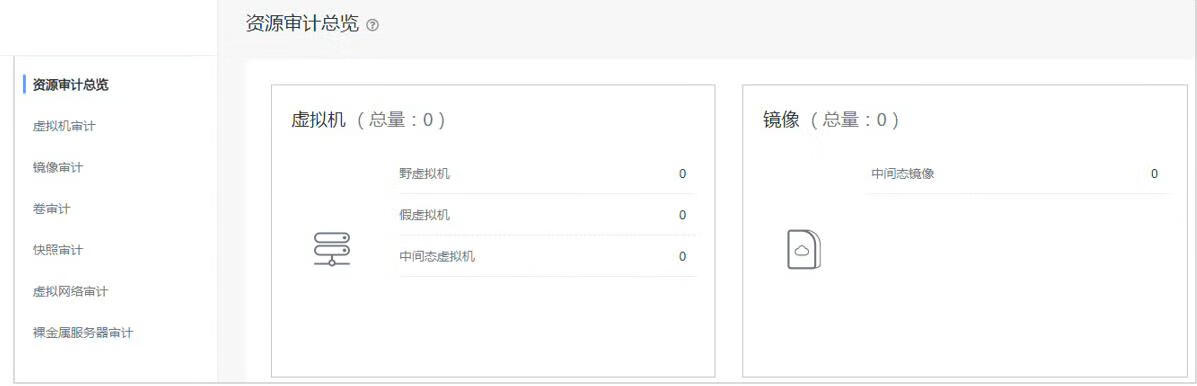

4.资源审计

对资源池内的所有资源进行审计。

4.manageone服务中心介绍

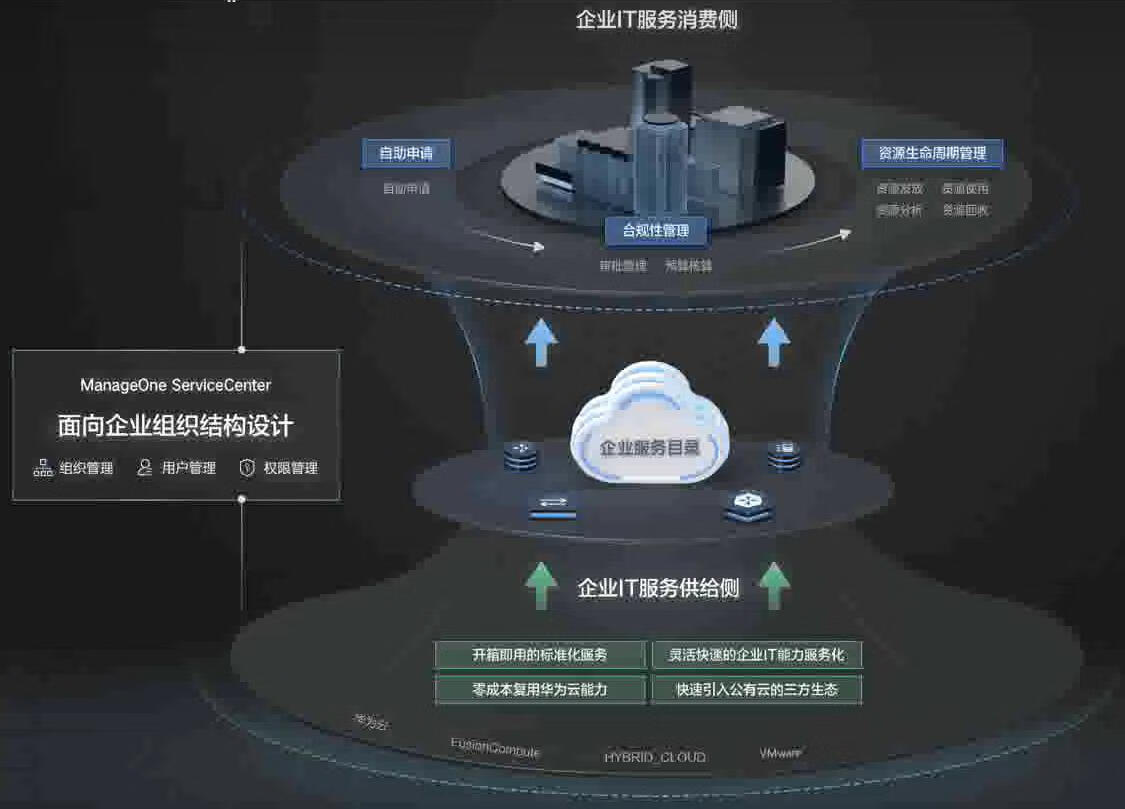

服务中心（service center）是manageone面向租户和运营管理的入口，提供云服务的运营集成能力，支持多种云服务集成到manageone。通过console home集成各云服务console，为用户提供统一的云服务使用界面入口。通过服务编排将各个云服务能力编排成适合用户申请的云服务，并在服务目录中进行统一展示。

服务中心是对企业it架构及it运营模式的重构，将企业it服务从被动服务变成主动服务和自动服务。

• 服务供给侧改革，使得it管理员彻底从繁杂、重复的配置工作中解脱出来，将主要精力聚焦于为业务提供高效率、高质量的服务上来。

• 服务消费侧运营流程建设，业务人员自助在线订阅服务，让业务部门真是体会到云带来的效率提升。

4.1 manageone服务中心逻辑架构

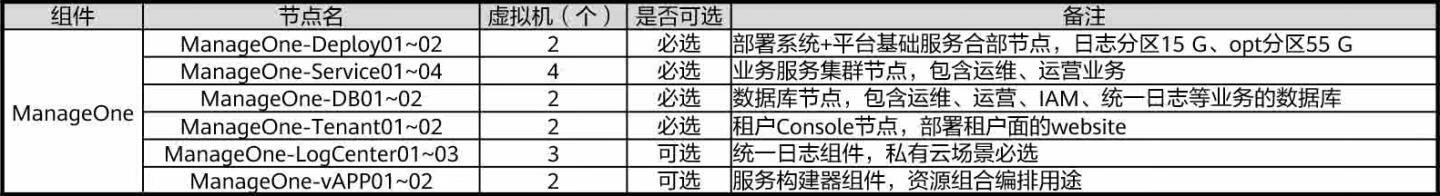

4.2 manageone服务中心部署组件逻辑图

4.3 manageone服务中心界面

服务中心的登录地址可在安装阶段使用自动化安装公开hcsd到处表里获取，默认系统会创建bss_admin运营管理员账号，管理员课通过bss_admin登录界面创建其他运营管理员账号，或创建vdc管理员。

用户通过运营管理员和vdc管理员登录服务中心界面会有差异。

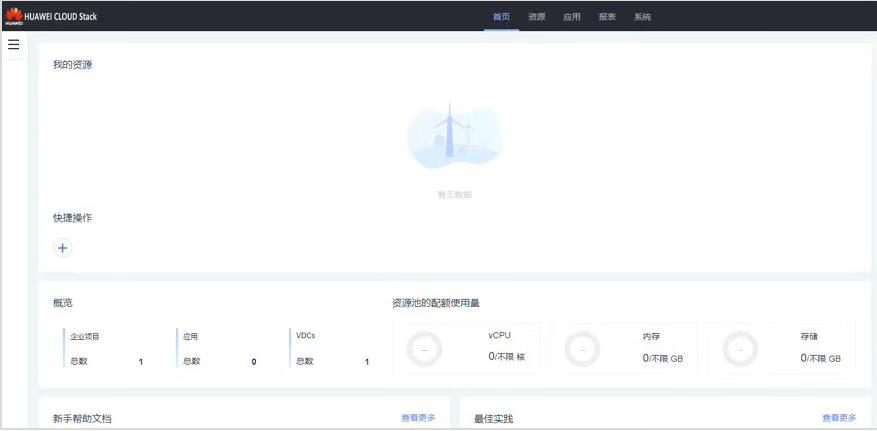

• 运营管理员登录服务中心显示的主页

• vdc管理员登录服务中心显示的主页

运营管理员登录服务中心显示的主页有首页、服务、资源、组织、报表、系统；vdc管理员登录服务中心显示的主页有首页、资源、应用、报表、系统。

5.manageone运维中心介绍

运维中心operation center是manageone运维管理的唯一入口，提供云服务运维管理的能力，实现对云服务端到端的监控能力，包括云服务自身、租户资源和云服务所依赖的基础设施（计算、存储、网络）。运维中心收集并展示上述监控对象的告警信息，同时基于这些监控和告警数据提供报表、大屏以及高级运维数据分析能力。同时运维中心也提供各云服务运维系统的集成能力，将多个云服务的常用配置集成进来，实现运维统一入口。

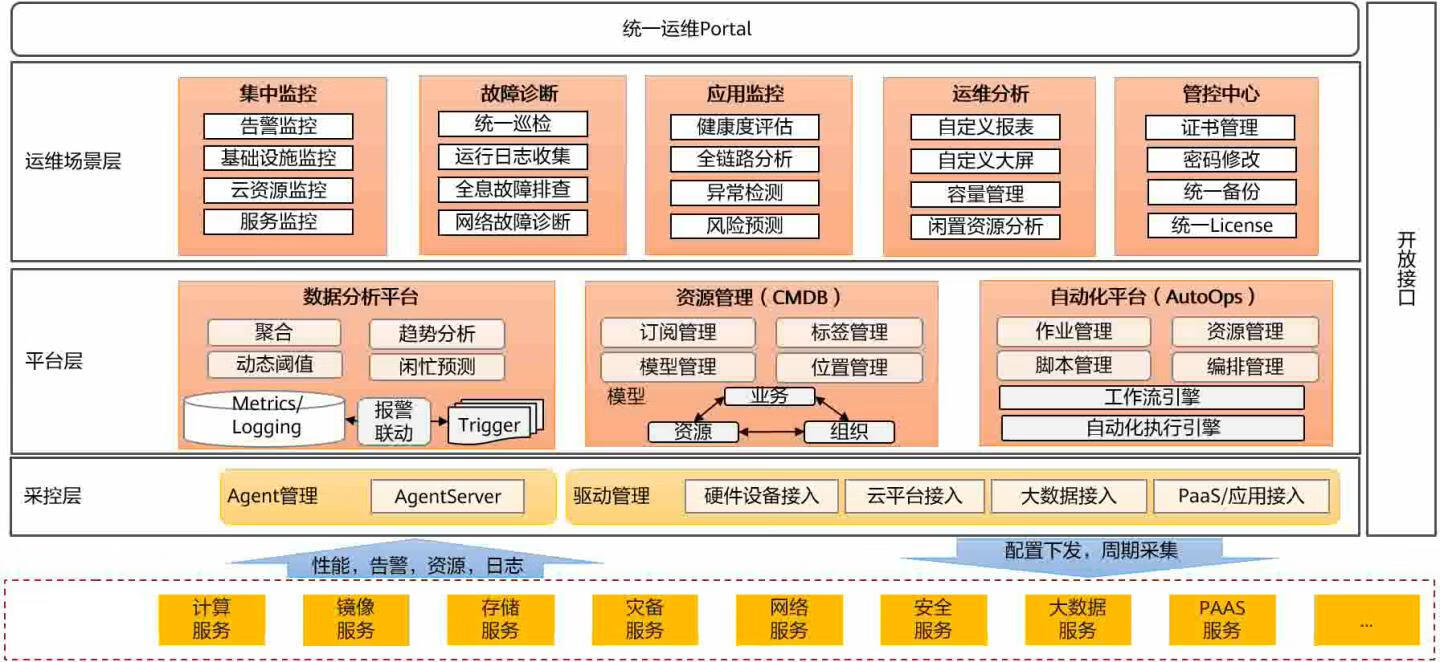

5.1 manageone运维逻辑架构

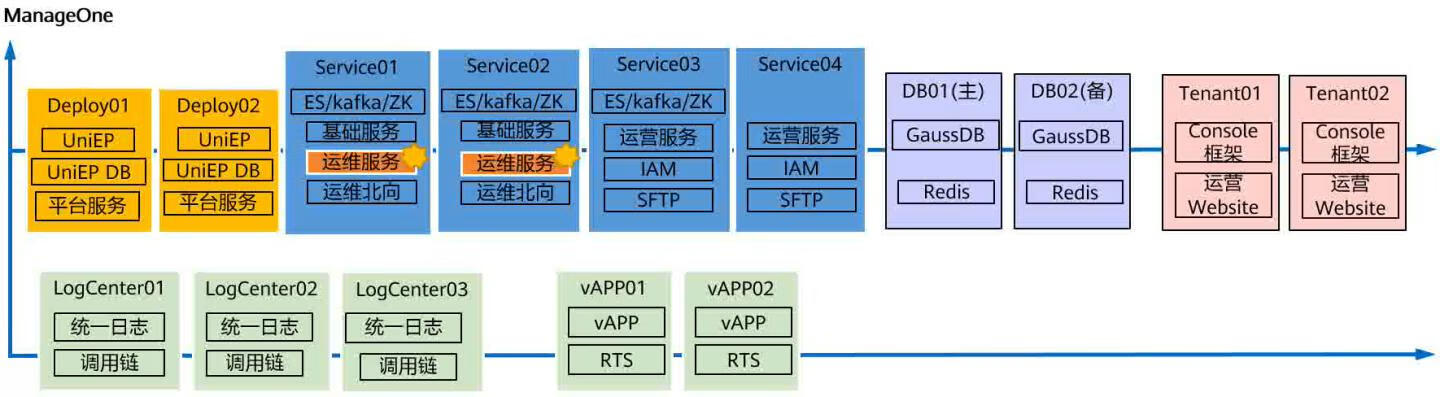

5.2 manageone运维中心部署组件逻辑图

5.3 manageone运维中心界面

运维中心的登录地址可在安装阶段使用自动化安装工具hcsd到处表里获取，默认系统会创建admin账号，管理员课通过admin登录界面创建管理员账号。华为stack安装完毕，会自动配置单点登录sso功能，通过运维中心账号课登录cps、service om、fusioncare、cloudnetdebug等产品。

6.manageone运维指挥中心介绍

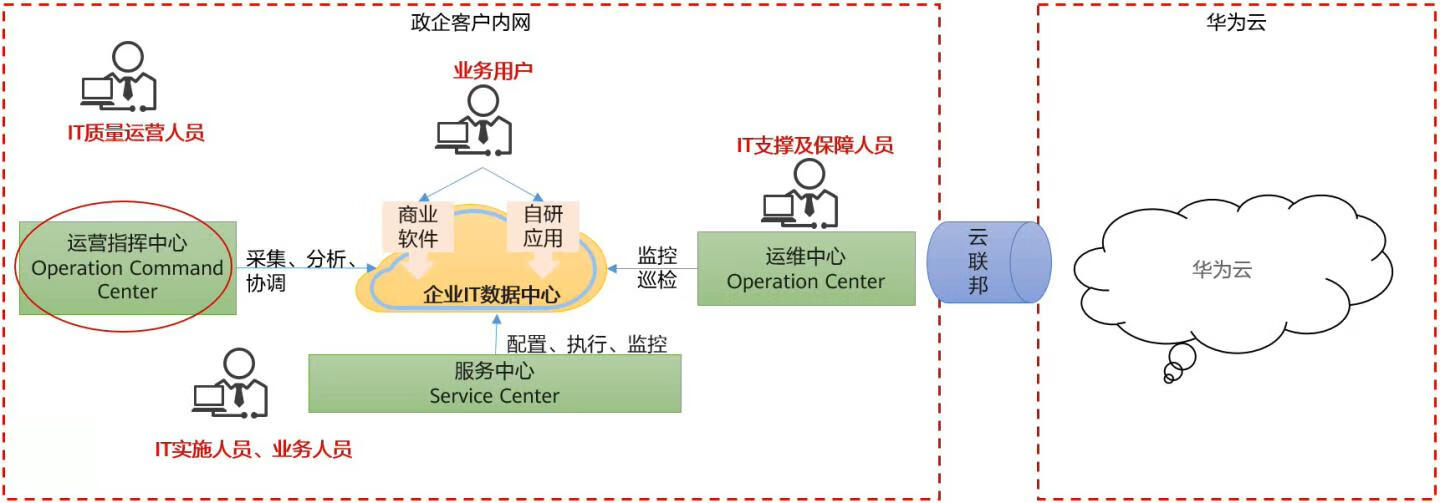

运维指挥中心（operation command center）是华为混合云面向政企客户新推出的混合云大脑，宝珠客户构建成本、效率、风险、合规全方位的it智慧运营分析决策体系，与manageone服务中心（sc）和运维中心（oc）三位一体协同联动，为客户提供“实时可视、联动指挥、智慧运营”的全场景平台解决方案。

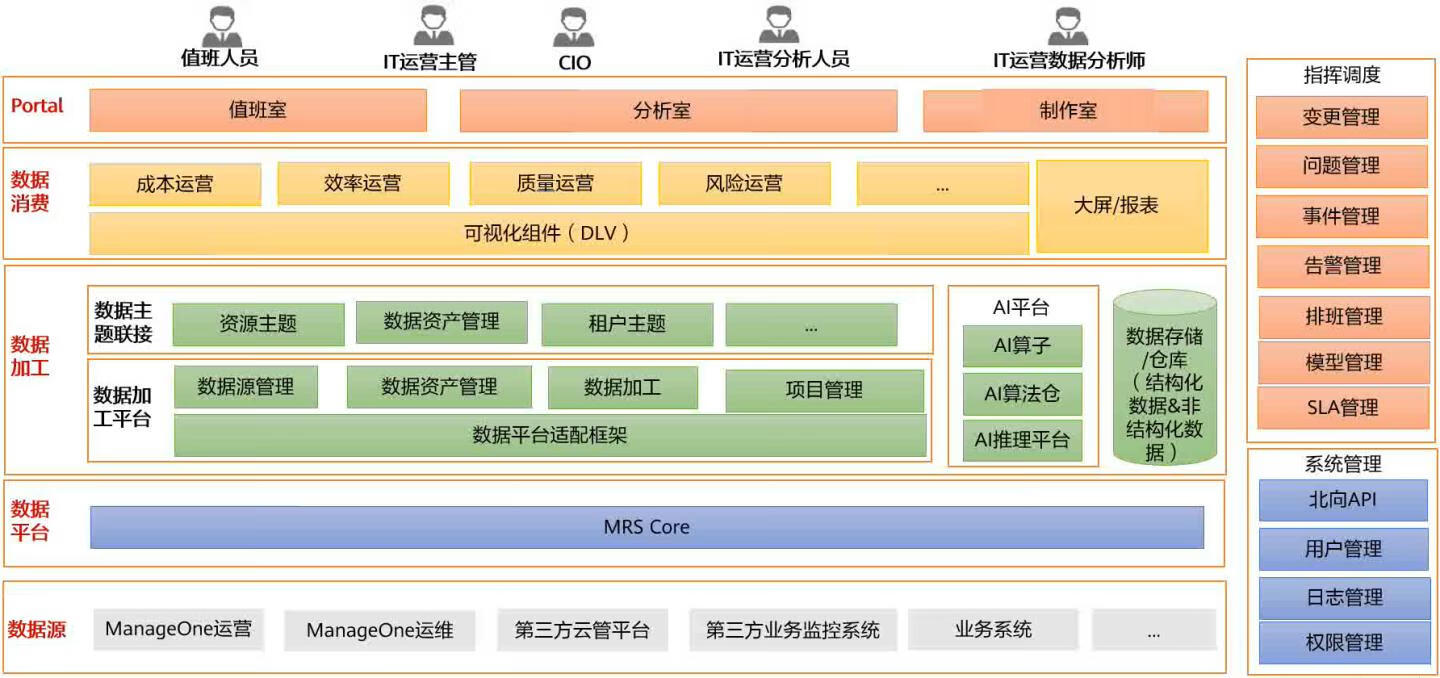

6.1 manageone ooc逻辑架构

6.2 manageone ooc部署场景

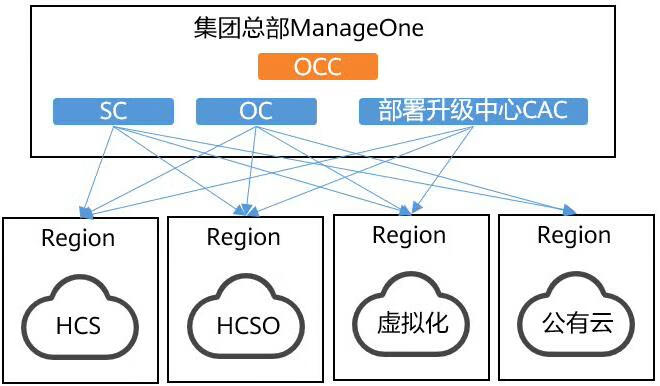

1.中央集权it

集团总部部署了sc、oc、ooc、cac，由集团总部管理了所有的region。

2.分散型it

集团总部部署了occ、cac，其他分支结构部署了sc、hcs、oc。

3.联邦制it

两级运维，各个分支机构运维自己的资源池，通过occ进行整体把控。

6.3 manageone occ部署架构

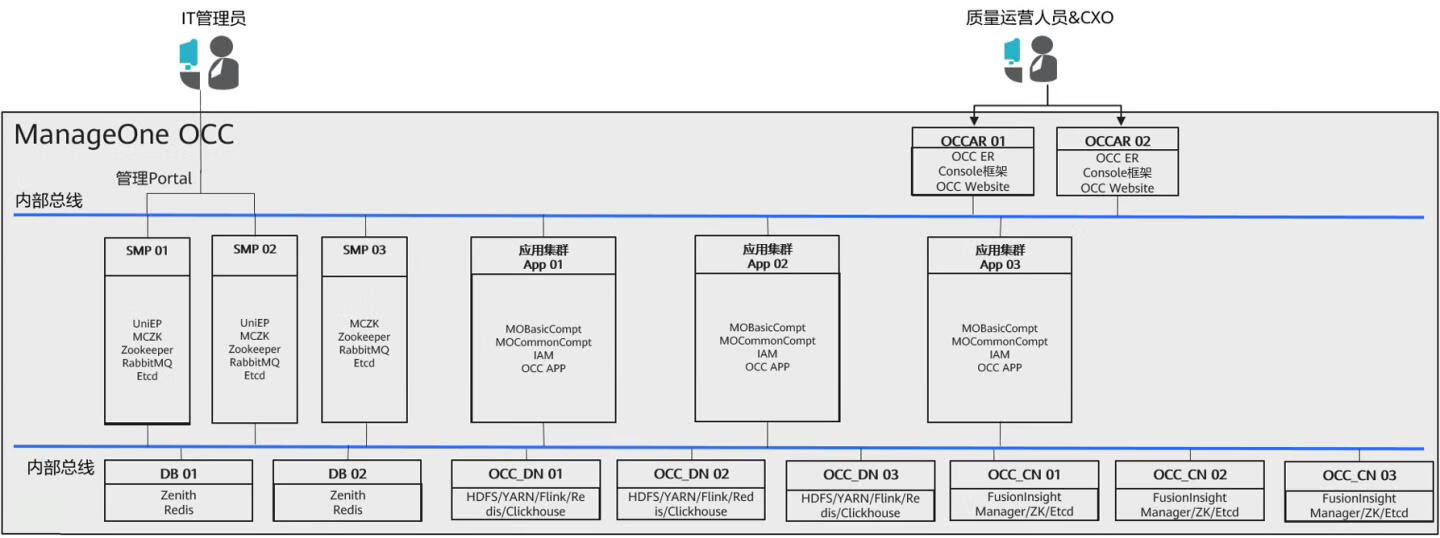

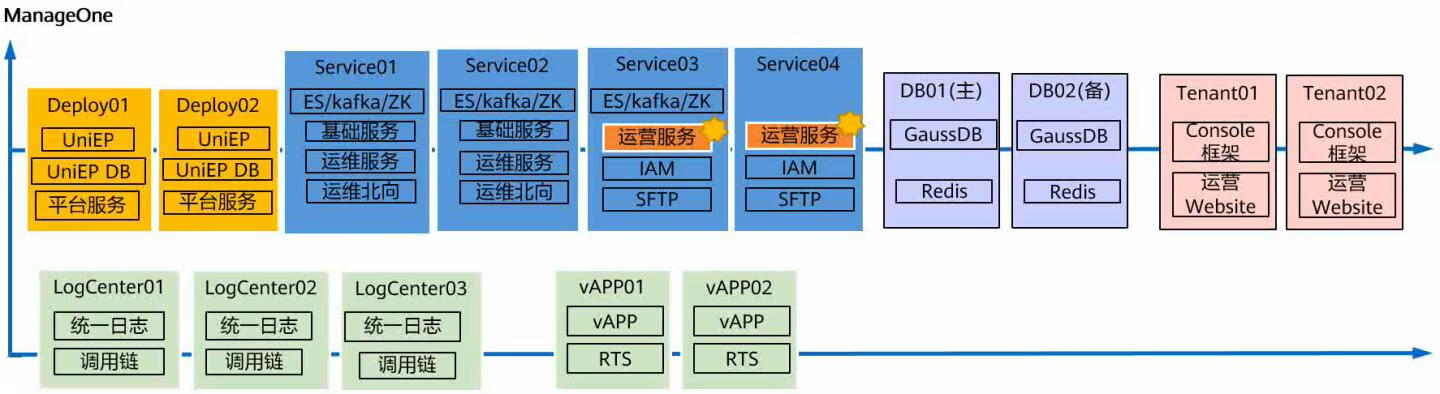

部署occ需要十六台虚拟机，使用到微服务架构，有三个应用集群，occ上的所有逻辑组件代码都部署在上面；两台occar，用于提供console框架；occ_dn为数据节点，occ_cn为协调节点，用于完成大数据的数据加工；smp负责occ相应微服务生命管理和服务治理。

6.4 四室联动协同it数字化运营

指挥室：重大事件实时指挥决策。

值班室：日常值班事件跟踪，问题派发。

分析室：制作报表大屏呈现。

制作室：一站式的数据分析制作。

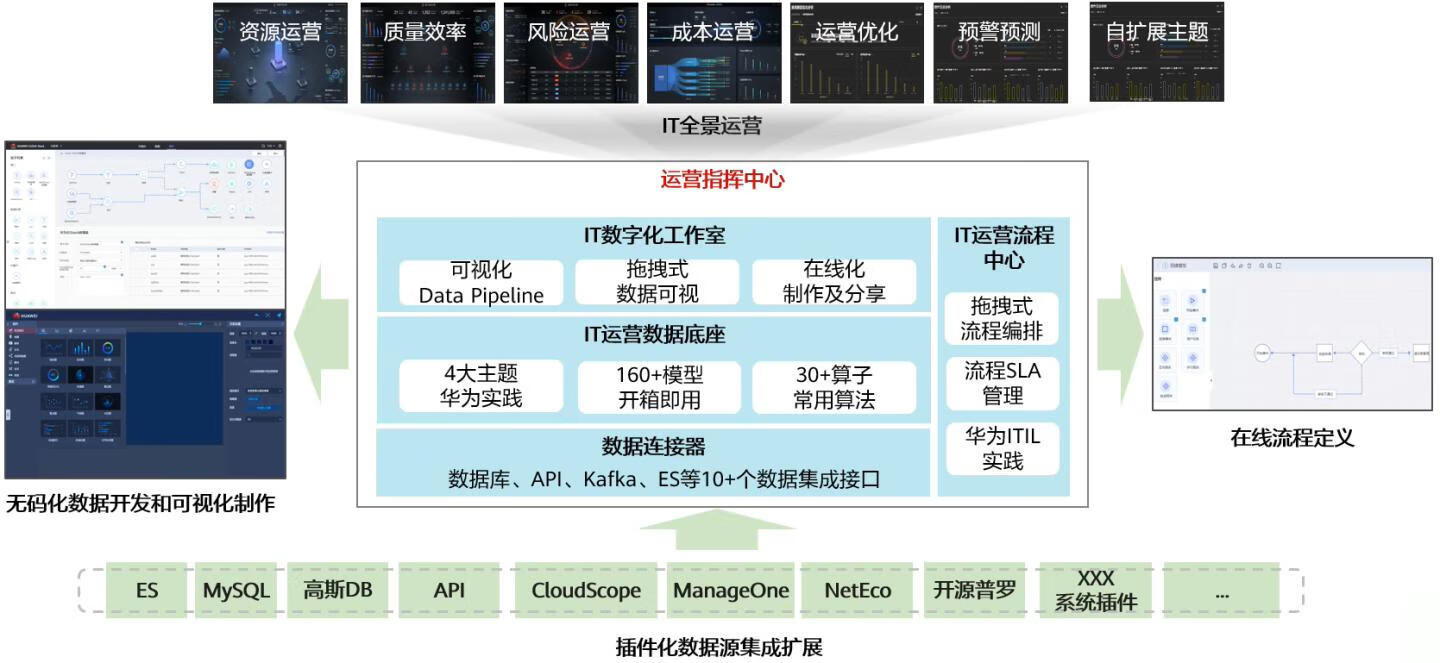

6.5 occ开放的生态扩展架构

可以做插件化的数据源集成扩展、在线流程定义、五码化数据开发和可视化操作。

6.6 manageone occ界面

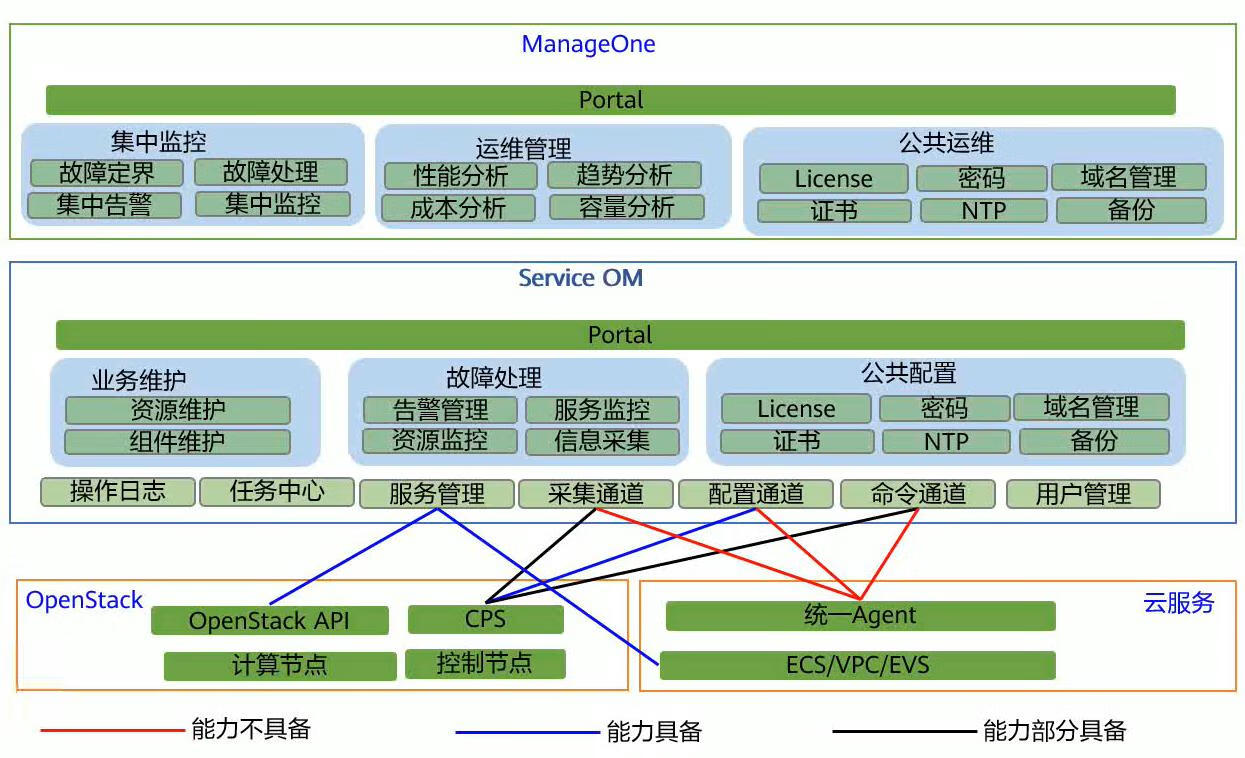

7.cps、service om与manageone的关系

manage one是在service om尾项的更大的云管平台。

manage one提供高级运维能力

• 面向数据中心的监控人员，提供扩产品的集中监控、问题定界和故障处理能力。
• 提供综合分析能力，支撑云系统管理人员的规划和设计工作。
• 作为华为云stack公共运维能力的统一入口。

service om提供iaas的基础运维能力

• 提供全量的资源/业务的运维能力（配置、操作、监控、故障处理、信息采集）。
• 提供iaas的公共运维能力的统一入口。

cps具备openstack层的基本运维能力

• 在cps的基础上基线增强

• 云服务运维能力需要通过agent机制建设

8.esight产品介绍

esight是manageone系统的组件，提供对云服务所依赖的基础设施的全方位监控，收集基础设施的告警、性能等监控数据，并汇聚上报至运维中心；同时支持通过北向接口snmp、ftp、https协议与客户侧运营支撑系统oss进行对接，也支持邮件、短信息等进行消息推送。

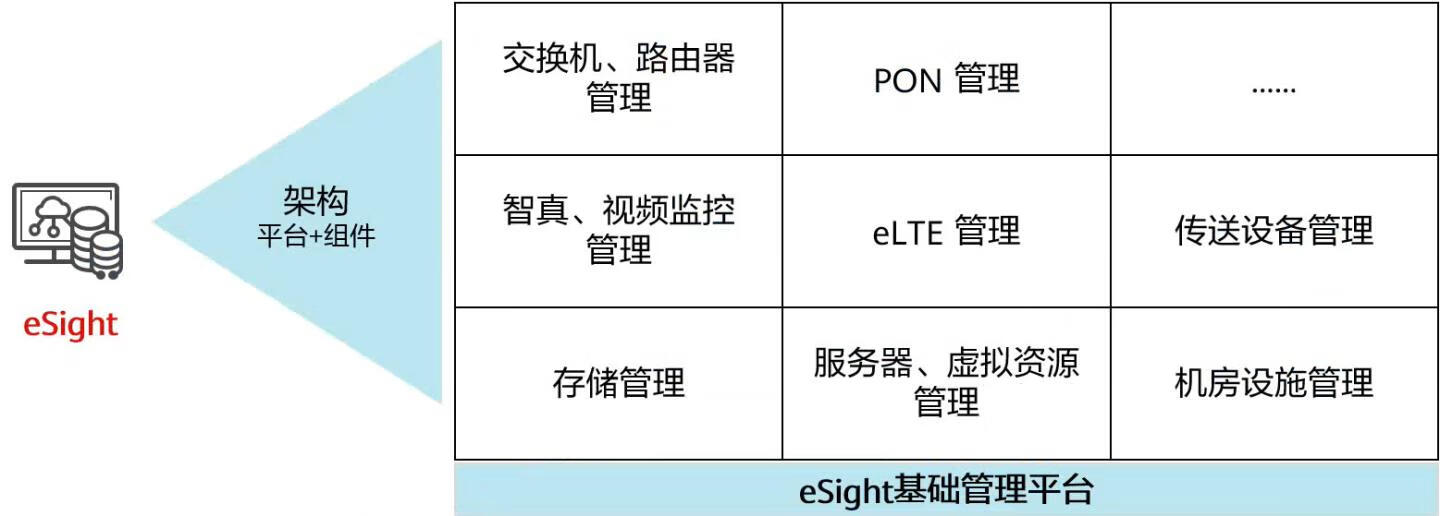

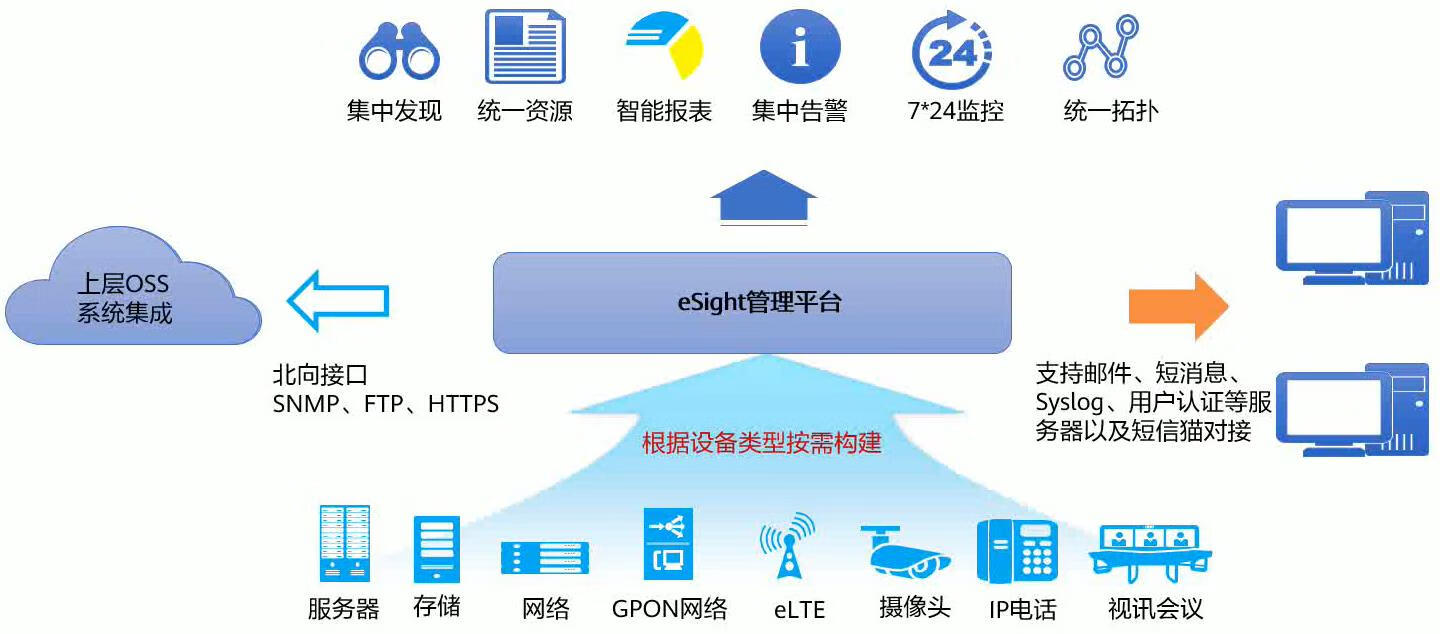

8.1 esight产品架构

8.2 esight产品功能

**资源管理：**分组式资源管理、简化设备管理复杂度。

**拓扑管理：**一体化拓扑管理，多方位信息呈现。

**告警监控：**7*24小时告警监控，做途径实时通知。

**性能监控：**主动性能监控，提前发现可能存在的问题。

**报表：**智能报表平台，辅助决策优化。

**网络诊断：**网络质量感知，面向业务体验的网络诊断。

**流量分析：**精细化网络流量分析，洞察网络流量构成。

**wlan管理：**wlan全生命周期管理，高效管理无线网络。

**服务器管理：**全方位服务器管理，保障服务器稳定运行。

**存储管理：**一体化存储网络，存储空间利用最大化。

**视频监控管理：**端到端视频监控管理，故障快速定位定界。

**gpon网络管理：**gpon网络监控和部署，助理全光园区便捷运维。

8.3 esight产品界面

8.4 esigth部署模式

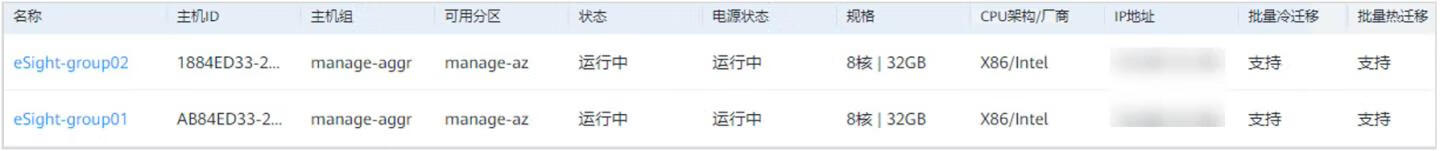

esight在华为云stack方案中，主备模式部署运行在esight-group01、esight-group02管理虚拟机上。

esight-group01、esight-group02管理虚拟机运行在控制节点上，可以在service om里查看该虚拟机详细信息。

9.fusionsphere openstack、esight与manageone的关系

• service om负责采集计算、存储、网络等软件资源池信息。比如告警、性能数据等等。
• esight负责采集硬件（服务器、存储、交换机、路由器等）信息，比如告警、性能数据等等。
• service om和esight同时将采集到的信息上报到manageone运维中心oc，并通过统一的界面对用户进行呈现。

10.funsioncare工具介绍

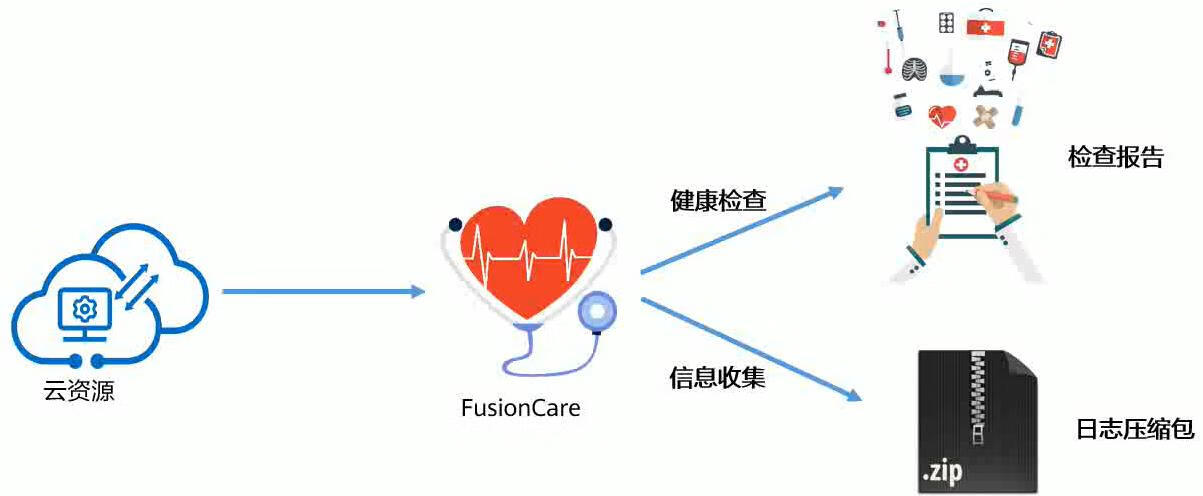

funsioncare提供健康检查和信息收集功能。健康检查部分能够一键式检查相关节点的健康状态，并生成健康检查报告；方便技术支持工程师和维护工程师快速了解系统的健康状况。信息收集部分能够使技术支持工程师和维护工程师快速收集日志，简化了技术支持工程师和维护工程师的信息收集工作，也方便华为研发人员定位故障。

10.1 fusioncare工具巡检实现原理

云服务巡检：各云服务向apigateway注册巡检接口，从而通过fusioncare实现各云服务的统一巡检能力，致辞基础云平台、基础云服务和技术中台与ai数据中台服务。

底座巡检：fusioncare调用各底座产品自有的接口进行巡检。

10.2 fusioncare日志收集实现原理

fusioncare工具通过pai平面调用openstack中info-collection-server发送巡检请求信息，并通过om平面接收各个节点info-collect-client上传来的日志，因此需要同时与api及om平面通信。

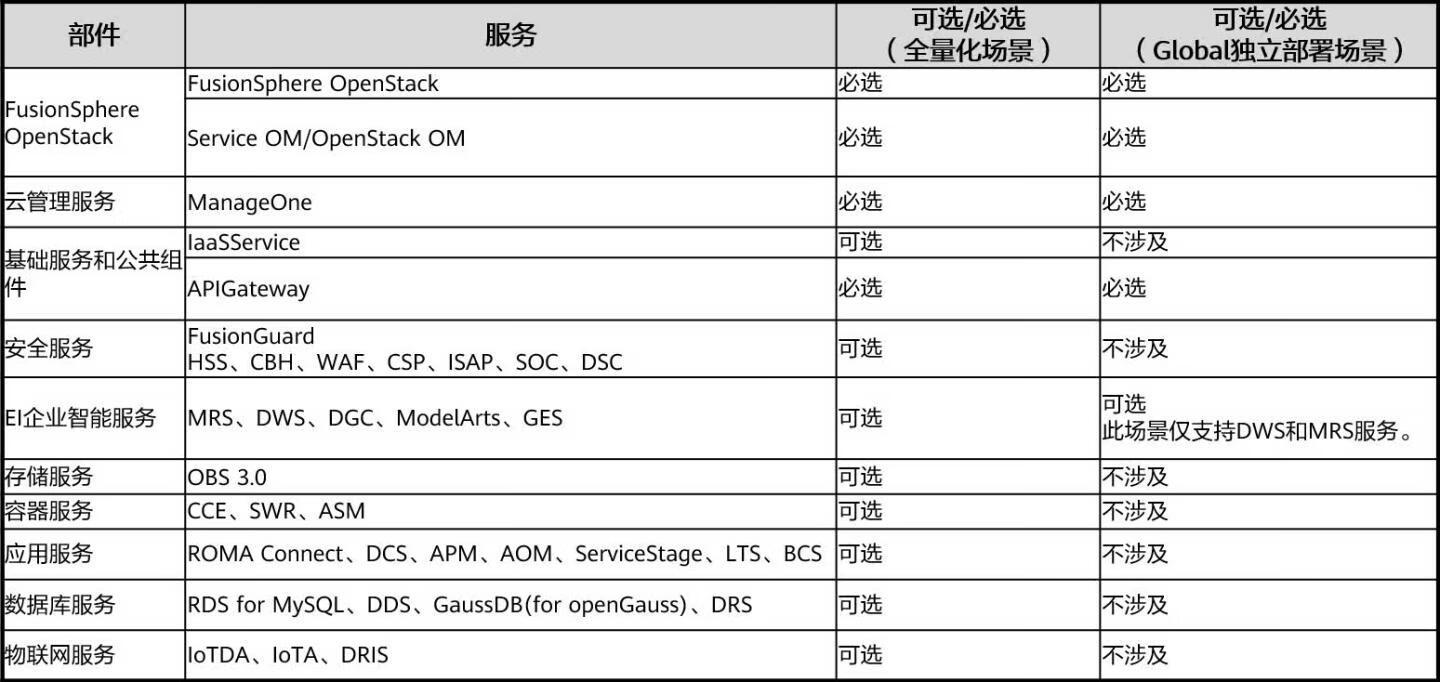

10.3 支持fusioncare工具巡检的服务

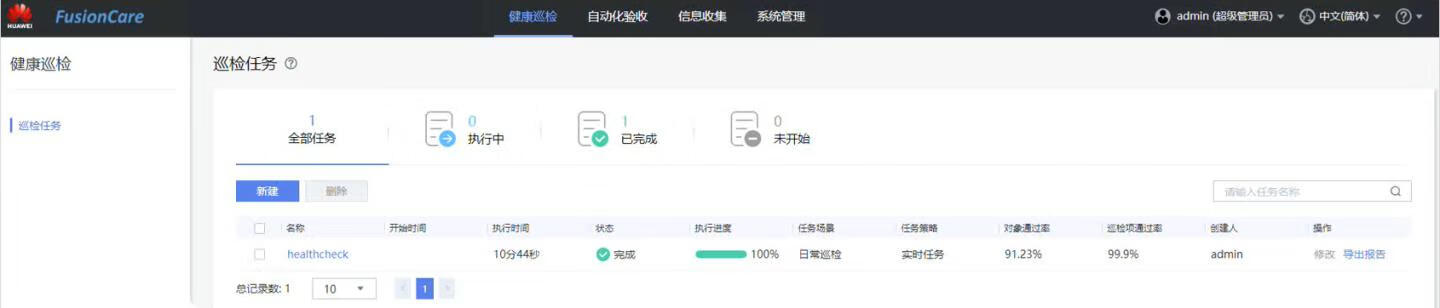

10.4 fusioncare工具界面

10.5 fusioncare部署模式

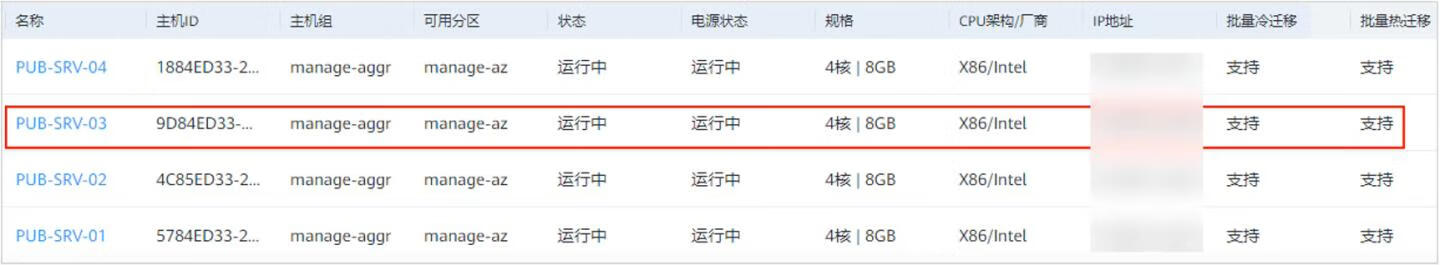

• fusioncare在华为云stack方案中，单机模式部署，运行在pub-srv-03管理虚拟机上。
• pub-rv-03管理虚拟机运行在控制节点上，可在service om里查看该虚拟机详细信息。

11.cloudnetdebug工具介绍

面向运维人员，实现界面自动化抓包和拨测的运维工具。cloudnetdebug集成了拨测和装包两个功能，用于处理数据中心内可能出现的各种网络问题，通过拨测功能可自动化检测业务网络是否出现断流，是否出现丢包，通过抓包功能可实现自动化抓包，支持基于业务流的多点协同抓包，支持灵活的单点虚拟机网卡抓包和主机网卡抓包。

11.1 cloudnetdebug工具架构

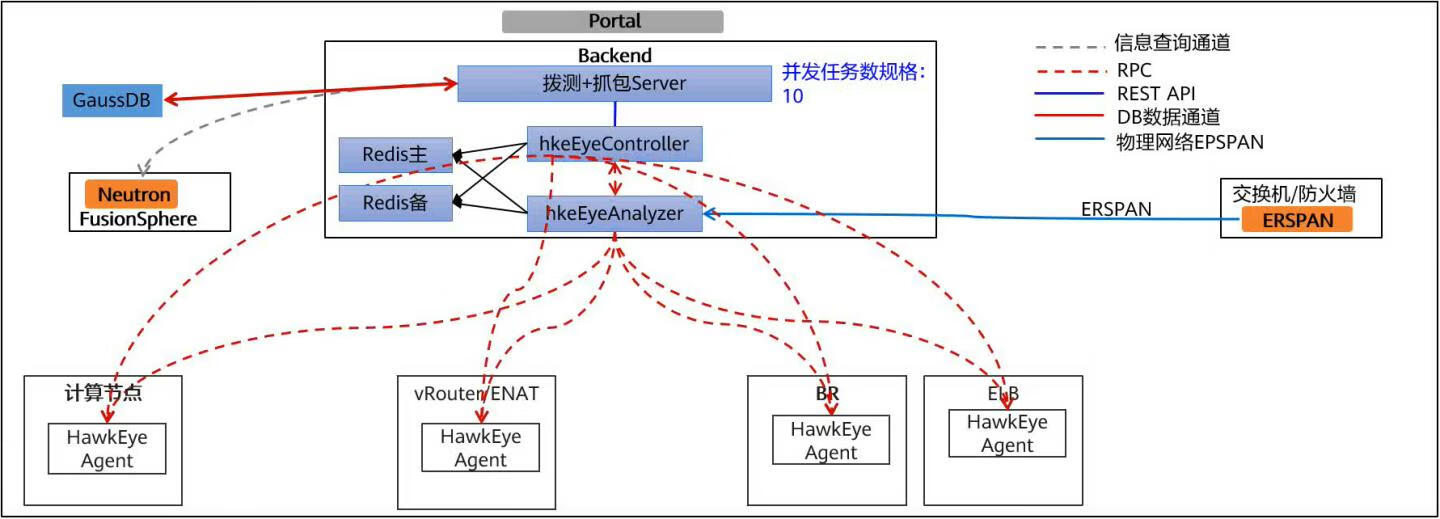

cloudnetdebug包括server和agent两部分

• server部署在控制节点的一台虚拟机上，server里部署了拨测/抓包server，hawkeye controller，hawkeye analyzer和redis组件。
• agent部署在计算节点和网络节点。

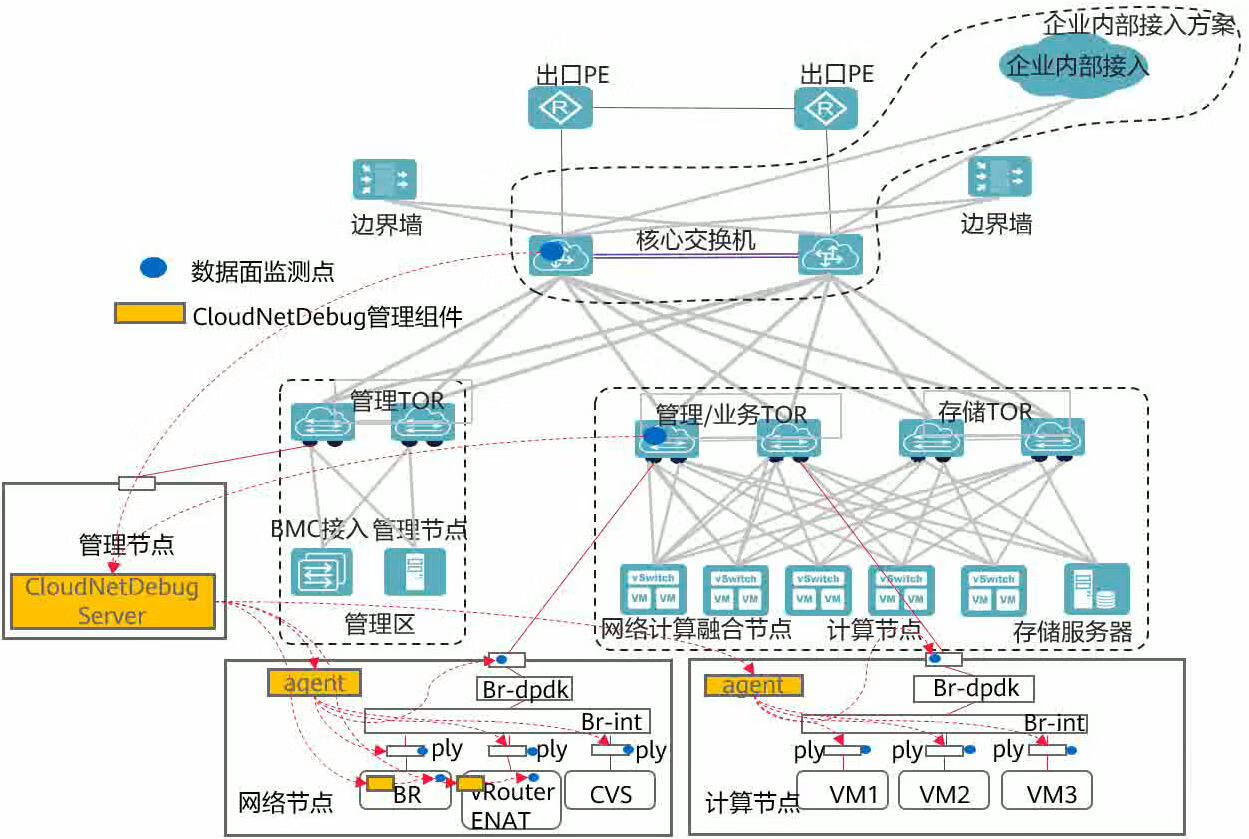

11.2 拨测基本原理

①根据管理员输入的五元组，判断流量类型，识别流量的注入点，中间监测点和终结点，获取流量的源mac和目的mac地址。

②cloudnetdebug识别流量注入点所在的agent，在网关业务口或者计算节点ply网桥注入模拟报文，模拟报文带染色标记。

③报文注入后，虚拟网元（host，网关）在流量路径的中间监测点识别是否带有染色标记的流量进过，识别到流量后会吧流量统一复制之后发送到cloudnetdebug的server端。

④物理交换机收到染色报文后，匹配交换机的acl规则，把染色报文镜像发送到远端的cloudnetdebug的server端。

⑤终结点的agent识别到染色报文，把报文统一复制一份到cloudnetdebug的server端，并且做流量的终结。

⑥cloudnetdebug的server端根据agent和交换机发过来的报文，做路径分析、丢包检测、时延检测，给出分析结果。

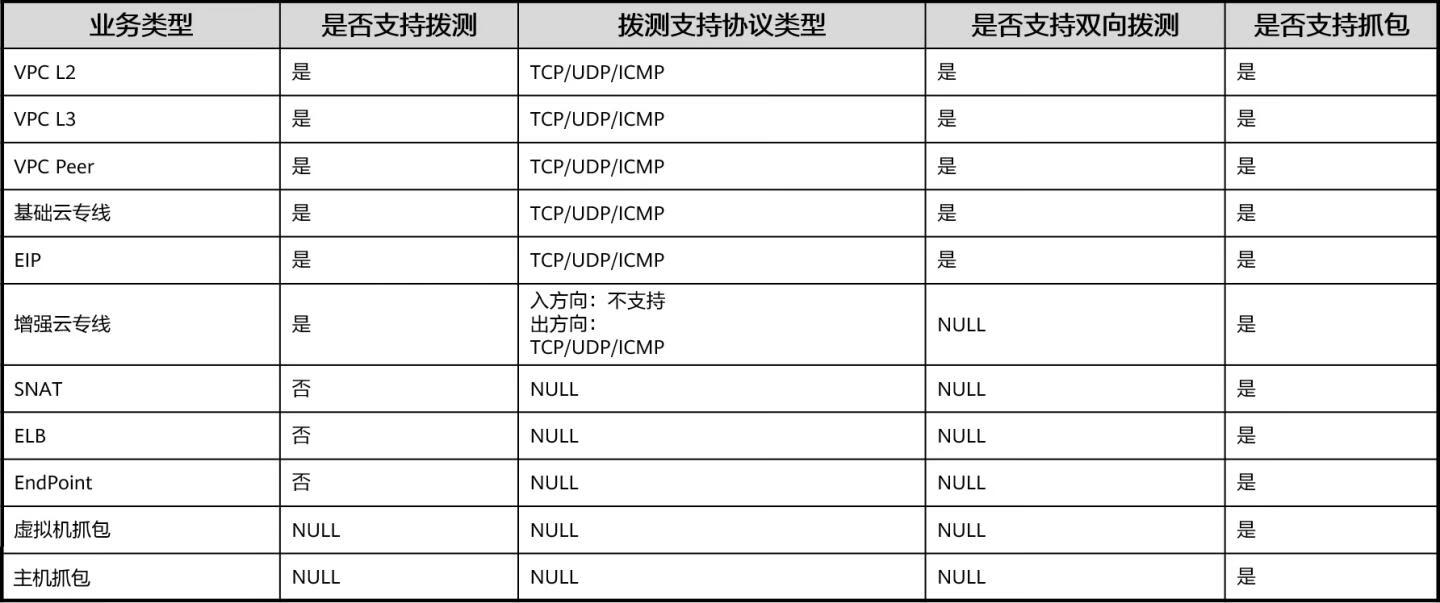

11.3 cloudnetdebug工具特性规格清单

11.4 cloudnetdebug工具适用场景

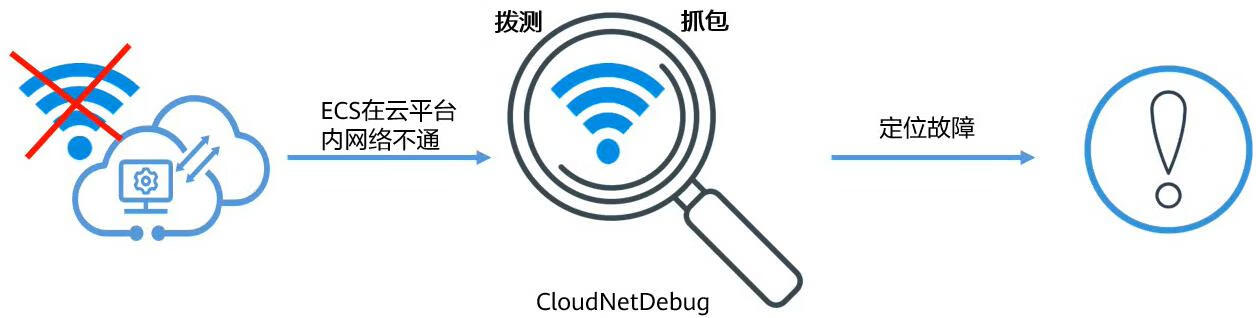

• 业务不通，网络断流问题

目标：判断流量断流的文职，定界是虚拟网络还是物理网络，断流发生在虚拟网络的那个网元。

**措施：**可以使用拨测工具和抓包工具，首先推荐使用拨测工具，如果拨测工具还未支持此业务场景，可以使用业务流抓包工具；如果业务流抓包工具还未支持此业务场景，可以使用灵活的虚拟机网卡抓包和主机网卡抓包来定界定位。

• 应用交互异常类问题

**目标：**查找应用交互异常的证据，为故障定位提供依据。

**措施：**通过虚拟机网卡抓包，选择一个抓包点记性双向抓包，通过wireshark分析应用交互报文，查找应用交互异常点，工具不支持业务交互类异常问题定位，但是可以为此类问题提供论证支持（排除其他网络类问题来说明是业务交互类问题）和问题依据（提供抓包文件支撑定位）。

• 网络时断时续，网络丢包问题

**目标：**定界发现丢包的位置，是虚拟网络还是物理网络，丢包发生在虚拟网络的哪个网元。

**措施：**可以使用拨测工具和抓包工具，首先推荐使用拨测工具，如果拨测工具还未支持此业务场景，可以使用业务流抓包工具；如果业务流抓包工具还未支持此业务场景，可以使用灵活的虚拟网卡抓包和主机网卡抓包来定界定位。

• 网络时断时续，网络时延大问题

**目标：**定界发现时延大的位置，时延大的问题发生在虚拟网络的哪个网元。

**措施：**未来拨测工具支持。

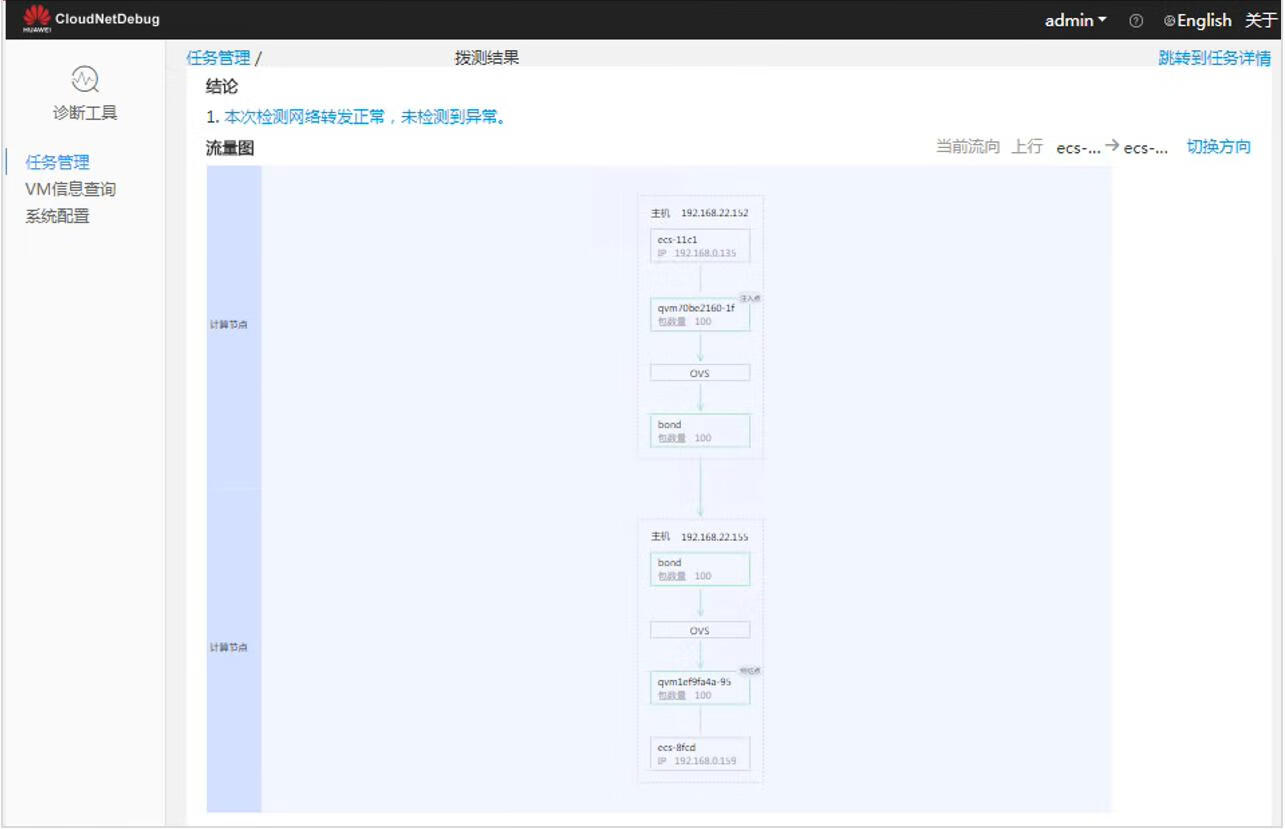

11.5 cloudnetdebug工具界面

11.6 cloudnetdebug部署模式

• cloudnetdebug在华为云stack方案中，单机部署，运行在名为cloudnetdebug管理虚拟机上。
• cloudnetdebug管理虚拟机运行在控制节点上，可在service om里查看该虚拟机详细信息。
