cad怎么绘制连板？有很多小伙伴还不知道怎么操作，别着急，今天小编给大家带来了cad绘制连板的步骤，还不知道的小伙伴快来学习一下吧，希望能够帮助到大家。
第1步

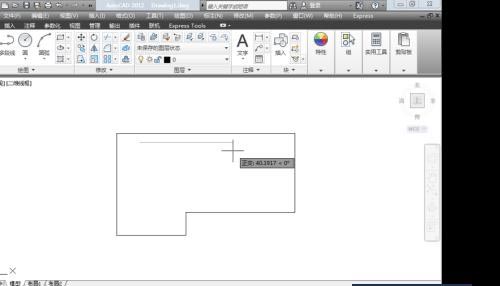

在命令行输入直线命令l,将鼠标移向右方，输入尺寸77，单击回车。然后将鼠标移向下方，继续输入尺寸34，回车。
第2步

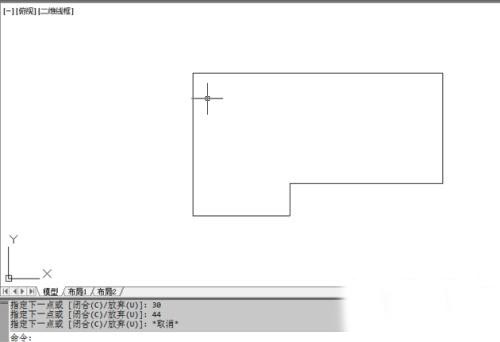

然后向左方绘制47，向下绘制10，向左绘制30，向上绘制44，单击回车，单击esc退出。
第3步

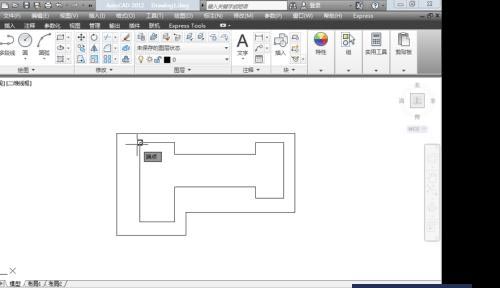

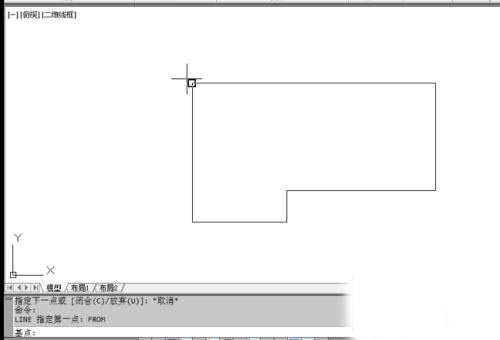

然后绘制内测图形，单击回车继续执行直线命令，在命令行中输入from命令，通过偏移方式找直线的起点，单击回车，选择图形左上方的点为基点，输入偏移量，x方向偏移量为10，y方向偏移量为-4
第4步

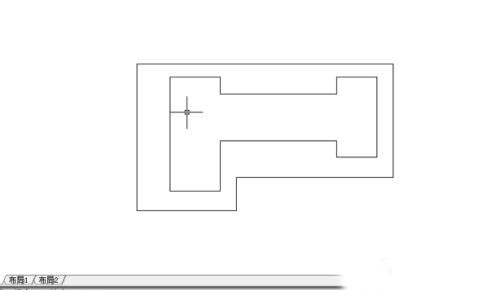

然后向右绘制15，向下绘制5，向右绘制35，回车，向上绘制5，回车，向右12，向下24，向左12，向上5，向左35，向下15，向左15，向上34，回车，退出
第5步

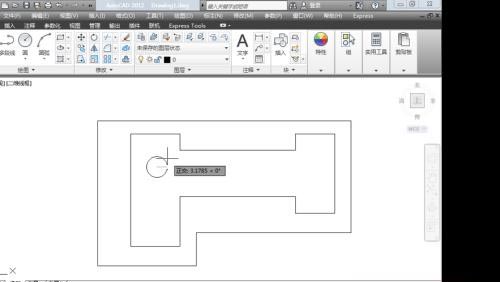

命令c,寻找圆心，输入from ,回车，输入偏移量x方向8，y方向-10，输入半径3，回车。
第6步

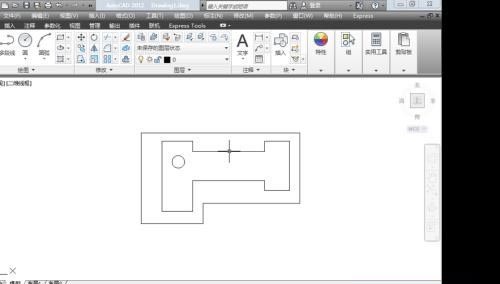

连板图片绘制完成。
以上就是小编给大家带来了的全部内容了，感谢大家的阅读！希望这篇教程解答能对大家有所帮助。更多相关软件教程请关注代码网。
