我要评论cad如何画二维平面图形？有很多小伙伴还不知道怎么操作，别着急，今天小编给大家带来了cad画二维平面图形的教程，还不知道的小伙伴快来学习一下吧，希望能够帮助到大家。
第1步

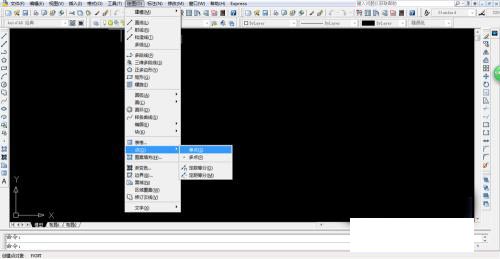

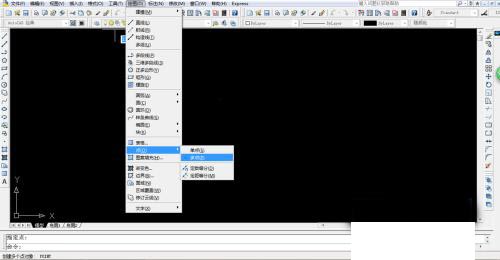

绘制单点和多点：在autocad 2008中，选择“绘图”|“点”|“单点”命令(point)，可以在绘图窗口中一次指定一个点；选择“绘图”|“点”|“多点”命令，可以在绘图窗口中一次指定多个点，直到按esc键结束。
第2步

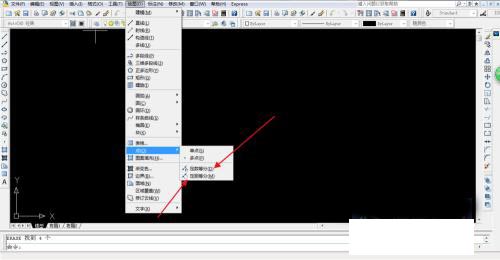

定数等分对象：在autocad 2008中：选择“绘图”|“点”|“定数等分”命令(divide)，可以在指定的对象上绘制等分点或者在等分点处插入块。
定距等分对象：在autocad 2008中，选择“绘图”|“点”|“定距等分”命令(measure)，可以在指定的对象上按指定的长度绘制点或者插入块。
第3步

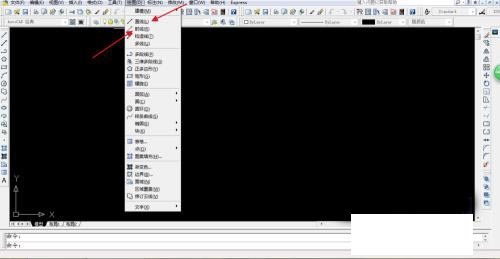

绘制直线：选择“绘图”|“直线”命令(line)，或在“面板”选项板的“二维绘图”选项区域中单击“直线”按钮 ，就可以绘制直线。

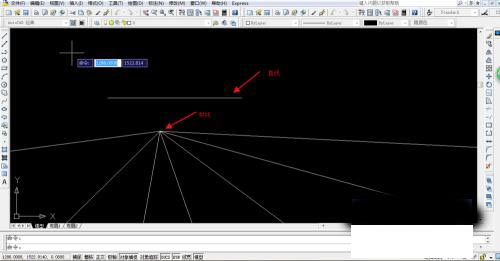

绘制射线：射线为一端固定，另一端无限延伸的直线。选择“绘图”|“射线”命令(ray)，指定射线的起点和通过点即可绘制一条射线。在autocad中，射线主要用于绘制辅助线。指定射线的起点后，可在“指定通过点:”提示下指定多个通过点，绘制以起点为端点的多条射线，直到按esc键或enter键退出为止。
第4步

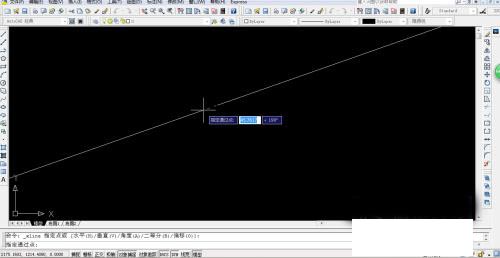

绘制构造线：构造线为两端可以无限延伸的直线，没有起点和终点，可以放置在三维空间的任何地方，主要用于绘制辅助线。选择“绘图”|“构造线”命令(xline)，或在“面板”选项板的“二维绘图”选项区域中单击“构造线”按钮 ，都可绘制构造线。
第5步

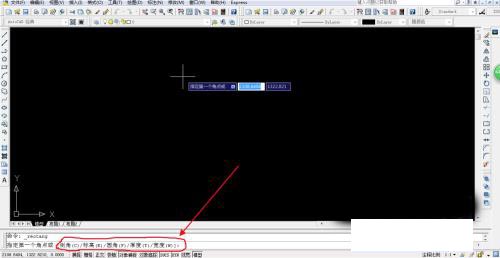

绘制矩形：选择“绘图”|“矩形”命令(rectangle)，或在“面板”选项板的“二维绘图”选项区域中单击“矩形”按钮 ，即可绘制出倒角矩形、圆角矩形、有厚度的矩形等多种矩形。
第6步

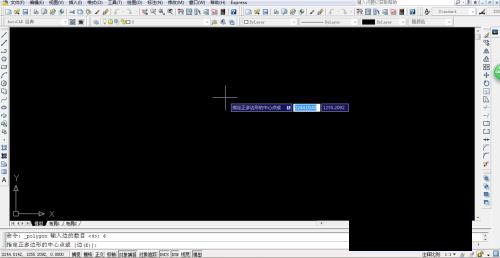

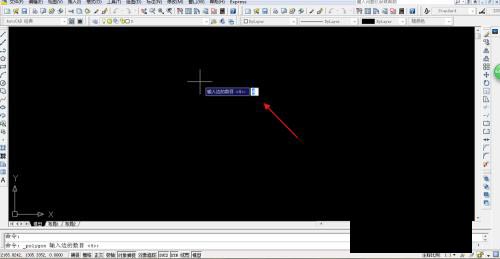

绘制正多边形：选择“绘图”|“正多边形”命令(polygon)，或在“面板”选项板的“二维绘图”选项区域中单击“正多边形”按钮 ，可以绘制边数为3~1024的正多边形。指定了正多边形的边数后，其命令行显示如下提示信息。
指定正多边形的中心点或 [边(e)]:
第7步

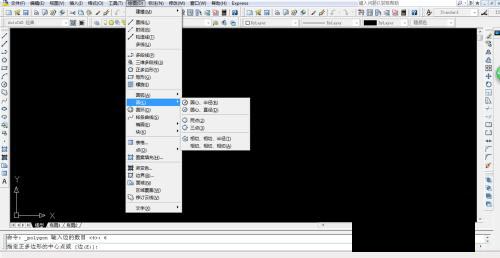

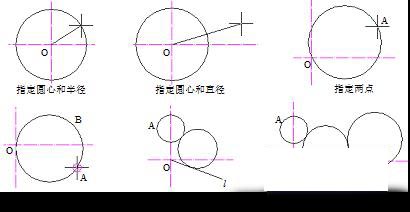

绘制圆：选择“绘图”|“圆”命令中的子命令，或在“面板”选项板的“二维绘图”选项区域中单击“圆”按钮 即可绘制圆。在autocad 2008中，可以使用6种方法绘制圆。
第8步

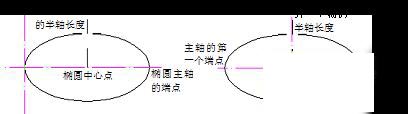

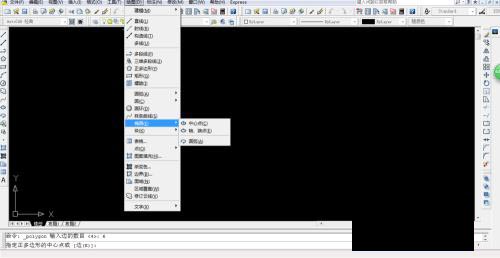

绘制椭圆：选择“绘图”|“椭圆”子菜单中的命令，或在“面板”选项板的“二维绘图”选项区域中单击“椭圆”按钮 ，即可绘制椭圆。可以选择“绘图”|“椭圆”|“中心点”命令，指定椭圆中心、一个轴的端点(主轴)以及另一个轴的半轴长度绘制椭圆；也可以选择“绘图”|“椭圆”|“轴、端点”命令，指定一个轴的两个端点(主轴)和另一个轴的半轴长度绘制椭圆。
第9步

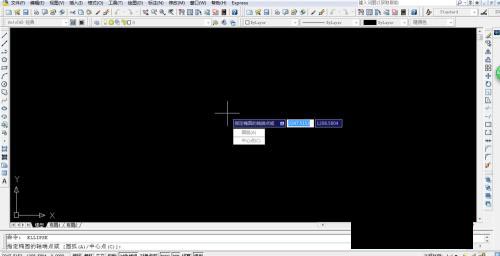

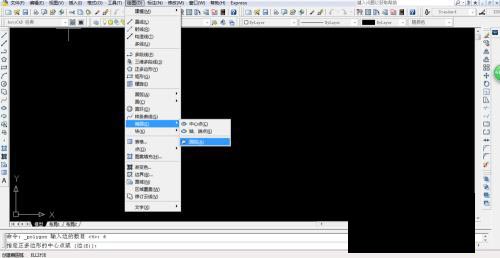

绘制椭圆弧：在autocad 2008中，椭圆弧的绘图命令和椭圆的绘图命令都是ellipse，但命令行的提示不同。选择“绘图”|“椭圆”|“圆弧”命令，或在“面板”选项板的“二维绘图”选项区域中中单击“椭圆弧”按钮 ，都可绘制椭圆弧，此时命令行的提示信息如下。
指定椭圆的轴端点或 [圆弧(a)/中心点(c)]: _a
指定椭圆弧的轴端点或 [中心点(c)]:
以上就是小编给大家带来了的全部内容了，感谢大家的阅读！希望这篇教程解答能对大家有所帮助。更多相关软件教程请关注代码网。
