1. 积分图算法介绍
积分图算法是图像处理中的经典算法之一，由crow在1984年首次提出，它是为了在多尺度透视投影中提高渲染速度。
积分图算法是一种快速计算图像区域和以及图像区域平方和的算法。直白的说，就是很快计算一幅图像任意区域，也就是卷积区域下的像素值的和跟平方和。它的核心思想就是对每一个图像建立起自己的积分图查找表，在图像处理的阶段就可以根据预先建立积分图查找表直接查找，从而实现对均值卷积的线性时间计算。做到了卷积执行的时间与半径窗口大小的无关联。
利用积分图可以极大地加快计算原始图像中任一矩形区域的像素和，因为只需经过一次计算。这种算法被应用到基于ncc的快速匹配、对象检测和surf变换中、基于统计学的快速滤波器等方面。第一个应用积分图像技术的应用是在viola-jones的对象检测框架中出现。
2. 基本原理
在积分图中，我们需要做两个操作：
1）构建积分图
2）使用积分图
2.1 构建积分图

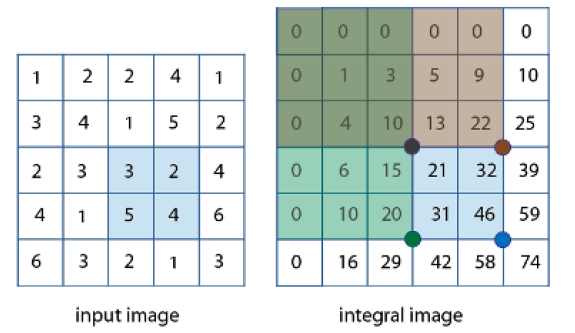

如上图所示，s(x,y)对应于(x,y)跟左上角原点(0,0)所包围的区域的图像灰度总和。从左上角开始，我们可以根据如下公式推算整个图像的积分图。原始图像(x,y)位置对应的积分值为：
积分图是由 “每个像素位置(x,y)对应的与原点(0,0)组成的矩形区域内的图像灰度和(称为积分值)” , 组成一个一个新的"图像"。
2.2 使用积分图

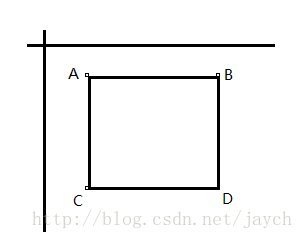

如上图所示，为了求该矩形区域的灰度之和。我们可以用以下公式表示：
这里的总和并不包含点a,b,c的像素值。如上图所示的小像素点，a,b,c所在的像素点不在矩形区域以内。
3. 举个例子

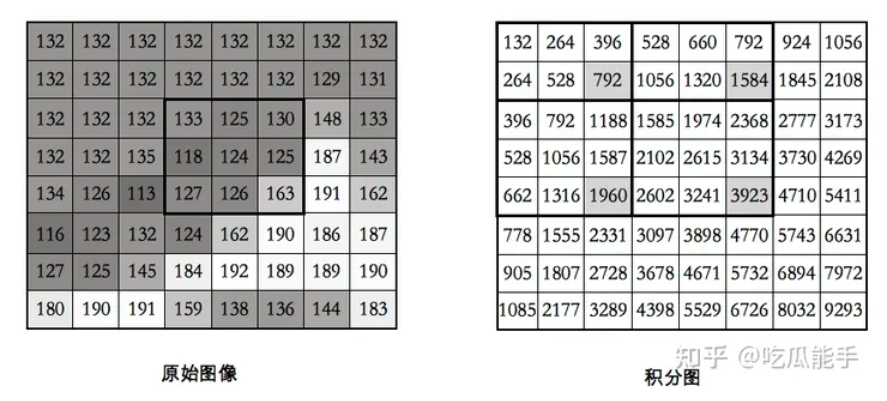

原始(灰度)图像 与 积分图像
其中：图像位置(1,1)对应的积分值 i(1,1) = 528 的计算方法为：
s(1,1) = i(1,1) + s(0,1) + s(1,0) - s(0,0) = 132(原图中(1,1)位置灰度值) + 264(积分图中(0,1)位置积分值) + 264(积分图中(1,0)位置积分值) - 132(积分图中(0,0)位置积分值) = 528

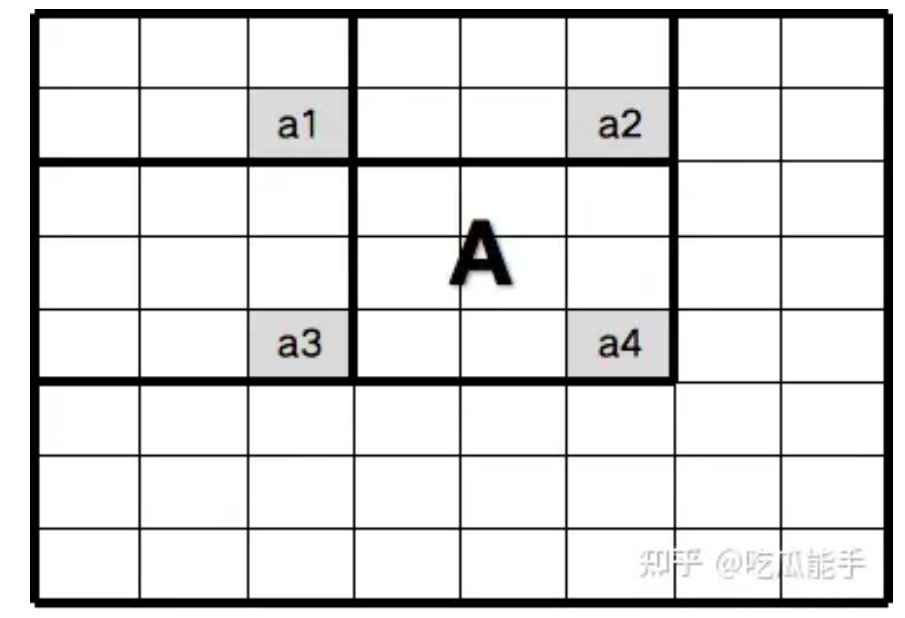

则求下面区域的图像像素灰度值sum(a) = 等于多少？如何求？
则 sum(a) = s(6,5) +s(3,2) -s(3,5) - s(6,2) = 3923 + 792 – 1584 – 1960 = 1171,
可以在原始图像验算下： 133 + 125 + 130 + 118 + 124 + 125 + 127 + 126 + 163 = 1171， 正确
注意：计算积分图第一行，第一列时，对于上方和右方越界的像素点，灰度设为0 ，图示如下：
对应python函数：
python中对应的函数为cv2.integral（返回sum）。根据输出需要，还有两个可选函数cv2.integral2（返回sum与平方和）和cv2.integral3（返回sum、平方和以及旋转45度）。
